HPLC产品安装指导手册

HPLC模块安装施工方案1. 简介本文档旨在提供一份HPLC模块安装施工方案，详细描述了HPLC（高效液相色谱）系统模块的安装步骤及注意事项。

通过本文档的指导，安装人员将能够正确且顺利地完成HPLC模块的安装工作。

2. 安装准备工作在开始安装HPLC模块之前，需要做一些准备工作，以确保安装过程的顺利进行。

下面是一些重要的准备工作：2.1 确定安装位置在安装HPLC模块之前，需要确定合适的安装位置。

考虑以下几个因素： - 确认安装位置能够满足HPLC系统的要求，如电力和通风要求。

- 选择一个稳定的台面或支架作为安装位置。

2.2 工具和材料准备在开始安装HPLC模块之前，需要准备以下工具和材料： - 螺丝刀 - 扳手 - 测量工具（如尺子或卷尺） - 密封胶带 - 安装方案手册2.3 确认模块组件完整性在开始安装之前，请确保所有HPLC模块的组件齐全，并没有损坏或缺失的部分。

必要时，联系供应商进行维修或更换。

3. 安装步骤3.1 拆包及检查将HPLC模块从包装中取出，并仔细检查模块的完整性和外观是否有损坏。

检查模块中是否有杂质或异物，确保模块表面干净无尘。

3.2 安装模块支架根据模块的尺寸和重量，选择一个合适的支架或台面，并将其放置在预定的安装位置。

使用螺丝刀和扳手将支架固定在台面上，确保其稳定性。

3.3 连接电源和通讯线缆根据模块的电力和通讯要求，将电源线和通讯线缆连接到相应的接口。

确保连接稳固并没有松动。

3.4 安装液相色谱管路根据液相色谱系统的要求，正确安装管道和接头。

使用扳手和螺丝刀紧固管道，确保其正确连接且不会漏液。

3.5 安装检测器和采集器根据安装手册的指导，将检测器和采集器正确安装在模块上。

使用螺丝刀调整安装角度和位置，确保其与液相色谱管路的连接顺利。

3.6 连接其他外部设备根据需要，连接其他外部设备，如数据记录系统或样品预处理设备。

确保所有连接稳固并正确连接，以确保系统正常运行。

4. 安全注意事项在进行HPLC模块的安装时，请务必遵守以下安全注意事项：•使用适当的个人防护装备，如手套、护目镜等。

高效液相色谱仪（HPLC）采购、安装使用、管理及维护高效液相色谱仪是分析检测工作中常用的仪器之一。

它可以同时开展样品中多种成分的检测，也可以针对某种成分进行单独检测。

高效液相色谱仪使用的检测器主要有紫外检测器、二极管阵列检测器、示差检测器、荧光检测器、蒸发光散射检测器、质谱检测器，广泛应用在各个行业的分析工作之中。

1、高效液相色谱仪的采购在高效液相色谱仪采购之前，首先要确定采购预算额度、欲使用该仪器开展哪些检测项目、检测样品量的情况、检测效率的要求等，进而确定所要购买高效液相色谱仪的配置，如进样器选择手动还是自动、自动进样器进样盘的位数、检测器的类型，以及是否需要采购超高效液相色谱仪等。

其次要对市面不同厂家、不同型号高效液相色谱仪的市场覆盖情况、优缺点、售后服务效率质量等相关情况进行调研，综合多方面情况，选择性价比较高的高效液相色谱仪。

2、高效液相色谱仪的安装调试检验检测机构采购的每台高效液相色谱仪，在安装前要指定专人与安装工程师进行对接，确认仪器的安装环境、设施、安装调试所需要的试剂等，并按要求准备好相关环境设施与试剂等。

准备完成后与安装工程师确认安装时间，并在约定时间开展安装调试工作。

在此期间建议对接专人配合安装工程师，做好相关支持工作，并对安装调试内容和结果报告做好确认，确保该台仪器相关性能正常，符合要求。

3、高效液相色谱仪的管理（1）建立仪器档案检测机构应安排专人对该仪器建立档案。

档案的建立，便于仪器搬家、软件出现故障，检测机构人员变动、操作软件重新安装、查询往期记录材料等工作的开展。

档案中要尽可能地将与该仪器相关的信息进行收集整理，如仪器使用说明书、安装盘、仪器维修记录、仪器检定校准证书等；在后续使用过程中产生的仪器使用登记、仪器维护维修记录等，也应定期整理归入档案中。

（2）设置登录账号和权限检测机构根据实验室人员的仪器使用目的，对不同的人员设置登录账号及密码，并对其进行权限限定，避免因不当操作或恶意行为，造成检测机构文件丢失等不必要情况发生。

高压液相色谱仪操作说明书1. 简介高压液相色谱仪（High Performance Liquid Chromatography，HPLC）是一种广泛应用于化学、生物、药物等领域的分析仪器。

本操作说明书旨在介绍HPLC仪器的基本操作步骤和注意事项，以确保正确高效地使用仪器。

2. 仪器准备2.1 检查仪器：确保HPLC仪器外部无损坏，各部件连接紧密，无泄漏和污垢。

检查色谱柱是否正确安装，并确认流动相和标准物质充足。

2.2 启动电源：接通电源并打开电源开关，等待仪器启动。

2.3 打开气源：如需要，连接气源并打开气源开关。

3. 参数设置3.1 流动相：按照实验需求，选择合适的溶液组成和流速。

在色谱柱和样品之间建立合适的溶剂系统。

3.2 柱温控制：根据样品特性，设置合适的柱温。

某些实验可能需要保持恒定温度。

3.3 波长选择：对于紫外检测器，根据目标物质的吸收特性选择合适的检测波长。

3.4 设置进样量：根据实验需求，设置合适的进样量。

注意不要超出色谱柱的承载范围。

4. 进样操作4.1 进样方式：根据样品性质和实验要求，选择合适的进样方式，如进样针、自动进样器等。

4.2 进样量：根据先前设定的参数，在进样器中加载适量的样品。

4.3 进样顺序：按照需要，设置好进样顺序，确保准确可靠的分析结果。

5. 开始分离5.1 启动流动相：打开流动相开关，确保流动相无气泡，并达到稳定流速。

5.2 设置检测器：根据实验需要，选择合适的检测器，并设置检测器参数。

5.3 启动柱温：如需要，打开柱温控制开关，使柱温控制系统开始工作。

6. 数据分析6.1 数据采集：启动数据采集软件，确保与HPLC仪器连接正常。

设置数据采集参数，如采集时间、采集波长等。

6.2 数据记录：确保数据采集软件已选择正确的文件保存路径和文件命名规则。

记录实验开始时间和结束时间。

7. 系统维护7.1 每日维护：根据仪器操作手册中的维护流程，进行每日维护工作。

清洗进样器和检测器，检查液相泵、压力传感器等部件是否正常。

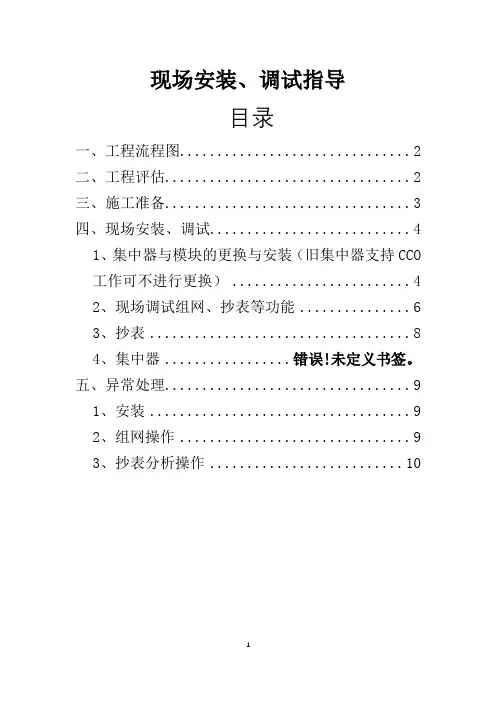

现场安装、调试指导目录一、工程流程图 (2)二、工程评估 (2)三、施工准备 (3)四、现场安装、调试 (4)1、集中器与模块的更换与安装（旧集中器支持CCO工作可不进行更换） (4)2、现场调试组网、抄表等功能 (6)3、抄表 (8)4、集中器................. 错误!未定义书签。

五、异常处理 (9)1、安装 (9)2、组网操作 (9)3、抄表分析操作 (10)一、工程流程图二、工程评估由工程部组织营销、计划、研发相关人员，根据所安排的任务地点进行施工前的评估工作。

（1）、由研发人员评估现有的CCO程序是否满足现场使用需求；提供相应程序或给出调整完成时间；（2）、计划根据研发给出的程序的相关参数下达生产指令；（3）、评估现场施工困难度，计划施工周期，调配人力资源；（4）、营销需要确定现场配合人员及协调现场用车、梯子等；（5）、确定施工日期及现场服务人员。
