变形铝合金热处理工艺

变形铝合金时效热处理相关知识汇总(1)时效 aging经固溶处理或冷变形后的合金，在室温或高于室温下，组织和性能随时间延续而变化，硬度、强度增高，塑性、韧性降低的现象。

在室温下发生时效称自然时效。

高于室温发生时效称人工时效。

时效现象除铝铜合金外，在钢、铜合金，铁基、银基、钻基高温合金中普遍存在，是提高合金强度的重要方法。

低碳钢冷变形后在常温长时放置即出现屈服强度提高。

硬铝合金经高斌520℃)淬火后在10g200℃时效，可获得最佳的强化效果。

马氏体时效钢，沉淀硬化不锈钢，铁基、镍基、钻基高温合金均可在固溶处理后选择不同温度时效处理，可以从中获得最佳的组织和性能。

(2)时效处理 aging treatment过饱和固溶体合金在室温或加热至一定温度保温，使溶质组元富集或析出第二相的热处理工艺。

常温下时效称自然时效。

高于室温加热时效称人工时效。

时效析出第二相获得强化的现象称时效强化。

低于或高于强化峰值温度的时效分别称为亚时效与过时效处理变后时效称形变时效或直接时效。

在应力下时效称应力时效强化效果取决于析出第二相的类数量、尺寸、形态、稳定性等因素。

广泛用于铝合金、钛合金、高温合金、沉淀硬化钢、马氏体时效钢等。

铝合金时效硬化峰值出现在溶质组元的富区(II)末期。

时效处理是强化合金的有效方法，可显著提高合金的强度和硬度，调整时效温度、时间可使合金的组织、性能满足使用要求，获得高的屈服强度、蠕变强度、疲劳性能等。

含铜的铝合金经自然时效后强度为0MPa比退火状态强度大一倍时效硬化合金使用时使用温度不应超过其时效温度。

(3)时效硬化 age hardening经固溶处理的过饱和固溶体在室温或室温以上时效处理，硬度或强度显著增加的现象。

原因是过饱和固溶体在时效过程中发生沉淀、偏聚、有序化等反应的产物，增加了位错运动的阻力形成的。

位错与析出产物交互作用下硬化机制有位错剪切析出相粒子，基体与粒子间相界面积增加，使外力转变为界面能析出相与基体的层错能差异基体与析出粒子的切变模量不同。

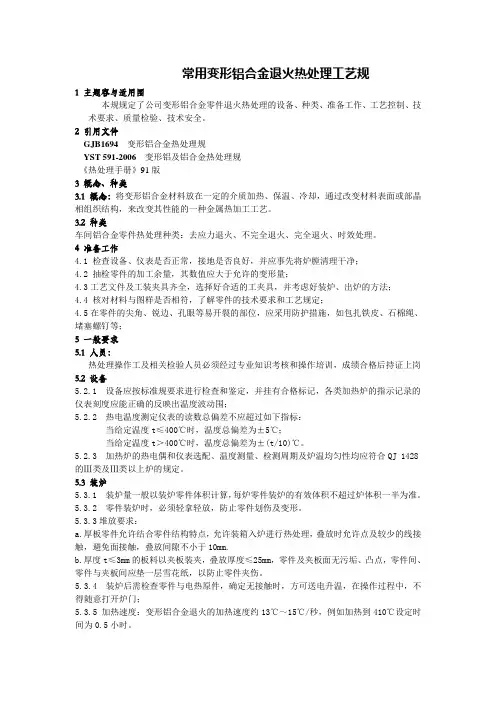

常用变形铝合金退火热处理工艺规1 主题容与适用围本规规定了公司变形铝合金零件退火热处理的设备、种类、准备工作、工艺控制、技术要求、质量检验、技术安全。

2 引用文件GJB1694变形铝合金热处理规YST 591-2006变形铝及铝合金热处理规《热处理手册》91版3 概念、种类3.1 概念：将变形铝合金材料放在一定的介质加热、保温、冷却，通过改变材料表面或部晶相组织结构，来改变其性能的一种金属热加工工艺。

3.2 种类车间铝合金零件热处理种类：去应力退火、不完全退火、完全退火、时效处理。

4 准备工作4.1 检查设备、仪表是否正常，接地是否良好，并应事先将炉膛清理干净；4.2 抽检零件的加工余量，其数值应大于允许的变形量；4.3工艺文件及工装夹具齐全，选择好合适的工夹具，并考虑好装炉、出炉的方法；4.4 核对材料与图样是否相符，了解零件的技术要求和工艺规定；4.5在零件的尖角、锐边、孔眼等易开裂的部位，应采用防护措施，如包扎铁皮、石棉绳、堵塞螺钉等；5 一般要求5.1 人员：热处理操作工及相关检验人员必须经过专业知识考核和操作培训，成绩合格后持证上岗5.2 设备5.2.1 设备应按标准规要求进行检查和鉴定，并挂有合格标记，各类加热炉的指示记录的仪表刻度应能正确的反映出温度波动围；5.2.2 热电温度测定仪表的读数总偏差不应超过如下指标：当给定温度t≤400℃时，温度总偏差为±5℃；当给定温度t＞400℃时，温度总偏差为±(t/10)℃。

5.2.3 加热炉的热电偶和仪表选配、温度测量、检测周期及炉温均匀性均应符合QJ 1428的Ⅲ类及Ⅲ类以上炉的规定。

5.3 装炉5.3.1 装炉量一般以装炉零件体积计算，每炉零件装炉的有效体积不超过炉体积一半为准。

5.3.2 零件装炉时，必须轻拿轻放，防止零件划伤及变形。

5.3.3堆放要求：a.厚板零件允许结合零件结构特点，允许装箱入炉进行热处理，叠放时允许点及较少的线接触，避免面接触，叠放间隙不小于10mm.b.厚度t≤3mm的板料以夹板装夹，叠放厚度≤25mm，零件及夹板面无污垢、凸点，零件间、零件与夹板间应垫一层雪花纸，以防止零件夹伤。

铝合金的热处理铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。

前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。

因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。

铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。

一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。

因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。

二、热处理方法1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。

其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。

6063-t4铝合金热处理工艺流程6063-T4铝合金是一种常用的铝合金材料，其热处理工艺流程在工业领域中被广泛应用。

本文将介绍6063-T4铝合金的热处理工艺流程。

热处理是通过加热和冷却的方式改变材料的结构和性能，从而达到增强材料硬度和强度的目的。

对于6063-T4铝合金来说，热处理工艺流程可以有效地提高其机械性能和耐腐蚀性。

6063-T4铝合金的热处理工艺流程主要包括固溶处理和时效处理两个步骤。

下面将对这两个步骤进行详细介绍。

1. 固溶处理固溶处理是将6063-T4铝合金加热到固溶温度，使固溶体内的合金元素溶解在铝基体中，然后快速冷却。

这一步骤的目的是消除合金元素的析出相和细化晶粒，提高合金的塑性和可加工性。

固溶处理的温度通常在520℃至540℃范围内，保持时间根据合金的厚度和尺寸而定，一般为30分钟至2小时。

在加热过程中，应控制加热速度和温度均匀性，避免产生过度的热应力和变形。

2. 时效处理时效处理是在固溶处理后对6063-T4铝合金进行再加热，然后在适当的温度下保持一段时间，最后进行冷却。

这一步骤的目的是使合金元素重新析出，形成弥散的强化相，进一步提高合金的强度和硬度。

时效处理的温度通常在160℃至180℃范围内，保持时间根据合金的厚度和尺寸而定，一般为4小时至10小时。

在时效处理过程中，应控制温度和时间，避免产生过度的热应力和变形。

需要注意的是，6063-T4铝合金在热处理过程中存在过热和过冷的问题。

过热可能导致晶粒长大和晶界腐蚀，过冷可能导致析出相不充分。

因此，在热处理过程中应严格控制加热和冷却速度，确保温度和时间的准确性。

总结起来，6063-T4铝合金的热处理工艺流程包括固溶处理和时效处理两个步骤。

通过这两个步骤，可以显著提高6063-T4铝合金的机械性能和耐腐蚀性。

在实际应用中，需要根据具体情况选择合适的温度和时间进行热处理，以获得最佳的性能和效果。
