由张拉端锚具YJM15 (13)、BJM15(13)扁锚、HM环锚，固定端锚具H型、P型，YJL15(13)连接器和波纹管组成。
按钢绞线的直径可分为YJM8、YJM9 、YJM11、YJM13、 YJM15、YJM18和HM13、HM15等各种型号系列锚具。
YJM系列锚具有如下优点：
1.应用范围广泛，可锚固强度为1570MPa-2000MPa级别的Φj8、Φj
9、Φj11、Φj12.7和Φj18钢绞线和标准强度为1570MPa-1860MPa
级别，Φs5、Φs7高强钢丝。
2.选择范围广，YJM锚固体系适用于钢绞线根数范围1-55根，并且
可根据顾客需求生产任意型号和孔数的锚具。
3.具有良好的自锚性和旋工操作方便。
4.锚固效率系数高，锚固性能稳定、可靠。
5.具有重复张拉性能和较强抗干扰性能。
参考文献：。
OVM钢绞线低回缩量锚固体系柳州欧维姆机械股份有限公司目录一、概要二、主要技术性能指标三、标志示例四、结构及参数五、施工工艺一、概要OVM低回缩量锚具是针对短预应力束锚具张拉放张回缩量过大，导致其有效永久预应力损失大而专门研究开发的一种低回缩高效率的预应力锚具。
OVM低回缩量锚具广泛应用于大跨度预应力混凝土连续梁、连续钢构等桥梁竖向预应力结构，铁路梁横向预应力结构，斜拉桥塔身周向、横向预应力结构，边坡锚固预应力结构及其它各种较短预应力筋结构中。
我公司为专业的锚、机具生产企业，开发的低回缩量锚具锚固效率系数高，锚固性能稳定、可靠，张拉操作简便。
产品执行GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准和铁路产品认证用技术规范TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》。
二、主要技术性能指标1、锚具效率系数：ηA≥0.952、破断总应变:εapu≥2.0%3、锚具二次放张回缩量:λ≤1mm4、满足试验应力上限取0.65f ptk，应力幅度100MPa，循环200万次的疲劳性能要求。
5、满足试验应力上限取0.80f ptk，下限应力取0.40f ptk，循环50次的周期荷载性能要求。
6、锚具满足分级张拉、补张拉和放松钢绞线的要求。
7、锚具的锚口摩阻损失和喇叭口摩阻损失合计不大于6%。
三、标记示例OVM .M 15 DHS - □□□应用类型预应力钢材根数低回缩量代号预应力钢材直径(mm)，15为φ15.24mm钢绞线锚具代号预应力体系代号示例:锚固3根直径为φ15.24mm预应力混凝土用钢绞线铁路工程用OVM低回缩量锚具型号标记：OVM.M15DHS-3T四、结构及参数1、OVM.M15DHS低回缩量锚具（张拉端）结构及尺寸参数图1 低回缩量锚具结构图（张拉端）低回缩量锚具（张拉端）由工作夹片、工作锚板、螺母、锚垫板和螺旋筋组成，见图1。
螺母通过内螺纹与工作锚板外螺纹相连。
征求意见稿1范围本标准规定了预应力筋用锚具、夹具和连接器的产品分类、代号标记、技术要求、试验方法、检验规则以及标志、包装、运输、贮存等内容。
本标准适用于有粘结、无粘结、体内或体外配筋的预应力混凝土结构中使用的锚具、夹具和连接器。
拉索的锚固装置也可参考应用，但尚应遵守有关专门规定。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 197—2003 普通螺纹公差GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差JG/T 5011.8—1992 建筑机械与设备锻件通用技术条件JG/T 5011.9—1992 建筑机械与设备热处理件通用技术条件JG/T 5011.10—1992 建筑机械与设备切削加工件通用技术条件JG/T 5012—1992 建筑机械与设备包装件通用技术条件3定义、符号本标准的术语和符号采用下列定义。
3.1 定义3.1.1 锚具anchorage在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。
锚具可分为两类：a）张拉端锚具：安装在预应力筋端部且可用以张拉的锚具；b）固定端锚具：安装在预应力筋固定端端部，通常不用以张拉的锚具。
3.1.2 夹具grip在先张法构件施工时，为保持预应力筋的拉力并将其固定在生产台座(或设备)上的临时性锚固装置；在后张法结构或构件施工时，在张拉千斤顶或设备上夹持预应力筋的临时性锚固装置(又称工具锚)。
3.1.3 连接器coupler用于连接预应力筋的装置。
国家质量监督检验检疫总局××××－××－××批准××××－××－××实施3.1.4 预应力钢材prestressing steel各种预应力混凝土用的钢丝、钢绞线或钢筋的统称。
（三）预应力锚索1、预应力锚索成孔直径在土层为130mm，岩层中不小于110mm，倾角15～20°，成孔深度在土层中应比锚索设计长度长500mm。
若在未达到设计长度情况下而提前进入中风化岩，则以入中风化岩长度5m 为终孔条件，但其总长度不超过设计长度。
2、成孔中若遇到地质情况变化，应通知设计及相关人员研究解决。
3、锚索孔距水平方向允许±20mm，垂直方向允许偏差±50mm，钻孔倾斜度偏差3%。
测量定位采用经纬仪或全站仪，确保每一排锚索处于同一标高或每一列锚索处于同一直线上。
4、锚索杆体每隔1.5m设置一个对中支架，以确保锚索处于钻孔中心位置。
5、锚固体注浆采用水灰比0.45的纯水泥浆，水泥为P.O42.5R普通硅酸盐水泥，外加0.03%水泥用量的三乙醇胺作早强剂，浆体抗压设计强度为M30。
预应力锚索采用二次注浆工艺，第一次注浆压力不小于0.3Mpa,孔口溢浆即停止注浆，第二次注浆压力不小于2.0Mpa。
6、锚索自由段刷沥青船底漆,包沥青玻纤二层,装入波纹套管中,套管两端200mm长度范围内采用黄油充填，外绕扎工程胶布固定。
7、锚索张拉应在达到锚固体设计强度80%，且大于20Mpa后方可进行，一般在注浆完成后十天可以张拉锁定。
8、锚头砼强度等级为C30，锚具经除锈，涂防腐漆三度后，用C30砼进行封闭锚头。
9、锚索采用4束7φ5（φ15.2）高强钢绞线，长度有20、19、18三种规格，锚索的设计拉力300KN～400KN，锁定拉力250KN～300KN，成孔直径不小于130mm。
10、工程量：（1）非预应力锚杆：34个孔，孔深约16-22m，孔径不小于110mm （2）预应力锚萦：85个孔，孔深约18-20m，孔径不小于130mm （4）此外还有40个泄水孔需钻孔，孔径110mm，长25m。
请看一下这篇我下载的资料做参考。
一、根（或丝）：指一根钢丝；股：指由几根钢丝组成一股钢绞线；束：预应力构件截面中见到的钢绞线束数量，每一束配两个锚具；束长：一次张拉的长度；每吨XX束：指在标准张拉长度内，每吨钢绞线折合成多少束。
所以说它不一定是整数。
二、关于钢绞线定额的选择与调整：（1）束长、孔数要符合设计或施工方案的实际张拉长度和锚具孔数；（2）计算设计钢绞线的束数：图纸给定的重量/长度=束数，根据计算的束数套用相近的定额，如果计算的束数与定额的束数不同时，则需要进行定额调整；（3）每吨束数要调整为设计图纸给定的束数，例如：设计某根钢绞线长16m，采用直径=1 5.24mm（7φ5）的钢绞线及7孔锚具，钢绞线单位重量为1.102Kg/m，则：1000Kg/（7*16* 1.102）=8.102束，套用定额4068022（钢绞线束长20m7孔每t11.65束），11.65-8.102=3.4 48束，故需将定额调整为：4068022-23*3.448；（4）再如：X大桥箱梁纵向预应力钢绞线为φ15.24-19，即每束19股，每股7丝，共240束。
总长8106.2m，总重量为169419.6Kg，则该钢绞线每吨=240束/169.42吨=1.417束/吨，平均设计束长=8106/240=33.775m，考虑施工张拉长度，选用定额为:4068036(钢绞线束长40 m19孔每t2.05束)，定额调整量为:2.05-1.42=0.63，定额调整为: 4068036-4068037*0.63.般招标文件给定钢绞线的数量和锚具数量，就很容易计算：每t钢绞线束数＝锚具束（套）/2/钢绞线(t)，再套定额即可我想问一下：束是不是指的一个管道中的所有数量？恩。
想了一下，应该是。
我gcsion较合适！本贴得筑龙币:17等级得币:7 版主奖励:10 贴主答谢：0 献花赠币：0] 得信誉分:0执行奖励版主:kinglesd 本贴评定等级:3执行评定版主：kinglesd[定制广告]预算书实例精选，好资料随便下价文件/选择计价依据时，不要选择08的计价依据，应选择96的计价依据，则主定额库就是旧定额。

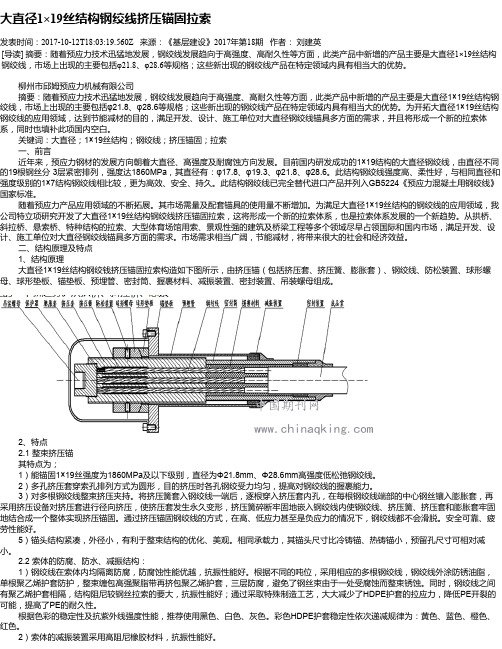

大直径1×19丝结构钢绞线挤压锚固拉索发表时间：2017-10-12T18:03:19.560Z 来源：《基层建设》2017年第18期作者：刘建英[导读] 摘要：随着预应力技术迅猛地发展，钢绞线发展趋向于高强度、高耐久性等方面，此类产品中新增的产品主要是大直径1×19丝结构钢绞线，市场上出现的主要包括φ21.8、φ28.6等规格；这些新出现的钢绞线产品在特定领域内具有相当大的优势。
柳州市邱姆预应力机械有限公司摘要：随着预应力技术迅猛地发展，钢绞线发展趋向于高强度、高耐久性等方面，此类产品中新增的产品主要是大直径1×19丝结构钢绞线，市场上出现的主要包括φ21.8、φ28.6等规格；这些新出现的钢绞线产品在特定领域内具有相当大的优势。
为开拓大直径1×19丝结构钢绞线的应用领域，达到节能减材的目的，满足开发、设计、施工单位对大直径钢绞线锚具多方面的需求，并且将形成一个新的拉索体系，同时也填补此项国内空白。
关键词：大直径；1×19丝结构；钢绞线；挤压锚固；拉索一、前言近年来，预应力钢材的发展方向朝着大直径、高强度及耐腐蚀方向发展。
目前国内研发成功的1×19结构的大直径钢绞线，由直径不同的19根钢丝分 3层紧密排列，强度达1860MPa，其直径有：φ17.8、φ19.3、φ21.8、φ28.6。
此结构钢绞线强度高、柔性好，与相同直径和强度级别的1×7结构钢绞线相比较，更为高效、安全、持久。
此结构钢绞线已完全替代进口产品并列入GB5224《预应力混凝土用钢绞线》国家标准。
随着预应力产品应用领域的不断拓展。
其市场需量及配套锚具的使用量不断增加。
为满足大直径1×19丝结构的钢绞线的应用领域，我公司特立项研究开发了大直径1×19丝结构钢绞线挤压锚固拉索，这将形成一个新的拉索体系，也是拉索体系发展的一个新趋势。
从拱桥、斜拉桥、悬索桥、特种结构的拉索、大型体育场馆用索、景观性强的建筑及桥梁工程等多个领域尽早占领国际和国内市场，满足开发、设计、施工单位对大直径钢绞线锚具多方面的需求。
OVM钢绞线低回缩量锚固体系柳州欧维姆机械股份有限公司目录一、概要二、主要技术性能指标三、标志示例四、结构及参数五、施工工艺一、概要OVM低回缩量锚具是针对短预应力束锚具张拉放张回缩量过大，导致其有效永久预应力损失大而专门研究开发的一种低回缩高效率的预应力锚具。
OVM低回缩量锚具广泛应用于大跨度预应力混凝土连续梁、连续钢构等桥梁竖向预应力结构，铁路梁横向预应力结构，斜拉桥塔身周向、横向预应力结构，边坡锚固预应力结构及其它各种较短预应力筋结构中。
我公司为专业的锚、机具生产企业，开发的低回缩量锚具锚固效率系数高，锚固性能稳定、可靠，张拉操作简便。
产品执行GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准和铁路产品认证用技术规范TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》。
二、主要技术性能指标1、锚具效率系数：ηA≥0.952、破断总应变:εapu≥2.0%3、锚具二次放张回缩量:λ≤1mm4、满足试验应力上限取0.65f ptk，应力幅度100MPa，循环200万次的疲劳性能要求。
5、满足试验应力上限取0.80f ptk，下限应力取0.40f ptk，循环50次的周期荷载性能要求。
6、锚具满足分级张拉、补张拉和放松钢绞线的要求。
7、锚具的锚口摩阻损失和喇叭口摩阻损失合计不大于6%。
三、标记示例OVM .M 15 DHS - □□□应用类型预应力钢材根数低回缩量代号预应力钢材直径(mm)，15为φ15.24mm钢绞线锚具代号预应力体系代号示例:锚固3根直径为φ15.24mm预应力混凝土用钢绞线铁路工程用OVM低回缩量锚具型号标记：OVM.M15DHS-3T四、结构及参数1、OVM.M15DHS低回缩量锚具（张拉端）结构及尺寸参数图1 低回缩量锚具结构图（张拉端）低回缩量锚具（张拉端）由工作夹片、工作锚板、螺母、锚垫板和螺旋筋组成，见图1。
螺母通过内螺纹与工作锚板外螺纹相连。
公路桥梁预应力钢绞线用YM锚具、连接器规格系列1、范围本标准规定了公路桥梁后张预应力钢绞线用YM锚具、连接器产品的规格系列。
本标准适用于后张预应力混凝土结构和构件用钢绞线锚具、连接器系列产品。
2、引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
JT 329.2—1997公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则3、要求YM锚具、连接器技术性能应符合JT 329.2的规定。
4、锚具、连接器分类及系列划分4.1 锚具、连接器分类锚具、连接器按其结构形式可分为三类：a．张拉端锚具。
张拉端锚具又分为群锚和扁锚两种；b. 固定端锚具。
固定端锚具分为扎花(H型)锚具和挤压(P型)锚具两种；c．连接器。
4.2 锚具、连接器系列各类锚具、连接器按适用的钢绞线规格可分为YMl2和YMl5两个系列：a. YMl2系列锚具、连接器适用于锚固、连接夺φ12.0 mm～φ12.9mm钢绞线；b. YMl5系列锚具、连接器适用于锚固、连接巾φ15.0mm～φ15.7 mm钢绞线。
5、锚具、连接器结构形式及规格5.1 张拉端群锚结构形式及规格系列5.1.1张拉端群锚结构形式张拉端群锚结构形式见图1。
5.1.2 张拉端群锚规格系列张拉端群锚规格系列见表1。
张拉端群锚规格系列表15.2 张拉端扁锚结构形式及规格5.2.1 张拉扁锚结构形式张拉扁锚结构形式见图3。
5.2.2 张拉扁锚结构系列张拉扁锚结构形式见表2。
5.3.1.2 固定端挤压（P型）锚具规格固定端挤压（P型）锚具系列见表3。
5.3.2 固定端扎花（H型）具5.3.2.1 固定端扎花（H型）锚具结构形式见图5。
5.3.2.2 固定端扎花（H型）锚具规格系列固定端扎花（H型）锚具规格系列见表4。
固定端扎花（H型）锚具规格系列表45.4 固定端扁锚结构形式5.4.1固定端扁锚结构形式固定端扁锚结构形式见图6。
