PENTAX K10D 对焦屏安装教学

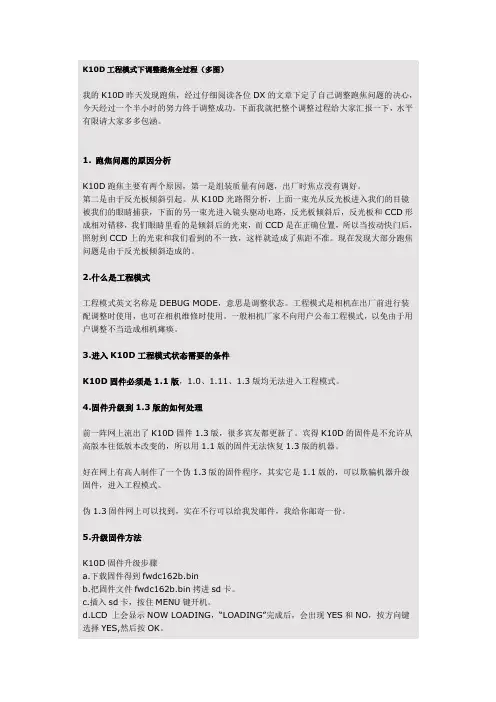

K10D工程模式下调整跑焦全过程（多图）我的K10D昨天发现跑焦，经过仔细阅读各位DX的文章下定了自己调整跑焦问题的决心，今天经过一个半小时的努力终于调整成功。

下面我就把整个调整过程给大家汇报一下，水平有限请大家多多包涵。

1. 跑焦问题的原因分析K10D跑焦主要有两个原因，第一是组装质量有问题，出厂时焦点没有调好。

第二是由于反光板倾斜引起。

从K10D光路图分析，上面一束光从反光板进入我们的目镜被我们的眼睛捕获，下面的另一束光进入镜头驱动电路，反光板倾斜后，反光板和CCD形成相对错移，我们眼睛里看的是倾斜后的光束，而CCD是在正确位置，所以当按动快门后，照射到CCD上的光束和我们看到的不一致，这样就造成了焦距不准。

现在发现大部分跑焦问题是由于反光板倾斜造成的。

2.什么是工程模式工程模式英文名称是DEBUG MODE，意思是调整状态。

工程模式是相机在出厂前进行装配调整时使用，也可在相机维修时使用。

一般相机厂家不向用户公布工程模式，以免由于用户调整不当造成相机瘫痪。

3.进入K10D工程模式状态需要的条件K10D固件必须是1.1版，1.0、1.11、1.3版均无法进入工程模式。

4.固件升级到1.3版的如何处理前一阵网上流出了K10D固件1.3版，很多宾友都更新了。

宾得K10D的固件是不允许从高版本往低版本改变的，所以用1.1版的固件无法恢复1.3版的机器。

好在网上有高人制作了一个伪1.3版的固件程序，其实它是1.1版的，可以欺骗机器升级固件，进入工程模式。

伪1.3固件网上可以找到，实在不行可以给我发邮件，我给你邮寄一份。

5.升级固件方法K10D固件升级步骤a.下载固件得到fwdc162b.binb.把固件文件fwdc162b.bin拷进sd卡。

c.插入sd卡，按住MENU键开机。

d.LCD 上会显示NOW LOADING，“LOADING”完成后，会出现YES和NO，按方向键选择YES,然后按OK。

e."UPDATING"就是在升级了。

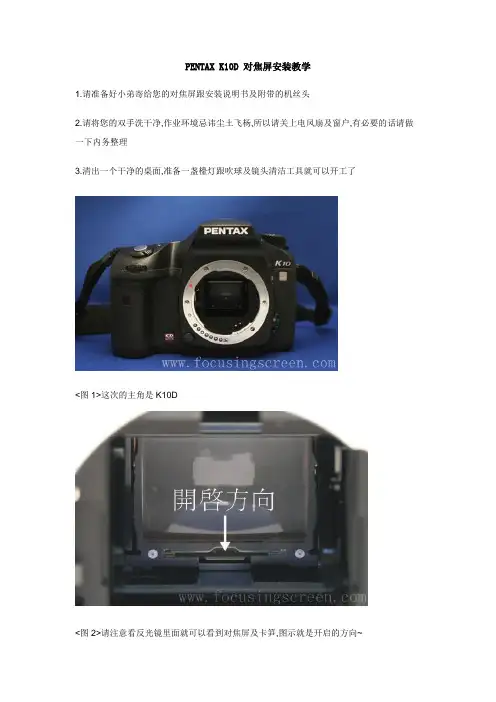

PENTAX K10D 对焦屏安装教学
1.请准备好小弟寄给您的对焦屏跟安装说明书及附带的机丝头
2.请将您的双手洗干净,作业环境忌讳尘土飞杨,所以请关上电风扇及窗户,有必要的话请做一下内务整理
3.清出一个干净的桌面,准备一盏檯灯跟吹球及镜头清洁工具就可以开工了
<图1>这次的主角是K10D
<图2>请注意看反光镜里面就可以看到对焦屏及卡笋,图示就是开启的方向~
<图3>接下来准备拆对焦屏了啰!!
<图4>只要将聂子夹住卡笋往外一扳对焦屏就可以取下了(直接用手指扳也可以)
<图5>现在已经打开了~简单吧!!
<图6>小心的将对焦屏夹出来
<图7>拿出来了^ ^
<图8>只需要拿出原厂的对焦屏出来就可以了,记的要收好喔~
<图9>因这次要换上去的是k3型九宫格裂像对焦屏
<图10>将裂像对焦屏放上去,请注意看对焦屏耳朵的方向,反了是放不回去的喔!!
<图11>再确定一下有没有放好
<图12>只要用手指就能将对焦屏装回去了,上压到有''喀的感觉就是已经装好了~装上去之前记的要先对好裂像的中心跟检查一下有没有灰尘喔~
<图13>装好后再检查看看有没有灰尘跑进去....
<图14>装上镜头试试,这次换对焦屏小麻豆出场,这是未合焦的的状态
<图15>合焦正确~~K10D裂像对焦屏改造完成啰~^ ^
~~~下课~~~
K10D换裂像对焦屏后对焦红灯跟提示音仍然可以正常显示
图14/15四周暗角为DSLR直接对观景窗翻拍的关系,实际上观景窗四周清楚无暗角。

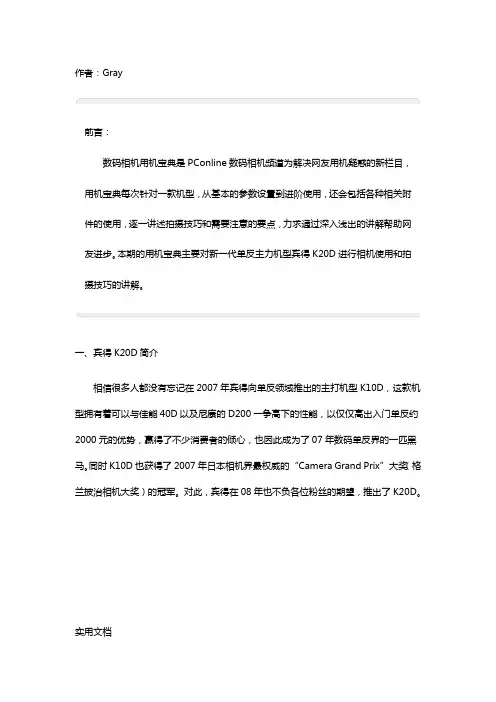

作者：Gray前言：数码相机用机宝典是PConline数码相机频道为解决网友用机疑惑的新栏目，用机宝典每次针对一款机型，从基本的参数设置到进阶使用，还会包括各种相关附件的使用，逐一讲述拍摄技巧和需要注意的要点，力求通过深入浅出的讲解帮助网友进步。

本期的用机宝典主要对新一代单反主力机型宾得K20D进行相机使用和拍摄技巧的讲解。

一、宾得K20D简介相信很多人都没有忘记在2007年宾得向单反领域推出的主打机型K10D，这款机型拥有着可以与佳能40D以及尼康的D200一争高下的性能，以仅仅高出入门单反约2000元的优势，赢得了不少消费者的倾心，也因此成为了07年数码单反界的一匹黑马。

同时K10D也获得了2007年日本相机界最权威的“Camera Grand Prix”大奖（格兰披治相机大奖）的冠军。

对此，宾得在08年也不负各位粉丝的期望，推出了K20D。

实用文档宾得K20D(单机)图库评测论坛报价点击上图进入宾得K20D全国首发评测宾得K20D的推出也是值得让各位宾得粉丝兴奋的，它在K10D的基础上做出了不少的改进，同时价格也更实在。

硬件上，K20D使用的是一块1460万有效像素的CMOS 感光元件，其尺寸为23.4×15.6mm。

通过对传感器电路系统的改进，它表现出了相当高素质的成像质量，在如此高像素密度的CMOS感光元件上，高感噪点控制方面表现也并不让人失望。

同时宾得K20D也搭载了全新的Live view即时取景系统，这是在宾得单反上首次出现的。

还有就是宾得一向固有的机身防抖功能，通过控制CMOS的位移，改变光路以达到在一定程度上稳定图像的效果。

而新一代改进的SR防抖系统，可以有效提升2.5～4档的安全快门速度。

实用文档点击上图进入宾得K20D评测样张库宾得K20D新加入的功能还有就是动态范围的优化功能，可以在一定程度上保留高反差下的图像细节，并带有详细的分级调整。

同时K20D机身也和K10D一样具备防水滴性能，配合防水的DA*镜头，即使下雨天也可以在一定时间内放心地进行拍摄。

宾得k10D调焦最简易的方法
宾得k10D进入工程模式可以很方便地调焦。

在K10D固件版本1.3之前进入工程模式很麻烦，从固件版本1.3进入工程模式就非常简单了。

如果你的K10D还不是固件版本1.3，可以先去宾得的官方网站下载固件版本1.3升级，然后就可以用下面的方法。

首先要创建一个txt文件，这个文件可以永远驻留在SD卡根目录内，什么时候想进工模都可以，宾得相机，开机时如果你只插SD卡不关闭SD卡仓门，开机后相机会自动扫描SD卡根目录下的文件，这个文件就是在电脑上用“记事本”方式，创建的txt文件，具体步骤：
1.打开“运行”键入NOTEPAD
2.在打开的“记事本”中键入：[OPEN_DEBUG_MENU]并回车
3.保存该文件，文件名：MODSET.txt
4.将该文件拷贝到一块干净的SD卡的根目录下
5.将该SD卡插入相机，注意不要关闭仓门
6.开机，此时屏幕第一行显示Debug mode
7.用圆盘四向选择键的右键把改为按OK确认
8.关机并关闭仓门，再开机时LCD显示Debug mode 再按OK确认
9.按“MENU ”在选项里找到AF TEST你就可以进行调焦了，调完后关机再开机
10.LCD显示Debug mode ，仍然用右键改为，按OK确认，就可以正常拍照了
11.只要开机时不打开SD卡仓门，这个MODSET.txt文件不会干扰你的，下次再想进工模如法炮制即可
只要文件MODSET.txt在SD卡中，随时可以进入工模调焦，不影响存图。

如果有好几个AF镜头，也可以把镜头都测一下，记下参数，以后换头后方便调整。

不用像以前伪工模按那么多键，也不用像联机进工模那样连线，省去许多麻烦。
