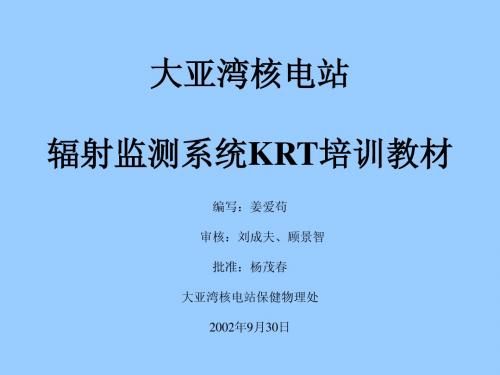

核辐射监测系统KRT培训教材

  • 格式：ppt
  • 大小：834.00 KB
  • 文档页数：38

下载文档原格式

  / 38

合集下载

辐射安全培训的基本课程内容范本

辐射安全培训的基本课程内容范本

辐射安全培训的基本课程内容范本1. 课程介绍
- 辐射安全的重要性和意义
- 辐射的定义和分类
- 辐射对人体和环境的危害
2. 辐射的基本知识
- 辐射的来源和性质
- 辐射的测量和单位
- 辐射的传播和防护原理
3. 辐射安全法律法规
- 辐射安全相关法规的介绍和解读
- 辐射安全的责任和义务
4. 辐射工作环境的评估和控制
- 辐射工作环境的评估方法和过程
- 辐射工作环境的防护与控制措施
- 辐射源的管理和运输安全
5. 辐射工作操作规程
- 辐射工作操作程序和要求
- 辐射工作操作中的安全措施和注意事项
- 辐射事故的应急处理和报告程序
6. 辐射安全设备和防护用品
- 辐射安全设备的分类和使用方法
- 辐射防护用品的选择和使用注意事项
- 辐射安全设备和防护用品的维护和检修
7. 辐射安全培训案例分析
- 辐射事故案例的分析和讨论
- 辐射事故的救援和处理经验总结
- 辐射安全培训的实际应用和效果评估
8. 辐射安全考核
- 辐射安全知识的测试
- 辐射工作操作技能的考核
- 辐射安全意识培养效果的评估
以上是一个基本的辐射安全培训课程内容范本，旨在提供辐射安全培训的基本框架和内容指导。

学员可根据自身需求和实际情况进行适当调整和补充。

通过系统的辐射安全培训，提高职工的辐射防护意识和技能，从而更好地保障职工的人身安全和职业健康。

核辐射知识培训ppt课件

核辐射知识培训ppt课件

β射线内照射防护如果通俗说与抗肿瘤化疗药物的防护措施
一样
外照射防护措施
距离防护：远离放射源 时间防护：缩短时间 屏蔽防护：防护屏障
– 机械手、机器人、撤离。
– 限定工作时间、轮流作业。 – 铅室、铅围裙、铅玻璃、隐蔽。
内照射防护措施
防止吸入：通风橱、手套箱、口罩、面具、气衣、湿式作业。
人每年天然受照剂量约为3.6 mSv。本次药物代谢研究中 使用的放射性活度总量很低，为100微居里（μCi），根 据本品的药物代谢特点，吸收剂量小于1毫西弗（mSv）。 进行一次胸透大约吸收量为1.1mSv.大于本次试验吸收量；
一次胸部CT大约吸收量为6 mSv，相当于本次试验吸收
量的6倍，受检者受到的电离辐射远大于本次药物代谢研 究。
化系统等受抑制，身体可能出现乏力、疲劳、食欲减退、红 细胞减少和临时性脱发等症状。本试验所用剂量远低于上述 剂量，故因电离辐射出现不良反应的几率极小。
病房环境防护
病人活动场所(病房)铺可移除的地垫
床上用品用双层一次性床套被套枕套 病人内裤一次性 病房床头柜面、桌面铺吸水垫 餐具日常洗漱用品建议一次
14C标记的安全性考虑——内照射
关于内照射，个人对放射性核素的年摄入量限值(ALI)是以待积有效剂 量20mSv为依据计算的。 ——摘自《安全工程大辞典》（化学工业出版社）
14C标记的安全性考虑——环境保护
碳-14（14C）的半衰期相对较长，假设，1贝克的碳-14-标记
的化合物泄露到实验台上，那么需要等5730年后，其放射性 活度才会衰减到0.5贝克。
胸部CT5.7msv，
14C食入标记的有机化合物的次级限值为4×107贝克，通常一
位临床实验者给药的放射性活度水平为3.7兆贝克（即 3.7×106贝克，低于次级限值，换算为100微居里（100μci）) ——《放射卫生学》P49、292

核辐射探测讲课教案模板(3篇)

核辐射探测讲课教案模板(3篇)

第1篇课时：2课时教学目标：1. 知识与技能：- 掌握核辐射探测的基本原理和常用探测器的工作原理。

- 了解核辐射探测在各个领域的应用。

2. 过程与方法：- 通过理论学习和实验操作，提高对核辐射探测技术的理解能力。

- 通过小组讨论和案例分析，培养分析和解决问题的能力。

3. 情感态度与价值观：- 培养学生对核辐射探测技术的兴趣，增强环保意识和安全意识。

教学重难点：1. 教学重点：- 核辐射探测的基本原理。

- 常用探测器的工作原理和应用。

2. 教学难点：- 探测器对不同类型辐射的探测能力。

- 核辐射探测在各个领域的应用及局限性。

教学准备：1. 多媒体课件2. 核辐射探测相关实验器材3. 核辐射探测案例分析资料教学方法：1. 讲授法：讲解核辐射探测的基本原理和常用探测器的工作原理。

2. 讨论法：引导学生讨论核辐射探测在各个领域的应用及局限性。

3. 案例分析法：通过案例分析，让学生深入了解核辐射探测技术的实际应用。

教学过程：第一课时一、导入新课1. 引导学生思考：什么是核辐射？核辐射有哪些危害？2. 提出问题：如何检测和监测核辐射？二、讲授新课1. 核辐射探测的基本原理- 介绍核辐射的类型和特性。

- 讲解探测器的基本工作原理。

2. 常用探测器及其工作原理- 电离室探测器：介绍其结构、工作原理和特点。

- 计数管探测器：讲解其结构、工作原理和特点。

- 闪烁计数器探测器：介绍其结构、工作原理和特点。

三、实验操作1. 学生分组，进行核辐射探测实验。

2. 教师指导学生操作实验器材，观察实验现象。

四、课堂小结1. 总结本节课所学内容。

2. 强调核辐射探测技术在环保、医疗、安全等领域的应用。

第二课时一、复习导入1. 回顾上一节课所学内容。

2. 引导学生思考：核辐射探测技术在哪些领域有重要应用？二、讲授新课1. 核辐射探测在各个领域的应用- 环保领域：介绍核辐射探测在环境监测、放射性污染治理中的应用。

- 医疗领域：讲解核辐射探测在医学诊断、放射治疗中的应用。

培训教材

培训教材

8、KRT016/017/021MA 附件三、1KRT016MA频发“MF”故障的原因分析 附件四、1KRT016MA测量腔进水的原因分析 9、KRT018/019MA 10、KRT022/023MA 11、KRT026MA 12、KRT032/033/034MA 13、KRT036MA 14、KRT041MA 15、KRT051-055、501-502，508-512MA 16、KRT505MA 17、KRT901MA 18、KRT904MA 附件五、KRT通道报警处理流程
2、闪烁探测器
闪烁探测器的工作原理是基于下面事实，射线照射在某一 闪烁体上，使其中的原子和分子受激而发出荧光，将荧光的 光信号通过光电倍增管转换为电信号并加以放大获得测量结 果。 光子打到光电倍增管的光阴极上，发生光电效应，产生电 子，电子经过光电倍增管各打拿极的倍增放大后输出信号， 该信号经射极跟随器的耦合、前置放大从探头输出进入后续 电子线路。 闪烁探测器由闪烁体、光电倍增管和相应的电子仪器（包 括射极跟随器和后续电路）三个主要部分组成。 闪烁体按其化学成份可分为无机闪烁体和有机闪烁体。常 用的无机闪烁体有NaI(Tl)、CsI(Tl)、ZnS(Ag)等。有机闪烁体 又分为塑料闪烁体、有机晶体闪烁体和有机液体闪烁体。
1.3 正比计数器 气体探测器工作在正比区时，称为正比计数器，通常有圆柱 型、钟罩型、平行板型等。流气式正比计数器适合于长期连续 使用的需要。 在强度不变的放射源照射下，探测器输出脉冲随工作电压的 变化曲线称为坪曲线。它包括起始电压、坪长、坪斜等指标。 正比计数器的坪长一般大于150V，坪斜小于1%-5%/100V。
3、半导体探测器 半导体探测器的工作原理：在半导体的PN结区载流子很 少，当带电粒子射入结区后，损失能量，形成电子-空穴对， 在外加电场的作用下，电子和空穴向两极漂移，于是在输出 回路中形成电信号。 目前半导体探测器主要有两类，一类是PN结半导体探测器， 它包括扩散结半导体探测器、面垒型半导体探测器和离子注 入型半导体探测器。另一类是锂漂移探测器。目前我国的结 型半导体探测器主要是金硅面垒探测器。 金硅面垒探测器适合于α射线及α能谱的测量。为了较少 反向电流，锗锂漂移探测器要在低温（液氮）下保存和工作。 高纯锗探测器是利用高纯材料可以制作出耗尽层较厚的 PN结探测器的原理制成的。它需要在底温下使用，但不需要 在低温下保存。

核电站辐射测量技术培训课程(PDF 90页)

核电站辐射测量技术培训课程(PDF 90页)

当P(t)＝P0保持常数不变时，(4-1)方程式的解为：
A1(t) y1P0 [ A1(0) y1P0 ]e1t (4-2)
i
Ai (t) bi
C ejt ij
1 j i且i 1
(4 3)
j 1
（4-3）中的系数为：
i
bi p0 yi j 1
C ij
C i1, j
i i j
缓发中子：在裂变碎片衰变过程中发射出来，小于1％ (对于235U裂变，约有0.65％) 。这些中子在裂变后相当一段
时间才发射出来，故称为缓发中子。 除了中子以外还有瞬发γ射线和缓发γ射线。
二、 裂变产物及其辐射特性
裂变碎片：重核裂变分裂成两个质量较轻的核。 大部分裂变碎片具有β-放射性。β-衰变后的产物常常仍
裂变产物β-衰变后往往伴随有γ跃迁，发射γ射线。实验 表明，在发生裂变后10s到几周的时间内，每次裂变后t时 刻(t以天为单位)的β-粒子和γ射线生成率可分别表示为 Dβ和Dγ： Dβ=3.8×10-6 t-1.2 粒子/（s·裂变） （4-7） Dγ=1.9×10-6 t-1.2 粒子/（s·裂变） （4-8）
I T0 2.681021 P 1.9 106 ( T )1.2 dT 0
2.54 1016 P[( T )0.2 ] 0.2 光子/s
假定裂变产物每衰变一次放出一个β-粒子，故235U每次裂 变后t天时的β放射性活度为： ΔA= 3.8×10-6 t-1.2 （Bq）
热功率为pMW的反应堆每天裂变次数(即裂变率)R为：
R
P 106 86400J 200 1.6 1013 J /
/d 裂变
=2.681021 P
裂变/d
热功率为pMW的反应堆连续运行T0天后停堆τ-T0 天时的 放射性活度为：

核电厂核辐射监测系统电磁敏感性分析

核电厂核辐射监测系统电磁敏感性分析

核电厂核辐射监测系统电磁敏感性分析摘要：核电厂核辐射监测系统为电厂的安全运行以及公共环境中的辐射安全提供一个重要的保证，因此，通过对核电厂核辐射监测系统的特性进行分析，并对其今后的发展方向进行讨论，以期对相关行业有一定的参考价值，同时对该系统的开发与改进也有一定的借鉴意义。

同时，为解决核电复杂工作条件下，核辐射监控系统（KRT）因电磁干扰而产生的声光预警问题，项目在实验室条件下，提出一套 KRT系统 EMI仿真分析试验方案，并进行连续波 EMI应力作用下 KRT的 EMI灵敏度分析试验，并在此基础上出 KRT在实际工作条件下的误触预警现象，分 KRT的电磁敏感性的薄弱环节、频率范围。

本文通过对核辐射监测系统进行分析，探讨电磁敏感度。

关键词：核电厂；辐射监测系统；实验结果前言核电厂核辐射监测系统（简称 KRT）是一种对整个核电厂进行持续、自动监控的设备，是核电厂最主要的监控装置。

在IEC61226-2009[5]中，对核辐射监测系统需要可靠、稳定地实现其预先确定的功能作出明确的要求。

同时，在新反应器体系中，由于KRT的内外电磁环境更为复杂，常规EMC试验难以涵盖 KRT所面对的多种复杂的扰动条件，而在此条件下，KRT的误发预警现象给KRT的正常工作与日常维修带来严重的挑战。

所以，要使核电厂的工作更安全、更稳定。

因此，迫切需要弄清 KRT的电磁敏感性机制，并对其进行针对性的改造与提高。

一、自动辐射监测系统的上层组成（一）数据采集工作站和数据库服务器在该控制厂区中，设置了一个数据采集工作站和一个服务器，一共8个数据采集柜，具体包括：4个安全重要参数采集工作站、2个正常运转参数采集工作站、1个在线光谱数据采集工作站和1个数据库服务器[1]。

（二）运行和监督工作站第一，机组辐射安全工程师值班工作站，是一种配置2台计算机、3个显示屏的监控台，彼此之间可以起到备用作用，对全部在线辐射监测仪表及其相关装置的工作状态进行实时的监视和管理，通过监视屏幕来控制现场的执行机构。

核辐射监测系统KRT培训教材


六、核辐射监测（KRT）设备描述
3H、14C连续取样监测道
粒子测量通道： 1、2KRT050MA 事故后安全壳卸压排气监测道 通道标识如下：9KRT513、514MA 一回路硼浓度监测道 通道标识如下：1、2REN012MG 移动式惰性气体 γ活度、气溶胶、碘活度监测道 中国核工业第二三建设公司 通道标识如下：9KRT063、064MA
七、核安全文化
1. 文化
文化是由组织成员在长期实践中形成的一种默认的可以获
得成功的共识，尤其需要组织领导者长期不懈地倡导和培育。 文化的影响，是从心里开始的。
中国核工业第二三建设公司
企业中，领导是文化的倡导者和培育者。
2.核安全文化 IAEA INSAG 的定义
安全文化是存在于组织和个人中的种种特性和态度的总和， 它建立一种超出一切之上的观念，即核电厂的安全问题由 于它的重要性而得到应有的重视。
五、核辐射监测（KRT）系统介绍
KRT系统主要包括以下设备：
探测部件：包括探测器及附件，探测器有下列几种： – 闪烁探测器 测量范围为10-1~105脉冲/秒。 – 电离室 测量范围为10-3~103脉冲/秒。 – 硅半导体探测器 测量范围为10-1~103脉冲/秒。 探测器附件包括：铅室、源检装置、内嵌放射源和探测器安装套筒 （支架）等。 中国核工业第二三建设公司 信号测量处理部件：包括测量箱和就地处理单元。 就地信号报警部件：包括就地处理报警箱、就地显示报警箱和就地显 示单元。 端子箱。 集中处理、显示部件：包括集中处理插件、集中显示单元和扫描式处 理插件。
中国核工业第二三建设公司纵深防御屏障应急计划和干预手段如果前两道屏障失效冗余独立的专设安全系统可以保证至少一道屏障的完整性发现异常的监控手段冗余的保护系统可以将系统带回安全状态第一道屏障安全的设计良好的建造质量严格的运行第二道屏障第三道屏障第四道屏障中国核工业第二三建设公司纵深防御理论模型制度屏障组织屏障始发事件始发事件重大事件重大事件个人失误管理屏障个人屏障潜在组织失效工作环境工作过程中国核工业第二三建设公司主动预防任何事故都是可以预防的正常运行偏差事件事故被动反应主动防御事故前兆事件前兆视隐患为事故视违章为事故

辐射安全培训的基本课程内容模版

辐射安全培训的基本课程内容模版第一部分：辐射基础知识1. 辐射概述1.1 辐射的定义和分类1.2 辐射的来源和特点1.3 辐射对人体的影响1.4 辐射的测量和计量2. 辐射物理学基础2.1 基本粒子物理2.2 电离辐射与非电离辐射2.3 辐射的能量和强度2.4 辐射的传播和衰减第二部分：辐射安全管理体系1. 辐射安全法律法规1.1 辐射安全相关法律法规概述1.2 辐射安全管理的实施机构和职责2. 辐射安全管理体系2.1 辐射安全管理体系的原理和要素2.2 辐射安全管理计划和流程2.3 辐射安全管理的文件控制和记录管理第三部分：辐射风险评估和控制1. 辐射风险评估1.1 辐射剂量评估方法1.2 辐射危害评估1.3 辐射风险等级划分2. 辐射风险控制2.1 辐射防护设计和工程控制2.2 辐射工作方式控制2.3 个体防护措施和设备使用2.4 辐射事故应急措施第四部分：辐射安全操作规程1. 辐射源管理1.1 辐射源的识别和分类1.2 辐射源的存储和运输1.3 辐射源的标识和追溯管理2. 辐射实验操作规程2.1 辐射实验前的准备工作2.2 辐射实验的操作步骤和注意事项2.3 辐射实验后的清理和封堵第五部分：辐射事故与应急管理1. 辐射事故的分类和等级1.1 辐射事故的定义和分类1.2 辐射事故的通告和报告制度2. 辐射事故应急管理2.1 辐射事故的应急预案2.2 辐射事故的紧急处理步骤和防护措施2.3 辐射事故的后续管理和恢复措施第六部分：辐射安全培训考核1. 辐射安全培训考核要求1.1 辐射安全培训考核的目的和意义1.2 辐射安全培训考核的方式和程序2. 辐射安全培训考核内容2.1 辐射安全常识测试2.2 实际操作技能考核2.3 急救知识和技能考核第七部分：辐射安全案例分析和讨论1. 实际辐射事故案例分析1.1 不同等级的辐射事故案例分析1.2 辐射事故的原因和教训2. 辐射安全讨论和分享2.1 辐射安全问题的解决方案2.2 辐射安全经验和工作心得分享以上是辐射安全培训的基本课程内容模板，根据实际情况，可以根据不同需求进行适当的调整和增删。

核辐射监测系统KRT培训教材


KRT系统在未来的应用前景
核设施安全监测
KRT系统将继续在核设施安全监测领域发挥重要作用，保障核设施 的安全运行。
环境保护和公共安全
随着人们对环境和公共安全的关注度不断提高，KRT系统将在环境 保护和公共安全领域发挥更大的作用，保障公众的健康和安全。
科研和教育
KRT系统也可应用于科研和教育领域，为科研人员提供准确的监测数 据和实验结果，同时也可作为教材和培训资料，培养专业人才。
02
KRT系统的特点与优势
KRT系统的特点
实时监测
KRT系统能够实时监测 核辐射水平，及时发现
异常情况。
高精度
系统采用先进的传感器 技术，能够精确测量辐 射剂量率、温度、湿度
等参数。
自动化程度高
可靠性高
KRT系统具备自动报警、 数据存储和远程传输等 功能，减少了人工干预
的需求。
系统采用高品质的硬件 和软件，确保长时间稳 定运行，不易出现故障。
KRT系统的优势
01
02
03
04
全面监测
KRT系统能够监测核辐射的各 个参数，提供全面的监测数据
。
远程管理
通过互联网技术，用户可以在 远程对系统进行管理和维护，
方便快捷。
安全可靠
系统具备多重安全保障措施， 确保数据安全和系统稳定。
易于集成
KRT系统可以与其他监测系统 集成，实现统一管理。
KRT系统与其他系统的比较
介绍KRT系统在核科学研究中的应用 案例，如示踪实验、放射性测量等。
核应急响应案例
介绍某核事故应急响应中KRT系统的 应用案例，包括系统部署、数据实时 监测、事故后果评估等。
KRT系统的实际应用效果

辐射安全培训课件


正确选用和佩戴个人防护用品
01
根据工作场所的辐射源 类型和强度选择合适的 个人防护用品。
02
在使用个人防护用品前 ，应仔细阅读产品说明 书，了解使用方法和注 意事项。
03
正确佩戴个人防护用品 ，确保其紧贴身体，无 缝隙，不漏气。
04
在使用个人防护用品过 程中，应随时检查其完 好性，如有破损或异常 应及时更换。
辐射事故应急处理与救援措 施
应急计划制定和演练实施
制定应急计划
根据企业实际情况，制定辐射事故应 急计划，明确应急组织、职责、流程 和资源调配方案。
定期演练
定期组织辐射事故应急演练，提高应 急响应速度和救援能力，确保在事故 发生时能够迅速、有效地应对。
现场处置程序及注意事项
01
02
03
04
现场隔离与控制
电磁辐射监测
利用电磁感应原理，测量电磁 波的强度、频谱和场强等参数 ，以评估电磁辐射对人体健康 的影响。
声辐射监测
通过测量声波的声压、声强和 声功率等参数，评估噪声对人
体听力的影响。
常用监测设备介绍及使用方法
01
02
03
电离辐射监测设备
包括剂量计、计数器和谱 仪等，用于测量电离辐射 剂量和能谱。
电磁辐射监测设备
包括频谱分析仪、场强计 和干扰接收机等，用于测 量电磁波的频谱、场强和 干扰信号。
声辐射监测设备
包括声级计、频谱分析仪 和噪声剂量计等，用于测 量噪声的声压级、频谱和 暴露剂量。
数据采集、处理和分析方法
数据采集
根据监测目的和要求，选 择合适的监测设备进行数 据采集。
数据处理
对采集的数据进行预处理 、滤波、修正和归一化等 操作，以提高数据质量和 可靠性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 仪表管安装及特殊要求 仪表管（包括仪表管支架）安装和焊接应按以下程序进行：
• EM9 仪表管及其支架的安装；（TM-Y8902） • EM9过程仪表及其支架的安装。（TM-Y8901）
四、安装要求及注意事项
仪表管安装的特殊要求为： • 对于与气泵连接的空气管道应采用柔性加强软管连接，以减轻振动； • 空气管道应能够拆装，安装时也应采取相应的措施防止管道内，特别
一般它们由绝缘板用固定螺栓固定在墙壁上，但象空气气溶胶、碘和 气体活度监测道就地处理单元等部件则用螺栓固定在仪表的机架上。 当这些部件安装在靠近探测器部件的墙上时，应符合“电气设备安装 的一般技术要求”。
➢ 电气箱及配电箱的安装
这些部件主中要国用核于工控业制第取二样三泵建电设机公及司对监测道相关部件供电使用， 安装时应符合“电气设备安装的一般技术要求”将其安装在靠近探 测器部件的墙壁上。
是过滤器上游管道内出现堆焊现象； • 可移动设备也应该采用软管连接的方式； • 所有软管都应加以保护以防止机械损害； • 管道最小弯曲中半国径核应工大业于第二管三道建直设径公的司5倍； • SW管嘴应采用带螺纹的不锈钢堵头和密封垫封堵； • 由法兰连接的管嘴可用一个密封法兰盲板封堵； • 严禁将碳钢零部件直接焊接到不锈钢壳体上。
四、安装要求及注意事项
3、安装顺序
设备划线完毕，并根据程序《EM8/9膨胀锚固螺栓的安装》 （WD-TM-8810）进行放线及钻孔后，进行以下操作： ➢ 子配件的安装
• 探测器支架的安装； • 探测器子配件中的国安核装工；业探第测二三器建子设配公件司的安装方式有以下几种（反应堆
厂房探测器安装时，长轴在竖直方向）； 安装在墙壁套筒内； 安装在管道旁； 安装在过滤器上方。
（PYX46250319EIYK44SS）； • 低压开关柜中的国安核工装业（第T二M三-Y建88设0公7）司 ； • EM9过程仪表及其支架的安装（TM-Y8901）； • EM9 仪表管及其支架的安装（TM-Y8902）； • 工艺仪表的安装检查（TM-Y8931）； • EM8/9膨胀锚固螺栓的安装（MD-TM-8810）。
中国核工业第二三建设公司
一、培训目的及范围
本培训教材描述了阳江核电厂一期EM9包厂区放射 性监测系统（KRT）的安装活动。本程序适用于 EM9 厂区放射性监测系统（KRT）系统安装活动所 涉及到的班组和个人。
中国核工业第二三建设公司
二、参考文件
• EM8安装技术要求电气设备安装（PYX46000304EEDY44SS）； • 阳江核岛安装质量保证大纲（QAP）； • EM9安装技术要求厂房辐射监测系统（KRT）
• KRT系统的系统功能包括：保护操作人员避免高辐射危害、保护 公众避免受到辐射、对核电站内的设备进行相应的保护。
• KRT系统的安全功能包括：对厂区内的各类辐射剂量率进行永久 性的测量、中对国核核辐工射业进第行二三快建速设响公应司、传递警报的全部信息。
• KRT系统的主要工作内容包括：安装辐射探测器、安装监测道组 件、安装KRT机柜（KRT机柜由EM8设备安装分队安装）。
1、设备接收：KRT设备接收，施工队需注意，因设备特殊 性，在接收时必须确认该设备外观及附件完整性，并一一 对照WAS单核实。
2、储存：KRT设备因体积及重量不同于其他系统仪表物项， 因此安装时，要在现场具备安装条件后，要求物资配送， 安装后做好中成国品核工保业护第。二三建设公司
3、搬运：此步骤是KRT系统施工中重点关注的施工流程之 一，KRT设备近一半数量设备重量超过500KG，甚至更重， 因此在现场具备安装条件后，梳理运输通道，选择正确高 效的运输方式显得尤为重要，有些设备需要协调外单位吊 装配合。
螺栓固定在地板上； • 流量计和压差计一般安装在取样管上。
➢ 信号测量处理部件的安装
这些部件应固定在探测托架上或经过一绝缘板固定在铅外壳上。当这 些组件安装在靠近探测组件的墙上时，该安装应符合“电气设备箱、就地处理单元及就地显示单元的安装
四、安装要求及注意事项
1、系统布置
KRT系统设备安装在下列厂房 核辅助厂房 NX 电气厂房 LX 燃料厂房中国核工KX业第二三建设公司 反应堆厂房 RX 连接厂房 WX 汽轮机厂房 MX 废液贮罐厂房QA/QB
四、安装要求及注意事项
2、安装总则
安装活动包括： • 工作间的设立； • 在符合清洁要求下的设备安装； • 人员工作安中排国；核工业第二三建设公司 • 设备安装。
➢ 其它说明
气动部分：在所有系统全部连接完毕之前，各开口将进行临时封堵； 液压部分：在所有系统全部连接完毕之前，各开口将进行临时封堵。
五、核辐射监测（KRT）系统介绍
• KRT系统为核电站核辐射监测系统，它可连续自动地监测电站各 处的辐射状况，分析反应堆的安全状态，自动隔离或切换排放 系统，减少事故释放，为核电站的安全运行提供必要的资料。
四、安装要求及注意事项
• 自动去污子配件的安装。（如果有） • 马达驱动泵子配件的安装。（如果有）
➢ 流体取样部件的安装：流体取样部件除管道外，主要有取 样泵、压差计及流量计。
• 取样泵安装在机架上，该机架用膨胀螺栓固定在地板上； • 取样泵安装在中支国架核上工，业该第支二三架建连设同公泵司一起固定在机架上，机架用膨胀
核辐射检测系统培训 (KRT)
（A版） 编号：ET-YTB-018
中国核工业第二三建设公司
批准：
审核：
阳江项目电气队 2012年01月30日
编制：
目录
一、培训目的及范围； 二、参考文件； 三、接收、搬运、储存； 四、安装要求及注意事项； 五、核辐射监测（KRT）系统介绍 六、核辐射监测（KRT）设备描述 七、安全风险及注意事项
二、参考文件
除上述通用性参考文件外，在日常施工中常用的有针对每 台KRT设备的安装指导书（安装标准） 如：KRT513-514MA PYX46180041W04B44DD 此安装指导书内对安装需要的诸如：螺栓力矩；设备外形 尺寸；设备重量等做了详细描述。
中国核工业第二三建设公司
三、储存、搬运、接收
