新模具表面处理技术

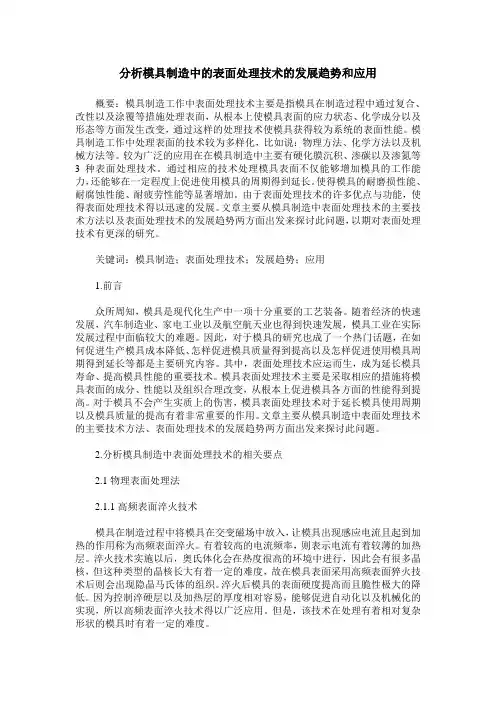

分析模具制造中的表面处理技术的发展趋势和应用概要：模具制造工作中表面处理技术主要是指模具在制造过程中通过复合、改性以及涂覆等措施处理表面，从根本上使模具表面的应力状态、化学成分以及形态等方面发生改变，通过这样的处理技术使模具获得较为系统的表面性能。

模具制造工作中处理表面的技术较为多样化，比如说：物理方法、化学方法以及机械方法等。

较为广泛的应用在在模具制造中主要有硬化膜沉积、渗碳以及渗氮等3种表面处理技术。

通过相应的技术处理模具表面不仅能够增加模具的工作能力，还能够在一定程度上促进使用模具的周期得到延长。

使得模具的耐磨损性能、耐腐蚀性能、耐疲劳性能等显著增加。

由于表面处理技术的许多优点与功能，使得表面处理技术得以迅速的发展。

文章主要从模具制造中表面处理技术的主要技术方法以及表面处理技术的发展趋势两方面出发来探讨此问题，以期对表面处理技术有更深的研究。

关键词：模具制造；表面处理技术；发展趋势；应用1.前言众所周知，模具是现代化生产中一项十分重要的工艺装备。

随着经济的快速发展，汽车制造业、家电工业以及航空航天业也得到快速发展，模具工业在实际发展过程中面临较大的难题。

因此，对于模具的研究也成了一个热门话题，在如何促进生产模具成本降低、怎样促进模具质量得到提高以及怎样促进使用模具周期得到延长等都是主要研究内容。

其中，表面处理技术应运而生，成为延长模具寿命、提高模具性能的重要技术。

模具表面处理技术主要是采取相应的措施将模具表面的成分、性能以及组织合理改变，从根本上促进模具各方面的性能得到提高。

对于模具不会产生实质上的伤害，模具表面处理技术对于延长模具使用周期以及模具质量的提高有着非常重要的作用。

文章主要从模具制造中表面处理技术的主要技术方法、表面处理技术的发展趋势两方面出发来探讨此问题。

2.分析模具制造中表面处理技术的相关要点2.1物理表面处理法2.1.1高频表面淬火技术模具在制造过程中将模具在交变磁场中放入，让模具出现感应电流且起到加热的作用称为高频表面淬火。

模具表面涂层处理的6种方式
1.热喷涂：通过喷枪将熔化的金属或合金材料喷射到模具表面，形成一层坚硬
的涂层。

常用的热喷涂材料包括硬质合金、陶瓷和金属。

2.镀层处理：采用电解或化学方法，在模具表面形成一层金属或合金的镀层。

常见的镀层材料包括镍、铬、钛、锡等，可以提高模具的耐磨性和耐腐蚀性。

3.物理气相沉积（PVD）：通过物理气相沉积技术，在模具表面形成一层薄膜。

常用的PVD薄膜包括TiN、TiCN、CrN等，能够提高模具的硬度和抗磨性。

4.化学气相沉积（CVD）：通过化学气相反应，在模具表面形成一层化学反应生
成的涂层。

常见的CVD涂层包括碳化硅、氮化硼等，可以提高模具的硬度和耐磨性。

5.氧化处理：在模具表面形成一层氧化膜，提高模具的耐腐蚀性和表面硬度。

常见的氧化处理方法包括阳极氧化、磷酸化等。

6.高分子涂层：使用高分子材料进行喷涂或涂覆，形成一层抗磨损和耐腐蚀的
涂层。

常用的高分子涂层材料包括聚酰亚胺、聚氨酯、聚醚等。

模具表面涂层处理是为了提高模具的耐磨性、抗腐蚀性和延长使用寿命。

需要根据具体的模具材料、使用环境和要求选择适合的涂层处理方式。

不同的涂层处理方式具有不同的特点和适用范围，可以根据实际情况选择最佳的涂层处理方式来提高模具的性能。

>58HRC
Cr12MoV
二段
Ⅰ Ⅱ
480 530
18 25
14～27 36～60
≤0.2
720～860HV
40Cr
一段
490
24
15～35
0.2～0.3
≥600HV
二段
Ⅰ Ⅱ
480±10 500±10
20 15～20
20～30 50～60
0.3～0.5
≥600HV
4Cr5MoV1Si
一段
—
530～550
12
30～60
0.15～0.2
氮碳共渗
提高硬度、耐磨性、抗粘附性、抗蚀性、耐热疲劳性
冷挤模、拉深模、挤压模穿孔针
渗硼
具有极好的表面硬度、耐磨性、抗粘附性、抗氧化性、热硬性、良好的抗蚀性
挤压模、拉深模
碳氮硼三元共渗
提高硬度、强度、耐磨性、耐疲劳性、抗蚀性
挤压模、冲头针尖
盐浴覆层 (TD处理)
提高硬度、耐磨性、耐热疲劳性、抗蚀性、抗粘附性、抗氧化性
热挤压模、冲头针尖
*
表面化学热处理技术
一、渗碳
(一)气体渗碳
气体渗碳是将工件置于密闭的渗碳炉中加热到900～950℃(常用930℃)，通入渗碳气体(如煤气、石油液化气和丙烷等)或易分解的有机液体(如煤油、甲苯和甲醇等)，在高温下通过反应分解出活性碳原子，活性碳原子渗入工件表面的高温奥氏体中，并通过扩散形成一定厚度的渗碳层。
挤压模、穿孔工具等
渗氮
提高硬度、耐磨性、抗粘附性、热硬性、耐疲劳性、抗蚀性(但周期长，表面有白色脆化层)
挤压模、冷挤模等
离子渗碳
可消除表面白色的脆化层，耐磨性、耐疲劳性和变形均优于氮化

要点二
等离子喷涂技术
通过等离子喷涂将金属或非金属粉末熔融并喷射到模具表 面，形成均匀、致密的涂层，提高表面耐久性和抗腐蚀性 。
智能化和自动化技术的应用
智能监控系统
利用传感器和监测技术实时监测模具表面处理过程，实 现自动化控制和处理。
自动化处理设备
开发自动化表面处理设备，减少人工干预，提高处理效 率和一致性。
耐久性。
提高产品质量和生产效率
提高产品精度和一致性
通过表面处理技术，可以改善模具表 面的粗糙度和形貌，减小产品尺寸和 形状的误差，提高产品的精度和一致 性，从而提高生产效率。
降低生产成本
通过表面处理技术，可以提高模具的 耐磨性和耐久性，减少维修和更换模 具的频率和成本，降低生产成本。
降低生产成本
04 模具表面处理技术的优势 与挑战
提高模具使用寿命
增强模具表面硬度和耐磨 性
通过表面处理技术，可以在模具表面形成一 层高硬度的硬化层，从而提高模具的耐磨性 和抗疲劳性能，延长模具的使用寿命。
降低摩擦系数
通过表面处理技术，可以在模具表面形成一 层低摩擦系数的涂层，减小模具与材料之间 的摩擦力，降低磨损和摩擦热，提高模具的
优化生产流程
通过表面处理技术，可以优化模具的 设计和制造流程，减少加工时间和成 本，提高生产效率。
降低能耗和资源消耗
一些表面处理技术可以降低模具的能 耗和资源消耗，例如离子注入和激光 熔覆等，从而降低生产成本。
技术更新换代快
技术发展迅速
随着科学技术的不断发展，模具 表面处理技术也在不断更新换代 ，新的技术和工艺不断涌现。
常用的五金模具表面处理技术包括喷涂、电镀和化学热处理等。这些技术可以提 高模具表面的硬度和耐久性，降低生产成本和提高产品质量。
