碳酸盐岩缝洞地震精细解释技术

面向碳酸盐岩缝洞型储层的高密度全方位三维地震采集技术及应用效果刘依谋;梁向豪;印兴耀;陈学强;王彦峰【摘要】塔里木盆地奥陶系碳酸盐岩储层以溶蚀孔洞和裂缝为主,储层非均质性强,内幕地震资料信噪比低,常规三维地震资料观测方位角较窄,面元较大,覆盖次数低,存在缝洞体成像横向偏移归位不足、小缝洞体识别和裂缝预测精度低等问题.针对碳酸盐岩缝洞型储层的特点,详细分析了面元大小、覆盖次数和横纵比等主要观测参数对缝洞储层成像和油藏精细描述的影响,在塔北哈拉哈塘地区设计并首次实施了高密度全方位三维地震勘探,道密度达100×104道/km2.通过实际应用改善了缝洞储层的成像效果,显著提高了小尺度缝洞储层的识别精度和裂缝预测精度.【期刊名称】《石油物探》【年(卷),期】2013(052)004【总页数】11页(P372-382)【关键词】高密度三维地震勘探;全方位地震采集;碳酸盐岩储层;观测系统;缝洞成像【作者】刘依谋;梁向豪;印兴耀;陈学强;王彦峰【作者单位】中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油天然气股份有限公司塔里木油田分公司勘探开发部,新疆库尔勒841000;中国石油天然气股份有限公司塔里木油田分公司勘探开发部,新疆库尔勒841000;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油天然气集团公司东方地球物理勘探有限责任公司塔里木物探处,新疆库尔勒841000;中国石油天然气集团公司东方地球物理勘探有限责任公司塔里木物探处,新疆库尔勒841000【正文语种】中文【中图分类】P631.4随着地震仪器带道能力的增强，高密度和宽方位（或全方位）地震采集技术的研究和应用越来越受到业界的重视。

高密度地震采集的基本思路是在野外进行高密度空间采样，采用点激发、点接收（或适当的小组合）、小道距观测，对各种干扰波场和有效反射波场进行空间高密度采样，避免野外组合接收对有效高频信息的损坏，较好地保护高频信息，以利于室内进行提高资料信噪比或提高分辨率处理［1－3］。

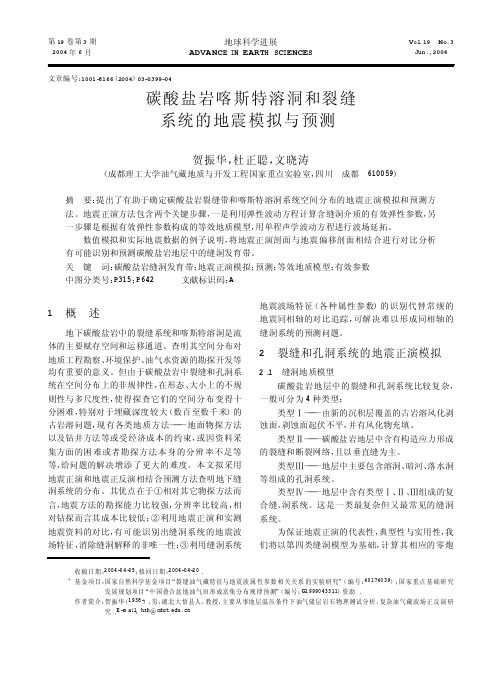

第19卷第3期2004年6月地球科学进展A DVANC E I N E AR T H S C I ENCE SV o l.19　N o.3J u n.，2004文章编号：1001-8166（2004）03-0399-04碳酸盐岩喀斯特溶洞和裂缝系统的地震模拟与预测贺振华，杜正聪，文晓涛（成都理工大学油气藏地质与开发工程国家重点实验室，四川　成都　610059）摘要：提出了有助于确定碳酸盐岩裂缝带和喀斯特溶洞系统空间分布的地震正演模拟和预测方法。

地震正演方法包含两个关键步骤，一是利用弹性波动方程计算含缝洞介质的有效弹性参数，另一步骤是根据有效弹性参数构成的等效地质模型，用单程声学波动方程进行波场延拓。

数值模拟和实际地震数据的例子说明，将地震正演剖面与地震偏移剖面相结合进行对比分析有可能识别和预测碳酸盐岩地层中的缝洞发育带。

关　键　词：碳酸盐岩缝洞发育带；地震正演模拟；预测；等效地质模型；有效参数中图分类号：P315；P642 文献标识码：A1　概　述地下碳酸盐岩中的裂缝系统和喀斯特溶洞是流体的主要赋存空间和运移通道。

查明其空间分布对地质工程勘察、环境保护、油气水资源的勘探开发等均有重要的意义。

但由于碳酸盐岩中裂缝和孔洞系统在空间分布上的非规律性，在形态、大小上的不规则性与多尺度性，使得探查它们的空间分布变得十分困难，特别对于埋藏深度较大（数百至数千米）的古岩溶问题，现有各类地质方法———地面物探方法以及钻井方法等或受经济成本的约束，或因资料采集方面的困难或者勘探方法本身的分辨率不足等等，给问题的解决增添了更大的难度。

本文拟采用地震正演和地震正反演相结合预测方法查明地下缝洞系统的分布。

其优点在于①相对其它物探方法而言，地震方法的勘探能力比较强，分辨率比较高，相对钻探而言其成本比较低；②利用地震正演和实测地震资料的对比，有可能识别出缝洞系统的地震波场特征，消除缝洞解释的非唯一性；③利用缝洞系统地震波场特征（各种属性参数）的识别代替常规的地震同相轴的对比追踪，可解决难以形成同相轴的缝洞系统的预测问题。

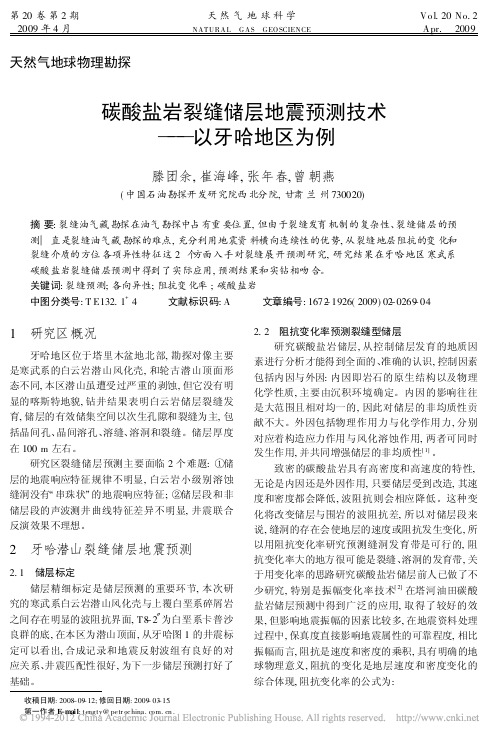

天然气地球物理勘探收稿日期:2008-09-12;修回日期:2009-03-151第一作者E -mail :tengty@petr .碳酸盐岩裂缝储层地震预测技术)))以牙哈地区为例滕团余,崔海峰,张年春,曾朝燕(中国石油勘探开发研究院西北分院,甘肃兰州730020)摘要:裂缝油气藏勘探在油气勘探中占有重要位置,但由于裂缝发育机制的复杂性、裂缝储层的预测一直是裂缝油气藏勘探的难点,充分利用地震资料横向连续性的优势,从裂缝地层阻抗的变化和裂缝介质的方位各项异性特征这2个方面入手对裂缝展开预测研究,研究结果在牙哈地区寒武系碳酸盐岩裂缝储层预测中得到了实际应用,预测结果和实钻相吻合。

关键词:裂缝预测;各向异性;阻抗变化率;碳酸盐岩中图分类号:T E132.1+4 文献标识码:A 文章编号:1672-1926(2009)02-0269-041 研究区概况牙哈地区位于塔里木盆地北部,勘探对像主要是寒武系的白云岩潜山风化壳,和轮古潜山顶面形态不同,本区潜山虽遭受过严重的剥蚀,但它没有明显的喀斯特地貌,钻井结果表明白云岩储层裂缝发育,储层的有效储集空间以次生孔隙和裂缝为主,包括晶间孔、晶间溶孔、溶缝、溶洞和裂缝。

储层厚度在100m 左右。

研究区裂缝储层预测主要面临2个难题:¹储层的地震响应特征规律不明显,白云岩小级别溶蚀缝洞没有/串珠状0的地震响应特征;º储层段和非储层段的声波测井曲线特征差异不明显,井震联合反演效果不理想。

2 牙哈潜山裂缝储层地震预测2.1 储层标定储层精细标定是储层预测的重要环节,本次研究的寒武系白云岩潜山风化壳与上覆白垩系碎屑岩之间存在明显的波阻抗界面,T8-2d 为白垩系卡普沙良群的底,在本区为潜山顶面,从牙哈图1的井震标定可以看出,合成记录和地震反射波组有良好的对应关系、井震匹配性很好,为下一步储层预测打好了基础。

2.2 阻抗变化率预测裂缝型储层研究碳酸盐岩储层,从控制储层发育的地质因素进行分析才能得到全面的、准确的认识,控制因素包括内因与外因:内因即岩石的原生结构以及物理化学性质,主要由沉积环境确定。

碳酸盐岩裂缝储层地震预测技术作者：欧守波陈胜佟恺林冯连军陈福林来源：《科技创新与应用》2016年第24期摘要：随着石油天然气资源开发利用增多，导致常规油气藏逐渐减少，勘探开发难度日益增大，对于裂缝油气藏勘探已成为当今油气勘探工作的重要领域。

文章利用JLS地区三维地震资料，充分分析已钻、测井资料，在此基础上针对茅口组滩相沉积控制的孔隙-裂缝（缝洞）型储层，对断层、裂缝描述的难点采用曲率、相干、蚂蚁追踪技术刻画裂缝发育的有利区带展开预测研究，实现了小断层、裂缝（缝洞）的精细刻画。

研究成果为JLS地区二叠系茅口组碳酸盐岩裂缝储层中的勘探开发提供了可靠依据，与实际钻、测井吻合。

关键词：裂缝预测；相干；曲率；蚂蚁追踪1 概述JLS工区位于四川盆地西北部，JLS构造位置处于上扬子陆块北缘与秦岭造山带接合部的米仓山台缘隆起断褶构造带前缘与川北低平褶皱带之间。

地面构造为一大型短轴背斜，属地台北部边缘凹陷带中印支期的三级局部构造。

JLS地区下二叠统茅口组多口井测试获高产工业性气流，区内L004井、L4井、L16井、L17井及L004-X1井5口井均钻遇茅口组，茅三段为主要产层，L16井、L4井、L004-X1井在茅三段均获高产气。

茅口组主要为滩相沉积控制的亮晶生物（屑）灰岩储集层，局部发育细-中晶白云岩，储层类型主要为孔隙-裂缝（缝洞）型。

此外，裂缝、溶蚀缝等的发育不仅能作为储集空间，还极大地提升了储渗能力。

因此，有必要采用一套适合JLS地区茅口组裂缝识别的技术，明确储层裂缝分布规律，推动该区有利勘探目标优选工作。

2 裂缝预测方法及应用效果分析本次研究工作主要以现有的地震资料和精细构造解释成果为基础，结合钻完井、测井、试气等资料，分别采用相干技术、曲率技术、蚂蚁追踪技术对JLS地区茅口组碳酸盐岩开展裂缝预测研究。

这几种技术的方法原理不同，反映的细节也有所差异。

2.1 相干技术通常认为地层是连续的，当地层连续性遭到破坏发生变化时，导致地震波发生变化，表现边缘相似性的突变。

缝洞型碳酸盐岩储集层高效井预测地震技术杨平;孙赞东;梁向豪;李海银;但光箭【摘要】针对塔里木盆地奥陶系碳酸盐岩缝洞型储集层“高产而不稳产”、高效井预测成功率低的难题,基于缝洞型储集层尺度小、埋深大、非均质性强的特征,从相似的地震串珠状反射入手,发现并量化储集单元之间含油气规模的差异,准确落实储集单元的含油气规模.提出了以全方位高密度地震采集为基础、叠前保幅深度偏移为核心、缝洞储集层量化描述为重点的一体化地震技术对策,通过落实缝洞体储集空间的大小、缝洞体之间的连通关系以及缝洞体的含油气性等关键问题,优选含油气规模较大的缝洞单元作为钻探目标.在塔北哈7井区实际应用结果表明,该方法能够实现缝洞体的精细研究和缝洞单元的准确划分,从而提高高效井预测成功率.【期刊名称】《石油勘探与开发》【年(卷),期】2013(040)004【总页数】5页(P502-506)【关键词】碳酸盐岩;全方位高密度地震采集;叠前深度偏移;储集层量化描述;塔里木盆地【作者】杨平;孙赞东;梁向豪;李海银;但光箭【作者单位】中国石油大学北京;中国石油东方地球物理公司;中国石油大学北京;中国石油塔里木油田公司;中国石油东方地球物理公司;中国石油东方地球物理公司【正文语种】中文【中图分类】TE122.20 引言塔里木盆地奥陶系碳酸盐岩地层埋深一般超过5 500 m，储集空间主要为溶洞和溶缝[1]。

规模较大的缝洞储集体通常被称为缝洞体，在致密灰岩地层中非均匀分布，在地震剖面上表现为“串珠状反射”，是目前碳酸盐岩勘探开发的主要钻探目标[2]。

尽管钻探“串珠状反射”的井一般都能获得较高的初期产量，但只有不到40%的井能够保持稳产。

这些稳产井的总产量约占工区油气总产量的 50%以上，直接影响工区整体开发效益，被称为高效井[3-4]。

为了提高高效井预测成功率，前人主要从解释方法入手进行各种探索[5]，但一直未能有效解决这一问题。

这是因为在早期的地震资料上，高效井与低效井所对应的“串珠状反射”并无明显差异。
