双代号网络计划图计算方法口诀简述文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法）6时间参数示意图：（左上）最早开始时间 | （右上）最迟开始时间 | 总时差（左下）最早完成时间 | （右下）最迟完成时间 | 自由时差计算步骤：1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）：计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。

2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）：计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。

（一定要注意紧前工作和紧后工作的个数）3、计算自由时差（口诀：后工作早开减本工作早完）：计算方法：紧后工作左上（多个取小）-自己左下=自由时差。

4、计算总时差（口诀：迟开减早开或迟完减早完）：计算方法：右上-左上=右下-左下=总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图（有时标，计算简便）双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作（虚工作没有持续时间，只表示工作之间的逻辑关系，即前一个工作完成后一个工作才能开始），以波形线表示该工作的自由时差。

（图中所有时标单位均表示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算（这里只说自由时差和总时差，其余4个时差参见前面的累加和累减）1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

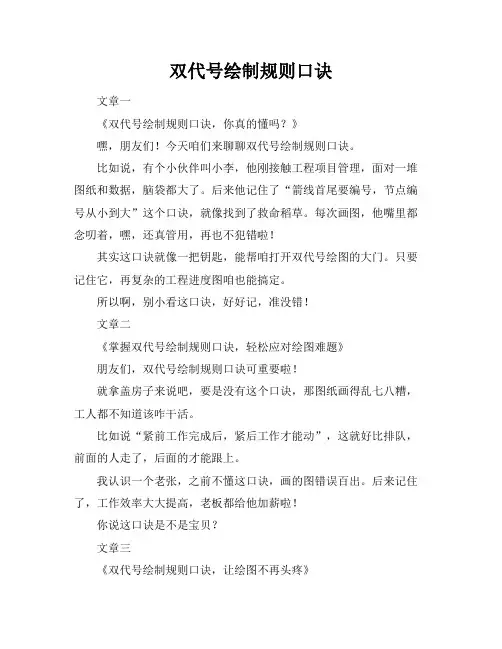

双代号绘制规则口诀文章一《双代号绘制规则口诀，你真的懂吗？》嘿，朋友们！今天咱们来聊聊双代号绘制规则口诀。

比如说，有个小伙伴叫小李，他刚接触工程项目管理，面对一堆图纸和数据，脑袋都大了。

后来他记住了“箭线首尾要编号，节点编号从小到大”这个口诀，就像找到了救命稻草。

每次画图，他嘴里都念叨着，嘿，还真管用，再也不犯错啦！其实这口诀就像一把钥匙，能帮咱打开双代号绘图的大门。

只要记住它，再复杂的工程进度图咱也能搞定。

所以啊，别小看这口诀，好好记，准没错！文章二《掌握双代号绘制规则口诀，轻松应对绘图难题》朋友们，双代号绘制规则口诀可重要啦！就拿盖房子来说吧，要是没有这个口诀，那图纸画得乱七八糟，工人都不知道该咋干活。

比如说“紧前工作完成后，紧后工作才能动”，这就好比排队，前面的人走了，后面的才能跟上。

我认识一个老张，之前不懂这口诀，画的图错误百出。

后来记住了，工作效率大大提高，老板都给他加薪啦！你说这口诀是不是宝贝？文章三《双代号绘制规则口诀，让绘图不再头疼》咱来讲讲双代号绘制规则口诀哈。

想象一下，你要给一个大花园设计施工路线图，要是不懂这口诀，那不得乱套？“逻辑关系要清晰，严禁出现循环路”，这就像你去超市买东西，得有条理，不能绕来绕去走回头路。

我有个朋友小王，之前因为没记住口诀，画的图自己都看不懂。

后来痛下决心，把口诀背得滚瓜烂熟，现在画图那叫一个顺溜！所以啊，赶紧把口诀记住，绘图轻松搞定！文章四《双代号绘制规则口诀，带你走进绘图新世界》朋友们，双代号绘制规则口诀来咯！假设你要组织一场大型活动，这双代号图就像是活动的流程表。

“箭线长短无意义，方向表示工作流”，意思就是箭头的长短不重要，关键是指向得对。

有个小刘，刚开始总是搞错箭头方向，活动安排得一团糟。

自从记住口诀，再也没出过错，活动办得有声有色。

这口诀，就是这么神奇！文章五《双代号绘制规则口诀，你学会了吗？》今天咱们唠唠双代号绘制规则口诀。

比如说装修房子，要是不按口诀来，那工期得拖好久。

工作最早完成时间和最迟完成时间的计算EFi-j最早完成时间是在各紧前工作全部完成后，本工作有可能完成的最早时刻。

最早完成时间=工作最早开始时间+本工作持续时间。

LFi-j最迟完成时间是在不影响整个任务按期完成的条件下。

最迟完成时间=工作最迟开始时间+本工作持续时间。

FFi-j自由时差是在不影响其紧后工作最早开始的前提下，本工作可以利用的机动时间。

工作自由时差等于该工作的紧后工作的最早开始时间减本工作最早开始时间，再减本工作的持续时间所得之差的最小值。

工作的自由时差小于等于其总时差。

总时差的计算TFi-j总时差是在不影响总工期的前提下，本工作可以利用的机动时间。

工作总时差=工作最迟开始时间-最早开始时间。

总时差最小的工作就是关键工作。

在计划工期Tp等于计算工期Tc时，总时差为0的工作就是关键工作。

关键工作两端的节点称为关键节点，关键节点具有如下规律。

① 络计划的起始节点和终点节点必为关键节点。

②以关键节点为完成节点的工作，当Tp=Tc时，其总时差和自由时差必然相等。

其他非关键工作的自由时差小于等于总时差。

由关键工作组成的线路，且当每相邻的两项关键工作之间的时间间隔为0时，该条线路即为关键线路。

双代号时标网络图自由时差和总时差的计算一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

六个参数：早始、早完、晚始、晚完、总时差、自由时差早始＝紧前早始（取各紧前早始中的最大值）早完＝本早始＋本工作持续时间晚完＝紧后晚始（取各紧后晚始中的最小值）晚始＝本晚完－本工作持续时间总时差＝紧后始一本早完自由时差＝晚始－早始（晚完－早完）双代号网络图计算：（1）最迟完成时间和最迟开始时间：工作的最迟完成时间是指在不影响整个任务按期完成的条件下，本工作最迟必须完成的时刻。

工作的最迟开始时间则等于本工作的最迟完成时间与其持续时间之差。

（2）总时差和自由时差：工作的总时差是指在不影响工期的前提下，本工作可以利用的机动时间。

自由时差是在不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

（3）从总时差和自由时差的定义可知，对同一项工作而言，自由时差不会超过总时差。

工作的总时差为零时，其自由时差必然为零。

（4）相邻两项工作之间的时间间隔：相邻两项工作之间的时间间隔是指本工作的最早完成时间与其紧后工作最早开始时之间可能存在的差值。

关键线路的确定：（1）一般网络计划中，总时差为零的工作称为关键工作，由开始节点至终止节点所有关键工作组成的线路为关键路线，这条路线上各工作持续时间之和为最大，即为工程的计算工期。

（2）不计算时间参数的情况下，由开始节点到终点节点形成的路线上各项工作持续时间之和最大值所对应的路线称为关键路线。

（3）在早时标网络图中，由开始节点至终止节点的线路中各项工作的自由时差均为零的路线即为关键路线。

（4）根据工期计算结果的分析，确定应索赔的工期。

此时主要是要区别关键工作和非关键工作。

若事件的发生延误了关键工作，则会发生工期延误；若事件发生延误了非关键工作，则要分析其延误的时间与该工作总的时差的比较，若延误大于该工作总的时差，则也应得到工期的补偿。

（5）根据工期延误情况确定费用索赔的数额。

这里主要是指由于工期延误所造成的承包人的窝工、机械闲置等费用的索赔。

另外，如果由于事件的发生而造成总工期的延长，则承包人还应得到管理费用等其他费用的补偿，其补偿数额按合同规定，如合同中无此项规定，可按分摊到每天的管理费用率来确定索赔数额。

双代号网络图计算口诀：
1.工作最早时间的计算: 顺着箭线，取大值工作
2.最迟时间的计算:逆着箭线，取小值
3.总时差:最迟减最早
4.自由时差：后早始减本早完
1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。

用最早开始时间加持续时间就是该工作的最早完成时间。

2．网络计划工期的计算：终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。

3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。

与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。

用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。

4．总时差：“最迟减最早”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。

注意这里都是“最迟减最早”。

每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。

5．自由时差：“后早始减本早完”(紧后工作的最早开始时间减本工作的最早完成时间)。

自由时差总是小于、最多等于总时差，不会大于总时差。

双代号时标网络计划总时差与自由时差计算的简便方法总结工作最早完成时间和最迟完成时间的计算EFi-j最早完成时间是在各紧前工作全部完成后，本工作有可能完成的最早时刻。

最早完成时间=工作最早开始时间+本工作持续时间。

LFi-j最迟完成时间是在不影响整个任务按期完成的条件下。

最迟完成时间=工作最迟开始时间+本工作持续时间。

FFi-j自由时差是在不影响其紧后工作最早开始的前提下，本工作可以利用的机动时间。

工作自由时差等于该工作的紧后工作的最早开始时间减本工作最早开始时间，再减本工作的持续时间所得之差的最小值。

工作的自由时差小于等于其总时差。

总时差的计算TFi-j总时差是在不影响总工期的前提下，本工作可以利用的机动时间。

工作总时差=工作最迟开始时间-最早开始时间。

总时差最小的工作就是关键工作。

在计划工期Tp等于计算工期T c 时，总时差为0的工作就是关键工作。

关键工作两端的节点称为关键节点，关键节点具有如下规律。

① 络计划的起始节点和终点节点必为关键节点。

②以关键节点为完成节点的工作，当Tp=Tc时，其总时差和自由时差必然相等。

其他非关键工作的自由时差小于等于总时差。

由关键工作组成的线路，且当每相邻的两项关键工作之间的时间间隔为0时，该条线路即为关键线路。

双代号时标网络图自由时差和总时差的计算一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。

双代号网络图计算方法一一、要点：任何一个工作总时差≥自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数我总结的计算步骤（比书上简单得多）①②t过程做题次序： 1 4 5 ES LS TF2 3 6 FS LF FF步骤一：1、A 上再做A 下23、起点的A 上=0，下一个的A 上=A 上 4、A 下=A 上+t 过程（时间）步骤二：1、 B 下再做B 上2、 做的方向从结束点往开始点3、 结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）结束点B 上=T-t 过程（时间）4、B 下=前一个的B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的B 上B 上=B 下—t 过程（时间）步骤三：总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了步骤四：自由时差=紧后工作A 上（取最小的）—本工作A 下=紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：双代号网络图计算方法二一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号网络计划时间参数的计算方法双代号网络计划时间参数的计算方法自认为对双代号网络图的知识掌握的差不多，也能够理解；只是在遇到这六个时间参数的时候，还是有些发怵，今天重新把这六个参数捋了捋，总结如下：1、最早开始时间、最早完成时间：从网络计划的起点节点开始，顺着箭头方向依次进行；以网络计划起点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零；有多个紧前工作的工作，其最早开始时间等于其紧前工作最早完成时间的最大值。

2、最迟开始时间、最迟完成时间：从网络计划的终点节点开始，顺着箭头方向依次进行；以网络终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期，即要先找出关键线路，求出计划总工期作为最后一项工作的最迟完成时间；有多个紧后工作的工作，其最迟完成时间等于其紧后工作最迟开始时间的最小值。

3、总时差：不影响总工期的时差，等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差；总时差最小的工作为关键工作，当网络计划的计划工期等于计算工期时，总时差为零的工作就是关键工作；同一条线路上的总时差相等（同一条线路都可以共用的时间，谁用了是谁的，不影响总工期）。

4、自由时差不影响紧后工作的时间；对于有多个紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间-本工作最早完成时间所得之差的最小值；无紧后工作的工作，也就是以网络计划重点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差；对于网络计划中以重点节点为完成节点的工作，其自由时差与总时差相等；只有一项紧前工作的紧前工作，该紧前工作的自由时差为0；自由时差小于等于总时差，总时差为零自由时差必为0。

呵呵，本来想用通俗的语言解释一下，可写下来还是有点绕，我觉得这东西贵在理解，好像只是专家们为了考试罗列了一些概念，把简单的问题弄复杂了；没办法为了考试，慢慢理解吧。

二、搭接网络计划时间参数的计算单代号搭接网络计划时间参数的计算与前述单代号网络计划和双代号网络计划时间参数的计算原理基本相同。

双代号⽹络计划图计算⽅法⼝诀简述⼀、⼀般双代号⽹络图（没有时标）6个时间参数的计算⽅法（图上计算法）6时间参数⽰意图：（左上）最早开始时间 | （右上）最迟开始时间 | 总时差（左下）最早完成时间 | （右下）最迟完成时间 | ⾃由时差计算步骤：1、先计算“最早开始时间”和“最早完成时间”（⼝诀：早开加持续）：计算⽅法：起始⼯作默认“0”为“最早开始时间”，然后从左向右累加⼯作持续时间，有多个紧前⼯作的取⼤值。

2、再计算“最迟开始时间”和“最迟完成时间”（⼝诀：迟完减持续）：计算⽅法：结束⼯作默认“总⼯期”为“最迟完成时间”，然后从右到左累减⼯作持续时间，有多个紧后⼯作取⼩值。

（⼀定要注意紧前⼯作和紧后⼯作的个数）3、计算⾃由时差（⼝诀：后⼯作早开减本⼯作早完）：计算⽅法：紧后⼯作左上（多个取⼩）-⾃⼰左下=⾃由时差。

4、计算总时差（⼝诀：迟开减早开或迟完减早完）：计算⽅法：右上-左上=右下-左下=总时差。

计算某⼯作总时差的简单⽅法：①找出关键线路，计算总⼯期；②找出经过该⼯作的所有线路，求出最长的时间③该⼯作总时差=总⼯期-②⼆、双代号时标⽹络图（有时标，计算简便）双代号时标⽹络计划是以时间坐标为尺度编制的⽹络计划，以实箭线表⽰⼯作，以虚箭线表⽰虚⼯作（虚⼯作没有持续时间，只表⽰⼯作之间的逻辑关系，即前⼀个⼯作完成后⼀个⼯作才能开始），以波形线表⽰该⼯作的⾃由时差。

（图中所有时标单位均表⽰相应的持续时间，另外虚线和波形线要区分）⽰例：双代号时标⽹络图1、关键线路在时标双代号⽹络图上逆⽅向看，没有出现波形线的线路为关键线路（包括虚⼯作）。

如图中①→②→⑥→⑧2、时差计算（这⾥只说⾃由时差和总时差，其余4个时差参见前⾯的累加和累减）1）⾃由时差双代号时标⽹络图⾃由时差的计算很简单，就是该⼯作箭线上波形线的长度。

如A⼯作的FF=0，B⼯作的FF=1但是有⼀种特殊情况，很容易忽略。

如上图，E⼯作的箭线上没有波形线，但是E⼯作与其紧后⼯作之间都有时间间隔，此时E⼯作的⾃由时差=E与其紧后⼯作时间间隔的最⼩值，即E的⾃由时差为1。

建设工程项目管理进度控制时间参数计算、关键线路的确定方法等考点汇总双代号网络计划时间参数的计算方法可以用口诀来记忆：早时正向均取大，迟时逆向尽选小。

同点迟早差总差，自由时差定义找。

最早开始时间和最早完成时间的计算方法如下：起点节点为开始节点的工作，最早开始时间为0.对于其他工作，最早开始时间等于紧前工作的最早完成时间的最大值。

最早完成时间等于最早开始时间加上工作的持续时间。

确定计算工期的方法是以网络计划的终点节点为箭头节点的各个工作的最早完成时间的最大值。

最迟开始时间和最迟完成时间的计算方法如下：以网络计划的终点节点为箭头节点的工作的最迟完成时间等于计划工期。

对于其他工作，最迟完成时间等于紧后工作的最迟开始时间的最小值。

最迟开始时间等于最迟完成时间减去持续时间。

工作总时差和自由时差的计算方法如下：总时差是指在不影响总工期的前提下本工作可以利用的机动时间，可以通过最迟完成时间减去最早完成时间、最迟开始时间减去最早开始时间、或者紧后工作最迟开始时间减去本工作的最早完成时间来计算。

自由时差是指在不影响紧后工作最早开始时间的前提下，本工作可以利用的机动时间，可以通过紧后工作最早开始时间减去本工作的最早完成时间来计算。

关键工作是指总时差最小的工作，关键线路是指自始至终全部由关键工作组成的线路或线路上总的工作持续时间最长的线路，可以用双线或粗线标注。

标号法是一种快速寻求网络计算工期和关键线路的方法，具体步骤如下：1.网络计划起点节点的标号值为0.2.其他节点的标号值计算公式为：bjmax{biDi-j其中bi为源节点的标号值，Di-j为工作持续时间。

3.计算出节点的标号值后，应该用其标号值及其源节点对该节点进行双标号。

4.网络计划的计算工期为网络计划终点节点的标号值。

5.关键线路应从网络计划的终点节点开始，逆着箭线方向按源节点确定。

在双代号网络计划中，本题中有3条关键工作分别为ABCFI、ADEHI、ADEFI，关键线路长度为17，因此正确答案为C。

(最新形象口诀)双代号网络六时标注法简易方法一、首先理解重要知识点：（1）任何一个工作总时差≥自由时差（2）自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用），所以才有“逆取小”的口诀（3）关键线路上相邻工作的时间间隔为零，且自由时差=总时差=0最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）（4）在网络计划中，计算工期T是根据终点节点的最早完成时间的最大值（5）当工作总时差为0时，其自由时差一定为0二、我总结的具体计算步骤：双代号网络图六时标注法（比书上简单得多）最早开始时间ES 最早完成时间EF 总时差TF最迟开始时间LS 最迟完成时间LF 自由时差FF简记标号：顺1 顺2 总时差5逆4逆3自由时差6①②t过程口诀：顺选大“工期”逆选小，“总差”后早开减前早(完)了步骤一：(顺选大)1、先1再做22、方向从起始工作往结束工作方向顺向；3、起点的顺1=0，下一个工作的顺1=前一个的顺2；当遇到多指向时，要取数值大的顺2顺14、顺2=顺1+t过程（时间）步骤二：“工期”1、结束点逆3=T（结束工作节点中的逆3=工期中的最大值总工期）2、逆3再做逆4 ，逆3=前一个的逆4（这里的前一个是从终点起算的，即逆向）3、注意：做的方向从结束点往开始点，即逆向遇到多指出去的时，取数值小的逆4 (逆取小)逆4=逆3-t (过程持续时间)4、逆4=逆3—t过程（时间）步骤三：“总差”总时差T=逆4—顺1=逆3—顺2=下-上如果不相等，你就是算错了步骤四：后早开减前早(完)了自由时差FF=紧后工作顺1（取最小的）—本工作顺2 注意方向：逆向例：两个紧后工作顺1数值，9和11取最小的9-（本工作顺2数值）9=0。

双代号网络计划图讲解：代号讲解计划网络双代号网络计划图es 双代号网络计划图计算双代号网络计划计算篇一：双代号网络图解析实例一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

篇二：双代号网络计划图个人学习总结双代号网络计划图个人学习总结一．网络图要素1．节点：表示工作的开始、结束或连接关系，也称为事件。

双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。

双代号网络图计算方法一一、要点：任何一个工作总时差≥自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数我总结的计算步骤（比书上简单得多）①②t过程做题次序： 1 4 5 ES LS TF2 3 6 FS LF FF步骤一：1、A 上再做A 下23、起点的A 上=0，下一个的A 上=A 上 4、A 下=A 上+t 过程（时间）步骤二：1、 B 下再做B 上2、 做的方向从结束点往开始点3、 结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）结束点B 上=T-t 过程（时间）4、B 下=前一个的B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的B 上B 上=B 下—t 过程（时间）步骤三：总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了步骤四：自由时差=紧后工作A 上（取最小的）—本工作A 下=紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：双代号网络图计算方法二一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。

双代号网络图计算方法一一、要点：任何一个工作总时差≥自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数我总结的计算步骤（比书上简单得多）①②t过程做题次序： 1 4 5 ES LS TF2 3 6 FS LF FF步骤一：1、A 上再做A 下23、起点的A 上=0，下一个的A 上A 上 4、A 下=A 上+t 过程（时间）步骤二：1、 B 下再做B 上2、 做的方向从结束点往开始点3、 结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）结束点B 上=T-t 过程（时间）4、B 下=前一个的B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的B 上B 上=B 下—t 过程（时间）步骤三：总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了步骤四：自由时差=紧后工作A 上（取最小的）—本工作A 下=紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：双代号网络图计算方法二一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

三分钟教会你双代号网络图时间参数如何计算弄懂双代号网络图时间参数计算，首先，大家要记住这个图，不记住这个图容易把大家搞晕。

然后，记住这两个公式，其实绝大多数题目都是由这两个公式演变而来的。

我是陈静，父亲酿酒我卖酒！广告总时差=LS（最迟开始）-ES（最早开始）自由时差=本工作的所有紧后工作的最早开始时间中最早的-本工作的最早完成时间如果采用改进的节点法（推荐的），则时间参数的计算顺序，先计算最早系列；然后计算自由时差，继而计算总时差；最后计算最迟系列。

其实网校施工管理精讲班，杨建伟老师版第三章21-24讲，杨老师有详细讲解了双代号网络计划的参数、计算；单代号网络计划参数计算；单代号与双代号时标网络。

展开剩余87%杨老师讲解方法比较适合没有基础的同学听。

因为听过的同学反应：开始学习单代号图和双代号图，先听了宁老师的课，不是很明白，于是返回来又听了杨老师的课，就彻底的学会，明白了。

因此建议跟我一样没有任何基础的学员在学习这一章节的时候可以先学杨老师的课，杨老师的这节课比较适合初学者，用最直观的授课方式来讲解知识点，使我们更好的掌握其知识点。

如果不明白可以再看看宁老师的课，宁老师的这个知识侧重于大量的例题讲解。

如果相互结合起来就会快速的掌握这个知识点了。

虽然考试中所占分值不大，但是还是值得学会，拿分的。

点击【阅读原文】听课，三分钟搞定双代号网络图计算知识点。

下面看看双代号网络图计算笔记：双代号网络图绘制在时间坐标上，称为时标网络计划。

时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。

我们案例考试中经常驻出现早时标网络图。

时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。

双带号网络图的计算（一）、基本概念的计算（六时标注法）网络图的计算十分重要。

想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。

(最新形象口诀)双代号网络六时标注法简易方法一、首先理解重要知识点：（1）任何一个工作总时差≥自由时差（2）自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用），所以才有“逆取小”的口诀（3）关键线路上相邻工作的时间间隔为零，且自由时差=总时差=0最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）（4）在网络计划中，计算工期T是根据终点节点的最早完成时间的最大值（5）当工作总时差为0时，其自由时差一定为0二、我总结的具体计算步骤：双代号网络图六时标注法（比书上简单得多）最早开始时间ES 最早完成时间EF 总时差TF最迟开始时间LS 最迟完成时间LF 自由时差FF简记标号：顺1 顺2 总时差5逆4逆3自由时差6①②t过程口诀：顺选大“工期”逆选小，“总差”后早开减前早(完)了步骤一：(顺选大)1、先1再做22、方向从起始工作往结束工作方向顺向；3、起点的顺1=0，下一个工作的顺1=前一个的顺2；当遇到多指向时，要取数值大的顺24、顺2=顺1+t过程（时间）步骤二：“工期”1、结束点逆3=T（结束工作节点中的逆3=工期中的最大值总工期）2、逆3再做逆4 ，逆3=前一个的逆4（这里的前一个是从终点起算的，即逆向）3、注意：做的方向从结束点往开始点，即逆向遇到多指出去的时，取数值小的逆4 (逆取小)4、逆4=逆3-t (过程持续时间)逆4=逆3—t过程（时间）步骤三：“总差”总时差T=逆4—顺1=逆3—顺2=下-上如果不相等，你就是算错了步骤四：后早开减前早(完)了自由时差FF=紧后工作顺1（取最小的）—本工作顺2 注意方向：逆向例：两个紧后工作顺1数值，9和11取最小的9-（本工作顺2数值）9=0FF）=0是不是这样一来就简单得多？大家可以试一下，我在给单位同事培训时也是这么教的，大家都说好。

若有不正确之处也请指正。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

10分钟搞定⼀级建造师双代号⽹络图6个参数的计算（各专业通⽤）下⾯给⼤家风险⼀个⼀级建造师考试中的⼀个必考点的⽅法，双代号⽹络图的参数计算。

这个知识点是⾮常⾮常重要的，所以⼤家务必掌握。

以下是我学习时，总结出来的⽅法，希望⼤家受益。

双代号⽹络图六个参数计算的⽅法1. 先掌握⼏个基本要点：2. 任何⼀个⼯作总时差≥⾃由时差3. ⾃由时差等于各时间间隔的最⼩值(这点对六时参数的计算⾮常⽤⽤)4. 关键线路上相邻⼯作的时间间隔为零，且⾃由时差=总时差5. 关键⼯作:总时差最⼩的⼯作6. 最迟开始时间—最早开始时间(最⼩)7. 最迟完成时间—最早完成时间(最⼩)8. 在⽹络计划中，计算⼯期是根据终点节点的最早完成时间的最⼤值。

计算步骤（1）先将各个参数的的位置了解清楚，并了解清楚计算顺序。

见下图。

（2）计算A上与A下；A 上再做 A 下；做的⽅向从起始⼯作往结束⼯作⽅向;起点的 A 上=0，下⼀个的 A 上=前⼀个的 A 下; 逢圈取⼤。

当遇到多指向时，要取数值⼤的 A 下。

A 下=A 上 t 过程(时间) 。

（3）计算B下与B上B 下再做 B 上；结束点 B 下=T(需要的总时间=结束⼯作节点中最⼤的 A 下)结束点 B 上=T-t 过程(时间)B 下=前⼀个的 B 上(这⾥的前⼀个是从终点起算的)遇到多指出去的时，取数值⼩的 B 上B 上=B 下—t 过程(时间)（4）计算总时差总时差=B 上—A 上=B 下—A 下（5）计算⾃由时差⾃由时差=紧后⼯作 A 上(取最⼩的)—本⼯作 A 下=紧后⼯作的最早开始时间—本⼯作的最迟开始时间 (有多个紧后⼯作的取最⼩值)最后送上计算⼝诀：从左到右计算，遇到有⼤⼩时取⼤;沿线累加，逢圈取⼤。

从右到左计算，遇到有⼤⼩时取⼩;逆线累减，逢圈取⼩。
