任务书一.设计题目扩频通信系统的仿真与分析二.设计的要紧内容扩频通信技术以其抗干扰、隐蔽、保密和多址等优越性已普遍应用于电力通信、导航、测距、定位等领域。
本设计通MATLAB 仿真软件，针对直接扩频系统，成立仿真模型，熟悉该系统的大体原理，进行特性分析，进一步了解扩频通信在CDMA 通信系统中的应用。
1 、DS 直接序列扩频通信系统的仿真分析，在理论上论述扩频通信的大体原理和理论基础，说明扩频通信的优势，和相关概念的综述，并对抗多径干扰做了详细的分析；二、扩频通信的关键技术-----扩频编码的概念、分类、相关性的意义及各类码型的特性一一加以介绍和分析；3、设计一个扩频通信系统，利用MATLAB 中SIMULINK 仿真工具进行建模和分析，重点对PN 码，m 序列进行验证分析，加深对扩频通信技术的明白得。
三. 目的1）把握MATLAB 的程序设计方式；2）学会利用SIMULINK 仿真工具进行建模和分析，能熟练利用MATLAB 的通信工具箱；3） 熟悉扩频通信技术的大体原理和特性分析；4） 明白得扩频通信在CDMA 通信系统的应用。
四、具体要求必做内容：（小组七）设计m 序列发生器，码序列为N=12 m 位 m ＝8单用户，信道信噪比SNR=4dB ，, 5dB ， dB ，多途径传输中设计两途径。
对所设计码型的自相关和相互关特性，不同情形下的通信性能指标（如信噪比等）分析。
选做内容：1 在各自基础上，设计不同的Gold序列发生器，Walsh序列发生器，并与原m序列发生器进行比较。
2扩频通信在IS-95 CDMA通信中的应用分析和仿真验证。
如前向通道和反向通道中，地址码的选用分析，性能分析。
目录任务书 (I)第一章绪论 (1)课程设计目的和意义 (1)设计要紧内容 (1)第二章扩频通信技术 (2)扩频通信大体概念 (2)扩频通信的要紧参数分析 (2)2．3扩频通信要紧特点 (3)扩频技术及扩频码 (3)CDMA扩频通信系统 (4)第三章M序列发生器及通信系统设计 (6)M序列简介 (6)M序列的产生 (6)M序列性质 (7)M序列自相关性分析 (11)M序列相互关性分析 (13)第四章M序列通信系统设计 (15)M序列扩频通信系统大体要求 (15)M序列扩频通信系统组成 (15)M序列扩频通信系统仿真分析 (17)M序列扩频通信系统总结 (19)第五章 GOLD序列发生器设计 (19)GOLD序列简介 (19)G OLD序列的大体性质 (20)GOLD序列发生器设计 (21)G OLD序列自相关系数分析 (24)G OLD序列相互关函数分析 (25)第六章 WALSH序列发生器设计 (28)码简介 (28)码发生器编程实现 (29)W ALSH码自相关系数分析 (32)W ALSH码相互关函数M ATLAB编程实现 (34)第六章总结 (36)参考文献 (37)说明 (38)摘要 最近几年来，扩频通信技术被普遍应用于移动通信、导航、卫星通信、电力通信等诸多领域，因其自身所具有的抗干扰能力强、隐蔽性好、可实现码分多址等特点，以后应用前景将加倍广漠。
第1篇一、实验目的1. 理解移动通信扩频技术的原理和基本概念。
2. 掌握扩频通信系统的组成和信号处理过程。
3. 通过实验验证扩频通信的抗干扰性能和频谱利用率。
4. 分析扩频通信在移动通信中的应用优势。
二、实验原理扩频通信是一种通过将信号扩展到较宽的频带上的通信技术，其基本原理是将信息数据通过一个与数据无关的扩频码进行调制，使得原始信号在频谱上扩展，从而提高信号的隐蔽性和抗干扰能力。
扩频通信的主要特点如下：1. 扩频：通过扩频码将信号扩展到较宽的频带上，提高信号的隐蔽性。
2. 抗干扰：由于信号频谱较宽，抗干扰能力强，可抵抗多径干扰、噪声等影响。
3. 频谱利用率：扩频通信采用码分复用（CDMA）技术，可充分利用频谱资源。
4. 分集：通过扩频码的不同，可实现信号的分集接收，提高通信质量。
三、实验设备1. 移动通信实验平台2. 信号发生器3. 信号分析仪4. 通信控制器5. 通信终端四、实验内容1. 扩频信号的产生（1）设置信号发生器，产生原始信号。
（2）选择合适的扩频码，进行扩频调制。
（3）观察扩频后的信号频谱，验证扩频效果。
2. 扩频信号的接收（1）设置通信控制器，模拟移动通信环境。
（2）将扩频信号发送到接收端。
（3）接收端对接收到的信号进行解扩频，恢复原始信号。
（4）观察解扩频后的信号，验证解扩频效果。
3. 抗干扰性能测试（1）在接收端加入噪声，观察信号变化。
（2）调整噪声强度，测试扩频信号的抗干扰性能。
4. 频谱利用率测试（1）设置多个扩频信号，进行码分复用。
（2）观察频谱，验证频谱利用率。
五、实验结果与分析1. 扩频信号的产生实验结果表明，通过扩频码调制，原始信号在频谱上得到了有效扩展，验证了扩频通信的基本原理。
2. 扩频信号的接收实验结果表明，接收端能够成功解扩频，恢复原始信号，验证了扩频通信的解扩频效果。
3. 抗干扰性能测试实验结果表明，扩频信号在加入噪声后，信号质量仍然较好，证明了扩频通信的抗干扰性能。
实验七、CDMA 扩频通信系统实验一、实验目的通过本实验将扩频解扩的单元实验串起来，让学生建立起CDMA 通信系统的概念，了解CDMA 通信系统的组成及特性。
二、实验内容1、搭建CDMA 扩频通信系统。
2、观察CDMA 扩频通信系统各部分信号。
3、观察两路信号码分多址及其选址。
三、基本原理扩频通信的理论基础是香农于1948年发表的《A Mathematical Theory of Communication 》一文，即著名的信息论。
香农信息论中有关信道的理论容量公式为： 2log 1S C W N ⎛⎫=+ ⎪⎝⎭ (20-1) 式（20-1）也被 称为香农定理，其中C 为信道容量，单位为bps ；W 为信道带宽（也被称为系统带宽）；/S N 为信噪比（dB ）。
式（20-1）给出了在给定信噪比/S N 和没有误码的情况下信道的理论容量C 与该信道带宽W 的关系。
从这个公式还可以得出也重要的结论：对于给定的信息传输速率，可以用不同的带宽和信噪比的组合来传输。
换言之，信噪比和信道带宽可以互换。
扩频通信系统正是利用这一理论，将信道带宽扩展许多倍以换取信噪比上的好处，增强了系统的抗干扰能力。
图20-1 典型的扩频通信系统模型一个典型的扩频通信系统框图如图20-1所示。
由图20-1可以看出，扩频通信系统主要由原始信息、信源编译码、信道编译码（差错控制）、载波调制与解调、扩频调制与解扩和信道六大部分组成。
信源编码的目的是减小信息的冗余度，提高信道的传输效率。
信道编码（差错控制）的目的是增加信息在信道传输轴格的冗余度，使其具有检错或纠错能力，提高信道传输质量。
调制部分的目的是使经过信道编码后的符号能在适当的频段传输，通常使用的数字信号调制方式为振幅键控、移频键控、移相键控，在码分多址移动通信中使用QPSK 和OQPSK都是PSK的改进型。
扩频通信和解扩是为了提高系统的抗干扰能力而进行的信号频谱展宽和还原。
可见，与传统通信系统相比较，该系统模型中多了扩频和解扩两个部分，经过解扩，在信道中传输的是一个宽带的低谱密度的信号。

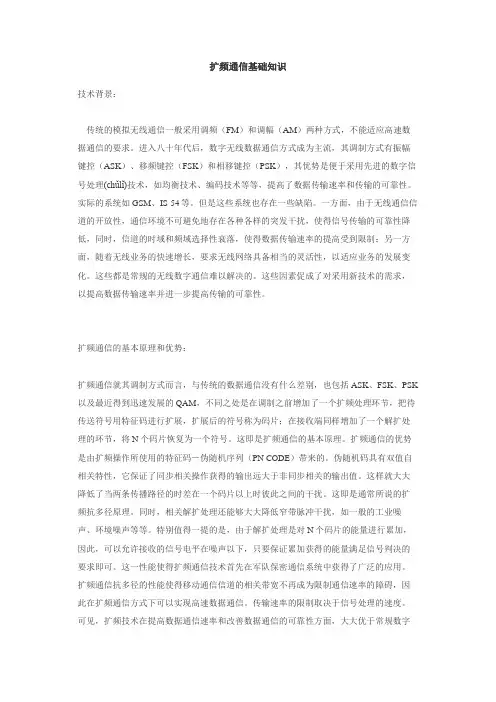

扩频通信基础知识技术背景：传统的模拟无线通信一般采用调频（FM）和调幅（AM）两种方式，不能适应高速数据通信的要求。
进入八十年代后，数字无线数据通信方式成为主流，其调制方式有振幅键控（ASK）、移频键控（FSK）和相移键控（PSK），其优势是便于采用先进的数字信号处理(chǔlǐ)技术，如均衡技术、编码技术等等，提高了数据传输速率和传输的可靠性。
实际的系统如GSM、IS-54等。
但是这些系统也存在一些缺陷。
一方面，由于无线通信信道的开放性，通信环境不可避免地存在各种各样的突发干扰，使得信号传输的可靠性降低，同时，信道的时域和频域选择性衰落，使得数据传输速率的提高受到限制；另一方面，随着无线业务的快速增长，要求无线网络具备相当的灵活性，以适应业务的发展变化。
这些都是常规的无线数字通信难以解决的。
这些因素促成了对采用新技术的需求，以提高数据传输速率并进一步提高传输的可靠性。
扩频通信的基本原理和优势：扩频通信就其调制方式而言，与传统的数据通信没有什么差别，也包括ASK、FSK、PSK 以及最近得到迅速发展的QAM，不同之处是在调制之前增加了一个扩频处理环节，把待传送符号用特征码进行扩展，扩展后的符号称为码片；在接收端同样增加了一个解扩处理的环节，将N个码片恢复为一个符号。
这即是扩频通信的基本原理。
扩频通信的优势是由扩频操作所使用的特征码－伪随机序列（PN CODE）带来的。
伪随机码具有双值自相关特性，它保证了同步相关操作获得的输出远大于非同步相关的输出值。
这样就大大降低了当两条传播路径的时差在一个码片以上时彼此之间的干扰。
这即是通常所说的扩频抗多径原理。
同时，相关解扩处理还能够大大降低窄带脉冲干扰，如一般的工业噪声、环境噪声等等。
特别值得一提的是，由于解扩处理是对N个码片的能量进行累加，因此，可以允许接收的信号电平在噪声以下，只要保证累加获得的能量满足信号判决的要求即可。
这一性能使得扩频通信技术首先在军队保密通信系统中获得了广泛的应用。

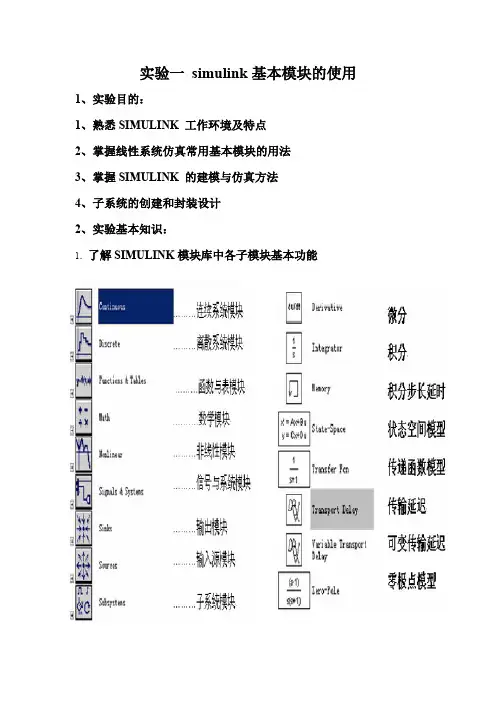

实验一simulink基本模块的使用1、实验目的：1、熟悉SIMULINK 工作环境及特点2、掌握线性系统仿真常用基本模块的用法3、掌握SIMULINK 的建模与仿真方法4、子系统的创建和封装设计2、实验基本知识：1．了解SIMULINK模块库中各子模块基本功能2.SIMULINK 的建模与仿真方法 （1）打开模块库，找出相应的模块。
鼠标左键点击相应模块，拖拽到模型窗口中即可。
（2）创建子系统：当模型大而复杂时，可创建子系统。
（3）设置仿真控制参数。
3、实验内容练习：系统的开环传递函数为2s+1/3s²+s+1,求系统单位负反馈闭环单位阶跃响应曲线。
答：实验二直接序列扩频1、实验目的1、通过本实验掌握基带信号m序列扩频原理及方法，掌握扩频前后信号在时域及频域上的变化。
2、通过本实验掌握基带信号Gold序列扩频原理及方法，掌握扩频前后信号在时域及频域上的变化。
2、实验内容1、观察扩频前后信息码的时域变化。
2、观察扩频前后信息码的频域变化。
3、观察已调信号在扩频前后的频域变化。
3、基本原理扩展频谱通信系统是指将待传输信息的频谱用某个特定的扩频函数扩展成为宽频带信号后送入信道中传输，在接收端利用相应手段将信号解压缩，从而获取传输信息的通信系统。
也就是说在传输同样信息时所需的射频带宽，远比我们已熟知的各种调制方式要求的带宽要宽得多。
扩频带宽至少是信息带宽的几十倍甚至几万倍。
这一定义包括以下三方面的意思：（1）信号频谱被展宽了。
在常规通信中，为了提高频率利用率，通常都是采用大体相当带宽的信号来传输信息，即在无线电通信中射频信号的带宽和所传信息的带宽是属于同一个数量级的，但扩频通信的信号带宽与信息带宽之比则高达100～1000，属于宽带通信，原因是为了提高通信的抗干扰能力，这是扩频通信的基本思想和理论依据。
扩频通信系统扩展的频谱越宽，处理增益越高，抗干扰能力就越强。
（2）采用扩频码序列调制的方式来展宽信号频谱。
《扩频通信技术及应用》
课程总结
院系：计算机科学与技术学院
专业：通信工程
年级班级：
学号：
姓名：张程毅
一、引言
长期以来，扩频通信主要用于军事保密通信和电子对抗系统，随着世界范围政治格局的变化和冷战的结束，该项技术才逐步转向"商业化"。
数年前扩频通信在我国通信领域仍鲜为人知，有关资料介绍也比较少，一九九三年开始, 吉隆公司即致力于向我国引进扩频产品, 已经在电力、金融、公安、交通等行业收到了明显的社会、经济效益，引起国内通信界人士的广泛注意。
二、扩频通信的简介
我们知道，传输任何信息都需要一定的带宽，称为信息带宽。
例如语音信息的带宽大约为、普通电视图像信息带宽大约为。
为了充分利用频率资源，通常都是尽量压缩传输带宽。
如电话是基带传输，人们通常把带宽限制在左右。
如使用调幅信号传输，因为调制过程中将产生上下两个边带，信号带宽需要达到信息带宽的两倍，而在实际传输中，人们采用压缩限幅技术，把广播语音的带宽限制在大约为×左右；采用边带压缩技术，把普通电视信号包括语音信号一起限制在×左右。
即使在普通的调频通信上，人们最大也只把信号带宽放宽到信息带宽的十几倍左右，这些都是采用了窄带通信技术。
扩频通信属于宽带通信技术，通常的扩频信号带宽与信息带宽之比将高达几百甚至几千倍。
至于为什么要浪费资源这样做呢，主要目的就是用来保证信息安全和抗干扰用！
扩频通信，即扩展频谱通信技术（），它的基本特点是其传输信息所用信号的带宽远大于信息本身的带宽。
除此以外，扩频通信还具有如下特征:
. 是一种数字传输方式；
.带宽的展宽是利用与被传信息无关的函数(扩频函数)对被传信息进行调制实现的；
. 在接收端使用相同的扩频函数对扩频信号进行相关解调，还原出被传信息。
.抗干扰能力强。
这是扩频通信的基本特点，是所有通信方式无法比拟的。
.宽带传输，抗衰落能力强。
.由于采用宽带传输，在信道中传输的有用信号的功率比干扰信号的功率低得多，因此信号好像隐蔽在噪声中；即功率话密度比较低，有利于信号隐蔽。
.利用扩频码的相关性来获取用户的信息，抗截获的能力强。
三、扩频通信的理论基础
根据仙农()在信息论研究中总结出的信道容量公式，即仙农公式：
×()
式中：信息的传输速率有用信号功率频带宽度噪声功率
由式中可以看出：
为了提高信息的传输速率，可以从两种途径实现，既加大带宽或提高信噪比。
换句话说，当信号的传输速率一定时，信号带宽和信噪比是可以互换的，即增加信号带宽可以降低对信噪比的要求，当带宽增加到一定程度，允许信噪比进一步降低，有用信号功率接近噪声功率甚至淹没在噪声之下也是可能的。
扩频通信就。
