电磁式电压互感器引发铁磁谐振原因及消谐措施分析近年来，在35kV及以下中性点不接地系统中，电磁式电压互感器饱和引发的铁磁谐振过电压，熔断压变熔丝，烧毁电压互感器，甚至是系统事故案例恨多。

那么，一起了解下系统中的电压互感器有什么作用？电压互感器主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能等，对电力系统很重要。

根据电压互感器行业市场运行的数据现状，了解到配电网电压互感器使用类型占比如下图。

由于电磁式电压互感器存在铁芯，在励磁特性曲线中，当施加的励磁电流增加，而激励出电压值增加幅度较小或不变，出现拐点。

即随着励磁电流的增加，激励出的电压变化很小或不变（在这过程中电感是下降），称为PT的饱和特性。

电压互感器的空母线突然合闸、系统发生单相接地故障。

在这两种情况下,电压互感器一次电流都会出现很大的励磁涌流;使电压互感器一次电流增大60倍左右,造成电压互感器饱和，从而诱发电压互感器产生过电压。

电压互感器发生铁磁谐振时系统的线电压指示不变,还可能引起其高压侧熔断器熔断,造成继点保护和自动装置的误动作，不仅会给电压互感器造成损害，严重时还可能影响电网安全运行。

通常情况下发生铁磁谐振时会产生以下危害：（1）在一次熔断器尚未熔断时;可能使电压互感器烧毁。

（2）在一次熔断器熔断时,则无法读取系统的正确电压值。

系统发生铁磁谐振，通常采用以下消除措施：（1）当只带电压互感器的空载母线产生基波谐振时;应立即投人一个备用设备,改变电网参数,消除谐振。

（2）当发生单相接地产生电压互感器分频谐振时,应立即投人一个单相负荷。

由于分频谐振具有零序性质,故此时投人三相对称负荷不起作用。

（3）铁磁谐振造成电压互感器一次熔断器熔断或电压互感器烧毁，应加装KLMP系列流敏型消谐器和KLMP系列微机消谐装置，消除铁磁谐振，使电压互感器的正常运行。

综上可知，35kV及以下中性点不接地系统中，选用全绝缘电磁式电压互感器加装KLMP系列流敏型消谐装置，有效防止铁磁谐振过电压，确保设备安全运行。

电磁式电压互感器发生铁磁谐振的危害及解决措施发表时间：2016-11-09T09:25:29.473Z 来源：《电力设备》2016年第16期作者：程新恒张献红[导读] 谐振的危害非常大必须采取措施加以解决。

在常村变10KV电压互感器一次侧加装消谐器后再没有发生谐振现象。

（国网河南叶县供电公司河南平顶山 467200）摘要：电力系统中电磁式电压互感器由于激磁特性的非线性，当系统进行操作及发生故障等造成电压发生波动时，一旦满足电网感抗等于容抗条件时便发生串联谐振，产生谐振过电压。

且过电压倍数高，持续时间长。

轻者造成电磁式电压互感器熔丝熔断、电压互感器烧毁、重者造成电网设备绝缘损毁、相间短路、保护装置误动作等，因此必须采取措施，加装一次消谐器。

破坏谐振发生条件，预防谐振发生。

关键词：电磁式电压互感器谐振；危害；处理引言电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种串联振荡回路，在一定的能源作用下，导致系统某些元件出现严重的过电压，给电网安全稳定运行带来不利影响，这种现象称为串联谐振现象，由于电磁式电压互感器激磁特性的非线性，当电压发生波动使网络中感性阻抗等于容性阻抗时，便产生串联谐振过电压。

这种谐振过电压统称为铁磁谐振过电压。

特别是遇有激磁特性不好（易饱和）的电磁式电压互感器及系统发生单相对地闪络或接地时，更容易引发谐振过电压。

轻者令到电磁式电压互感器的熔断器熔断、匝间短路或爆炸；重者则发生避雷器爆炸、相间短路、保护装置误动作等严重威胁电力系统和电气设备运行安全的事故。

一、铁磁谐振发生的原因电路是电流流通的路径，在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。

电抗呈现感性或容性，电力系统正常运行时，电抗呈感性，当长距离输电且负荷较小时或系统投入电容器较多时则电抗呈容性。

而一旦，虚部为零（感抗等于容抗），即阻抗完全为电阻时，就构成了触发谐振的条件，谐振便产生了。

电压互感器铁磁谐振过电压浅析摘要：高压系统中的铁磁谐振过电压是电力系统常见的过电压之一，是由于变电站倒闸操作或在运行时接地故障消除等原因引起的，其实质就是电磁式电压互感器励磁特性饱和，激发铁磁谐振。

发生铁磁谐振过电压，不但对大量电力设备和系统安全运行带来危害，还严重危及人身安全，必须予以足够重视和防范。

关键词：铁磁谐振过电压防范措施一、引言由于10kV设备多为高压三相设备，当单相接地时，为了保证三相电压还能继续保持平衡、对称的关系，系统能够持续运行，提高供电可靠性，因此10kV系统多采用不接地运行方式。

为了能正确识别单相接地故障，并对电网电压进行监测，这就需要10kV系统中的电压互感器中性点接地。

当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压，出现相对地电压不稳定、接地指示误动作、电压互感器高压保险丝熔断等异常现象，严重时会导致电压互感器烧毁，继而引发其它事故。

二、铁磁谐振过电压原理铁磁谐振仅发生在含有铁芯电感的电路中。

当电感元件带有铁芯时（如变压器、电压互感器等），一般都会出现饱和现象，这时电感不再是常数，而是随着电流或磁通的变化而变化，在满足一定条件时，就会产生铁磁谐振现象。

铁磁元件的饱和特性，使其电感值呈现非线性特性，所以铁磁谐振又称为非线性谐振。

为探讨铁磁谐振过电压最基本的特性，可利用图1的L-C串联谐振电路进行分析。

假设正常运行条件下，其初始感抗大于容抗（ωL > 1/ωC），电路不具备谐振的条件，而电感线圈中出现涌流时就有可能使铁芯饱和，感抗下降，使ωL = 1/ωC，满足串联谐振条件，产生谐振。

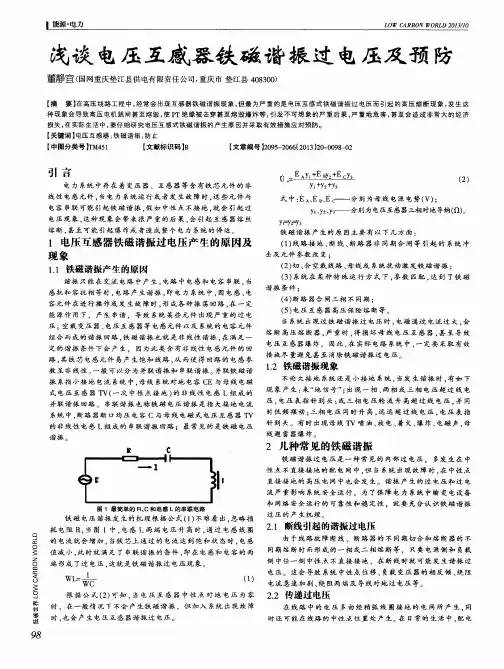

图1 串联铁磁谐振电路图2为铁芯电感和电容上的电压（U L、U C）（有效值）随电流变化的曲线。

U C为一直线；在铁芯为饱和时U L基本上是一直线，当电流增大，铁芯饱和后，电感值减小，U L不再是直线，因此两条伏安特性曲线必相交，这时产生铁磁谐振的前提。

电磁式电压互感器铁磁谐振产生及治理方法摘要：电磁式电压互感器大量应用于35kV及以下中性点不接地电力系统中，铁磁谐振在电力系统中的频发导致电磁式电压互感器烧损，严重时甚至发生爆炸事故。

本文主要针对某330kV变电站发生铁磁谐振导致电磁式电压互感器烧损并进一步导致主变进区短路使主变绕组烧损进行分析，且对电压互感器发生铁磁谐振的原因及防止措施提出可行性意见，保证电网安全稳定运行。

关键词：电磁式电压互感器、铁磁谐振、消除措施1、引言随着电网高速发展，电磁式电压互感器作为保护与计量设备广泛应用于35kV 及以下电压等级的中性点不接地系统中。

但系统中发生单相接地故障或者开关开断操作时，电磁式电压互感器等电磁元件与电网系统中电容元件以及线路对地电容等形成谐振回路，系统中产生能够激发铁磁谐振的谐振频率。

变电站35kV及以下系统大量安装电磁式电压互感器，然而由于电磁式电压互感器电磁特性，经常发生铁磁谐振，导致电压互感器烧损，严重时甚至发生爆炸事故。

本文结合实际事故进行原因分析，并提出相应的预防治理措施。

2、事故现象及初步结论2.1 事故发生过程某日03时10分40秒，某330kV变电站#1主变低压侧35kV#1电容器#3561开关动作合闸，#1主变三侧电压无异常。

03时25分19秒030毫秒，35kV#1电容器#3561开关动作分闸，#1电容器组退出运行，35kV I段母线三相电压发生畸变，故障录波显示最大电压幅值达到56kV如图1所示。

35kV#1电容器、#2电容器、#1所用变保护报频率异常、装置报警。

该过程持续到03时48分52秒910毫秒，故障持续时间为23分34秒。

图1 #1电容器组退出运行后电压开始畸变03时49分24秒794毫秒，#1主变35kV侧C相电压互感器断线，发生35kV I母C相单相接地故障，35kV#1电容器、#2电容器、#1所用变保护报频率异常、03时49分24秒814毫秒，#1主变保护装置运行异常。

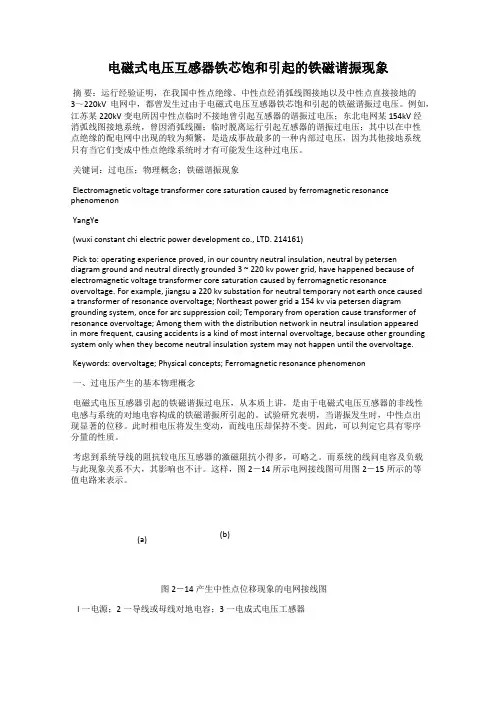

电磁式电压互感器铁芯饱和引起的铁磁谐振现象摘要：运行经验证明，在我国中性点绝缘、中性点经消弧线图接地以及中性点直接接地的3～220kV电网中，都曾发生过由于电磁式电压互感器铁芯饱和引起的铁磁谐振过电压。

例如，江苏某220kV变电所因中性点临时不接地曾引起互感器的谐振过电压；东北电网某154kV经消弧线图接地系统，曾因消弧线圈；临时脱离运行引起互感器的谐振过电压；其中以在中性点绝缘的配电网中出现的较为频繁，是造成事故最多的一种内部过电压，因为其他接地系统只有当它们变成中性点绝缘系统时才有可能发生这种过电压。

关键词：过电压；物理概念；铁磁谐振现象Electromagnetic voltage transformer core saturation caused by ferromagnetic resonance phenomenonYangYe(wuxi constant chi electric power development co., LTD. 214161)Pick to: operating experience proved, in our country neutral insulation, neutral by petersen diagram ground and neutral directly grounded 3 ~ 220 kv power grid, have happened because of electromagnetic voltage transformer core saturation caused by ferromagnetic resonance overvoltage. For example, jiangsu a 220 kv substation for neutral temporary not earth once causeda transformer of resonance overvoltage; Northeast power grid a 154 kv via petersen diagram grounding system, once for arc suppression coil; Temporary from operation cause transformer of resonance overvoltage; Among them with the distribution network in neutral insulation appearedin more frequent, causing accidents is a kind of most internal overvoltage, because other grounding system only when they become neutral insulation system may not happen until the overvoltage.Keywords: overvoltage; Physical concepts; Ferromagnetic resonance phenomenon一、过电压产生的基本物理概念电磁式电压互感器引起的铁磁谐振过电压，从本质上讲，是由于电磁式电压互感器的非线性电感与系统的对地电容构成的铁磁谐振所引起的。

浅析电压互感器铁磁谐振过电压防范措施电压互感器是电力系统中常见的一种测量设备，其作用是将高压变电器的高电压变换为低电压用于测量和保护系统。

电压互感器在运行过程中会受到各种干扰和影响，其中铁磁谐振过电压是一个常见的问题。

本文将对电压互感器铁磁谐振过电压的原因进行分析，并提出相应的防范措施。

一、铁磁谐振过电压的原因1. 铁芯饱和电压互感器的铁芯在运行过程中，会受到系统电压的影哨，当系统电压过高时，铁芯可能会发生饱和现象。

当铁芯饱和时，会导致互感器的谐振频率发生变化，从而产生过电压。

2. 负载变化3. 保护动作在系统故障或过载状态下，保护设备会进行动作，引发短时过电压。

这种过电压也可能引起电压互感器的铁磁谐振现象。

1. 加强互感器绝缘为了防范铁磁谐振过电压的发生，首先要确保互感器的绝缘性能良好。

在选择互感器时，应选择具有较高击穿电压的绝缘材料，以提高互感器的绝缘强度。

2. 优化互感器设计在互感器的设计过程中，应该根据系统的电压和负载特性，优化互感器的结构和参数，以减少铁磁谐振过电压的可能性。

3. 使用补偿电容器在互感器的设计中，可以加入合适的补偿电容器来抵消铁磁谐振过电压。

补偿电容器的选择和布置是一个复杂的工程问题，需要根据实际系统情况进行综合考虑。

4. 定期检测为了确保电压互感器的正常运行，需要定期对其进行检测和维护。

通过定期检测，可以及时发现互感器存在的问题，并采取相应的措施进行修复。

5. 系统优化在系统设计和运行过程中，应该保持系统的稳定性，避免出现系统过载或短路等故障情况，以减少铁磁谐振过电压的发生。

电压互感器铁磁谐振过电压是一个常见的问题，但通过合理的设计和操作措施，可以有效地防范和解决这一问题，从而确保电力系统的安全稳定运行。

希望本文的分析和建议能够为电力系统工程技术人员在实际工作中提供一些参考和帮助。

电磁式电压互感器铁磁谐振的原理及其消除措施白瑞雪,高红杰,李亚峰（西安供电局，陕西西安，710032）摘要：电磁式电压互感器的铁磁谐振是非有效接地系统中常见的一种现象。

HAROLD A.PETERSON建立了铁磁谐振的经典研究模型。

本文阐述了谐振产生的机理，应用PETERSON铁磁谐振经典模型对电压互感器的各种防铁磁谐振措施的原理和其优缺点进行了分析，并对指出在设计中应注意的问题。

关键词铁磁谐振；消谐措施；消谐器；设计；Principle of Electromagnetism Type V oltage Transformer’s Ferro-resonance and VariousTreatments to Eliminate Ferro-resonanceBAI Ruixue, GAO Hongjie, LI Yafeng(Xi’an Power supply Bureau, Xi’an 710032, China)Abstract:E lectromagnetism Type V oltage Transformer’s ferro-resonance is common in non-effective earthing system. HAROLD A. PETERSON builds the classic model for researching ferro-resonance. This paper discusses the mechanism of resonance, and by using HAROLD’ model, analyses the merit and the fault of the various treatments of eliminating ferro-resonance, points out the key factors in design of eliminating ferro-resonance.Key words: Ferro-resonance; Treatments to eliminate ferro-resonance；Resonance eliminator; Design0引言在电力系统中引起电网过电压的原因很多，其中谐振过电压出现频繁，其危害性较大。

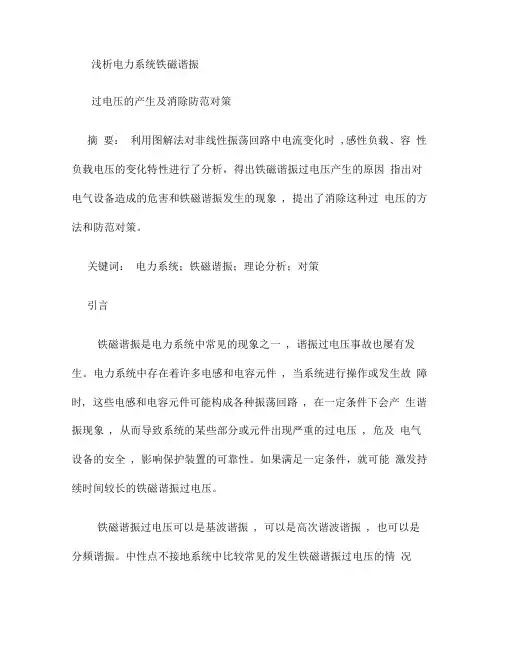

浅析电力系统铁磁谐振过电压的产生及消除防范对策摘要：利用图解法对非线性振荡回路中电流变化时,感性负载、容性负载电压的变化特性进行了分析，得出铁磁谐振过电压产生的原因指出对电气设备造成的危害和铁磁谐振发生的现象, 提出了消除这种过电压的方法和防范对策。

关键词：电力系统；铁磁谐振；理论分析；对策引言铁磁谐振是电力系统中常见的现象之一, 谐振过电压事故也屡有发生。

电力系统中存在着许多电感和电容元件, 当系统进行操作或发生故障时, 这些电感和电容元件可能构成各种振荡回路, 在一定条件下会产生谐振现象, 从而导致系统的某些部分或元件出现严重的过电压, 危及电气设备的安全, 影响保护装置的可靠性。

如果满足一定条件，就可能激发持续时间较长的铁磁谐振过电压。

铁磁谐振过电压可以是基波谐振, 可以是高次谐波谐振, 也可以是分频谐振。

中性点不接地系统中比较常见的发生铁磁谐振过电压的情况有:接有电磁式电压互感器的空载母线;配电变压器高压线圈对地短路; 用电磁式电压互感器在高压侧进行双电源的定相; 输电线路一相断线后一端接地以及开关非同步动作等。

铁磁谐振过电压可以在3〜330KV的任何系统中，甚至在有载长线的情况下发生，过电压幅值一般不超过1.5〜2.5Uxg最高运行相电压，个别可达3.5 Uxg;谐振过电压持续时间长，可达十分之几秒以上，甚至可能长期存在, 因此不能用避雷器限制。

铁磁谐振过电压的表现形式可能是单相、两相或三相对地电压升高, 出现虚幻接地现象或不正确的接地指示; 或者高, 或以低频摆动, 引起绝缘闪络或避雷器爆炸; 或产生高次谐波在互感器中出现过电流, 引起熔断器熔断或互感器烧毁等。

1 铁磁谐振过电压产生的原因电磁式电压互感器引起的谐振过电压, 从本质上讲是由于电磁式电压互感器的非线性励磁电感与系统的对地电容构成的铁磁谐振引起的电网中性点不稳定现象。

铁磁谐振过电压产生的必要和充分条件为(1 系统电源中性点对地绝缘。

电磁式电压互感器为什么会引起铁磁谐振过电压呢？运行经验证明，在我国中性点绝缘、中性点经消弧线图接地以及中性点直接接地的3~220kV电网中，都曾发生过由于电磁式电压互感器铁芯饱和引起的铁磁谐振过电压。

我们知道发生铁磁谐振过电压不仅或损坏电气设备，严重时可能影响系统的安全可靠运行。

今天我们一起来了解下电压互感器为什么会出现铁磁谐振现象呢电磁式电压互感器引起的铁磁谐振过电压。

其中以在中性点绝缘的配电网中出现的较为频繁，是造成事故最多的一种内部过电压，因为其他接地系统只有当它们变成中性点绝缘系统时才有可能发生这种过电压。

当这种过电压发生时，由于互感器的铁芯饱和，导致其绕组的励磁电流大大增加，严重时可达其额定励磁电流的百倍以上，从而引起互感器的熔断器馆断、喷油、绕组烧毁甚至爆炸;有些情况下，这种过电压可能产生3.0倍左右的相电压，引起绝缘闪络或避雷器爆炸。

另外，当这种过电压发生时，还会出现虚幻接地现象，其实电网中共天接地的处所，这给运行值班人员造成错觉。

总之，当发生这种过电压时，将会给电网的安全运行带来很大的威胁，因此引起电力系统的普遍重视。

电磁式电压互感器引起的铁磁谐振过电压。

其中以在中性点绝缘的配电网中出现的较为频繁，是造成事故最多的一种内部过电压，因为其他接地系统只有当它们变成中性点绝缘系统时才有可能发生这种过电压。

正常运行时，互感器铁芯不饱和，所以并联支路处于容性状态。

不会出现中性点不稳定现象，即中性点电位与地电位是重合的。

当电网中发生某种冲击扰动时，铁芯电感因受到“激发”而呈现不同程度的饱和，从而破坏了三相电路的对称性，即YA≠YB≠YC。

因此，中性点位移必然出现，而且位移电压可以是工频频率的，也可以是谐波频率的，形成所谓工频、分频或高频铁磁谐振过电压。

为预防谐振的发生，我们必须采取有效的措施。

因此，建议采用流敏型消谐装置进行电压互感器的相电压的监控以及消谐。

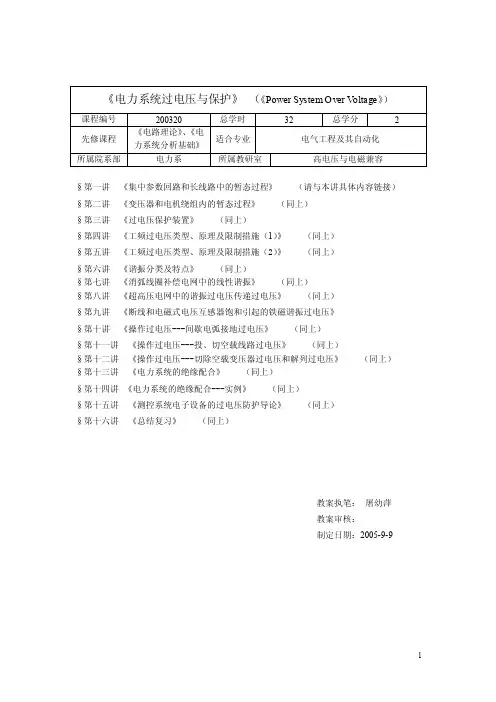

§第一讲《集中参数回路和长线路中的暂态过程》（请与本讲具体内容链接）§第二讲《变压器和电机绕组内的暂态过程》（同上）§第三讲《过电压保护装置》（同上）§第四讲《工频过电压类型、原理及限制措施（1）》（同上）§第五讲《工频过电压类型、原理及限制措施（2）》（同上）§第六讲《谐振分类及特点》（同上）§第七讲《消弧线圈补偿电网中的线性谐振》（同上）§第八讲《超高压电网中的谐振过电压传递过电压》（同上）§第九讲《断线和电磁式电压互感器饱和引起的铁磁谐振过电压》§第十讲《操作过电压---间歇电弧接地过电压》（同上）§第十一讲《操作过电压---投、切空载线路过电压》（同上）§第十二讲《操作过电压---切除空载变压器过电压和解列过电压》（同上）§第十三讲《电力系统的绝缘配合》（同上）§第十四讲《电力系统的绝缘配合---实例》（同上）§第十五讲《测控系统电子设备的过电压防护导论》（同上）§第十六讲《总结复习》（同上）教案执笔：屠幼萍教案审核：制定日期：2005-9-9§第 11 《操作过电压---投、切空载线路过电压》一、教学目标1. 掌握投、切空载线路过电压形成的物理过程及数学分析；2. 掌握影响投、切除空载线路过电压的因素；3. 掌握投、切除空载线路过电压的危害性及其防护措施。
