图像显示及分析方法
图像调节
通过调节亮度、对比度、焦距等参数，优化 图像质量。
图像测量
使用测量工具对图像进行测量，获取病灶大 小、距离等信息。
图像冻结
将动态图像冻结，以便进行分析和诊断。
诊断分析
结合临床资料和其他检查结果，进行诊断分 析。
04
常见疾病的超声诊断
泌尿系统疾病的超声诊断
肾结石
超声可见肾脏内强回声团伴声影，可 随体位变化移动。
肾囊肿
超声可见肾脏内无回声区，壁薄、内 壁光滑。
输尿管结石
超声可观察输尿管扩张、结石梗阻部 位有较强回声团伴声影。
前列腺增生
超声可观察前列腺体积增大、中央沟 变浅。
妇科疾病的超声诊断
子宫肌瘤
子宫内膜异位症
超声可见子宫形态失常、回声不均匀，肌 瘤部位回声增强。
接收电路
接收探头拾取的反射回的超声 波，将其转化为电信号。
信号处理电路
对接收到的信号进行处理，如 放大、滤波、数据转换等。
图像显示电路
将处理后的信号转化为图像， 显示在屏幕上。
探头及使用方法
探头类型
分为凸阵探头、线阵探头和相 控阵探头等。
探头选择
根据检查部位和目的选择合适 的探头。
探头使用
将探头放置在检查部位，调整 探头角度和焦点等参数。
诊断准确率高
随着超声技术的不断发展，超声诊断的准 确率不断提高，对于一些常见病和多发病 的准确率已经非常高。
超声诊断的限度及未来发展
技术限制
虽然超声诊断具有很多优点，但 是其也受到一些技术上的限制。 例如，对于一些肥胖、疤痕、气 体等干扰因素，超声检查的图像

超声诊断ppt课件

超声诊断ppt课件

超声造影诊断
总结词
超声造影诊断是一种增强像技术，通过注射造影剂来增强超声信号，提高病变的检出率。
详细描述
超声造影诊断在常规超声诊断的基础上，通过注射造影剂来增强超声信号。这种技术可以显著提高病变的检出率 ，对于肿瘤、血管病变等疾病的诊断具有重要意义。同时，超声造影诊断具有无创、无痛、无辐射等优点，是医 学影像学中的一种重要技术。
子宫肌瘤
超声可观察子宫内有无异常回声，判断是否 为子宫肌瘤。
子宫内膜异位症
超声可观察子宫、卵巢及盆腔的情况，判断 是否存在子宫内膜异位症。
卵巢囊肿
超声可发现卵巢内有无异常回声，判断是否 为卵巢囊肿。
盆腔炎
超声可观察盆腔内有无积液、炎症等情况， 判断是否存在盆腔炎。
心血管疾病的超声诊断
先天性心脏病
超声可观察心脏的结构、血流情况等 ，判断是否存在先天性心脏病。
与CT检查相比
CT检查的分辨率更高，能够观察 到更细微的结构，但超声检查无 辐射、价格低廉且实时成像。
与MRI检查相比
MRI检查对软组织的观察效果非 常好，但价格昂贵且检查时间长 ，而超声检查则具有实时、便携 等优势。
05
CHAPTER
超声诊断的未来发展
高频超声技术
总结词
高频超声技术能够提供高分辨率的图像，有助于更准确地诊断疾病。
超声诊断利用超声波的反射、折射、衍射等物理性质，将声波信号转化为图像，以 观察人体内部结构。
超声诊断的原理
超声诊断的原理是利用超声波 与人体组织间的相互作用，将 声波信号转化为图像信号。
当超声波遇到人体组织时， 会产生反射、折射、散射等 物理现象，这些声波信号被 接收并处理后，形成图像。
图像的亮度或灰度等级反映了 人体组织对超声波的反射程度 ，从而显示出人体内部结构的

超声医学基础ppt课件

超声医学基础ppt课件
31
THANKS
感谢观看
2024/1/27
32
保穿刺安全。
17
超声引导下药物注射治疗
技术原理
在超声引导下，将药物准确注 射至病变部位，达到局部治疗
的目的。
2024/1/27
药物选择
根据病变性质和部位选择合适 的药物，如硬化剂、化疗药物 等。
操作步骤
确定注射点、消毒铺巾、超声 引导下穿刺至病变部位、缓慢 注射药物、拔针后按压止血。
注意事项
确保药物准确注射至病变部位 ，避免药物外渗和误伤周围正
甲状腺结节
甲状腺内出现圆形或椭圆形结 节，边界清晰，内部回声均匀
或不均匀。
2024/1/27
13
超声图像质量评价
分辨率
指超声图像中能够分辨 两个相邻点的最小距离 ，分辨率越高，图像越
清晰。
2024/1/27
对比度
指超声图像中不同组织 结构之间的灰度差别， 对比度越高，组织结构
越易于识别。
均匀性
指超声图像中同一组织 结构内部灰度的均匀程 度，均匀性越好，图像
2024/1/27
29
案例二：肝脏局灶性病变诊断思路
肝脏局灶性病变概述
简要介绍肝脏局灶性病变的定义、分类和流行病学特点。
2024/1/27
超声表现与鉴别要点
详细阐述肝脏局灶性病变在超声下的表现，包括回声、形 态、边界、血流等特征，以及不同类型病变的鉴别要点。
临床意义与处理方法
探讨肝脏局灶性病变的临床意义，如恶性风险、肝功能等 ，以及针对不同类型病变的处理方法，如增强CT/MRI检 查、手术等。
禁忌症
严重心肺功能不全、凝血 功能障碍等患者不宜进行 介入治疗。

超声医学ppt课件

超声医学ppt课件

2024/1/27
M型超声心动图诊断法优缺点
操作简便、重复性好，但信息量相对较少，对取样线的选择要求较高。
10
彩色多普勒血流显像诊断法
彩色多普勒血流显像诊断法原理
01
利用多普勒效应原理，检测血流中红细胞散射的超声
波信号，通过计算机处理后形成彩色血流图像。
彩色多普勒血流显像诊断法应用
02 广泛应用于心血管、腹部、妇产科等领域，可直观显
6
02
超声诊断方法及应用
2024/1/27
7
A型超声诊断法
01
A型超声诊断法原理
利用超声波在人体组织中的反射、折射等物理特性，通过测量回声信号
的时间和幅度，得到组织界面的距离和反射强度信息。
02
A型超声诊断法应用
主要用于眼科、颅脑等浅表器官的检查，如测量眼轴长度、检测颅内病
变等。
03
A型超声诊断法优缺点
进行实时动态观察。
B型超声诊断法优缺点
03
信息丰富、直观易懂，但对设备性能和操作技术要求较高。
9
M型超声心动图诊断法
M型超声心动图诊断法原理
在B超图像的基础上，通过选择特定的取样线，对心脏结构进行一维动态扫描，得到心脏 各结构的运动曲线。
M型超声心动图诊断法应用
主要用于心脏结构和功能的评估，如测量心脏大小、室壁厚度、心脏收缩和舒张功能等。
胰腺癌
超声表现为胰腺内低回声 或混合回声结节，边界不 清，内部回声不均匀，可 伴有后方回声衰减。
15
脾脏疾病超声诊断
脾囊肿
超声表现为脾内圆形或椭圆形无 回声区，壁薄光滑，后方回声增
强。
脾血管瘤
超声表现为脾内高回声结节，边 界清晰，内部回声不均匀，可有

21536_超声基础知识最新版本ppt课件

21536_超声基础知识最新版本ppt课件

术中超声
在手术过程中利用超声实 时监测，提高手术安全性 和准确性。
17
其他医学领域应用前景
超声治疗
利用超声波的能量进行无创或微创治疗，如超声消融、超声碎石等。
超声造影
利用超声造影剂提高图像对比度，辅助诊断微小病变。
超声弹性成像
通过测量组织硬度来评估病变性质，为临床提供更多信息。
超声分子成像
利用特异性分子探针进行超声成像，实现疾病的早期诊断和治疗监测。
超声原理
超声波的产生主要依赖于压电效应或磁致伸缩效应。通过特定频率的交变电压 或磁场作用于压电晶体或磁致伸缩材料，使其产生机械振动，从而发射出超声 波。
2024/1/25
4
超声发展历程
早期探索
19世纪末至20世纪初，科学家们 开始研究声波在固体中的传播特 性，为超声技术的发展奠定了基
础。
2024/1/25
根据图像特征提出初步诊断意见，并结合 临床病史和其他检查结果进行综合分析。
针对患者病情提出相应的治疗建议或随访 建议。
2024/1/25
14
04 超声在医学领域应用
2024/1/25
15
临床科室应用现状
心血管内科
超声心动图可评估心脏结构和功能，辅助诊 断心脏疾病。
妇产科
超声可观察胎儿生长发育情况，诊断妇科疾 病。
检查结束后，按照规范关机并 做好设备维护和保养。
10
03 超声诊断方法与技巧
2024/1/25
11
常见超声诊断方法
A型超声
一维超声，通过测量不同组织界面的 反射回声时间，得到组织界面的位置 和距离。
B型超声
二维超声，通过扫描人体组织，将回 声信号以光点的形式显示，构成切面 图像。

超声诊断基础知识ppt课件

超声诊断基础知识ppt课件

2024/1/26
20
超声诊断的优点
非侵入性
超声检查无需穿刺或注入造影剂，对患者无 创伤，易于接受。
实时性
超声成像速度快，可实时观察器官的运动和 功能变化。
多平面成像
通过调整探头方向和角度，可从多个平面观 察病变，提高诊断准确性。
2024/1/26
价格相对低廉
与其他影像检查相比，超声检查费用相对较 低，适合广泛应用。
直肠等。
超声成像技术及其优缺点
A型超声
一维超声，显示回声信号的幅度与时间关系。优点：简单 、易行；缺点：信息量少，难以准确判断病变。
M型超声
运动模式超声，显示心脏等运动器官的结构与功能。优点 ：可定量评估心脏功能；缺点：仅适用于心脏等运动器官 的检查。
2024/1/26
B型超声
二维超声，显示人体某一断面的解剖结构。优点：实时、 直观、无创伤；缺点：对操作者依赖性强，难以显示复杂 结构。
心包疾病与心肌疾病辅助诊断
超声对先天性心脏病的诊断具有重要价值 ，如房间隔缺损、室间隔缺损等。
超声可观察心包积液、心肌肥厚等病变， 为心包炎、心肌炎等疾病的诊断提供依据 。
2024/1/26
16
腹部疾病的超声诊断
肝脏疾病
超声可检测肝囊肿、肝血管瘤、肝癌等病变 ，观察肝脏大小、形态及回声变化。
胰腺疾病
超声诊断定义
利用超声波在人体组织中的传播和反射特性，通过接收、处 理和分析回声信号，对人体内部结构和病变进行成像和诊断 的技术。
超声诊断原理
超声波在人体组织中的传播速度与组织密度、弹性等特性有 关，当超声波遇到不同组织界面时，会发生反射、折射和散 射等现象，通过接收这些回声信号并进行处理，可以获取人 体内部结构和病变的信息。

超声基础ppt课件

超声基础ppt课件
不同类型的探头
凸阵探头: (Curve probe) 主要主要应用于腹部,妇产科检查. 多以C加频带宽为序号，如C5-2
不同类型的探头
线阵探头: (Linear probe) 主要应用于表浅或小器官检查。 多以L加频带宽为序 号，如L12-5。也可用 探头宽加频率如L1038
声束形成器
晶片
时间延迟环路
信号复合环路
声束形成器
时间延迟环路完成声束聚焦和偏转
脉冲波超声
脉冲回波模式 探头发射脉动的超声波 这些超声波在人体内不同的组织和器官内传播 反射波信号为探头接收并被主机处理 代表了反射信号的图像形成在监视器上
图像的形成
图像由显示线组成 每个显示线和探头的阵子数相关 每幅图像中的显示线越多,线密度越高,图像越细腻,但需要更高的处理能力
强度(Intensity)
声波内任意点在指定时间的能量 也可以为声波的高度所代表
动态范围(Dynamic Range)
最大回波信号强度与最小回波信号强度之比 最小 = 血液的红细胞 最大 = 空气 与组织的界面
动态范围的单位
分贝
强度改变
dB 数
1
0
2
3
4
6
100
20
1,000,000
频率越高, 在人体内的穿透能力越低 频率越低,穿透能力越好
这就是超声成像过程中的挑战!
因此-
高频探头分辨率好,但穿透力差(e.g. CL15-7) 频率低的探头穿透力好但分辨率稍差 (e.g.C5-2)
频 带 宽
频带宽为探头发射频率的范围
5MHz
12 MHz
7.5 MHz
频 带 宽
宽频探头即应用全部发射频率成像的探头 窄频探头在成像过程中只使用部分发射频率成像

超声诊断讲义幻灯(85张)精品PPT课件

超声诊断讲义幻灯(85张)精品PPT课件
勒检查包括以下3种方式，
1、连续多谱勒 能测高速血流，但 不能分辨深度。
2、脉冲多谱勒 可测量血流速度和 分辨深度，缺点是不能准确测量深部高 速血流。
3、彩色多谱勒 可以直观和动态 显示血流状况，以红蓝黄三种基本色反 映血流方向，颜色的深浅可反映血流速
度，颜色的混合可反映病理湍流。
1、凸阵探头 2、线阵探头 3、扇形探头 4、高频探头 5、腔内探头 6、三维探头
生、假小叶形成的一种弥漫损害的疾病，声像图
变化如下：
（1）肝形态异常。
（2）肝回声增强或粗糙或不均匀，有时可见 结节样回声灶，血吸虫性肝硬化则多呈（花斑状） 多线条回声。
（3）血管异常：肝静脉变细，彩色多谱勒
可呈双峰或带状波改变，波幅降低，门静脉高压
时，门静脉可扩张，血流速降低甚至出现返流，
肝静脉、门静脉也可出现血栓。
反射回声多，在声像图上表现为不均匀的密集增
强回声点，多见于一些肿瘤、葡萄胎、组织纤维
化改变，一些声阻抗差大的正常组织也可呈多反
射，如瓣膜、器官包膜等。
4、少反射型 产生于基本均匀的实性组织
器官中，如肝、脾、子宫等脏器，由于其声学界
面较均匀，反射回声较少，在声像图上表现为均
匀细小的中等强度的回声点。
三、超声检查法
型，等回声型，混合型四类，增强回声型多见，
可出现中心液化，常伴有肝硬化声像图改变。
（3）癌块周围可出现低回声晕。
（4）可伴有门静脉、肝静脉，肝门区或腹
腔转移病灶。
（5）可发现腹水。
（6）彩色多谱勒对占位灶的良恶性有很大
鉴别意义。
三）继发性肝肿瘤 肝脏以外的恶性
肿瘤几乎都可以转移至肝内，其肿块以多
发常见，多表现为偏低回声，边界清楚，

《超声基础》ppt课件

《超声基础》ppt课件
实时动态显示
取得的信息量丰富
能发挥管腔造影功能，不需造影剂可显示管腔结构
能取得各个方位的切面图像
能准确判定各种心血管畸形的病变性质和部位
功能检测：可检测心脏功能，胆囊收缩功能和胃排空功能
可对病变进行动态随访观察
可以快速获得结果
超声诊断的基础和原理
第一节 诊断超声的物理特性
汇报时间：12月20日
Annual Work Summary Report
全反射(total reflection)如第二介质声速大于第一介质，当 入射角大于临界角时，折射声束完全返回第一介质，称全反射。全反射时不能使声束进入第二介质，该区因失照射而出现折射声影,。
折射（refraction）由于人体各种组织、脏器中的声速不同， 声束在经过这些组织的大界面时，产生声束前进方向的改变，称为折射。
6后壁增强效应（posterial wall enhancement effect）：在常规DGC（depth gain complement）系统下所发生的图象显示效应。当液性区声衰减特别小时，后壁因“过补偿”而回声增强。 常见于：囊肿，脓肿，有些小肿瘤。 后方回声增强
7声影（acoustic shadow）：常规DGC调节下，组织或病灶后方低弱或无回声区。 常见于： 高反射系数物体（如气体） 高吸收系数物体（如骨骼、结石、瘢痕）
脉冲回声式
A型(amplitude modulation)振幅调制: 以探头接收到的反射超声脉冲信号的幅度为纵坐标，而以超声脉冲的传播时间为横坐标的一种显示方式 超声诊断仪的显示方式主要有2类5型 脉冲回声式：A、B、M 差频回声式：D型、 D型彩色描绘
B型（brightness modulation）辉度调制型。将单条声束传播途径中遇到的各个界面所产生的一系列散射和反射回声，在示波屏时间轴上以光点的辉度表达

研究生课件2-多普勒超声诊断基础课件

研究生课件2-多普勒超声诊断基础课件

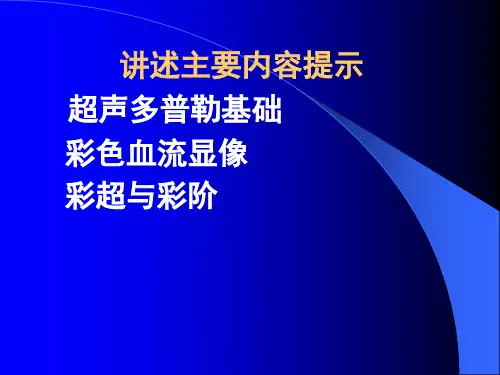

讲述主要内容提示 超声多普勒基础 彩色血流显像 彩超与彩阶
第一节 超声多普勒基础
一、多普勒基本概念
1、多普勒效应
多普勒频移可用公式表达为
ƒd=ƒr-ƒ o=±( 2vcosθ / c)׃ o
式中,υ为血流速度，单位m/s或cm·s-1; ± 为血流方向； fd和θ可以通过仪器测定。
c为软组织中的平均声速1540 m/s
图
四、提高脉冲多普勒检测血流速度的方法
1、选择超声频率较低的探头； 2、增加脉冲重复频率(PRF)；
(单位时间内发射脉冲波的个数) 3、减小取样深度； 4、移动零位线。
第二节 彩色血流显像
一、彩色血流显像的品质评价 图像质量取决于
（1）空间分辨力——细微分辨； （2）速度分辨力——对比分辨； （3）动态分辨力——帧速率； （4）灵敏度——对低速血流检测； （5）图像均匀性及穿透力； （6）彩色显示效果等方面。
蓝），青色(绿加蓝)和黄色（红加绿）。
二、彩色多普勒血流显像（CDFI）描述要点 实时彩色显示血流方向，血流速度，血流分散； “近”流用红色表示血流方向； “远”流用蓝色表示血流方向； 多普勒频移的大小（流速）用不同强度的颜色色调
表示；
多普勒频移分散（湍流）用绿颜色或红、蓝混合色 表示。
本次课重点内容
１、掌握多普勒的基本概念；掌握探头安放角度 与血流信息检测的关系；掌握多普勒血流频谱分 析的要点；
２、掌握彩色多普勒能量图的主要特点 ；掌握三 基色、二次色的概念；掌握彩色多普勒血流显像 描述的要点 。
３、熟悉提高脉冲多普勒检测血流速度的方法 。 了解彩色血流显像的局限性 。
当血流速度增快，流量大，彩色多普勒成像的敏 感度也提高
图

医学影像学超声诊断学ppt课件

医学影像学超声诊断学ppt课件

17
▪ 二、超声产生原理
▪ 1.逆压电效应：在探头压电晶体上施 加一交流电压，使晶体发生形变振动而产 生超声波，称逆压电效应，即电声转换。
▪
2.正压电效应：在探头压电晶体上施
加一声压（超声波），使晶体发生压缩与
膨胀形变而产生电能，这一过程称正压电
效应，即声电转换。
ppt课件
18
三、超声成像的物理学基础
ppt课件
22
A型诊断pp法t课件
23
二、Ｂ型诊断法 目前最常用的超声诊断法。
▪ 1.以光点辉度的形式显示回声信号；
▪ 2.回声信号 强则亮，回声信号低则暗， 无回声信号则为黑色；
▪ 3.以断面图像显示组织器官及其病变，直 观；
▪ 4.动态图像，连续而以观察；
▪ 5.对液性组织、实质性软组织及其病变 检查效果好；
▪ 2.侧动扫查： ▪ 3.加压扫查： ▪ 4.扇形扫查。
ppt课件
36
ppt课件
37
▪
ppt课件
38
▪
第三节 超声检查的临床应用
一、超声检查分析
▪ 扫查切面、图像内容分析如下：
▪ 1.外形、大小：
▪ 2.边缘回声：光滑、规则，毛糙、不规则；有无 包膜、壁厚薄等；某些异常征象如暗环征、靶环征等。
▪ 3.心脏超声检查：一般无特殊准备。
▪ 4.婴幼儿检查：需安静入睡后方能进行检查。
ppt课件
35
▪ 二、扫查切面 ▪ 1.纵切面：扫查切面与人体长轴平行；
▪ 2.横切面：扫查切面与人体长轴垂直； ▪ 3.斜切面：扫查切面与人体长轴行成一定角度； ▪ 4.冠状切面：扫查切面与人体额状面平行。
▪ 三、扫查方式 ▪ 1.滑行扫查：

超声基础ppt课件

超声基础ppt课件
一 概论
声波
二 超声的物理基础
物体的机械性振动在具有质点和弹性的媒介中传播,且引起人耳感觉的波动为声波。
<16Hz ： 次声波 16--20000Hz：可闻波 >20000Hz：超声波 (ultrasound)
振源 ：声带、鼓面 介质：空气、人体组织 接收：鼓膜、换能器
二 超声的物理基础
图像特征
哪个探头频率最高？这些探头用在什么方面？
二 超声的物理基础
图像特征
显示屏上最黑到最亮的灰度等级差，取决于信号的强度。灰阶级数越多，图像的层次越丰富，图像细节的表现能力越强。
显示屏上的灰标
灰阶是将声信号的幅度调制光点亮度，以一定的灰阶级来表示探测结果的显示方式。
二 超声的物理基础
超声特性
超声波入射到比波长大的界面且有一定声阻差时，就会产生反射。如遇两声速不同的介质时可引起传播方向的改变，即为折射。
界面：两个介质的分界面
声阻差：两个介质声阻抗 的差值
入射角：声波入射到界面 的角度
二 超声的物理基础
超声特性
1）绕射：如界面不大，可与 超声波波长相比， 则声波将绕过该界 面继续向前传播。
2）散射：如物体的直径小于 超声波的波长时， 则声波向物体的四 面八方辐射。
定义：是将电能转换成超声能，同时将也可将超声能转 换成电能的一种器件。
探头原理
三 超声诊断原理
仪器类型
解剖超声 一维：A超(amplitude mode) M超(motion mode) 二维：B超(brightness mode) 三维：立体
血流超声 一维：PW超(pulse waveform) 如经颅超声TCD 二维：彩色多普勒(color doppler) 三维：立体彩色多普勒

超声诊断ppt课件完整版

超声诊断ppt课件完整版

操作后处理与报告书写
图像保存与处理
报告书写
将检查过程中的超声图像进行保存，并根据 需要进行处理，如放大、测量等。
根据检查结果，认真书写超声诊断报告，包 括患者信息、检查部位、超声表现、诊断意 见等。
结果解读与沟通
仪器维护与保养
向患者解释超声诊断结果，告知其病情及后 续治疗建议，同时与患者家属进行沟通，解 答其疑问。
弹性成像技术分类
包括静态/准静态弹性成像、声辐射力脉冲成像 (ARFI)、剪切波弹性成像(SWE)等。
临床应用
在乳腺、甲状腺、肝脏等器官的良恶性病变鉴别中有重要价值。
超声造影技术
超声造影剂
由微气泡构成，能增强血液的背向散射，提 高超声图像的对比度和分辨率。
超声造影技术分类
包括二次谐波成像、能量多普勒成像、反向 脉冲谐波成像等。
心脏血流动力学监测
通过多普勒超声技术，可以实时监测心脏内血流速度、血流量以及 血流方向等参数。
心血管疾病诊断
超声心动图对于冠心病、心肌病、心脏瓣膜病等心血管疾病的诊断具 有重要价值。
腹部脏器超声诊断
肝脏疾病诊断
超声可以检测肝脏大小、形态、 回声等异常表现，辅助诊断肝炎、
肝硬化、肝肿瘤等疾病。
胆道系统疾病诊断
临床应用
在心血管、腹部、妇产等领域有广泛应用， 如心肌灌注评估、肝肿瘤检测等。
其他新技术与新进展
超声内镜技术
将超声探头与内镜结合，可在直视下对消化道壁 及邻近脏器进行超声检查。
无线超声技术
利用无线通信技术，实现超声图像的实时传输和 远程会诊。
ABCD
血管内超声技术
使用微型超声探头置入血管内进行成像，用于评 估血管狭窄、斑块等病变。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声、超声造影、介入超声、 超声组织定征
3
什么是超声波？
超声是声波的一种。 可闻波的频率在16－20000HZ之间。 超声波超出了人耳听觉的上限（20000Hz），人们 将这种听不见的声波叫做超声波。 超声波是一种机械波，通常以纵波的方式在弹性 介质内会传播，在一定距离内沿直线传播具有良 好的束射性和方向性。
的超声波其穿透力要强一些，反之，穿透力弱些。
12
声阻抗
• 声阻抗是表示介质声学特性的一个重要物理量。 声阻抗（Z）等于介质的密度（P）和声速（C） 的乘积，声Z=P×C，当P的单位是g/cm2 ，声阻 抗的单位是瑞利(g/cm3 ·s)。
• 人体正常组织的声阻抗骨骼最大，气体最低。 • 声像图中各种回声显像均主要由于声阻抗差别造
技
术
心肌声学造影（谐波）
腔内超声
27
工作方式不同
电子扫描式：线阵、凸阵、
电子相控阵
探
机械扫描式：机械扇扫（摆 动式、旋转式）
头 应用部位不同
的 频率的不同 型 低频、中频、高频、超高频
新型探头－三维
28
超声图像的描述
高回声 等回声 低回声 无回声（液性暗区）
7
逆压电效应 正压电效应
8
是超声的束射性
超声的能量高度集中，在一个较小的立体角内成 束状前传达室播，即超声波的束射性（声束）。 从声源发出的超声波最近的一段声束几乎平行， 这段区域为近场区。 远离此区后，声束向前稍有扩散，为远场区。扩 散的声束与平行声束间的夹角叫做扩散角（θ）
9
超声传播
绕射－声波在传播过程中，如遇到直径小于超声半个 波长的障碍时，其声波会绕过障碍物而继续传播为绕 射。 散射－如果界面的尺寸小于声束的直径，为小界面。 入射超声遇到小界面时，发生散射现象。 反射－当声波从一种介质向另一种介质传播时，如果 两者的声阻抗不同，就会在其分界面上产生反射，使 一部分能量返回第一种介质。 折射－另一部分能量，穿过界面进入第二种介质，继 续向前传播，方向发生改变，称折射。
超声诊断基础
1
超声诊断发展史
40年代－－A超 50年代－－M超、B超 50年代末－Doppler超声 60年代－－实时成像B超 80年代－－彩超 90年代－－三维、CDE、DTI、腔内超
声、超声造影、介入超声、 超声组织定征
2
中国超声诊断发展史
50年代－－A超 60年代－－M超、B超、D超 70年代－－实时成像B超 80年代－－彩超 90年代－－三维、CDE、DTI、腔内超
10
11
超声的吸收和衰减
• 超声在介质的传播过程中，将随着传播距离的增加 而减小，这种现象为超声的衰减。
• 衰减的原因：超声在其传播过程中由于反射、散射 、声束的扩散、组织对超声能量的吸收。
• 衰减的强弱通常用衰减系数来表示，其单位dB/cm ，即经过1cm距离超声能量减小的分贝数。
• 不同的介质不不同的衰减系数。 • 不同频率的超声波，介质对它的衰减也不相同。 • 人体软组织的衰减系数与频率成正比。所以频率低
进一步细分为：
强回声 高回声 等回声 低回声 弱回声 无回声（液性暗区）
29
无回声（液性暗区）
低回声
高回声
强回声
30
超声图像的分析 超声征像
大小 外形 边界 内部回声及血流状态 后壁及后方情况 周围情况 量化分析 功能检测
声影 彗尾 靶环 双筒枪 平行管道 驼峰
21
多普勒超声类型
频谱多普勒－－脉冲多普勒(pw)、连线多普勒(cw) 彩色多普勒－－CDFI、CPI
22
PW的特点
• 有一定的取样 容积
• 距离选通 • 反映取样容积
这一部分的血 流状态 • 测高速血流时 频谱混叠现象
取样容积
23
CW的特点
• 无取样容积 • 无距离选通 • 反映取样线的
血流状态 • 能测高速血流，
成。
13
人 体 不 同 组 织 声 阻 抗 值
14
超声的分辨力
超声的分辨力是指超声诊断仪能够区分两个细小目 标的能力。分为轴向、侧向和横向三种分辨力。 轴向分辨力－是指在超声束轴线上，能分辨两点间 的最小纵深距离。 侧向分辨力－是指垂直于超声束轴线平面上与线阵 探头长轴方向一致的轴线上，能分辨相邻两点（两 个病灶）间的最小距离。 横向分辨力－为与声束轴垂直平面上，探头短轴方 向，与侧向分辨力相垂方向上的分辨力。反映切面 情况的真实性。又叫厚度分辨力。
15
超声对人体组织的作用
空化效应 机械效应 热效应 不同的器官有不同的声强安全域值(mW/cm2) 周围血管720、心脏430、眼球17、胎儿及其它 94 (mW/cm2)
16
超 声 诊 断 仪 类 型
A型
17
B型
18
M型
19
D型
20
多普勒效应
当声源与声接收器之间有相对运动时，接收器所接收到的 声波的频率就会发生改变，这种物理现象为多普勒效应。 这种频率发生的改变叫频移。
不出现频谱混 叠现象
24
CDFI的特点
• 取样框内的血 流状态
• 各点的血流方 向和速度
• 反映血流性质： 层流、湍流
• 高速血流或湍 流时出现五彩 镶嵌
25
CPI的特点
• 取样框内的血 流分布
• 能观察低速血 流
• 无法判定血流 方向和速度
• 无法反映血流 性质：层流、 湍流
26
其
3D
它
超
声
4
超声成象所用的频率范围在2∽15MHz之间， 1MHz=106Hz,即每秒振动100万次。
5
超声的三个参数(三个物理量)：
• 频率（f）：单位时间内质点振动的次数，每秒 振动1次为1Hz。
• 声速（c）：单位时间波动传播的距离，常用单 位为m/s。
• 波长（λ）：波动传播过程中相邻的两个周期中 ，相邻的两个波峰或波谷间的距离。 声速（c）＝频率（f）×波长（λ） 不同介质中声的传播速度不同，人体软组织平均 声速为：1540m/s，或近似于是1500m/s。
6
超声的发生和接收的原理
超声的发生－－逆压电效应 超声诊断仪的探头里安 装着具有压电效应性质的晶体片，由主机发生高频交 电场，电场方向与晶体压电轴方法一致，压电晶片沿 一定方向发生压缩和拉伸，当交变电流在20，000Hz 以上时即产生超声，这种现象为逆压电交应。 超声的接收－－正压电效应 当有回声时，作用致电 晶体片上，则晶体片上，则晶体片产生电荷，这种现 为正压电效应。
