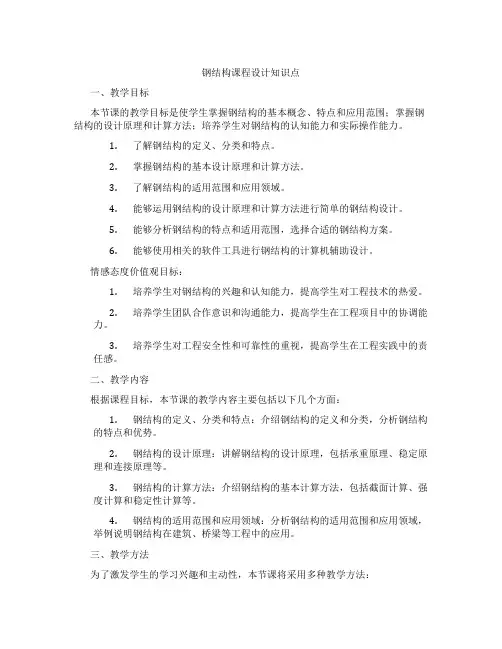

钢结构课程设计知识点一、教学目标本节课的教学目标是使学生掌握钢结构的基本概念、特点和应用范围；掌握钢结构的设计原理和计算方法；培养学生对钢结构的认知能力和实际操作能力。
1.了解钢结构的定义、分类和特点。
2.掌握钢结构的基本设计原理和计算方法。
3.了解钢结构的适用范围和应用领域。
4.能够运用钢结构的设计原理和计算方法进行简单的钢结构设计。
5.能够分析钢结构的特点和适用范围，选择合适的钢结构方案。
6.能够使用相关的软件工具进行钢结构的计算机辅助设计。
情感态度价值观目标：1.培养学生对钢结构的兴趣和认知能力，提高学生对工程技术的热爱。
2.培养学生团队合作意识和沟通能力，提高学生在工程项目中的协调能力。
3.培养学生对工程安全性和可靠性的重视，提高学生在工程实践中的责任感。
二、教学内容根据课程目标，本节课的教学内容主要包括以下几个方面：1.钢结构的定义、分类和特点：介绍钢结构的定义和分类，分析钢结构的特点和优势。
2.钢结构的设计原理：讲解钢结构的设计原理，包括承重原理、稳定原理和连接原理等。
3.钢结构的计算方法：介绍钢结构的基本计算方法，包括截面计算、强度计算和稳定性计算等。
4.钢结构的适用范围和应用领域：分析钢结构的适用范围和应用领域，举例说明钢结构在建筑、桥梁等工程中的应用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法：1.讲授法：通过讲解钢结构的基本概念、设计原理和计算方法，使学生掌握钢结构的基本知识。
2.案例分析法：通过分析实际工程案例，使学生了解钢结构的适用范围和应用领域。
3.实验法：学生进行钢结构的实验操作，培养学生的实际操作能力和团队合作意识。
4.讨论法：引导学生进行分组讨论，培养学生的沟通能力和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将利用以下教学资源：1.教材：选用权威的钢结构教材，为学生提供系统的理论知识。
2.参考书：提供相关的钢结构参考书籍，丰富学生的知识体系。
钢结构课程设计大纲一、教学目标本课程的目标是让学生掌握钢结构的基本概念、特点和设计方法，能够运用钢结构的知识解决实际工程问题。
具体目标如下：1.知识目标：（1）了解钢结构的定义、分类和特点；（2）掌握钢结构的受力分析、内力计算和变形计算；（3）熟悉钢结构的连接方式、施工技术和质量控制。
2.技能目标：（1）能够运用钢结构的基本理论进行简单的结构设计和计算；（2）具备分析钢结构工程问题、提出解决方案的能力；（3）学会使用钢结构设计和施工相关软件。
3.情感态度价值观目标：（1）培养学生对钢结构的兴趣和热情，提高学习的积极性；（2）培养学生严谨的科学态度和良好的职业道德；（3）培养学生关注社会、关注工程安全、关注环保的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.钢结构基本概念：钢结构的定义、分类和特点；2.钢结构受力分析：轴心受力构件、受弯构件、受剪构件、组合受力构件；3.钢结构内力计算：强度计算、稳定性计算、刚度计算；4.钢结构连接方式：焊接连接、螺栓连接、铆接连接；5.钢结构施工技术：施工准备、构件制作、构件运输、现场安装；6.钢结构质量控制：质量检查、质量验收、质量问题处理。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学，包括：1.讲授法：通过教师的讲解，使学生掌握钢结构的基本概念和理论知识；2.案例分析法：通过分析实际工程案例，使学生了解钢结构的施工技术和质量控制；3.实验法：通过实验操作，使学生掌握钢结构的连接方式和施工技术；4.讨论法：通过分组讨论，培养学生分析问题、解决问题的能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用国内权威的钢结构教材，为学生提供系统的理论知识；2.参考书：提供相关的钢结构设计规范和施工标准，方便学生查阅；3.多媒体资料：制作精美的课件，形象生动地展示钢结构的特点和施工技术；4.实验设备：准备充足的实验设备，保证学生能够亲自动手操作，掌握钢结构的施工技术。
目录一、设计资料 (1)二、屋架的形式及尺寸的确定 (1)三、屋架、支撑及檩条布置 (2)1.屋架、支撑布置情况 (2)2.檀条的布置与计算 (3)四、荷载组合与内力计算 (4)1 .永久荷载 (4)2 .可变荷载 (4)3 .屋架荷载计算 (4)4.屋架杆件的内力计算 (5)（1）上弦杆在节点荷载下的局部弯矩 (5)（2）屋架杆件内力计算 (5)五、杆件的截面设计 (6)1.上弦杆 (6)（1）弯矩作用平面内的稳定验算 (7)（2）弯矩作用表面外的稳定验算 (7)2.下弦杆选择 (7)3.腹杆选择 (8)六、节点设计 (12)1.屋脊节点F (12)2.节点K (13)3.下弦节点H (14)4.上弦节点B (15)5. 上弦节点C (15)6.支座节点A (16)钢结构课程设计一、设计资料某车间芬克式三角形普通钢屋架，车间为单跨厂房，全长120m 。
屋架支承在钢筋混凝土柱上，柱距6m ，上柱截面尺寸为400×400mm ，混凝土强度等级为C20。
车间内设有一台起重量30t 的中级工作制桥式吊车，吊车轨顶标高为+12.00m 。
屋架跨度： 21m 屋面坡度：1：2.5屋面材料：波形石棉瓦 （0.2kN/m 2↓ ） 木丝板保温层 （0.24kN/m 2↓ ）[10槽钢檀条 （0.1kN/m ） （檀条间距700~800mm ） 屋面活荷载：0.3kN/m 2（↓） 屋面雪载：0.70 kN/m 2（↓）屋架材料：采用Q235-A ·F 或Q235-A 钢材（要求附加：保证冷弯试验性能和碳的极限含量），焊条采用E43系列型，手工焊。
二、屋架的形式及尺寸的确定根据屋面所采用的屋面材料的排水需要采用芬克式三角形屋架（屋架形式如图1所示），屋面坡度i=2.5，屋面倾角(=arctan 5.21=21(48(, sin(=0.3714,cos(=0.9285.屋架跨度：L=21000mm 计算跨度：mm L L 206004000=-=图一 屋架杆件屋架跨中高度： 取n=5 H=n 20600=4120mm.屋架上弦总长L=LO/(cos(×2)=20600/(2×0.9285)=11093.16mm. 根据构造要求上弦檀条的间距为700~800mm ，为尽量使屋架受节点荷载，将上弦划分为5个节间，节间长度s=516.11093=2218.6mm. 节间水平投影长度为Q=S •cos(=1848.86×0.9285=1716.67mm . 屋架各杆的几何尺寸如下表1所示：表1 各杆件的几何尺寸杆件n=5杆件长度(mm)L=k •H长度系数k1~5 0.539 2220.68 6，7 0.215 885.8 8，90.602 2480.24 10，11， 13，140.580 2389.6 12，150.8703584.416 1.050 432617 1.000 4120三、屋架、支撑及檩条布置1、屋架、支撑布置情况根据厂房总长为120mm,超过伸缩缝的最大间距100mm,需在厂中部设置伸缩缝一道。
设计钢结构课程的具体指导和设计范例可以根据不同的教育机构、课程设置和教学目标而有所不同。
以下是一般性的设计指导和设计范例的概述，以供参考：设计指导：⚫确定课程目标：明确课程的学习目标和教学目标，确定学生应该掌握的知识、技能和能力。
⚫确定课程内容：根据课程目标，确定课程内容和学习重点。
包括钢结构的基本原理、设计方法和规范要求等方面的知识。
⚫设计教学活动：结合课程内容，设计适合的教学活动和学习任务，如案例分析、实践项目、小组讨论、实验室实践等，以促进学生的实际操作和问题解决能力。
⚫选择教材和资源：选择适合的教材和学习资源，如教科书、参考书籍、学术论文、在线资源等，以支持学生的学习和研究。
⚫考核评估方法：确定合适的考核评估方法，如考试、作业、项目报告、实验报告等，以评估学生对课程内容的理解和应用能力。
设计范例：以下是一个可能的钢结构课程设计范例的大纲：⚫课程介绍和目标设定：介绍钢结构的基本概念和应用领域，明确课程目标和学习成果。
⚫钢结构基本原理：介绍钢结构的力学原理、材料特性和行为，包括静力学、动力学、应力分析等。
⚫钢结构设计规范：学习并了解国内外相关的钢结构设计规范和标准，如建筑结构设计规范、钢结构设计规范等。
⚫钢结构设计方法：介绍常用的钢结构设计方法和工程实践，包括承载力设计、稳定性分析、连接设计等。
⚫钢结构应用案例：通过实际案例分析和讨论，深入了解不同类型的钢结构应用，如建筑物、桥梁、塔吊等。
⚫钢结构计算软件应用：介绍并培训使用钢结构设计软件，如AutoCAD、STAAD.Pro等，以提高学生的设计和分析能力。
⚫实践项目和报告：安排实践项目，要求学生设计和分析一个真实的钢结构项目，并提交相应的设计报告。
⚫考核评估：通过考试、作业、实践项目和报告等方式，对学生的学习成果进行评估。
需要注意的是，具体的钢结构课程设计范例应根据教育机构的要求、师资力量和学生背景进行调整和定制。
建议参考相关的教育机构或课程教材，以获取更具体和详细的设计指导和范例。
《钢结构课程设计》报告一、引言钢结构是土木工程中非常重要的一门学科，其广泛应用于各类建筑和基础设施中。
本次课程设计旨在让学生全面了解和掌握钢结构的设计原理和方法，提高解决实际问题的能力。
二、设计任务本次课程设计要求设计一个简单的单层钢结构厂房，主要内容包括主体结构的布置、构件截面的选择、节点设计、基础设计等。
在设计过程中，需要考虑厂房的承载能力、稳定性、施工方便性等因素。
三、设计过程1. 主体结构布置：根据厂房的跨度、高度和使用要求，确定采用门式刚架结构形式。
按照《钢结构设计规范》进行布置，包括梁、柱、支撑等构件。
2. 构件截面选择：根据厂房的承载要求和使用环境，选择合适的H型钢或圆钢管作为主要承重构件。
通过计算，确定各构件的截面尺寸和长度。
3. 节点设计：节点设计是钢结构设计的关键环节，需要考虑连接的强度、刚度和稳定性。
根据规范要求，采用焊接或螺栓连接方式，确保节点的安全可靠。
4. 基础设计：根据厂房的重量和地质条件，设计合适的基础结构。
基础形式可以是独立基础、条形基础或筏板基础等。
通过计算和分析，确定基础的尺寸和材料。
四、设计结果本次课程设计完成了以下主要内容：1. 主体结构布置图：包括平面图和立面图，标注了各构件的位置和尺寸。
2. 构件截面选择表：列出了各主要承重构件的截面尺寸和长度。
3. 节点设计图：展示了节点连接方式和构造细节，包括焊接和螺栓连接的示意图。
4. 基础设计图：包括基础平面图和剖面图，标注了基础的尺寸和材料。
五、结论本次《钢结构课程设计》使学生们对钢结构的设计有了更深入的理解和实践经验。
通过本次课程设计，学生们学会了如何根据实际需求进行结构布置、选择合适的构件截面、设计和分析节点连接以及基础结构等。
这些技能对于他们未来的学习和工作具有重要的意义。
同时，通过本次课程设计，学生们也提高了团队协作和沟通能力，为今后在工程领域的发展奠定了坚实的基础。
《钢结构设计》（门式刚架）课程设计指导书范文第一篇：《钢结构设计》(门式刚架)课程设计指导书范文《钢结构设计》课程设计指导书（门式刚架）土木工程与建筑学院《钢结构设计》课程设计指导书绪言课程设计目的要求课程设计是一个重要的教学过程，是对学生知识和能力的总结。
要求学生通过《钢结构设计》课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。
要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。
《钢结构设计》课程设计题目一、设计题目某24m跨度厂房的门式刚架设计，刚架柱、梁均采用等截面（或变截面）。
二、设计任务1、选择钢屋架的材料；2、柱网及屋面结构布置（包括支撑体系布置）；3、门式刚架选型；4、确定门式刚架梁、柱截面形式，并初估截面尺寸；5、钢屋盖及支撑的布置；6、钢屋架的结构设计；7、绘制门式刚架施工图及材料表。
三、设计资料建造于某市的轻工厂房，建筑面积1500m2厂房平面及剖面如图所示，据生产要求无吊车，屋面采用0.6mm厚镀锌压型彩涂板，刚架柱、梁均采用等截面（或变截面），柱梁节点处为构造加腋（视为刚接，计算时可不考虑加腋之影响），柱与基础为铰接，拟在刚架平面外设柱间支撑及檩条端部隅撑，在a,b点分别提供柱梁的侧向支撑点，设计时考虑积灰荷载0.4kN/m2，该地区的基本雪压为0.5kN/m2, 基本风压为0.5kN/m2，轻质屋面，屋面活荷载取0.4kN/m2。
檩条及支撑重0.2kN/m2，刚架斜梁自重0.2kN/m2；轻质墙面及柱自重（包括柱、墙骨架）0.7kN/m2。
刚架简图及其风荷载体型系数（a）平面图（b）刚架简图（c）刚架风荷载体型系数门式刚架设计计算一、材料选择刚架结构中所采用的钢材应符合国标要求，一般采用Q235钢或Q345钢，Q345钢多用于刚架斜梁与柱，但当构件是以变形控制时应慎用。

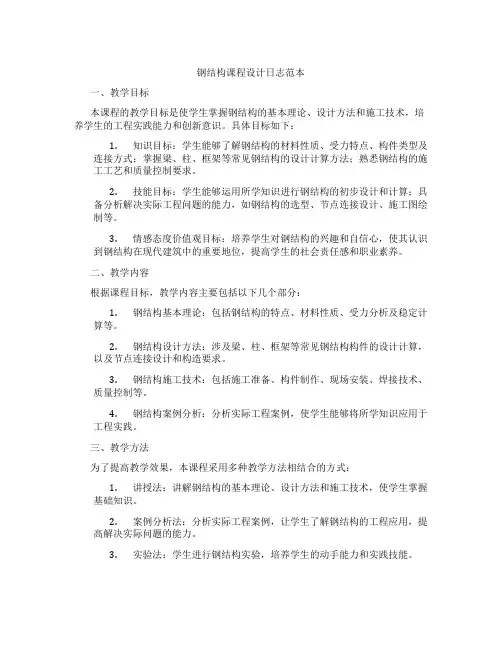

钢结构课程设计日志范本一、教学目标本课程的教学目标是使学生掌握钢结构的基本理论、设计方法和施工技术，培养学生的工程实践能力和创新意识。
具体目标如下：1.知识目标：学生能够了解钢结构的材料性质、受力特点、构件类型及连接方式；掌握梁、柱、框架等常见钢结构的设计计算方法；熟悉钢结构的施工工艺和质量控制要求。
2.技能目标：学生能够运用所学知识进行钢结构的初步设计和计算；具备分析解决实际工程问题的能力，如钢结构的选型、节点连接设计、施工图绘制等。
3.情感态度价值观目标：培养学生对钢结构的兴趣和自信心，使其认识到钢结构在现代建筑中的重要地位，提高学生的社会责任感和职业素养。
二、教学内容根据课程目标，教学内容主要包括以下几个部分：1.钢结构基本理论：包括钢结构的特点、材料性质、受力分析及稳定计算等。
2.钢结构设计方法：涉及梁、柱、框架等常见钢结构构件的设计计算，以及节点连接设计和构造要求。
3.钢结构施工技术：包括施工准备、构件制作、现场安装、焊接技术、质量控制等。
4.钢结构案例分析：分析实际工程案例，使学生能够将所学知识应用于工程实践。
三、教学方法为了提高教学效果，本课程采用多种教学方法相结合的方式：1.讲授法：讲解钢结构的基本理论、设计方法和施工技术，使学生掌握基础知识。
2.案例分析法：分析实际工程案例，让学生了解钢结构的工程应用，提高解决实际问题的能力。
3.实验法：学生进行钢结构实验，培养学生的动手能力和实践技能。
4.讨论法：鼓励学生积极参与课堂讨论，提高学生的思维能力和团队协作精神。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本课程准备以下教学资源：1.教材：选用权威、实用的钢结构教材，为学生提供系统、全面的学习资料。
2.参考书：提供相关领域的参考书籍，拓展学生的知识视野。
3.多媒体资料：制作课件、视频等多媒体资料，增强课堂教学的趣味性和生动性。
4.实验设备：确保实验课程的顺利进行，培养学生的实践能力。

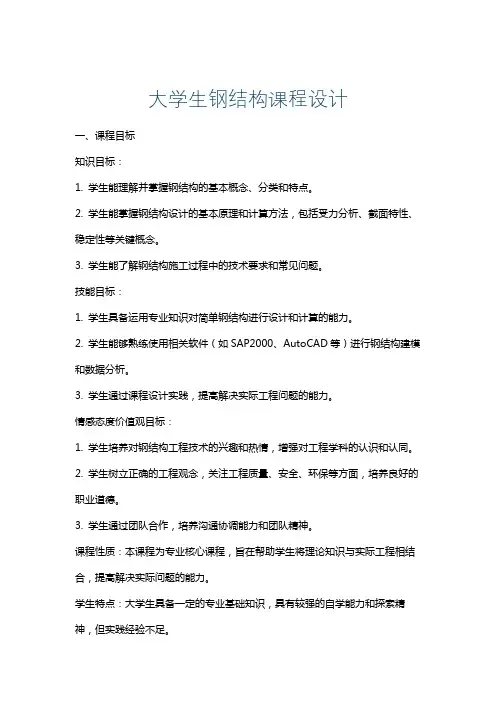

大学生钢结构课程设计一、课程目标知识目标：1. 学生能理解并掌握钢结构的基本概念、分类和特点。
2. 学生能掌握钢结构设计的基本原理和计算方法，包括受力分析、截面特性、稳定性等关键概念。
3. 学生能了解钢结构施工过程中的技术要求和常见问题。
技能目标：1. 学生具备运用专业知识对简单钢结构进行设计和计算的能力。
2. 学生能够熟练使用相关软件（如SAP2000、AutoCAD等）进行钢结构建模和数据分析。
3. 学生通过课程设计实践，提高解决实际工程问题的能力。
情感态度价值观目标：1. 学生培养对钢结构工程技术的兴趣和热情，增强对工程学科的认识和认同。
2. 学生树立正确的工程观念，关注工程质量、安全、环保等方面，培养良好的职业道德。
3. 学生通过团队合作，培养沟通协调能力和团队精神。
课程性质：本课程为专业核心课程，旨在帮助学生将理论知识与实际工程相结合，提高解决实际问题的能力。
学生特点：大学生具备一定的专业基础知识，具有较强的自学能力和探索精神，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，培养其独立思考和解决问题的能力。
通过课程目标的分解，使学生在学习过程中逐步达成具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 钢结构基本概念与分类：包括钢结构的特点、应用范围及各类钢结构的基本构成。
- 教材章节：第一章 钢结构概述2. 钢结构设计原理：涵盖钢结构设计的基本原理、相关规范及计算方法。
- 教材章节：第二章 钢结构设计原理3. 钢结构截面特性与受力分析：介绍不同类型钢结构的截面特性，以及受力分析方法。
- 教材章节：第三章 钢结构截面特性与受力分析4. 钢结构稳定性分析：讲解钢结构稳定性问题及其解决方法。
- 教材章节：第四章 钢结构稳定性分析5. 钢结构连接设计：介绍钢结构连接的常见形式及设计方法。
- 教材章节：第五章 钢结构连接设计6. 钢结构施工技术：分析钢结构施工过程中的关键技术及问题。
钢结构课程设计1 16一、教学目标本课程旨在让学生掌握钢结构的基本知识、设计和施工要点，培养学生的实际工程能力。
通过本课程的学习，学生应达到以下目标：1.知识目标：了解钢结构的材料特性、受力分析、设计原理和施工技术，掌握钢结构的计算方法和构造要求。
2.技能目标：能够独立完成钢结构简单工程的设计和计算，具备钢结构施工图的阅读和理解能力。
3.情感态度价值观目标：培养学生对钢结构的兴趣，提高学生对工程技术的热爱，树立学生的工程责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.钢结构基本概念：钢结构的定义、分类和应用范围。
2.钢结构材料：钢材的种类、性能和应用。
3.钢结构受力分析：轴心受力构件、弯曲构件、剪切构件和组合构件的受力特点。
4.钢结构设计原理：强度设计、刚度设计、稳定性设计和安全系数设计。
5.钢结构施工技术：施工准备、构件制作、现场安装和焊接技术。
6.钢结构计算实例：典型工程案例分析，掌握计算方法和步骤。
三、教学方法为提高教学效果，本课程将采用以下教学方法：1.讲授法：通过讲解钢结构的基本概念、设计和施工技术，使学生掌握相关知识。
2.案例分析法：分析实际工程案例，使学生更好地理解钢结构的设计和施工过程。
3.实验法：学生参观钢结构的施工现场或实验室，增强学生对钢结构的感性认识。
4.讨论法：鼓励学生在课堂上提问、发表观点，提高学生的参与度和思考能力。
四、教学资源为实现教学目标，我们将准备以下教学资源：1.教材：选用权威、实用的钢结构教材，为学生提供系统、全面的知识体系。
2.参考书：推荐学生阅读相关钢结构领域的著作，拓展知识面。
3.多媒体资料：制作钢结构教学课件，提高课堂教学效果。
4.实验设备：为学生提供钢结构的实验设备，便于学生进行实验操作和观察。
5.工程案例：收集钢结构工程的案例资料，用于案例分析教学。
五、教学评估为全面、客观地评价学生的学习成果，我们将采取以下评估方式：1.平时表现：通过课堂参与、提问、讨论等方式，评估学生的学习态度和积极性。
《钢结构设计》课程设计一、课程目标知识目标：1. 让学生掌握钢结构设计的基本原理，理解钢结构在建筑中的应用优势。
2. 使学生了解并掌握钢结构材料的力学性能、连接方式及构造要求。
3. 帮助学生了解钢结构设计的相关规范和标准，熟悉设计流程。
技能目标：1. 培养学生运用专业知识进行钢结构设计计算和分析的能力。
2. 提高学生运用CAD等软件绘制钢结构施工图的能力。
3. 培养学生解决实际工程中钢结构问题的能力，提高创新意识和团队协作能力。
情感态度价值观目标：1. 培养学生对钢结构设计学科的兴趣，激发学习热情。
2. 引导学生关注钢结构在建筑行业中的发展，提高环保意识和责任感。
3. 培养学生严谨、认真、负责的工作态度，树立正确的价值观。
课程性质：本课程为专业核心课程，旨在培养学生的钢结构设计能力，提高学生在实际工程中的应用水平。
学生特点：学生具备一定的力学基础和建筑结构知识，对钢结构设计有一定了解，但缺乏实际操作经验。
教学要求：结合理论教学与实践操作，注重培养学生的动手能力和解决实际问题的能力。
通过课程学习，使学生能够独立完成钢结构设计任务，具备一定的创新意识和团队协作能力。
教学过程中，关注学生的个体差异，因材施教，确保每位学生都能达到课程目标。
二、教学内容1. 钢结构基本概念：包括钢结构的特点、分类及在建筑中的应用。
教材章节：第一章 钢结构概述2. 钢结构材料：介绍常用钢材的力学性能、化学成分及加工工艺。
教材章节：第二章 钢结构材料3. 钢结构连接：讲解钢结构连接方式、构造要求及计算方法。
教材章节：第三章 钢结构连接4. 钢结构设计原理：阐述钢结构设计的基本原则、设计流程及规范要求。
教材章节：第四章 钢结构设计原理5. 钢结构构件计算：分析梁、柱、桁架等常见钢结构构件的计算方法。
教材章节：第五章 钢结构构件计算6. 钢结构施工图绘制：教授CAD等软件在钢结构施工图绘制中的应用。
教材章节：第六章 钢结构施工图7. 钢结构工程实例分析：通过实际工程案例，培养学生解决实际问题的能力。
沈阳大学建筑工程学院土木工程专业《钢结构课程设计》计算说明书姓名：李晓蕾班级：土木1班学号：c0763129指导教师：梁振宇2010年11月一、设计资料1、某单层单跨工业厂房，跨度24m，长度102 m。
2、厂房柱距6m，钢筋混凝土柱，混凝土强度等级C20，上柱截面尺寸400 400，钢屋架支承在柱顶。
3、吊车一台150T，一台30T，吊车平台标高+12.000 m。
4、荷载标准值（水平投影面计）（1）永久荷载：檩条 0.067 KN/m2保温层（50厚玻璃面毡） 0.0025KN/m2彩涂压型钢板 0.08 KN/m2屋架及支撑自重（按经验公式 q=0.12+0.011L KN/m2算） 0.318 KN/m2（2）可变荷载： 5 KN/m2雪荷载标准值： 0.5 KN/m2基本风压： 0.55KN/m25、屋架计算跨度，几何尺寸及屋面坡度见图1。
图1.钢屋架几何尺寸（mm）6、钢材3号钢、角钢、钢板各种规格齐全；有各种类型的焊条荷C级螺栓可供选用。
钢屋架的制造、运输和安装条件：在金属结构厂制造，运往工地安装，最大运输长度16 m，运输高度3.85 m，工地有足够的起重安装条件。
7、屋盖形式采用无檩条方案（预应力混凝土大型屋面板）。
8、根据屋盖支撑系统的布置原则，在第一开间布置上弦横向水平支撑，上弦横向水平支撑间距不宜超过60m，故在中间开间布置上弦横向水平支撑；在上弦横向水平支撑处同样设置下弦横向水平支撑，并在支座处设置下弦纵向水平支撑；在支座处和跨中处设有横向支撑处设置竖向支撑，每4个开间再设置一道竖向支撑。
屋架形式、尺寸及屋盖支撑布置见图2。
图2. 屋盖支撑布置二、荷载计算C8C3C8W J 1bW J 1cC2C7C1C7C81C1C72C8C2C5C5C6C1C4C7C118000C7C2C6C3C3C6C1C3C82-2C8W J 1aW J 1a1-1下弦平面C7C8C7C7上弦平面C8C7C8C7C8W J 1aW J 1aW J 1aC4C6C221W J 1aW J 1aW J 1aW J 1bW J 1aW J 1c15×6000=90000三、1、 荷载按屋面做法，已知各荷载标准值算出永久荷载设计值；按屋面活载及雪荷载两者中取大值的原则，算出可变荷载设计值。
计算可列表1进行。
表1.荷载汇集表序号 荷载名称标准值(KN/m 2)设计值(KN/m 2)1 檩条 0.067 0.08042 彩涂压型钢板 0.08 0.0963 保温层 0.0025 0.003 4屋架及支撑自重0.318 0.382 永久荷载总重g0.4670.568 屋面活荷载 5 7 9 雪荷载 0.5 0.7 10基本风压0.55 0.77 可变荷载总重P6.058.472、 荷载组合荷载组合应考虑使用阶段和施工阶段两种情况，下列（1）、（2）为使用阶段的最不利荷载组合，（3）为最常见的施工方法所确定的最不利荷载情况，三种荷载组合均以屋架上弦节点荷载表示。
第一种组合：全跨永久荷载＋全跨可变荷载P ＝（0.56+8.47）×1.5×6=81.27KN2370023700300028501P/2P 1300030001P 1P 1P P P 1P 112850P/2PPPP30003000PPP300030003000+P 21P P P 222P P 22P 11851815300028502P P 2P/223000PPPP30003000PP 118518152850P PP/23000第二种组合：全跨永久荷载＋半跨可变荷载P1＝81.27KN P2=0.56×1.5×6=5.04KN30002850P/2PPPP30003000PPP(b)(a)3000PPPP30003000PP118518152850P PP/23000300018000300028502850300030001185210030002P/2P 22P P 222P P P 12+P P 1P 1P 1P 11P P/21第三种组合：全跨屋架支撑自重＋半跨屋面板重+半跨可变荷载重P1＝（0.381＋0.096＋8.47）×1.5×6＝80.52KN P2＝0.381×1.5×6＝3.43KN三、内力计算根据单位节点荷载作用下各杆的内力系数，可按下表进行杆件内力的计算。
表2.杆件内力计算杆件内力系数（P=1）第一种组合 第二种组合第三种组合选定内力设计值（KN ） 左半跨 右半跨 全跨 P ⨯（3）P 1⨯（1）+P 2⨯（2） P 1⨯（2）+P 2⨯（1） P 1⨯（1）+P 2⨯（2） P 1⨯（2）+P 2⨯（1） （1）（2） （3） 上 弦 杆AB 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 BD -6.25 -2.47 -8.72 -706.7 -520.4 -232.2 -511.7 -220.3 -706.7 DF-9.04-4.49-13.53-1083.31 -757.3-410.5-743.3-392.5-1083.3FH -9.17 -6.09 -15.26 -1240.2 -775.9 -541.2 -759.3 -521.8 -1240.2 下 弦 杆ac +3.48 +1.25 +4.73 384.4 289.1 119.1 284.5 112.6 384.4 ce +8.0 +3.53 +11.53 937 667.9 327.2 658.3 311.67 937 eg +9.34 +5.31 +14.65 1190.6 785.8 478.6 770.31 459.9 1190.6 斜 腹 杆 aB -6.53 -2.34 -8.87 -720.8 -542.5 -223.1 -533.8 -210.8 -720.8 Bc +4.76 +2.12 +6.88 559.1 397.5196.3390.5 103.35 559.1 cD -3.14 -2.03 -5.44 -442.1 -255.37 -180.8 -259.8 -174.2 -442.1 De+1.90 +1.80 +3.70 300.7 163.5 155.9 159.2 151.45 300.7 eF -0.71 -1.75 -2.46 -199.9 -66.5 -145.8 63.2 -143.3 -199.9 Fg -0.45 +1.56 +1.11 90.2 28.74 124.5 -41.58 127.15 127.15 竖 腹 杆 Aa -0.5 0.00 -0.5 -40.6 -40.6 -2.52 -40.26 -1.715 -40.6 Cc -1.0 0.00 -1.0 -81.27 -81.27 -5.04 -80.52 -3.43 -81.27 Ee-1.0 0.00 -1.0 -81.27 -81.27 -5.04 -80.52 -3.43 -81.27 Gg-1.00.00-1.0-81.27-81.27-5.04-80.52-3.43-81.27四、杆件截面选择图3.杆件内力值（KN ）1、 节点板厚最大腹杆内力N=-720.8KN ，查钢结构课本表7—6并考虑到构造等要求，钢材为3号钢，故选用节点板厚t=12mm ；由于支座节点受力较大，支座节点板应比屋架其它节点板厚2mm ，取支座节点板厚t=14mm 。
2、 上弦杆整榀屋架上弦采用一种杆件截面，按上弦杆FH 的最大计算内力设计。
计算内力：N=-1240.2KN=-1240200N 计算长度：屋架平面内取节点中心间轴线长度，取cm l l ox 8.150== 屋架平面外根据屋架支撑布置和上弦内力变化，取 cml l oy 2.6038.15044=⨯==截面选择： 由于ox oyl l 4=，选用不等边角钢，短边相连。
设80=λ，查附表2-5 得，688.0=φ，需要的截面特性：2224.696924215688.01024200cm mm f N A ==⨯==ϕ cm l i oxx 68.1908.150===λcm l i oyy 70.6902.603===λ根据需要的A 、x i 、y i ，查型钢表（附表5—14），选用2∟160×100×12不等边角钢，短边相连，截面特性为：A=60.108cm 2, x i =2.82cm, y i =7.82cm48.5382.28.150===x ox x i l λ []15014.77286.72.603=<===λλy oy y i l 由14.77=y λ，查附表2—5得706.0=y ϕ222/215/8.20910108.60706.01240200mm N f mm N A N y =<=⨯⨯==ϕσ 3、 下弦杆整榀屋架下弦杆采用同一截面，按下弦杆gi 的最大计算内力设计。
计算内力：N=1190.6KN=1190600N 计算长度：cm l l cm l l oy ox 6002,300====截面选择：2237.557.55372151190100cm mm f N === 查附表5—14，选用2∟140×90×12不等边角钢，短边相连，截面特性为 A=52.8cm 2, cm i x 54.2=， cm i y 89.6=截面验算：[]35011854.2300=<===λλx ox x i l 1.8789.6600===yoy y i l λ 222/215/5.200108.521190600mm N f mm N A N =<=⨯==σ4、 端斜杆aB计算内力：N=-720.8KN=-720800N 计算长度：cm l l oy ox 5.253==选用2∟100×80×10，长边相连，截面特性为 A=34.334cm 2, cm i x 12.3=， cm i y 60.3=截面验算：[]15025.8112.35.253=<===λλx ox x i l 42.7060.35.253===yoy y i l λ 查附表2—5得，680.0=x ϕ222/215/3.21210334.34680.0720800mm N f mm N A N x =<=⨯⨯==ϕσ 5、 腹杆Bc计算内力：N=559.1KN=559100N 计算长度：cm l l ox 64.2088.2608.08.0=⨯==，cm l l oy 8.260==截面选择：22262600215559100cm mm f N A ====查附表5—14，选用2∟80×8等边角钢 截面特性：A=24.6cm 2, cm i x 44.2=， cm i y 78.3=截面验算：[]3505.854744.264.208=<===λλx ox x i l 9.6978.38.260===yoy y i l λ222/215/2.207106.24559100mm N f mm N A N =<=⨯==σ6、 腹杆cD计算内力：N=-442.1KN=-442100N 计算长度：cm l l ox 72.2289.2858.08.0=⨯==cm l l oy 9.285==设90=λ，查附表2-5 得，621.0=φ，需要的截面特性：2211.332.3311215621.0442100cm mm f N A ==⨯==ϕ 查附表5—14，选用2∟90×10等边角钢 截面特性：A=34.4cm 2, cm i x 74.2=， cm i y 20.4=截面验算：[]1500.8274.272.228=<===λλx ox x i l 1.6820.49.285===yoy y i l λ 查附表2—5，675.0=x ϕ222/215/4.190104.34675.0442100mm N f mm N A N x =<=⨯⨯==ϕσ表3.屋架杆件截面选择表杆件 计算内力 KN截面规格截面 面积 cm 2计算长度 cm 回转半径 cm 长细比[λ]稳定系数应力N/mm 2名 称 编号 l 0xl 0yi xi yλxλxφx φy上弦杆所有 -1240.2╥160×100×1260.11 150.8 603.2 2.82 7.82 53.48 77.14 150 0.706 209.8下弦杆所有+1190.6 ╨140×90×12 52.8 300 600 2.54 6.89 118 87.1 350 200.5斜腹杆aB -720.8 ╞100×80×10 34.33 253.5 253.5 3.12 3.60 81.25 70.42 150 0.680 212.3 Bc +559.1 ╞ 80×8 24.6 208.6 260.8 2.44 3.78 85.5 69.9 350 207.2 cD -442.1 ╞ 90×10 34.4 228.72 285.9 2.74 4.2 82.0 68.1 150 0.675 190.4 De +215.82 ╞ 80×6 18.79 228.72 285.9 2.47 3.73 92.60 76.65 350 114.8 eF -143.49 ╞ 80×6 18.79 250.3 312.9 2.47 3.73 101.3 83.9 150 0.547 147.4 Fg +73.82 ╞ 80×6 18.79 249.5 311.9 2.47 3.73 101.0 83.6 350 39.28竖腹杆Aa -29.17 ╞ 80×6 18.79 199.0 199.0 2.47 3.73 80.57 53.35 150 0.684 22.69 Cc -58.33 ╞ 80×6 18.79 183.2 229.0 2.47 3.73 74.17 61.39 150 0.725 42.81 Ee -58.33 ╞ 80×6 18.79 207.2 259.0 2.47 3.73 83.89 69.44 150 0.662 46.88图4.杆件内力值（KN）1、下弦节点“c”先计算腹杆焊缝长度，然后定出节点板的形状和尺寸，然后计算下弦杆与节点板之间的连接焊缝。
