浅谈vast卫星通讯系统

VSAT卫星通信系统是双向、带宽按需分配的宽带系统，其设计兼顾网络速率和效率。

该系统将宽带前向信道和高速回传信道相结合，满足基于地球静止轨道卫星的宽带IP数据通信需求。

系统支持DVB-S、DVB-S2等DVB开放标准。

DVB-S2技术中包括先进的LDPC（低密度奇偶校验）编码方式，具有逼近香农理论极限的超低译码门限，同时采用8PSK、16APSK或32APSK调制方式，可比传统编码节省高达30%的带宽。

自适应编码(ACM)和调制技术能够补偿雨衰的影响。

系统采用星型拓扑结构，下行速率70Mbps，上行速率可达2Mbps，可应用于数据通信、互联网接入、交互式远程教育、视频会议、应急通信及数据采集等场合。

主要优势：•国防科工委唯一支持的卫星通信项目，瞄准国际先进水平，专为宽带卫星IP接入网络设计的VSAT 系统，符合DVB-RCS标准。

•国内首个大规模的完整VSAT系统。

•完全自主开发，采用先进保密加密技术，具备与中办机要局指定的网络加密设备互联互通能力，不存在信息安全隐患。

•中文网管系统，采用个性化设计，可依据需求定制，使用、维护方便。

•提供本地化售后服务，性价比高。

功能介绍基于标准的平台可实现与基于IP的设备、网络等的互联互通。

是支持DVB-S和DVB-S2协议的标准化系统，可兼容标准的第三方单收设备（DVB机顶盒或卡）。

室外单元1U机箱式室内单元宽带连接提供70Mbps的下行载波速率和2Mbps的上行载波速率。

先进的IP路由功能支持单播和组播、RIP、IGMP、UDP、TCP等协议。

系统规模单个节点最大支持4000个终端，可扩展。

多种入境信道访问机制带宽按需分配(BoD)：根据用户业务量需求和传输时间，系统实现动态按需分配带宽。

BoD 适用于多用户企业网访问和互联网应用，以及大文件的传输。

信息速率保证(CIR)：为用户提供类似专线的固定资源分配，以保证传输带宽，适用于VoIP 和电视会议等。

CIR再分配：CIR只在用户需要时才提供。

架设天网 联通海陆——VSAT在海事宽带通信中的应用介绍让VSAT在大海上闪耀光芒 从上世纪80年代开始，VSAT就已经在欧盟国家取得了广泛应用。

中国在80年代也普遍应用了VSAT。

当年地面网络还不是很发达，在那种情况下，VSAT发挥了重要作用。

进入21世纪后，地面网络建设如火如荼，目前已经非常发达。

卫星网络和地面网络实现了天地融合，继续发挥着重大作用。

但是在广阔的海洋上，有大量的船舶、石油平台以及工程船舶，以及多种海上设施及浮标。

由于地理条件限制，海上通信网络的架设不可能像陆地上这么便捷。

因此在海洋设备上工作的人们无法像陆上的人们一样享受到便捷的光纤、线缆或蜂窝移动通信服务。

所以，卫星通信是海洋通信中不可替代的主要通信手段。

目前能够用于海事通信的手段有长波、超长波、短波通信，使用移动卫星服务频段的国际移动卫星/Inmarsat系统、铱星系统、苏亚拉系统，以及使用固定卫星服务频段的VSAT系统。

Inmarsat系统是最早的海上卫星通信手段，虽然稳定可靠，但带宽受到很大限制。

如铱星系统、苏亚拉系统都工作在L频段，而目前划拨给卫星移动通信的L频段总带宽只有100多兆。

带宽受限成为制约Inmarsat系统等产品在全球发展的重要因素之一。

如果带宽更大的固定卫星通信能用于海上通信，海事卫星通信服务的价格就会降低。

相比其他手段，VSAT系统具有很多优势。

譬如：VSAT小站可方便地接入陆地通信网络；支持多种通信方式；小站之间可实现点对点，多个站之间双工、广播通信；通信容量大、传输距离远；通信质量高，误码率低；可配接各种终端设备，方便地与其他网络互联互通。

尤其需要指出，VSAT系统的工作频段从C频段发展到Ku频段，今天已经发展到Ka频段，带宽远比L频段宽裕。

从当前的应用情况看，VSAT主要用于宽带常态通信，而Inmarsat系统主要用于窄带应急通信。

目前为止，VSAT系统是海上宽带解决方案的几乎唯一手段。

目前很多电信运营商——包括中国电信和中国联通——都在做这方面的工作，他们在海上、船舶上、其他载体上架设基站，可以覆盖周边海域，进行手机通信。

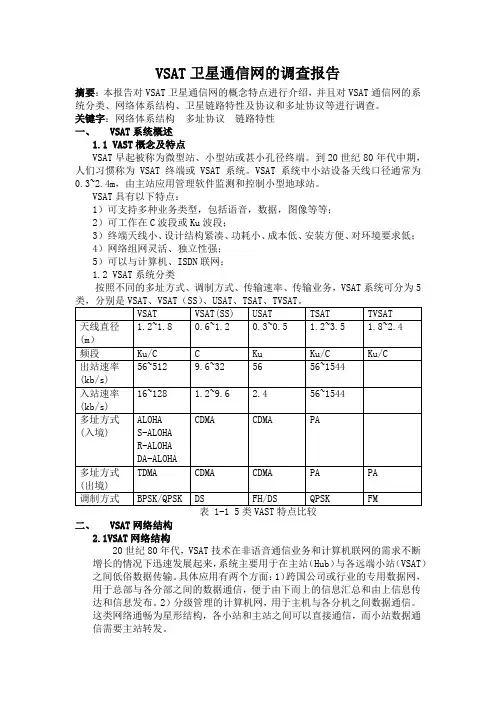

VSAT卫星通信网的调查报告摘要：本报告对VSAT卫星通信网的概念特点进行介绍，并且对VSAT通信网的系统分类、网络体系结构、卫星链路特性及协议和多址协议等进行调查。

关键字：网络体系结构多址协议链路特性一、VSAT系统概述1.1 VAST概念及特点VSAT早起被称为微型站、小型站或甚小孔径终端。

到20世纪80年代中期，人们习惯称为VSAT终端或VSAT系统。

VSAT系统中小站设备天线口径通常为0.3~2.4m，由主站应用管理软件监测和控制小型地球站。

VSAT具有以下特点：1）可支持多种业务类型，包括语音，数据，图像等等；2）可工作在C波段或Ku波段；3）终端天线小、设计结构紧凑、功耗小、成本低、安装方便、对环境要求低；4）网络组网灵活、独立性强；5）可以与计算机、ISDN联网；1.2 VSAT系统分类按照不同的多址方式、调制方式、传输速率、传输业务，VSAT系统可分为5二、VSAT网络结构2.1VSAT网络结构20世纪80年代，VSAT技术在非语音通信业务和计算机联网的需求不断增长的情况下迅速发展起来，系统主要用于在主站（Hub）与各远端小站（VSAT）之间低俗数据传输。

具体应用有两个方面：1）跨国公司或行业的专用数据网，用于总部与各分部之间的数据通信，便于由下而上的信息汇总和由上信息传达和信息发布。

2）分级管理的计算机网，用于主机与各分机之间数据通信。

这类网络通畅为星形结构，各小站和主站之间可以直接通信，而小站数据通信需要主站转发。

上图所示为卫星VSAT星形网的组成和路径示意图。

VSAT星形网的主站规模和容量都与一个TDMA卫星系统地球站相当实际上，VSAT星形网的主站在规模和容量方面都与一个TDMA卫星系统地球站相当。

实际上VSAT星形网的入站链路通常采用TDMA访问协议，传输效率较低，一般仅64Kb/s或128KB/S ，这有利于降低小站的成本。

VSAT系统在发展中国家的推广应用过程中，更重要的是对其中电话业务的需求。

VSAT卫星通信网络系统的研究分析【摘要】本篇文章主要围绕VSAT卫星通信网络系统展开研究分析。

引言部分介绍了背景、研究意义和研究目的。

接着，在正文部分详细介绍了VSAT卫星通信网络系统的基本原理、关键技术、应用领域、发展趋势和案例分析。

最后在结论部分总结了VSAT卫星通信网络系统的研究成果、发展前景以及提出建议和展望。

通过对VSAT卫星通信网络系统的研究分析，可以更好地了解其在通信领域的重要性和发展趋势，为相关领域的研究和应用提供参考。

【关键词】VSAT卫星通信网络系统、基本原理、关键技术、应用领域、发展趋势、案例分析、研究成果、发展前景、建议和展望。

1. 引言1.1 背景介绍VSAT（Very Small Aperture Terminal）是一种通过卫星通信技术进行数据传输的系统，其主要特点是使用较小的天线接收和发送信号。

随着信息技术的发展和应用需求的增加，VSAT卫星通信网络系统在各个领域得到了广泛应用。

背景介绍中，我们将探讨VSAT卫星通信技术的起源和发展历程，以及其在现代通信网络中的地位和作用。

VSAT技术最早起源于20世纪70年代，当时主要用于企业的远程通信和数据传输。

随着通信技术的不断进步和卫星通信网络的发展，VSAT系统逐渐普及，并被应用于军事、能源、金融、教育、医疗等各个领域。

在全球化和信息化的大背景下，VSAT卫星通信网络系统具有高效、可靠、灵活等优势，受到越来越多企业和机构的青睐。

随着科技的不断进步和市场需求的不断增长，VSAT卫星通信网络系统也在不断发展和完善。

未来，随着5G技术、物联网和人工智能的兴起，VSAT系统将迎来更广阔的发展空间和更多的应用场景。

通过对VSAT卫星通信技术的深入研究和探讨，可以更好地了解其在通信领域的优势和局限，为未来的发展提供有益的借鉴和指导。

1.2 研究意义VSAT卫星通信网络系统的研究意义还在于其在军事、航空航天、海洋等领域的广泛应用。

在军事领域，VSAT卫星通信网络系统可以提供高度加密和安全性的通信方式，保障国家安全。

1.【卫星通信系统概念】卫星通信是地球上多个地球站（包括陆地、水面和大气层）利用空中人造通信卫星作为中继站而进行的无线电通信。

卫星通信系统是由通信卫星、地球站和跟踪遥测及指令分系统和监控管理分系统。

通信卫星由若干个转发器、数副天线与位置和姿态控制、遥测和指令、电源分系统组成，其主要作用是转发各地球站信号。

地球站由天线、发射、接受、终端分系统及电源、监控和地面设备组成，主要作用是发射和接受用户信号。

跟踪遥测指令站是用来接收卫星发来的信标和各种数据，然后经过分析处理，再向卫星发出指令去控制卫星的位置、姿态及各部分工作状态。

监控管理分系统对在轨卫星的通信性能及参数进行业务开道前的监测和业务开通后的例行监测与控制，以便保证通信卫星的正常运行和工作2.卫星通信体制所谓通信体制，是指通信系统采用的信号传输方式和信号交换方式。

卫星通信系统的体制主要包括基带信号的类型及复用方式、中频(或射频)信号的调制方式、多址联接方式、信道分配方式等四个方面的内容。

其中复用方式和调制方式是无线通信中都要涉及到的，而多址联接和多址分配是卫星通信所特有的.3. 卫星通信地球站卫星通信系统中设置在地球上（包括大气层中）的通信终端站。

用户通过卫星通信地球站接入卫星通信线，进行相互间的通信。

主要业务为电话、电报、传真、电传、电视和数据传输。

卫星通信地球站按使用方式分为固定站、可搬运站和移动站(船载、车载、飞机载)；按通信性能分为标准站和非标准站。

在标准站中又分为A、B、C、D 4种类型。

典型的卫星通信地球站的基本组成包括：天线系统、高功率发射系统、低噪声接收系统、信道终端系统、电源系统、监控系统。

为实现用户间通信，还需有地面接口系统、信息传输系统和信息交换中心。

近年来世界各国竞相发展便于移动、便于安装的小型卫星通信地球站，发展了一种非常小口径通信终端()地球站，具有广阔的应用前景。

4.卫星通信的线路 (sorry 设计与测试未找到资料)在一个卫星通信系统中，各地球站经过通信卫星转发器可以组成多条单跳单工或双跳单工卫星通信线路。

卫星通信相关系统和业务介绍卫星通信技术是一种基于卫星运行轨道的无线通信系统，通过卫星与地面通信站点之间的互相连接，实现信息的传输和通信服务。

本文将介绍卫星通信的相关系统和业务，以便读者对该技术有更全面的了解。

一、卫星通信系统概述卫星通信系统主要由三个组成部分构成：卫星、地面站和用户终端。

卫星作为通信载体，负责接收、放大和转发信号；地面站用于与卫星进行通信的控制和管理；用户终端则是通信的使用者，包括移动终端、固定终端等。

卫星通信系统根据通信链路的不同，可分为地球-卫星通信和卫星-卫星通信两种模式。

地球-卫星通信是指地面站与卫星之间的通信，而卫星-卫星通信则是指卫星之间的通信。

这两种模式在实际应用中有不同的应用场景和技术要求。

二、卫星通信系统分类根据卫星的轨道类型，卫星通信系统可分为地球同步卫星通信系统和非地球同步卫星通信系统两种类型。

1. 地球同步卫星通信系统地球同步卫星通信系统（Geostationary Earth Orbit，GEO）是最常见的卫星通信系统之一。

该系统的卫星通信卫星在赤道上空的约3.6万公里的轨道上运行，速度与地球自转周期一致，形成一个固定的位置，从而能够覆盖一个固定的地面区域。

常见的GEO卫星通信系统包括国际通信卫星（Intelsat）和亚太通信卫星（APSTAR）等。

2. 非地球同步卫星通信系统非地球同步卫星通信系统（Non-Geostationary Orbit，NGSO）是指卫星通信卫星在距离地球较近的轨道上运行，包括低轨卫星、中轨卫星和高轨卫星等。

NGSO卫星通信系统的特点是延迟低、覆盖面广，适用于提供全球性的通信服务。

著名的非地球同步卫星通信系统有众星通信（Iridium）和全球星（Globalstar）等。

三、卫星通信业务介绍卫星通信技术的应用已经渗透到了生活的各个领域。

以下将介绍卫星通信在军事、航天、海洋、航空和广播电视等方面的应用。

1. 军事通信卫星通信在军事领域中扮演着重要的角色。

VSAT卫星通信系统姓名：刘涛班级：通信四班学号：20122211 VSAT 是Very Small Aperture Terminal 的缩字，直译为甚小口径卫星终端站。

所以也称为卫星小数据站（小站）或个人地球站（PES），这里的“小”字指的是VSAT卫星通信系统中小站设备的天线口径小，通常为0.3-1.4M。

VSAT系统具有灵活性强，可靠性高，成本低，使用方便以及小站可直接装在用户端等特点。

VSAT系统由一个主站及众多分散设置在各个用户所在地的远端VSAT组成，可不借助任何地面线路，不受地形、距离和地面通信条件限制，主站和VSAT间可直接进行高达2Mbps的数据通信。

特别适用于有较大信息量和所辖边远分支机构较多的部门使用。

VSAT系统可提供电话、传真、计算机信息等多种通信业务。

该系统由288颗近地轨道构成，每颗星上由路由器通过光通信与相邻卫星连接构成空中互联网。

地面服务商接入网关站（双向64Mbps）和一般移动用户（下行64Mbps，上行2Mbps）直接与卫星连接接入。

[1]按VSAT所承担主要业务的不同可分成两大类：一类是以数据为主的小型数据地球站（PES，Personal Earth Station）；另一类是以话务为主、数据兼容的小型电话地球站（TES，Telephone Earth Station）。

VSAT由于应用了大规模集成电路、数字信号处理和微处理器等新技术，因而具有成本低、体积小、智能化、高可靠、信道利用率高和安装维护方便等特点，特别适用于缺乏现代通信手段、业务量小的专用卫星通信网。

自VSAT问世以来，立即得到各国的重视，至80年代中期获得广泛应用，成为卫星通信中的热门领域之一。

因此，将简要地介绍VSAT 通信系统。

（一）系统的组成VSAT系统由通信卫星转发器、天线口径较大的主站（中枢站）和众多甚小天线口径的小站组成。

VSAT网中的空间通信由Ku频段（11～14GHz）或C频段（4～6 GHz）的卫星转发器提供的。

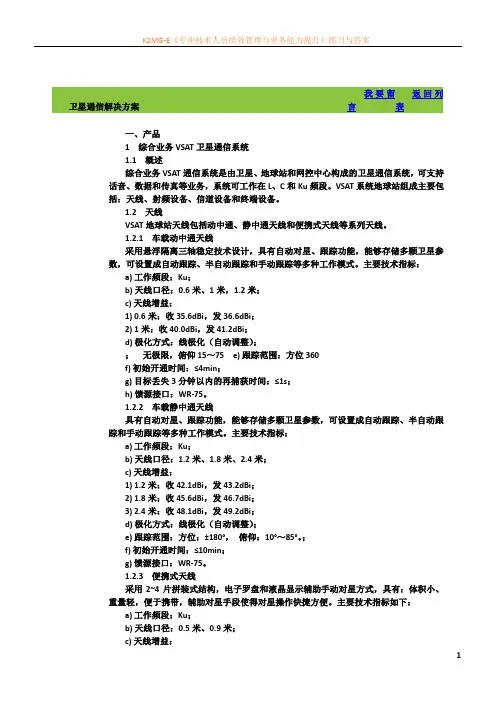

一、产品1 综合业务VSAT卫星通信系统1.1 概述综合业务VSAT通信系统是由卫星、地球站和网控中心构成的卫星通信系统，可支持话音、数据和传真等业务，系统可工作在L、C和Ku频段。

VSAT系统地球站组成主要包括：天线、射频设备、信道设备和终端设备。

1.2 天线VSAT地球站天线包括动中通、静中通天线和便携式天线等系列天线。

1.2.1 车载动中通天线采用悬浮隔离三轴稳定技术设计，具有自动对星、跟踪功能，能够存储多颗卫星参数，可设置成自动跟踪、半自动跟踪和手动跟踪等多种工作模式。

主要技术指标：a) 工作频段：Ku；b) 天线口径：0.6米、1米，1.2米；c) 天线增益：1) 0.6米：收35.6dBi，发36.6dBi；2) 1米：收40.0dBi，发41.2dBi；d) 极化方式：线极化（自动调整）；；无极限，俯仰15～75e) 跟踪范围：方位360f) 初始开通时间：≤4min；g) 目标丢失3分钟以内的再捕获时间：≤1s；h) 馈源接口：WR-75。

1.2.2 车载静中通天线具有自动对星、跟踪功能，能够存储多颗卫星参数，可设置成自动跟踪、半自动跟踪和手动跟踪等多种工作模式。

主要技术指标：a) 工作频段：Ku；b) 天线口径：1.2米、1.8米、2.4米；c) 天线增益：1) 1.2米：收42.1dBi，发43.2dBi；2) 1.8米：收45.6dBi，发46.7dBi；3) 2.4米：收48.1dBi，发49.2dBi；d) 极化方式：线极化（自动调整）；e) 跟踪范围：方位：±180°，俯仰：10°～85°。

；f) 初始开通时间：≤10min；g) 馈源接口：WR-75。

1.2.3 便携式天线采用2~4片拼装式结构，电子罗盘和液晶显示辅助手动对星方式，具有：体积小、重量轻，便于携带，辅助对星手段使得对星操作快捷方便。

主要技术指标如下：a) 工作频段：Ku；b) 天线口径：0.5米、0.9米；c) 天线增益：1) 0.5米：收34.5dBi，发35.6dBi；2) 0.9米：收39.6dBi，发40.7dBi；d) 极化方式：线极化；无极限，俯仰：10°～85°。

卫星移动通信系统简介在当今科技飞速发展的时代，通信技术的进步极大地改变了我们的生活方式。

其中，卫星移动通信系统作为一种重要的通信手段，正发挥着越来越关键的作用。

卫星移动通信系统，简单来说，就是通过卫星来实现移动中的通信。

想象一下，无论你身处广袤的沙漠、浩瀚的海洋，还是在没有地面基站覆盖的偏远山区，只要抬头能看到天空，就能通过卫星与世界保持联系。

这为那些在特殊环境中工作或旅行的人们提供了极大的便利。

那么，卫星移动通信系统是如何工作的呢？它主要由三个部分组成：空间段、地面段和用户段。

空间段就是卫星星座，由多颗卫星组成，这些卫星在太空中按照特定的轨道运行，负责接收和转发信号。

地面段包括地面控制中心、地面关口站等设施，用于对卫星进行监测、控制以及与地面通信网络的连接。

而用户段则是我们常见的各种卫星移动终端，比如卫星电话、车载卫星通信设备等。

卫星移动通信系统具有许多独特的优点。

首先，它的覆盖范围极其广泛。

不像地面移动通信系统受到基站覆盖范围的限制，卫星信号几乎可以覆盖地球的任何角落，包括极地、海洋、沙漠等地区。

这使得在一些极端环境下工作的人员，如科考队员、航海船员、地质勘探人员等，能够随时保持通信联络，保障生命安全和工作的顺利进行。

其次，卫星移动通信系统具有很强的可靠性。

在遇到自然灾害或突发事件导致地面通信设施损坏时，卫星通信往往能够不受影响地继续工作。

例如，在地震、洪水等灾害发生后，地面通信网络可能会瘫痪，但卫星电话可以成为紧急救援和指挥调度的重要通信工具，为抢险救灾提供有力支持。

此外，卫星移动通信系统还具有灵活便捷的特点。

用户可以在移动中随时随地进行通信，不受地理位置和时间的限制。

这对于那些需要频繁出差、旅行或者在移动中工作的人来说，无疑是非常实用的。

然而，卫星移动通信系统也并非完美无缺。

它存在一些局限性。

首先，卫星通信的成本相对较高。

发射卫星、建设地面设施以及维护运营都需要巨大的投入，这导致卫星通信服务的费用往往比地面通信服务昂贵。

卫星通信之VSAT系统篇1 VSAT综述卫星通信是近年来发展极为迅速的一种通信技术，它在世界范围内得到了广泛的应用。

尤其是小型卫星通信地球站（VSAT），是一种新兴的卫星通信领域，它是近年来一系列先进技术综合利用的结果，它不但可以直接安装于用户处，并能提供高质量的数据，话音，图像及其它综合业务，较好地满足了现代通信发展的需要，而且更能充分发挥卫星通信的优点，建立直接面向用户、面向家庭、甚至面向个人的通信系统，是对传统卫星通信方式的重大突破和发展。

目前，世界各主要国家和地区已建立了许多VSAT专用网和公用网，其应用范围之广涉及到国民经济的各个部门，目前国内外对VSAT网的研究与开发方兴未艾，新的系统不断涌现。

VSAT是卫星通信的发展趋势。

2 VSAT采用的先进技术VSAT综合运用了一系列先进技术的结果，这包括：大规模或超大规模集成电路的技术微波集成和固态功率放大技术高增益，低旁瓣的天线小型化技术高效多址联接技术微机软件技术高效、灵活的网络控制和管理技术分组传输和分组交换技术扩频、纠错和调制解调技术数字信号处理技术卫星大型化技术等3 VSAT卫星通信网的特点作为这些先进技术综合而成的VSAT卫星通信网具有许多其它通信网不可比拟的优点，其中主要特点有：设备简单、体积小、重量轻、耗电省、造价低，安装、维护和操作简便，根据不同使用条件，小站天线直径可以为1.3～2.4m，发射机功率在1～2W左右，终端部分也很小。

随着天线的进一步小型化还可以置于室内桌面上，只要天线能够通过窗口对准卫星而无障碍即可。

可以迅速安装和开通业务。

它可以与用户终端直接接口，避免了一般卫星通信系统信息落地后还要地面线路引接问题。

组网灵活，接续方便。

网络部件模块化，易于扩展和调整网络结构。

可以适应用户业务量的增长以及用户使用要求的变化。

通信效率高，性能质量好，可靠性高，通信容量可以自适应，适于多种数据率和多种业务类型，便于向ISDN过渡。

1.【卫星通信系统概念】卫星通信是地球上多个地球站（包括陆地、水面和大气层）利用空中人造通信卫星作为中继站而进行的无线电通信。

卫星通信系统是由通信卫星、地球站和跟踪遥测及指令分系统和监控管理分系统。

通信卫星由若干个转发器、数副天线与位置和姿态控制、遥测和指令、电源分系统组成，其主要作用是转发各地球站信号。

地球站由天线、发射、接受、终端分系统及电源、监控和地面设备组成，主要作用是发射和接受用户信号。

跟踪遥测指令站是用来接收卫星发来的信标和各种数据，然后经过分析处理，再向卫星发出指令去控制卫星的位置、姿态及各部分工作状态。

监控管理分系统对在轨卫星的通信性能及参数进行业务开道前的监测和业务开通后的例行监测与控制，以便保证通信卫星的正常运行和工作2.卫星通信体制所谓通信体制，是指通信系统采用的信号传输方式和信号交换方式。

卫星通信系统的体制主要包括基带信号的类型及复用方式、中频(或射频)信号的调制方式、多址联接方式、信道分配方式等四个方面的内容。

其中复用方式和调制方式是无线通信中都要涉及到的，而多址联接和多址分配是卫星通信所特有的.3. 卫星通信地球站卫星通信系统中设置在地球上（包括大气层中）的通信终端站。

用户通过卫星通信地球站接入卫星通信线，进行相互间的通信。

主要业务为电话、电报、传真、电传、电视和数据传输。

卫星通信地球站按使用方式分为固定站、可搬运站和移动站(船载、车载、飞机载)；按通信性能分为标准站和非标准站。

在标准站中又分为A、B、C、D 4种类型。

典型的卫星通信地球站的基本组成包括：天线系统、高功率发射系统、低噪声接收系统、信道终端系统、电源系统、监控系统。

为实现用户间通信，还需有地面接口系统、信息传输系统和信息交换中心。

近年来世界各国竞相发展便于移动、便于安装的小型卫星通信地球站，发展了一种非常小口径通信终端(VSAT)地球站，具有广阔的应用前景。

4.卫星通信的线路 (sorry 设计与测试未找到资料)在一个卫星通信系统中，各地球站经过通信卫星转发器可以组成多条单跳单工或双跳单工卫星通信线路。
