数电实验数字显示电路实验报告

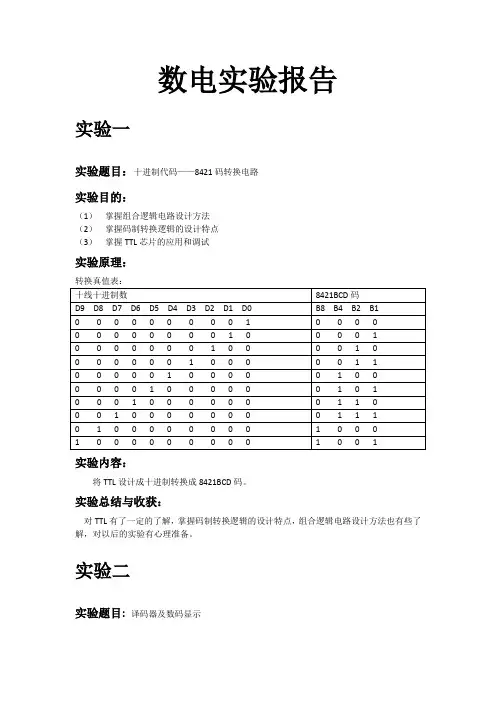

数电实验报告实验一实验题目：十进制代码——8421码转换电路实验目的：（1）掌握组合逻辑电路设计方法（2）掌握码制转换逻辑的设计特点（3）掌握TTL芯片的应用和调试实验原理：实验内容：将TTL设计成十进制转换成8421BCD码。

实验总结与收获：对TTL有了一定的了解，掌握码制转换逻辑的设计特点，组合逻辑电路设计方法也有些了解，对以后的实验有心理准备。

实验二实验题目: 译码器及数码显示实验目的:(1) 掌握组合逻辑电路设计的方法.(2) 对比用不同的器件,不同设计方法之间的比较. (3) 掌握数码关与译码器的电位关系.实验原理:1.数码管是一种子常用器件,当你显示十进制数时,是有很多电路供你选用,一般根据所使用的数码管是共阳极还是共阴极来选择对应芯片的.七段发光二极管(LED)数码显示器的字形与七段荧光数码管一样,外观为平面型.它的a,b,c,d,e,f,g 段是用发光二极管显示的,并且分为共阳极和共阴极两种.共阳极是七个发光二极管的阳极接在一起,接到高电平(正电源)上,阴极接到译码器的输出端,哪个发光二极管的阴极为低电平,哪个发光二极管就亮,而阴极为高电平的发光二极管就不亮.共阴极是七个发光二极管的阴极接到一起,,接到低电平处,哪个发光二极管的阳极接高电平,哪个发光二极管就亮,否则就不亮.这种数码特点是电源电压为5V,与TTL 电源一致共阳弄数码管内部结构.2.LED 数码管的内部显示如图所示:3.BI 是消隐输入端,当输出功能为0—15V 时,BI 必须开路或接高电平,BI 处于低电平时,所有各段输出均被切断且与其它输入端的电平无关.RBI 串行消隐输入端,能消除无意义的0显示,RBO 串行消隐输出端与RBI:LT 组合控制可消除其它无意义的输出.LT 为灯测注:输出端中Y表示导通,N表示截止.实验内容:(1)要求设计16进制译码器的逻辑图.(2)根据逻辑图边好译码器,并将电阻,数码管连上.(3)通电调试,直到0—F都能正确显示为止.实验设计:1.根据实验需求分析,可得出下面的逻辑关系式:CBADACBADDBCDBACBADDCBADABCBCDADBACABDCDCBADCBAa+++=++++++++=DABCBABADCCDBADCBADCBADABCDCBADCABDCBADCBADCBAb+++=++++++++=CBACDCACABDCBADDCBADABCDABCDBACDCBADCABDCBADCBAc++=+++++++++ =DB AC B ABCACABDCBCDABACDCABDC ABDC BADDC B ADABCDBACDCABDB ACDC B Ad++++=++++++++++=CABABCDADCBADCBADBCADCBADCBAe+=+++++=DBDCBABCDACDBACDBACBADDCBABCDAACDBCDBADCBAf++=++++++++ =C BB ADCC BBCDACDB ACDB ADCABDC B ADC B ADC B ADBCAACDBDC B ADCABDC B Ag+++=+++++++++++=其中:0=a+b+c+d+e+f 1=b+c 2=a+b+d+e+g. 3=a+b+c+d+g.4=b+c+g+f. 5=a+c+d+f+g. 6=a+c+d+e+f+g. 7=a+b+c.8=a+b+c+d+e+f+g. 9=a+b+c+d+f+g A=a+b+c+e+f+g.B(b)=c+d+e+f+g. C=a+e+f. d(D)=b+c+d+e+g.E=a+d+e+f+g F =a+e+f+g.2.用编程语言进行编程:PLD16V8 //器件名称BASIC GATES //逻辑功能WANGTAO 2009.4.13 //姓名,时间SHIYAN LATTICE V4.6 //用途,公司,版本D C B A NC NC NC NC NC GND //定义输入脚NC a b c d e f g NC VCC //定义输出脚;LOGIC EQUATIONS //注释a=B*/D+A*/B*D+A*C*/D+/A*/B*/Cb=/C*/D+/A*/B+A*/B*/C+A*B*/Dc=A*/C+C*/D+/A*/B*/Cd=/C*D+A*B*/C+/A*B*C+A*/B*C+/A*/B*/De=/A*B+/A*/Cf=/A*/B+C*/D+/B*Dg=B*/C+/C*D+/A*B+/B*CDESCRIPTION //程序结束3.调试验证:实验中用fm.exe对程序wt.pld进行编译.生成wt.jed文件。

数电实验报告数码管显示控制电路设计实验目的：设计一个数码管显示控制电路，实现对数码管的显示控制。

实验器材：数码管、集成电路、电阻、开关、电源等。

实验原理：数码管是一种用它们来显示数字和字母的一种装置。

它由几个独立的发光二极管组成，每个数字由不同的发光二极管的组合表示。

对数码管的显示控制通常使用多路复用技术实现，即通过控制数码管的分段和共阴极或共阳极来实现不同数字的显示。

实验步骤：1.确定数码管的类型和接线方式。

本实验中使用共阳数码管，数码管共阳极通过电阻连接到正极电源。

2.选取适当的集成电路作为显示控制电路。

本实验中选择CD4511作为显示控制芯片，它可以实现对4位共阳数码管的显示控制。

3.连接电路。

将4位共阳数码管的阳极分别连接到CD4511芯片的A、B、C和D端口，共阴极连接到电源正极。

将CD4511芯片的输入端口IN1、IN2、IN3和IN4连接到微控制器的输出端口，控制微控制器输出的电平来选通不同的数码管。

4.设置微控制器的输出。

通过编程或手动设置微控制器的输出端口来控制数字的显示。

根据需要显示的数字，将相应的输出端口设置为高电平，其余端口设置为低电平。

通过适当的延时控制，便可以实现数字的连续显示。

实验结果与分析：经过上述步骤完成电路搭建后，我们可以通过改变微控制器的输出端口来控制数码管的显示。

当我们设置不同的输出端口为高电平时，相应的数码管会显示对应的数字。

通过适当的延时控制，我们可以实现数字的连续显示，从而实现对数码管的显示控制。

实验结论：通过本次实验，我们成功地设计并实现了一个数码管显示控制电路。

通过对微控制器输出端口的控制，我们可以实现对数码管的数字显示控制。

这对于数字显示系统的设计和开发具有重要意义。

实验心得：通过本次实验，我对数码管的显示控制有了更深入的了解。

数码管作为一种常见的数字显示装置，广泛应用于各种电子设备中。

掌握其显示控制原理和方法对于电子技术爱好者来说至关重要。

通过实际操作，我对数码管显示控制电路的设计和实现有了更深入的认识，同时也提高了我对数字显示系统的理解和设计能力。

大连理工大学本科实验报告题目：数字钟课程名称：数字电路课程设计学院（系）：电子信息工程专业：电子班级：电子1301班学生姓名：陈冠谋学号：201383022完成日期：2015年7月18日成绩：2014 年7 月18 日注意：本页要求放在实验报告第一页课程设计得分表考勤课程设计50分考试40分作业合计最后得分一、数字钟课程设计要求：1、设计一个具有‘时’、‘分’、‘秒’的十进制数字显示（小时从00～23）计时器。

2、整点报时。

两种方法任选其一：⑴发出仿中央人民广播电台的整点报时信号，即从59分50秒起，每隔2秒钟发出一次低音“嘟”的信号，连续5次，最后一次要求高音“嘀”的信号，此信号结束即达到整点。

“嘟”是500Hz左右的频率输出，“嘀”是1000Hz左右的频率输出⑵通过LED闪烁实现，闪烁频率及花型可自己设计并在这里说明。

3、手动校时、校分、校秒。

4、定时与闹钟功能，能在设定的时间发出闹铃声。

5、设计一个秒表，显示1%秒到60秒、手动停止。

6、设计一个倒计时，显示小时、分钟、秒。

7、其他创新。

第1题25分，其他每题5分二、课程设计考试（40分，每题分）：考试题目：1、实体名□2、计数器□3、异步清零□4、进位输出□5、仿真图□6、数码管输出□7、分频□8、元件例化□9、引脚分配□10、下载□一、设计要求1、设计一个数字钟，能够显示当前时间，分别用6个数码管显示小时、分钟、秒钟的时间，秒针的计数频率为1Hz ，可由系统脉冲分频得到。

2、整点报时，可通过LED 闪烁实现，闪烁频率及花型可自己设计。

3、能够调整小时和分钟的时间，调整的形式为通过按键进行累加。

4、具有闹钟功能，闹钟时间可以任意设定（设定的形式同样为通过按键累加），并且在设定的时间能够进行提示，提示同样可以由LED 闪烁实现。

二、设计分析及系统方案设计数字计时器一般都由振荡器、分频器、计数器、译码器、显示器等几部分组成。

其中振荡器和分频器组成标准秒信号发生器，由不同进制的计数器、译码器和显示器组成计时系统。

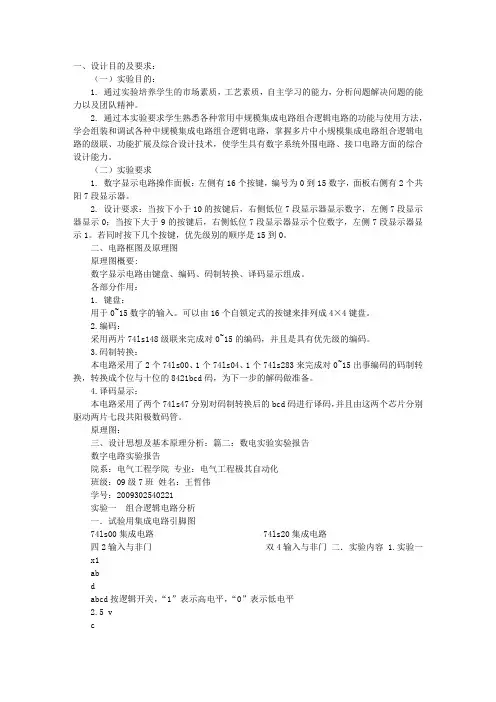

一、设计目的及要求：（一）实验目的：1. 通过实验培养学生的市场素质，工艺素质，自主学习的能力，分析问题解决问题的能力以及团队精神。

2. 通过本实验要求学生熟悉各种常用中规模集成电路组合逻辑电路的功能与使用方法，学会组装和调试各种中规模集成电路组合逻辑电路，掌握多片中小规模集成电路组合逻辑电路的级联、功能扩展及综合设计技术，使学生具有数字系统外围电路、接口电路方面的综合设计能力。

（二）实验要求1. 数字显示电路操作面板：左侧有16个按键，编号为0到15数字，面板右侧有2个共阳7段显示器。

2. 设计要求：当按下小于10的按键后，右侧低位7段显示器显示数字，左侧7段显示器显示0；当按下大于9的按键后，右侧低位7段显示器显示个位数字，左侧7段显示器显示1。

若同时按下几个按键，优先级别的顺序是15到0。

二、电路框图及原理图原理图概要:数字显示电路由键盘、编码、码制转换、译码显示组成。

各部分作用：1. 键盘：用于0~15数字的输入。

可以由16个自锁定式的按键来排列成4×4键盘。

2.编码：采用两片74ls148级联来完成对0~15的编码，并且是具有优先级的编码。

3.码制转换：本电路采用了2个74ls00、1个74ls04、1个74ls283来完成对0~15出事编码的码制转换，转换成个位与十位的8421bcd码，为下一步的解码做准备。

4.译码显示：本电路采用了两个74ls47分别对码制转换后的bcd码进行译码，并且由这两个芯片分别驱动两片七段共阳极数码管。

原理图：三、设计思想及基本原理分析：篇二：数电实验实验报告数字电路实验报告院系：电气工程学院专业：电气工程极其自动化班级：09级7班姓名：王哲伟学号：2009302540221 实验一组合逻辑电路分析一．试验用集成电路引脚图74ls00集成电路 74ls20集成电路四2输入与非门双4输入与非门二．实验内容 1.实验一x1abdabcd按逻辑开关，“1”表示高电平，“0”表示低电平2.5 vc示灯：灯亮表示“1”，灯灭表示“0”自拟表格并记录: 2.实验二密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开。
