浅析船舶动力定位系统的组成及应用
发布时间：2022-12-19T07:56:40.231Z 来源：《科技新时代》2022年12期 作者： 陈龙 韩朋刚 刘欢 蒙亚东 只升震[导读] 船舶动力定位是在船舶需要定在某一坐标点时不在需要传统的定位锚机来固定，而是依靠一定的参考系统，如DGPS、罗经等，利用船舶自身的动力可以自动的维持在地球上的某一坐标点，这时DP控制系统依靠参考系统反馈回来的位置信息，风和流信息以及外力的信息，自动去控制主推进器，舵机，侧推等动力设备，维持在这个设定坐标点，这就是动力定位的简单解释。
（安装公司海洋石油202船）
摘要：
船舶动力定位是在船舶需要定在某一坐标点时不在需要传统的定位锚机来固定，而是依靠一定的参考系统，如DGPS、罗经等，利用船舶自身的动力可以自动的维持在地球上的某一坐标点，这时DP控制系统依靠参考系统反馈回来的位置信息，风和流信息以及外力的信息，自动去控制主推进器，舵机，侧推等动力设备，维持在这个设定坐标点，这就是动力定位的简单解释。由于动力定位船舶的机动性、高效性，动力定位系统被广泛应用于海底管线检修，海洋电缆铺设、海洋石油平台守护、海洋钻井船、水下机器人跟踪、海底管线埋设等。本文对工程船舶动力定位系统组成及作用进行分析。
关键字：动力定位 参考系统 自动控制 工程船舶
Abstract： This article is mainly about the Dynamic Position System, this system is different from the traditional position winch system. It depend on theDGPS, Gyro, Reference system, using the ship’s own ability hold a set position. The DP control system using the Reference system, calculate theexternal result forces, automatic control the thrusters, rudders to generate a opposite force, in order to keep the DP Ship positioning .Because of thebetter flexible and maneuvering, The DP control system is used more and more in the Marine Engineering construction. This article is mainly aboutthe Dynamic Position System and the function. Key Words: Dynamic Position Reference System Automatic Control Engineering Ship
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７１・１０４１．２０１０．０５．０１１

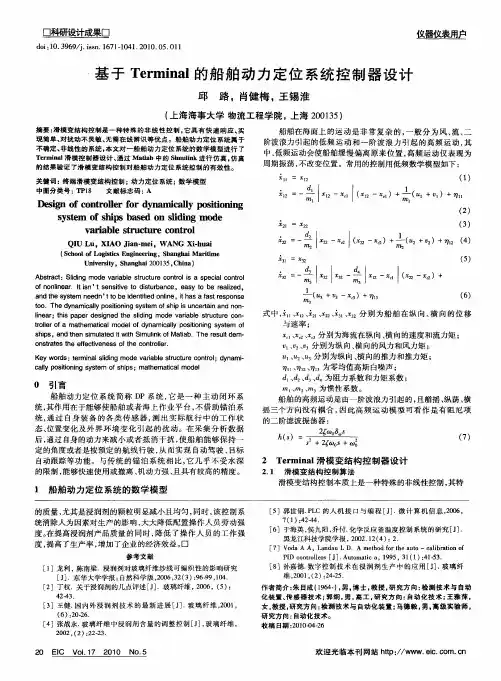

基于Ｔｅｒｍｉｎａｌ的船舶动力定位系统控制器设计
