测井解释(重要)

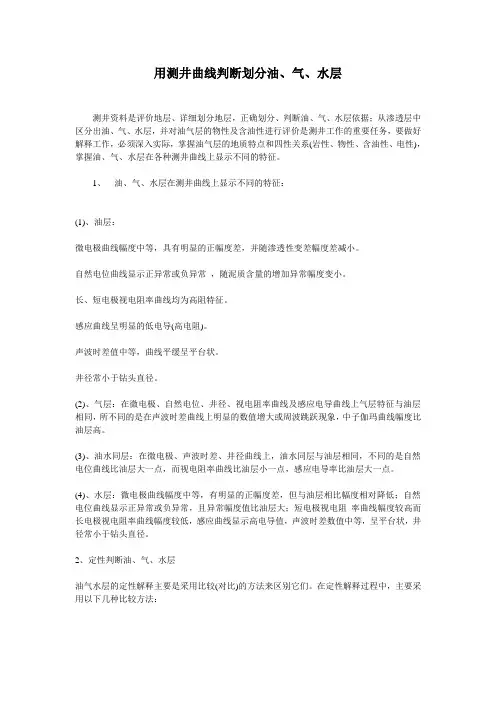

用测井曲线判断划分油、气、水层

测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。

1、 油、气、水层在测井曲线上显示不同的特征：

(1)、油层：

微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。

自然电位曲线显示正异常或负异常 ，随泥质含量的增加异常幅度变小。

长、短电极视电阻率曲线均为高阻特征。

感应曲线呈明显的低电导(高电阻)。

声波时差值中等，曲线平缓呈平台状。

井径常小于钻头直径。

(2)、气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。

(3)、油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。

(4)、水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻 率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。

2、定性判断油、气、水层

油气水层的定性解释主要是采用比较(对比)的方法来区别它们。在定性解释过程中，主要采用以下几种比较方法：

(1) 纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。一般油气层的电阻率是水层的3倍 以上。纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。

一如何运用测井曲线来分析小层的沉积类型？

你的研究和我的研究有一部分知识是交合的。

具体分析岩层类型这些你专业的知识，我不懂。

但是因为工作研究，我自学过几种对比的方法。希望能多少对你的问题有点用。

下面的一些话，是摘抄了网络上一些你们系统的规范性文字，稍微改了一些。

因为咱们是两个不同的系统领域。

第一种

利用墨西哥帽状小波函数，采用MATLAB仿真，对测井曲线进行小层对比，包括对测井曲线进行一定间隔的采样，对采样后的测井曲线进行频谱分析，得到测井曲线的频率分布范围，根据频率分布范围计算小波变换尺度因子的范围，将小波变换因子在上述范围内离散为向量，根据所述的向量对测井曲线进行墨西哥帽小波变换，得到不同尺度下的变换曲线，对所述变换曲线的低频部分曲线，按照极小值点进行划分，以划分后的地层厚度作为相关对比窗长，根据对比窗长在待对比的曲线上找到与所述变换曲线上任一点对应的点，然后去掉那些出现层位交叉的对比点，剩余的对比点即为点对点的小层对比结果。尤其在点对点时，这种方法很适用。

还有一种是

自然电位测井，就是测量井中自然电场电位。地层产生自然电位的原因是复杂的。对于油井来说，一般是由以下两种原因造成的：一种是由地层水和泥浆滤液之间离子的扩散作用和岩粒对离子的吸附作用（电化学电动势）产生的；另一种是由地层压力不同于泥浆柱压力时在岩石空隙中产生的液体过滤作用（动电学电动势）产生的。

井中的电动势主要由三部分组成：扩散电位、薄膜电位和过滤电位。 自然电位曲线特点

a. 曲线关于地层中点对称，地层中点处异常值最大。

b. 地层越厚，自然电位越接近静自然电位，地层厚度变小，自然电位值下降，且顶部变尖底部变宽，自然电位小于等于静自然电位。

c. h>4d 时，自然电位的半幅点对应地层的界面。

ｄ．自然电位没有绝对的零点，是以泥岩井段的自然电位曲线幅度作为基线。

自然电位曲线的影响因素

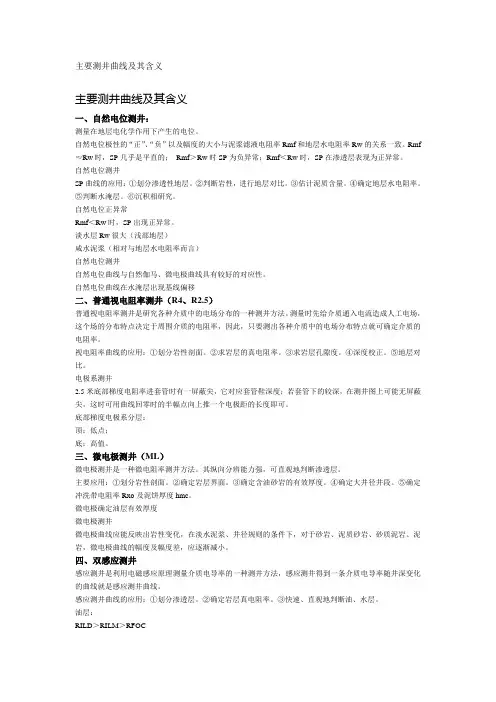

主要测井曲线及其含义

主要测井曲线及其含义

一、自然电位测井：

测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井

SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。

自然电位正异常

Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）

咸水泥浆（相对与地层水电阻率而言）

自然电位测井

自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移

二、普通视电阻率测井（R4、R2.5）

普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。

电极系测井

2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：

顶：低点；

底：高值。

三、微电极测井（ML）

微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度

微电极测井

微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井

测井资料综合解释经典

测井是油气勘探开发过程中极为重要的一项技术手段，通过对地下岩层进行电磁、声波、核子等各种物理方法的测量，获取有关地层、含油气性质等基本参数的数据。测井数据对于判断油气藏的性质、水文地质条件、岩性变化等都具有重要的参考价值。本文将综合解释几种经典的测井资料，包括测井曲线、测井解释方法等。

一、测井曲线

1. 自然伽马测井曲线（GR）

自然伽马测井曲线测量的是地层的自然伽马辐射强度，是一种常用的测井曲线之一。自然伽马辐射是由岩石中的放射性元素，如钍、钾和铀等的衰变所产生的。GR曲线的峰值反映了岩石的放射性物质含量，通过与岩层进行对比分析，可以判断岩层的类型和含油气性质。

2. 电阻率测井曲线（ILD、Rt）

电阻率是指物质对电流的阻碍程度，电阻率测井曲线测量了地层的电阻率值。岩石的电阻率与其孔隙度、含水饱和度以及岩石的含油气性质密切相关。ILD曲线是测量液体饱和度等含油气性质的重要参数，而Rt曲线通常用于描述岩石的电阻性质。

3. 声波测井曲线（DT、ΔT）

声波测井曲线主要是通过测量岩石对声波的传播速度来获取有关地层岩性和孔隙度等参数。DT曲线即声波传播时间曲线，反映了声波在地层中传播所需的时间，ΔT曲线是声波时差曲线，它可用于计算地层中流体的饱和度。

二、测井解释方法

1. 直接解释法

直接解释法是根据测井曲线的特征进行判断、推断，结合地层信息和岩性特征，直接得出结论。例如，根据GR曲线的峰值及其分布情况，可以判断油气层的存在与否，以及油气层的厚度和含油饱和度等。

2. 相关系数法

相关系数法是通过建立地层参数之间的统计关系来进行解释。通过计算测井曲线之间的相关系数，可以得出地层岩性、岩相、孔隙度、饱和度等参数的推断。例如，通过计算GR曲线与含油饱和度的相关系数，可以判断油气层的含油饱和度等。

3. 分层解释法

分层解释法是根据地层的特点和垂向变化进行测井解释。通过分析测井曲线的规律性变化和层段特点，将地层划分为若干层段，再对每个层段进行解释。这种方法通常适用于含水饱和度、含气饱和度、孔隙度等参数的解释。
