smt过程质量控制
SMT过程质量控制
引言
SMT过程
SMT过程包括元件贴装、焊接和检测三个主要环节。在元件贴装阶段，通过自动贴片机将电子元件精确地贴到PCB上；焊接阶段将元件与PCB焊接在一起；，在检测阶段对焊接后的产品进行全面检测和验证。
质量控制方法
为了确保SMT过程中产品质量的稳定性和可靠性，以下是常用的质量控制方法：
1. 元件选择和采购
选择和采购优质的电子元件是确保SMT过程质量的基础。在采购过程中，应注意元件的品牌、性能指标和可追溯性等关键因素。
2. 设备维护和校准
定期维护和校准SMT设备是确保其正常运行和质量稳定性的重要步骤。操作人员应按照设备制造商提供的维护手册进行维护和校准程序。 3. 工艺参数与标准
制定和执行合适的工艺参数和标准对于控制SMT过程质量至关重要。工艺参数包括贴片速度、温度曲线、焊接压力等，而标准则用于判定产品是否符合质量要求。
4. 材料管理
对于SMT过程中使用的各种材料，包括焊接材料、PCB板材、清洁剂等，都需要进行严格的管理和控制。确保材料的质量和可追溯性可以有效地提高生产过程的稳定性和控制能力。
5. 过程监控和数据分析
通过使用在线监测设备和记录关键数据，可以实时监控SMT过程中的关键参数，并进行相应的数据分析。这有助于及时发现异常并进行调整，确保产品质量的稳定性。
6. 培训和技能提升
培训和提高操作人员的技能水平也是提高SMT过程质量的重要环节。合理的培训计划可以增强操作人员的专业素养，提高操作技能和质量意识，从而降低人为因素引起的质量问题。
7. 反馈和改进 通过收集和分析产品和过程中的缺陷和问题，可以发现潜在的质量风险，并及时采取纠正措施。持续改进是确保SMT过程质量不断提升的关键。
结论
SMT过程质量控制是保证SMT生产中产品质量的重要环节。通过合理的质量控制方法和技术手段，可以提高SMT过程中的质量稳定性和可靠性，确保产品符合质量要求。在SMT生产中，注重质量控制是至关重要的。
团 童 鱼筻堡 塑

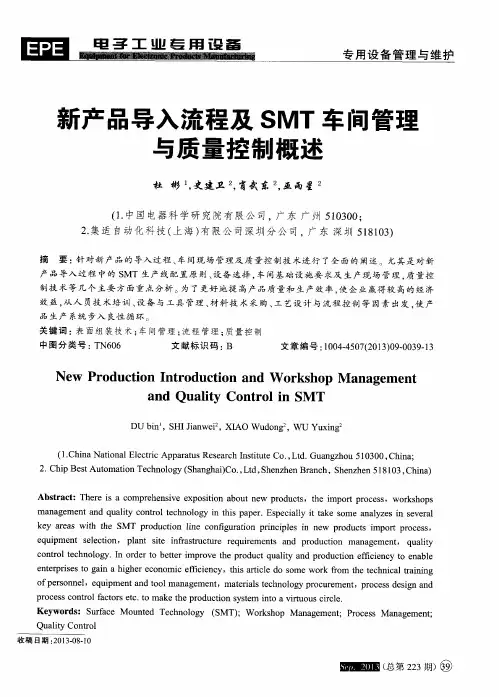

新产品导入流程及Ｓ ＭＴ车间管理
与质量控制概述
杜彬 ，史建卫２肖武东２，巫雨星
（１．中国电器科学研究院有限公司，广东广州５１０３００：
２．集适自动化科技（上海）有限公司深圳分公司，广东深圳５１８１０３
摘 要：针对新产品的导入过程、车间现场管理及质量控制技术进行了全面的阐述 尤其是对新
产品导入过程中的ＳＭＴ生产线配置原则、设备选择，车间基础设施要求及生产现场管理．质量控 制技术等几个主要方面重点分析。为了更好地提高产品质量和生产效率，使企业赢得较高的经济
效益，从人员技术培训、设备与工具管理、材料技术采购、工艺设计与流程控制等因素出发．使产 品生产系统步入良性循环。 关键词：表面组装技术；车间管理；流程管理：质量控制
中图分类号：ＴＮ６０６ 文献标识码：Ｂ 文章编号：１００４—４５０７（２０１３）０９．００３９．１３
Ｎｅｗ Ｐｒｏｄｕｃｔｉｏｎ Ｉｎｔｒｏｄｕｃｔｉｏｎ ａｎｄ Ｗｏｒｋｓｈｏｐ Ｍａｎａｇｅｍｅｎｔ
ａｎｄ Ｑｕａｌｉｔｙ Ｃｏｎｔｒｏｌ ｉｎ ＳＭＴ
ＤＵ ｂｉｎ ，ＳＨＩ Ｊｉａｎｗｅｉ ，ＸＩＡＯ Ｗｕｄｏｎｇ ，ＷＵ Ｙｕｘｉｎｇ
（１．Ｃｈｉｎａ Ｎａｔｉｏｎａｌ Ｅｌｅｃｔｒｉｃ Ａｐｐａｒａｔｕｓ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．，Ｌｔｄ．Ｇｕａｎｇｚｈｏｕ ５ １ ０３００，Ｃｈｉｎａ； ２．Ｃｈｉｐ Ｂｅｓｔ Ａｕｔｏｍａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ（Ｓｈａｎｇｈａｉ）Ｃｏ．，Ｌｔｄ，Ｓｈｅｎｚｈｅｎ Ｂｒａｎｃｈ，Ｓｈｅｎｚｈｅｎ ５ １ ８ １ ０３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅｒｅ ｉｓ ａ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｅｘｐｏｓｉｔｉｏｎ ａｂｏｕｔ ｎｅｗ ｐｒｏｄｕｃｔｓ，ｔｈｅ ｉｍｐｏ￣ｐｒｏｃｅｓｓ，ｗｏｒｋｓｈｏｐｓ ｍａｎａｇｅｍｅｎｔ ａｎｄ ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｔｈｉｓ ｐａｐｅｒ．Ｅｓｐｅｃｉａｌｌｙ ｉｔ ｔａｋｅ ｓｏｍｅ ａｎａｌｙｚｅｓ ｉｎ ｓｅｖｅｒａｌ
SMT工艺质量控制
摘要 ： 1 工艺质量的基本概念 ；2 工艺质量的评价 ；3 工艺质量控制体系 ；4 SMT关键过程点的控制要素 ；5 基本能力建设——识别、预防与纠正。
1. 工艺质量控制的基本概念
1.1 什么是工艺质量？
SMT工艺质量，指SMT组装工艺的管理与控制水平。通常用焊接直通率、焊点不良率来衡量。这两个指标反映的是工艺 “本身”的质量,它关注的是“焊点”及其组装的可靠性。它不全等同于“制造质量”的概念，不涉及器件本身的质量问题（主要指性能）
高的工艺质量：
意味着高的焊点质量；
意味着高的生产效率；
1.2 什么是工艺质量控制？
工艺质量控制，就是要对影响 SMT工艺质量的所有因素进行有效的管理和控制，使SMT的焊接缺陷率处于可接受的水平和稳定状态。
没有稳定的工艺质量，不可能有稳定的制造质量，也不可能有高的生产效率。
工艺质量控制的目的：
建立稳定的工艺！
1.3 工艺质量控制体系
现代工艺质量控制体系的建立，基于“零缺陷”和“第一次把事情做好”的原则，强调“预防”为主的做法。同时，随着 SMD的越来越小，PCBA组装密度的越来越高，先前通过维修解决不合格产品的做法越来越不可行。在这样的情况下，许多企业对如何提高焊接的一次合格率进行了广泛的探索，逐步形成了一套控制体系——重视PCBA的可制造性设计、严格对物料工艺质量的控制、进行正确的的工艺试制、实施规范化的SMT工序管理、利用AOI（自动光学检查）和计算机技术进行实时工艺监控等，我们把这些行之有效的“做法”，称之为工艺质量的控制体系。
2. 工艺质量的评价
1) 直通率
直通率，也称首次通过率（ First Time
Yield），指在某个时间段首次通过生产线的PCBA合格率，用百分比表示。
YFT=（通过检查的PCBA数/检查的PCBA总数）×100
直通率是以测试结果进行统计的一个指标，反映了来料、工艺的综合质量。它是一个以时间段为单位、以不合格产品为缺陷单位统计的一个数据。
浅谈SMT质量控制
班级：
姓名：
学号：浅谈SMT质量控制
随着电子元器件的小尺寸化和组装的高密度化，SMT的工艺窗口越来越小，组装的难度越来越大，如何建立一个稳固而耐用的工艺，已经成为SMT的核心问题。
一、SMT工艺质量
SMT工艺质量，指企业按照与客户达成的规格要求或IPC-A-610的要求生产和提供印制电路板组件(PCBA)的能力。一般用交付合格率、一次焊点不良率、直通率等指标来衡量。
二、工艺质量控制
工艺质量控制，就是要对影响SMT工艺质量的所有因素进行有效的管理和控制，使SMT的焊接缺陷率处于可接受的水平和稳定状态。
三、工艺质量控制体系
现代工艺质量控制体系的建立，基于“零缺陷”和“第一次把事情做好”的原则，强调“预防”为主的做法。同时，随着SMD的越来越小，PCBA组装密度的越来越高，先前通过维修解决不合格产品的做法越来越不可行。在这样的情况下，许多企业对如何提高焊接的一次合格率进行了广泛的探索，逐步形成了一套控制体系——重视PCBA的可制造性设计、严格对物料工艺质量的控制、进行正确的的工艺试制、实施规范化的SMT工序管理、利用AOI（自动光学检查）和计算机技术进行实时工艺监控等，我们把这些行之有效的“做法”，称之为工艺质量的控制体系。
四、生产质量过程控制
（1）质量过程控制点的设置为了保证SMT设备的正常进行，必须加强各工序的加工工件质量检查，从而监控其运行状态，因而需要在一些关键工序后设立质量控制点，这样可以及时发现上段工序中的品质问题并加以纠正，杜绝不合格产品进入下道工序，将因品质引起的经济损失降低到最小程度。质量控制点的设置与生产工艺流程有关，我们生产的产品IC卡电话机主板是一单面贴插混装板，采用先贴后插的生产工艺流程，并在生产工艺中加入以下质量控制点。
1） 烘板检测内容：
① 印制板有无变形； 电子产品的质量组成 ② 焊盘有无氧化；
③ 印制板表面有无划伤；
