建筑三视图ppt课件
•建筑三视图基本概念与原理
•正投影图绘制技巧与规范
•剖面图与断面图绘制要点
•透视效果图制作技巧与展示
•建筑三视图在工程设计中的应用
•建筑三视图识图与审图能力培养
•总结回顾与拓展延伸
01
建筑三视图基本概念与原理三视图是建筑制图中常用的一种表达方式，包括主视图、俯视图和左视图三个基本视图。定义
能够全面、准确地表达建筑形体的形状、大小和空间位置关系，是建筑设计、施工和交流的重要工具。
作用三视图定义及作用三视图采用正投影法绘制，即投影线与投影面垂直，且投影线之间相互平行。
根据建筑形体的不同位置和形状，选择合适的投影面和投影方向，将建筑形体
向投影面进行投影，得到相应的视图。投影原理与方法
投影方法投影原理
视图间关系
主视图、俯视图和左视图之间存在长对正、高平齐、宽相等的对应关系。即主视图与俯视图长度相等，主视图与左视图高度相等，俯视图与左视图宽度相等。
视图转换
在实际应用中，可以根据需要将三视图进行相互转换。例如，将主视图转换为俯视图或左视图，或将俯视图转换为主视图或左视图等。转换时应遵循相应的
投影原理和视图间关系。视图间关系与转换
02
正投影图绘制技巧与规范
根据建筑形体选择合适的投影方向，通常选择正面、侧面或顶面作为投影面。
确定投影方向
绘制投影线
完善投影图
根据投影方向，将建筑形体的轮廓线、交线等投影到相应的投影面上。在投影面上补充必要的轮廓线、中心线、尺寸标注等，使投影图完整、清晰。0302
01正投影图绘制步骤线条使用
在绘制正投影图时，应使用细实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或轴线。
标注方法
在投影图上应标注必要的尺寸，包括定形尺寸、定位尺寸和总体尺寸。标注时应选
择合适的比例，使图纸清晰易读。线条使用及标注方法
梁体正投影图
梁体的正投影图通常呈现为长条
形，表示梁体的横截面形状和尺
寸。在绘制时应注意梁体的截面
形状和尺寸标注。柱体正投影图
柱体的正投影图通常呈现为矩形或正方形，表示柱体的顶面和底面。在绘制时应注意柱体的高度和宽度比例。墙体正投影图
--------------------------------------------精品文档 Word可编辑 值得收藏------------------------------------------------
----------------------------------------------------精品文档 值得收藏----------------------------------------------------------- 1 建筑设计原理小结
1. 公共建筑通常以交通、使用、辅助三种空间组成
2. 美国著名建筑师沙利文提出的名言’形式由功能而来’
3. 密斯凡德罗设计的巴塞罗那博览会德国馆采用的是自由灵活的空间组合开创了流动空间的新概念
4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式
5. 赖特的古根汗姆美术馆和贝律铭的华盛顿美国国家美术馆东馆是运用几何形构图
6. 功能与流线分析是现代建筑设计最常用的手段
7. 垂直方向高的建筑需要考虑透视变形的矫正
8. 同样大小冷色调较暖色调给人的感觉要大
9. 同样距离，暖色较冷色给人以靠近感。
10. 欲使过高的天花板感觉低矮一点，该天花板宜选用明色和暖色。
11. 若想柱子看起来比较粗，其饰面材料应采用浅颜色和暖色。
12. 为保持室内空间稳定感，房间的低处宜采用低明度色彩。
13. 医院手术室内装饰宜选用灰绿色。
14. 色相、明度、彩度是色彩的三要素；物体的三元色为红、黄、蓝；光的三原色为红、绿、蓝。
15. 光源与人眼处于0~30时眩光最强烈。
16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的--------------------------------------------精品文档 Word可编辑 值得收藏------------------------------------------------

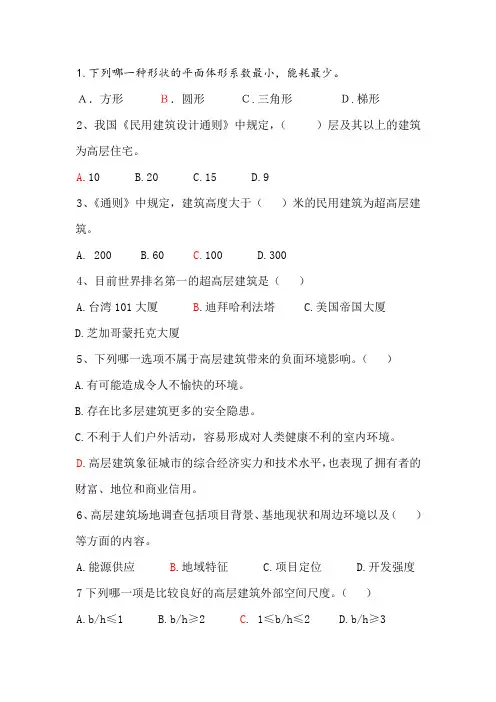

1.下列哪一种形状的平面体形系数最小，能耗最少。
Ａ．方形 Ｂ．圆形 Ｃ.三角形 Ｄ.梯形
2、我国《民用建筑设计通则》中规定，（ ）层及其以上的建筑为高层住宅。
A.10 B.20 C.15 D.9
3、《通则》中规定，建筑高度大于（ ）米的民用建筑为超高层建筑。
A. 200 B.60 C.100 D.300
4、目前世界排名第一的超高层建筑是（ ）
A.台湾101大厦 B.迪拜哈利法塔 C.美国帝国大厦
D.芝加哥蒙托克大厦
5、下列哪一选项不属于高层建筑带来的负面环境影响。（ ）
A.有可能造成令人不愉快的环境。
B.存在比多层建筑更多的安全隐患。
C.不利于人们户外活动，容易形成对人类健康不利的室内环境。
D.高层建筑象征城市的综合经济实力和技术水平，也表现了拥有者的财富、地位和商业信用。
6、高层建筑场地调查包括项目背景、基地现状和周边环境以及（ ）等方面的内容。
A.能源供应 B.地域特征 C.项目定位 D.开发强度
7下列哪一项是比较良好的高层建筑外部空间尺度。（ ）
A.b/h≤1 B.b/h≥2 C. 1≤b/h≤2 D.b/h≥3 8、若建筑用地为条形用地，则下列说法正确的是：（ ）
A．用地相对进深较大，不利于吸引顾客；
B．建筑多沿街布置，且首层多为商业功能；
C．用地中高层建筑对城市道路多有退缩；
D．条形用地临街面多为短轴方向。
9、平原和丘陵城市用地评价一般将坡度大于（ ）的用地列为不适于作为建筑用地的类别。
A．25% B. 20% C.30% D.50%
10、在平坦地区，当建筑间距与高度之比（ ）时，通风效率可视为良好。
A.b>2h B.b=2h C.b=h D.b

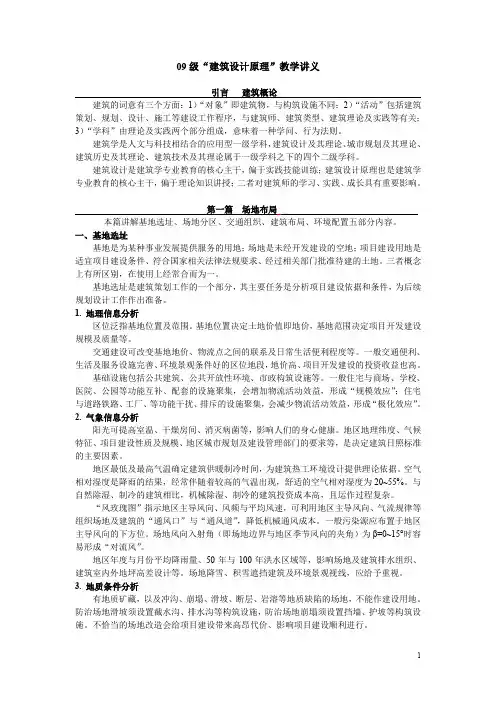

1 09级“建筑设计原理”教学讲义
引言 建筑概论
建筑的词意有三个方面：1）“对象”即建筑物，与构筑设施不同；2）“活动”包括建筑策划、规划、设计、施工等建设工作程序，与建筑师、建筑类型、建筑理论及实践等有关；3）“学科”由理论及实践两个部分组成，意味着一种学问、行为法则。
建筑学是人文与科技相结合的应用型一级学科，建筑设计及其理论、城市规划及其理论、建筑历史及其理论、建筑技术及其理论属于一级学科之下的四个二级学科。
建筑设计是建筑学专业教育的核心主干，偏于实践技能训练；建筑设计原理也是建筑学专业教育的核心主干，偏于理论知识讲授；二者对建筑师的学习、实践、成长具有重要影响。
第一篇 场地布局
本篇讲解基地选址、场地分区、交通组织、建筑布局、环境配置五部分内容。
一、基地选址
基地是为某种事业发展提供服务的用地；场地是未经开发建设的空地；项目建设用地是适宜项目建设条件、符合国家相关法律法规要求、经过相关部门批准待建的土地。三者概念上有所区别，在使用上经常合而为一。
基地选址是建筑策划工作的一个部分，其主要任务是分析项目建设依据和条件，为后续规划设计工作作出准备。
1. 地理信息分析
区位泛指基地位置及范围。基地位置决定土地价值即地价，基地范围决定项目开发建设规模及质量等。
交通建设可改变基地地价、物流点之间的联系及日常生活便利程度等。一般交通便利、生活及服务设施完善、环境景观条件好的区位地段，地价高、项目开发建设的投资收益也高。
基础设施包括公共建筑、公共开放性环境、市政构筑设施等。一般住宅与商场、学校、医院、公园等功能互补、配套的设施聚集，会增加物流活动效益，形成“规模效应”；住宅与道路铁路、工厂、等功能干扰、排斥的设施聚集，会减少物流活动效益，形成“极化效应”。
