PT100电阻温度传感器说明书

  • 格式：pdf
  • 大小：259.58 KB
  • 文档页数：1

智能回路供电RTD

顶部安装温度变送器

U 用户调节——消除传感器误差

U 独特按键配置设计，无需连接PC

U 高稳定性

U 可编程控制熔断

U LED传感器故障指示器

U 瞬间完成重新配置

TX12保护头内安装温度变送器可连接任何标准Pt100电阻传感器，并将所测线性温度转换成为一个4 ~ 20mA 的信号。变送器为两线制装置，可完全由用户进行配置，适用温度范围广，具有简单按键辅助功能。本款新型TX12变送器设计集成额外的配置菜单，让用户可通过按键进行零点和量程校正，调节变送器输出，是消除传感器误差的理想之选。变送器先进的电路设计确保安装在保护头内的设备在广范围工作温度下始终保持高稳定性。

变送器的另一特点是LED编程，可在正常工作时提供传感器故障的直观显示，同时也可用来在配置过程中通过简单菜单引导操作者进行操作。

规格

输入

传感器类型：Pt100，0°C时100Ω，两线制或3线制传感器温度范围：-200 ~ 850°C (-328 ~ 1562°F)传感器连接：螺钉接线端 最小量程：25°C (77°F)线性度：BS EN 60751 (IEC 751) 标准／JISC 1604测量精度：0.1°C ±读数的0.05%热漂移：25 ppm／°C励磁电流：<200 uA导线电阻影响：0.002°C／Ω最大导线电阻：20 Ω每接线片输出

输出类型：两线制，4 ~ 20mA电流回路输出范围：4 ~ 20 mA输出连接：螺钉旋入式接线端最大输出：21.5 mA（在上限熔断条件下）最小输出：3.8 mA（在下限熔断条件下）精度：输出电流mA ／2000或5 uA （以较大者为准）回路电压影响：0.2 uA／V热漂移：1 uA／°C最大输出负载： [（电源电压值-10）／20] kΩ （例如：700 Ω @ 24V）基本规格

更新时间：500 mS响应时间：1秒启动时间：4秒 （启动期间输出<4mA）预热时间：1分钟达到最高精度工作电源：10 ~ 30 Vdc环境

工作环境温度范围：-40 ~ 85°C (-40 ~ 185°F)储存环境温度范围： -50 ~ 90°C (-58 ~ 194°F)环境湿度范围：10 ~ 90% RH，无冷凝物理参数

外形尺寸：43（直径）x 21 mm（高） (1.7 x 0.8")重量：31 g (0.068 lb)

（封装后） 如欲订购，（请访问cn.omega.com/tx12，了解价格和详情）

型号 说明 TX12 RTD变送器(100 Ω，Pt 0.00385)

TX2-100 2导体屏蔽线缆，30 m (100')

PSR-24S 稳压电源24 Vdc，400 mA，螺钉接线端

PSR-24L 稳压电源24 Vdc，400 mA，UL认证，裸端导线

PSR-24L-230 稳压电源24Vdc，400mA，裸端导线，230 Vac 输入，CE认证 TX-SCALED 工厂设置标度范围（指定温度范围）

配备操作手册。订购示例：TX12，RTD变送器；PSR-24L，带裸端导线的稳压电源。TX12 图片为实际尺寸。

TX12

RoHS

N-35认证：EMC - BS EN 61326：1998：测量、控制和实验室用电气设备附件A：工业场所使用设备的抗扰度试验要求附件F：集成或远程信号调节传感器的试验配置、工作条件和性能判据IEC 61000-4-2：静电放电IEC 61000-4-3：电磁场IEC 61000-4-4：瞬变脉冲群（输出）IEC 61000-4-5：浪涌（输出）注：传感器输入导线长度应小于3 m (10') 以符合认证标准要求。有关RTD传感 器的信息，请访 问cn.omega.com

合集下载

阐述pt100的使用方法

阐述pt100的使用方法

阐述pt100的使用方法

PT100是一种常用的温度传感器，广泛应用于工业控制及实验室测量领域。本文将介绍PT100的使用方法。

PT100是一种基于电阻变化的温度传感器。它的工作原理是根据材料在不同温度下的电阻变化来测量温度。PT100的名称中的“PT”代表铂电阻，而“100”表示在0摄氏度时的电阻值为100欧姆。PT100的电阻值随温度的变化呈线性关系，通常在-200摄氏度到850摄氏度的范围内使用。

PT100的使用方法相对简单。首先，我们需要将PT100与测量仪器或控制系统连接起来。PT100的连接通常是通过三根导线或四根导线完成的。其中，三根导线连接方式是将PT100的两个端点与仪器的两个测量端口相连，第三根导线用于接地。而四根导线连接方式则是将PT100的两个端点与仪器的两个测量端口相连，另外两根导线用于补偿电缆的温度影响。

接下来，我们需要设置测量仪器或控制系统的相关参数。根据PT100的特性，我们需要将仪器或系统设置为PT100类型的温度传感器，并选择合适的温度范围。一般来说，仪器或系统会有相应的设置选项，可以根据实际情况进行调整。在设置参数时，我们还需要注意测量精度和响应速度的平衡，以满足实际需求。

当一切准备就绪后，我们可以开始使用PT100进行温度测量或控制。在测量过程中，我们需要将PT100放置在待测温度的位置，并确保PT100与被测物体充分接触，以保证测量的准确性。同时，我们还需要注意避免外部干扰，例如电磁干扰或机械振动，以确保测量结果的稳定性。

需要注意的是，PT100在使用过程中需要考虑其自身的一些特性。例如，PT100的线性范围是有限的，超出范围的温度将导致测量结果的不准确。此外，PT100还有一些温度漂移和非线性误差，需要在实际应用中进行补偿或校正。对于高精度要求的应用，还需要考虑温度传感器的自身精度和稳定性。

总结起来，PT100是一种常用的温度传感器，使用方法相对简单。通过正确连接和设置相关参数，我们可以利用PT100进行温度测量或控制。在实际应用中，我们需要注意PT100的线性范围、温度漂移和非线性误差等特性，并根据实际需求进行适当的补偿或校正。通过合理使用PT100，我们可以实现精确可靠的温度监测和控制。

PT100温度传感器测温详解

PT100温度传感器测温详解

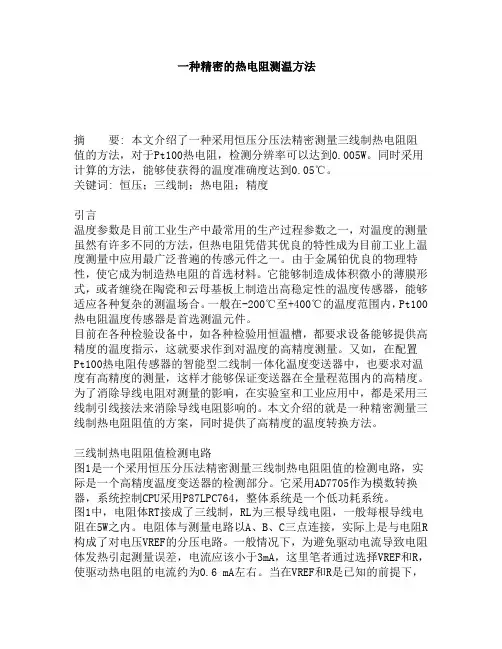

一种精密的热电阻测温方法
