逆变电路

逆变电路工作原理

逆变电路是一种将直流电能转换为交流电能的电路，逆变器是逆变电路的核心组件。逆变电路广泛应用于电力电子领域，如太阳能发电系统、风能发电系统、电动汽车等。本文将详细介绍逆变电路的工作原理及其相关知识。

一、逆变电路的基本原理

逆变电路通过改变输入电源的电压和电流波形，将直流电能转换为交流电能。逆变电路主要由开关器件、滤波电路和控制电路组成。

1. 开关器件：逆变电路中常用的开关器件有晶体管和功率MOSFET。开关器件的作用是根据控制信号将直流电源连接到输出负载或断开连接，从而实现电能的转换。

2. 滤波电路：逆变电路的输出通常是脉冲宽度调制（PWM）信号，需要通过滤波电路将其转换为纯净的交流电信号。滤波电路通常由电感和电容组成，用于滤除脉冲信号中的高频成分，使输出电压平滑。

3. 控制电路：逆变电路的控制电路负责生成开关器件的控制信号，以实现对输出电压和频率的调节。控制电路通常由微处理器或专用控制芯片实现，它可以根据输入信号和系统要求进行逆变电路的控制。

二、逆变电路的工作模式

逆变电路可以分为两种工作模式：单相逆变和三相逆变。

1. 单相逆变：单相逆变电路适用于单相交流电源。它通过将直流电源经过开关器件进行开关控制，产生PWM信号，然后通过滤波电路将其转换为纯净的交流电信号。单相逆变电路常用于家用电器、UPS电源等领域。 2. 三相逆变：三相逆变电路适用于三相交流电源。它通过控制三相开关器件的导通和断开，实现对输出电压和频率的调节。三相逆变电路常用于工业电力系统、电动机驱动等领域。

三、逆变电路的应用

逆变电路广泛应用于各个领域，其中一些主要应用包括：

1. 太阳能发电系统：逆变电路将太阳能电池板输出的直流电能转换为交流电能，供电给家庭或商业用途。逆变电路可以控制输出电压和频率，以适应不同的负载需求。

2. 风能发电系统：逆变电路将风力发电机输出的直流电能转换为交流电能，供电给电网或独立的电力系统。逆变电路可以实现功率调节和电压调节，以适应风力发电机的变化。

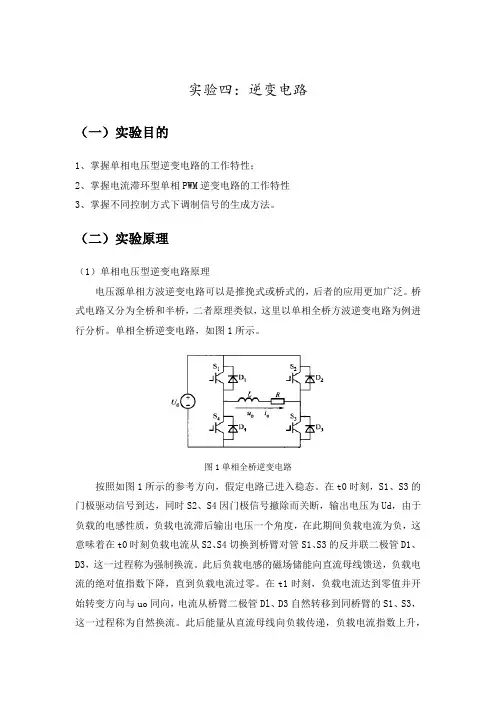

实验四：逆变电路

（一）实验目的

1、掌握单相电压型逆变电路的工作特性；

2、掌握电流滞环型单相PWM逆变电路的工作特性

3、掌握不同控制方式下调制信号的生成方法。

（二）实验原理

（1）单相电压型逆变电路原理

电压源单相方波逆变电路可以是推挽式或桥式的，后者的应用更加广泛。桥式电路又分为全桥和半桥，二者原理类似，这里以单相全桥方波逆变电路为例进行分析。单相全桥逆变电路，如图1所示。

图1单相全桥逆变电路

按照如图1所示的参考方向，假定电路已进入稳态。在t0时刻，S1、S3的门极驱动信号到达，同时S2、S4因门极信号撤除而关断，输出电压为Ud，由于负载的电感性质，负载电流滞后输出电压一个角度，在此期间负载电流为负，这意味着在t0时刻负载电流从S2、S4切换到桥臂对管S1、S3的反并联二极管D1、D3，这一过程称为强制换流。此后负载电感的磁场储能向直流母线馈送，负载电流的绝对值指数下降，直到负载电流过零。在t1时刻，负载电流达到零值并开始转变方向与uo同向，电流从桥臂二极管Dl、D3自然转移到同桥臂的S1、S3，这一过程称为自然换流。此后能量从直流母线向负载传递，负载电流指数上升，直到开关状态改变。

单相方波逆变电路，在阻感负载时，还可以采用移相的方式来调节逆变电路的输出电压。移相调压实际上就是调节输出电压脉冲的宽度。

SPWM采用的调制波为频率为fs的正弦波

us=Usmsinωgt

ωs=2πfg

载波uc是幅值为Ucm，频率为fc的三角波。

载波信号频率fc与调制信号频率f之比称为载波比，可以用P来表示，即

P = fc/fs

正弦调制信号与三角载波信号的幅值之比可以定义为调制深度m

m = Usm/Ucm

通常采用us与uc相比较的方法生成PWM信号:当us>uc时，功率开关S1、 S3导通，逆变电路输出电压uo等于Ud；当us

图2 双极性SPWM示意图

在单极性SPWM模式下，电路有三种工作模式:S1、S3(或其反并联二极管)载流，输出电压为正；S2、S4(或其反并联二极管)载流，输出电压为负；桥臂上侧或下侧一个主功率开关和另一臂同侧续流二极管载流，如S1、D1载流，输出电压为零。主电路在每个开关周期内输出电压在正和零(或负和零)间跳变，正、负两种电平不会同时出现在一个开关周期内，故称为单极性SPWM。图4.3所示为单相全桥双极性SPWM基本波形。

电路原理是指通过一定的电子器件和元件组合，实现将直流电能转换为交流电能的过程。72v转220v逆变器电路原理是通过特定的电路设计和控制，将输入的低电压直流电能转换为高电压交流电能的过程。

1. 逆变器基本原理

逆变器是一种电力电子器件，其基本原理是利用器件的开关特性和控制电路，将直流电源转换为交流电源。通过控制开关管的通断，可以实现对直流电压的快速开关，从而产生一定频率和幅值的交流电压波形。

2. 72v转220v逆变器电路结构

在72v转220v逆变器电路中，主要包括输入端的整流电路、中间直流母线、输出端的逆变电路和控制电路。整流电路用于将交流电源转换为直流电压，直流母线起到储能和输送电能的作用，逆变电路通过控制开关管的导通和关断实现高压交流输出，控制电路负责对整个系统进行智能化控制和保护。

3. 逆变器工作原理

当输入为72v的直流电压时，整流电路将其转换为稳定的直流电压，经过滤波电路得到纯净的直流电压，供给逆变电路。逆变电路通过控制开关管的导通和关断，将直流电压转换为高压220v的交流电压，从而实现对电能的转换和输送。

4. 控制电路设计

控制电路是逆变器中非常重要的部分，它负责对整个系统进行智能化控制和保护。控制电路根据输入电压和负载情况，动态调整开关管的开关频率和占空比，实现对输出电压和频率的精确控制。控制电路还需要对系统进行各种保护，如过载保护、短路保护、过温保护等，确保逆变器的安全可靠运行。

5. 逆变器电路元器件选择

在设计72v转220v逆变器电路时，需要选择合适的元器件和器件参数。如整流电路中的二极管和滤波电容，逆变电路中的IGBT或MOSFET开关管，控制电路中的微控制器和传感器等。这些元器件的选择将直接影响到逆变器的性能和稳定性。

通过以上内容的分析，我们可以清晰地了解72v转220v逆变器电路的工作原理和结构设计，以及逆变器电路中各个部分的功能和作用。逆变器作为一种重要的电力电子设备，广泛应用于太阳能发电、风能发电、变频空调、UPS电源等领域，对于提高能源利用效率和提升电能质量都起到了重要作用。在逆变器电路的设计中，需要考虑的因素较多，如效率、稳定性、成本、体积等。为了提高逆变器的性能，需要对逆变器的各个部分进行细致的设计和优化。

路漫漫其修远兮，吾将上下而求索

-

百度文库

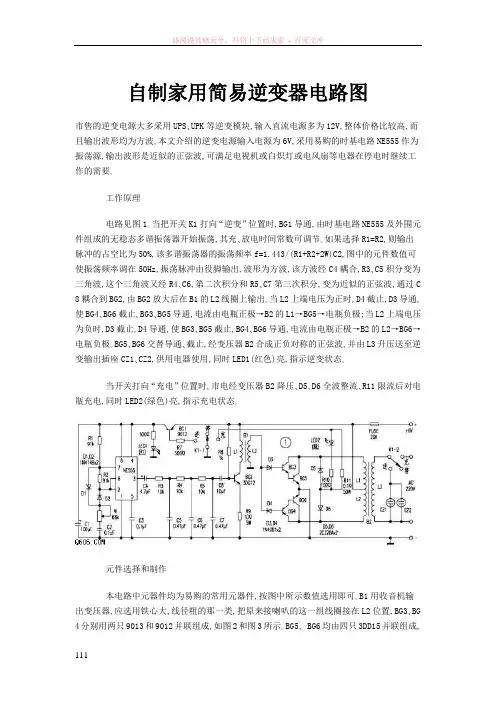

111 自制家用简易逆变器电路图

市售的逆变电源大多采用UPS､UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波｡本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要｡

工作原理

电路见图1｡当把开关K1打向“逆变”位置时,BG1导通,由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡,其充､放电时间常数可调节｡如果选择R1=R2,则输出脉冲的占空比为50%,该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2,图中的元件数值可使振荡频率调在50Hz,振荡脉冲由役脚输出,波形为方波,该方波经C4耦合,R3､C5积分变为三角波,这个三角波又经R4､C6,第二次积分和R5､C7第三次积分,变为近似的正弦波,通过C8耦合到BG2,由BG2放大后在B1的L2线圈上输出｡当L2上端电压为正时,D4截止,D3导通,使BG4､BG6截止,BG3､BG5导通,电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时,D3截止,D4导通,使BG3､BG5截止,BG4､BG6导通,电流由电瓶正极→B2的L2→BG6→电瓶负极｡BG5､BG6交替导通､截止,经变压器B2合成正负对称的正弦波,并由L3升压送至逆变输出插座CZ1､CZ2,供用电器使用,同时LED1(红色)亮,指示逆变状态｡

当开关打向“充电”位置时,市电经变压器B2降压､D5､D6全波整流､R11限流后对电瓶充电,同时LED2(绿色)亮,指示充电状态｡

元件选择和制作

本电路中元器件均为易购的常用元器件,按图中所示数值选用即可｡B1用收音机输出变压器,应选用铁心大,线径粗的那一类,把原来接喇叭的这一组线圈接在L2位置,BG3､BG4分别用两只9013和9012并联组成,如图2和图3所示｡BG5､ BG6均由四只3DD15并联组成,路漫漫其修远兮，吾将上下而求索
