电源适配器坏了怎么修

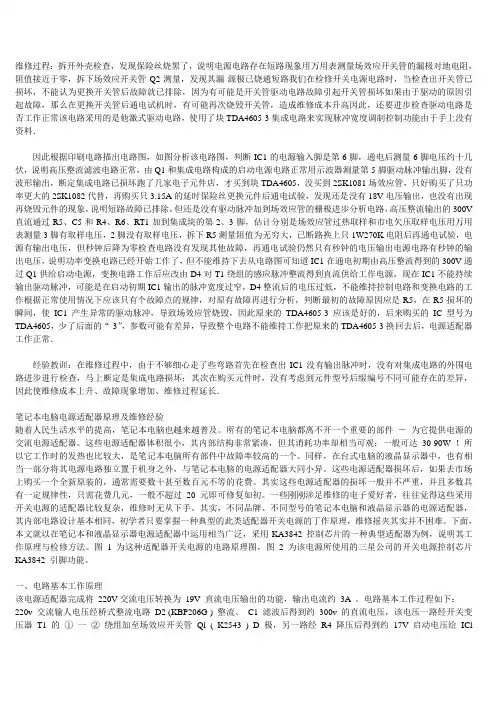

维修过程：拆开外壳检查，发现保险丝烧黑了，说明电源电路存在短路现象用万用表测量场效应开关管的漏极对地电阻，阻值接近于零，拆下场效应开关管Q2测量，发现其漏-源极已烧通短路我们在检修开关电源电路时，当检查出开关管已损坏，不能认为更换开关管后故障就已排除，因为有可能是开关管驱动电路故障引起开关管损坏如果由于驱动的原因引起故障，那么在更换开关管后通电试机时，有可能再次烧毁开关管，造成维修成本升高因此，还要进步检查驱动电路是否工作正常该电路采用的是他激式驱动电路，使用了块TDA4605-3集成电路来实现脉冲宽度调制控制功能由于手上没有资料．

因此根据印刷电路描出电路图，如图分析该电路图，判断IC1的电源输入脚是第6脚，通电后测量6脚电压约十几伏，说明高压整流滤波电路正常，由Q1和集成电路构成的启动电源电路正常用示波器测量第5脚驱动脉冲输出脚，没有波形输出，断定集成电路已损坏跑了几家电子元件店，才买到块TDA4605，没买到2SK1081场效应管，只好购买了只功率更大的2SK1082代替，再购买只3.15A的延时保险丝更换元件后通电试验，发现还是没有18V电压输出，也没有出现再烧毁元件的现象，说明短路故障已排除，但还是没有驱动脉冲加到场效应管的栅极进步分析电路，高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚，估计分别是场效应管过热取样和市电欠压取样电压用万用表测量3脚有取样电压，2脚没有取样电压，拆下R5测量阻值为无穷大，已断路换上只1W270K电阻后再通电试验，电源有输出电压，但秒钟后降为零检查电路没有发现其他故障，再通电试验仍然只有秒钟的电压输出电源电路有秒钟的输出电压，说明功率变换电路已经开始工作了，但不能维持下去从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源，变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源，现在IC1不能持续输出驱动脉冲，可能是在启动初期IC1输出的脉冲宽度过窄，D4整流后的电压过低，不能维持控制电路和变换电路的工作根据正常使用情况下应该只有个故障点的规律，对原有故障再进行分析，判断最初的故障原因应是R5，在R5损坏的瞬间，使IC1产生异常的驱动脉冲，导致场效应管烧毁，因此原来的TDA4605-3应该是好的，后来购买的IC型号为TDA4605，少了后面的“-3”，参数可能有差异，导致整个电路不能维持工作把原来的TDA4605-3换回去后，电源适配器工作正常．

轻松装修就上装轻松网（）

不管是什么样品牌的水龙头，使用了一段时间后就会出现滴水或者是松动的问题，其实这些都是一些普遍的小问题。面对这些问题很多人会想到请一些专业的师傅来维修，有些师傅会把小毛病严重化就是想让你多花钱。其实这些小毛病自己就可以解决的不信你下面一起看看吧！

一、关闭水龙头了，仍然出水这是为什么？一般出现这种情况，都是由于水龙头内轴心垫片磨损了而出现的这种情况。遇到这种情况，可以使用钳子把压盖栓转松之后取下来，之后再将里面的轴心垫片拿出来，换上新的轴心垫片就可以了。

二、阀芯周围慢慢渗水？这种情况一般是阀芯松动了，或者发生移位。发生这样现在将阀芯取出来进行重新安装就可以了。

三、水龙头栓下面缝隙不断的出水？这种现象是因为压盖内的密封垫磨损了，而引起的。可以将螺丝旋转松动，然后取下栓头，再将压盖取下来，之后把压盖内侧的密封垫换一个新的就可以了。

四、接管的结合处出水？这是因为盖型螺帽松动了，而导致的。解决办法就是重新换上栓紧的盖型螺帽或者是U型密封垫即可。 轻松装修就上装轻松网（）

注意：在使用水龙头的时候，千万不要过度用力的开关水龙头，轻轻的转动就可以了，即使是老式的水龙头，也不需要很用劲儿的去拧。特别不要把水龙头当做扶手支撑来使用。

五、水压正常的情况下，而水龙头的出水量却很小？一般这种情况是因为过滤网堵塞而造成的。把过滤网拿下来清洗一下，再安装回去就可以了。 注意：安装的过程中，水龙头不要和硬物相碰撞，也不要将水泥、胶水等等物质残留在轻松装修就上装轻松网（）

它的表面，以免破坏表面的光泽度。装水龙头的时候，一定要将管内的杂质清理干净。

最后，新安装的水龙头关闭之后，还会出现滴水现象，这是因为新的水龙头关闭之后，内腔中仍然有余水，这是属于正常现象。如果长期使用还出现这样的状态，那说明水龙头的质量出现了问题。如果水龙头在使用很长时间之后，出现漏水的问题无法修理好，那就说明水龙头的寿命已经到头了，可以换个新的。

修理笔记本电脑电源适配器我有绝招

《中国电脑教育报》今年第38—39期“经验交流”栏目为大家介绍了笔记本电脑电源适配器的原理，这次，我们再为大家介绍几个笔记本电脑电源适配器的维修实例，希望对大家有所帮助。

电源适配器比较常见的故障是无低压直流电输出、输出电压不稳定或偏差较大以及内部有较响的“吱吱”工作噪声等，其中以无电压输出最为常见。

例1：一台IBM笔记本电脑在使用中，因380V的动力线掉落上220V的民用照明线上,致使电源适配器烧坏无电压输出。

检修过程:这块IBM电源适配器的输入端电压范围为100V～240V，超过240V的电压将有可能烧坏适配器.打开适配器外壳后，发现保险丝已熔断,压敏电阻R1(图1为适配器简要原理图）也已烧焦,其中一个引脚被烧断。拆下压敏电阻，换上同规格的保险丝,用万用表测量电路无明显短路现象，给适配器接上电源想做进一般检查，竟意外地发现适配器已正常工作。看来IBM电源适配器中的保护电路还是比较完善的.如果手头没有相同规格的压敏电阻，可以暂时不安装，不过这仅限于应急使用，等购买到了压敏电阻后应及时安装，因为如果再次遭遇此类高压窜入事件的话,就起不到应有的保护功能了,届时电路中的元件有可能被大量烧坏。

图1

要把拆开的电源适配器外壳复原，我们可以借助环氧树脂胶来粘合,如果没有环氧树脂胶，也可以用黑色的电工胶带在适配器外壳上缠绕几圈来解决（图2）。

图2

例2：一台IBM T23笔记本电脑在插着交流电使用时，突然自动切换为电池工作模式，检查电源插头接触良好，电源适配器与主机之间也连接正常，判定电源适配器已损坏。

检修过程：用万用表测量电源适配器输出端，发现没有电压输出。拆开电源适配器后，发现大功率整流桥附近的电路板上有烧焦的痕迹。把适配器接上电源，按照开关电源的检修步骤,首先用万用表测量输入端电压，为正常的交流220V；第二步测A点(即开关大功率管Q1的C极，见图7)的电压，实测为0V,再测B点(滤波电容C1正极端）电压也为0V(正常的话应该有310V左右的直流电压），说明整流回路有故障；接着测得C、D两点之间（压敏电阻R1两端的电压，正常应为交流220V）的电压也为0V，检查保险丝F1（图3）发现已熔断。保险丝熔断说明电路负载过重或者存在短路点。把印刷电路板上开关功率管C极与开关变压器之间的铜箔用美工刀割断(即在A点断开），换上新的2.5A保险丝，把电源适配器插上交流电，只听“啪”的一声，保险丝又熔断，这说明开关管之前存在短路点.然后割断滤波电容C1正极与整流桥输出端的铜箔（即在B点断开)，换上新保险丝后再次被熔断，说明故障点在B点之前。因为B点之前只有整流桥与保险丝串成回路，所以怀疑整流桥被击穿,拆下测量发现型号为D3SB的整流桥（图4）确实已损坏。在更换整流桥时，发现滤波电容C1下方的短路板上有液体干涸留下的痕迹，拆下滤波电容一看，原来电容已严重漏液,其顶端还向外鼓起(图5）。更换相同规格的滤波电容，再次换上保险丝，把适配器接上电源，测量适配器输出端已有正常的16V直流电压输出。

堡　兰　兰＿：兰　．　劲　垒　⑧　

７０电脑知识与技赢　维普资讯 （　垒　…！　：　堡　

打开外壳，首先我们看到的是屏蔽层（如图４），小心的将屏　蔽层取下来，然后我们就可以看到内部的电路板和电容等元　件了。电源适配里，其实也没什么神秘的，和普通的开关、稳　压电路没有什么原则区别，也就是一些电容、电阻、电感、开　关二极管、电源核　Ｌ、￣心－Ｈ－－片（没有排出来）等（如图５）。　三、找寻故障　首先用肉眼观察检查焊脚，然后用万用表检查电路．如　果电路时断时续，一般是接触不良。检查电容电阻电感有无　问题，如电容出现鼓包，最好及时更换，以免留下隐患　用万　用表检测一下保护电路和整流电路，如图６为保护电路．整　流电路则由电感线圈和电容组成的滤波电路，然后进入由晶　体管组成的开关管电路（如图７）　在测试过程中，笔者发现电阻引脚被虚焊了（如图８）．　然后用焊接工具将其补焊上去，将电源适配器再安装好．开　机测试，结果问题解决了　需要注意的是，如果在检测过程中，遇到某个电容有问　题，可以购买一个型号和容量一直的电容（价格在５元左　右），然后将有问题的电容焊下来，将新电容焊上去即可　如果发现ＩＣ电源芯片有问题，那么可按照同样的方法解　决，当然，由于ＩＣ芯片绝对是电源适配器中最重要的电子元　件之一，电容过于复杂，因此笔者找了一个电源适配器内部的　电路图（如图９），按照电路图寻找故障，就能很方便解决问题　了。　在使用时，由于目前的笔记本电源适配器功在６５　Ｗ左　右，内部产生的热量主要通过塑料外壳传导散发出来。电源　适配器的表面温度还是相当高的，估计温度一般在８０度左　右。所以，大家在使用笔记本电脑的时候，尽量不要在上面堆　放东西，尤其是易燃材料，不然会有惊人结果发生　周６　

图７　

■　

图８　

２００７１０１

　７１　维普资讯 堡　ｉ　．．　墅　⑨
