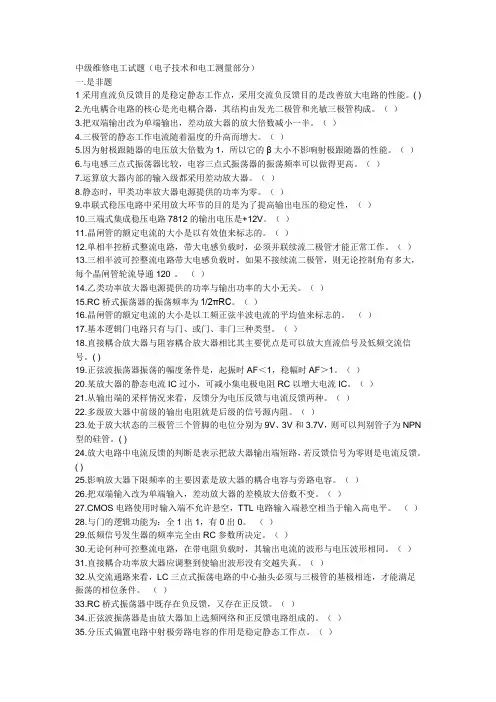

中级维修电工试题（电子技术和电工测量部分）

一.是非题

1采用直流负反馈目的是稳定静态工作点，采用交流负反馈目的是改善放大电路的性能。( )

2.光电耦合电路的核心是光电耦合器，其结构由发光二极管和光敏三极管构成。（ ）

3.把双端输出改为单端输出，差动放大器的放大倍数减小一半。（ ）

4.三极管的静态工作电流随着温度的升高而增大。（ ）

5.因为射极跟随器的电压放大倍数为1，所以它的β大小不影响射极跟随器的性能。（ ）

6.与电感三点式振荡器比较，电容三点式振荡器的振荡频率可以做得更高。（ ）

7.运算放大器内部的输入级都采用差动放大器。（ ）

8.静态时，甲类功率放大器电源提供的功率为零。（ ）

9.串联式稳压电路中采用放大环节的目的是为了提高输出电压的稳定性，（ ）

10.三端式集成稳压电路7812的输出电压是+12V。（ ）

11.晶闸管的额定电流的大小是以有效值来标志的。（ ）

12.单相半控桥式整流电路，带大电感负载时，必须并联续流二极管才能正常工作。（ ）

13.三相半波可控整流电路带大电感负载时，如果不接续流二极管，则无论控制角有多大，

每个晶闸管轮流导通120°。 （ ）

14.乙类功率放大器电源提供的功率与输出功率的大小无关。（ ）

15.RC桥式振荡器的振荡频率为1/2πRC。（ ）

16.晶闸管的额定电流的大小是以工频正弦半波电流的平均值来标志的。 （ ）

17.基本逻辑门电路只有与门、或门、非门三种类型。（ ）

18.直接耦合放大器与阻容耦合放大器相比其主要优点是可以放大直流信号及低频交流信号。( )

19.正弦波振荡器振荡的幅度条件是，起振时AF＜1，稳幅时AF＞1。（ ）

20.某放大器的静态电流IC过小，可减小集电极电阻RC以增大电流IC。（ ）

21.从输出端的采样情况来看，反馈分为电压反馈与电流反馈两种。（ ）

22.多级放大器中前级的输出电阻就是后级的信号源内阻。（ ）

23.处于放大状态的三极管三个管脚的电位分别为9V、3V和3.7V，则可以判别管子为NPN型的硅管。( )

24.放大电路中电流反馈的判断是表示把放大器输出端短路，若反馈信号为零则是电流反馈。( )

25.影响放大器下限频率的主要因素是放大器的耦合电容与旁路电容。（ ）

26.把双端输入改为单端输入，差动放大器的差模放大倍数不变。（ ）

27.CMOS电路使用时输入端不允许悬空，TTL电路输入端悬空相当于输入高电平。 （ ）

28.与门的逻辑功能为：全1出1，有0出0。 （ ）

29.低频信号发生器的频率完全由RC参数所决定。（ ）

30.无论何种可控整流电路，在带电阻负载时，其输出电流的波形与电压波形相同。（ ）

31.直接耦合功率放大器应调整到使输出波形没有交越失真。（ ）

32.从交流通路来看，LC三点式振荡电路的中心抽头必须与三极管的基极相连，才能满足

振荡的相位条件。 （ ）

33.RC桥式振荡器中既存在负反馈，又存在正反馈。（ ）

34.正弦波振荡器是由放大器加上选频网络和正反馈电路组成的。（ ）

35.分压式偏置电路中射极旁路电容的作用是稳定静态工作点。（ ） 名师整理 优秀资源

36.共基极放大电路没有电压放大作用。（ ）

37.输入电阻大、输出电阻小是射极跟随器的特点之一。（ ）

38.晶闸管导通的条件是在阳极加上正向电压，在门极加上正向触发电压。（ ）

39.可控整流电路带大电感负载时，无论是否接有续流二极管，其输出电压的波形都可能出现负值。( )

40.放大电路中采用直流负反馈的目的是为了稳定静态工作点。（ ）

41.对于NPN管的单级共射放大电路来说，如输出电压波形出现顶部失真，说明静态电流过大。( )

42.单结晶体管触发电路中，同步电路是由同步变压器、整流桥及稳压管组成的，输出的是梯形波。( )

43.差动放大器在电路中采用对称结构是为了抵消两个三极管的零漂。（ ）

44.在晶闸管过压保护电路中，RC吸收装置主要是用来保护设备免受雷击过电压的损害的。( )

45.使用晶体管特性图示仪时，必须在开启电源预热几分钟方可投入使用。（ ）

46.晶体管毫伏表测量前应选择适当的量程，通常应大于被测电压值。（ ）

47.仅在Y轴偏转上施加由负到正线性上升的电压，荧光屏上将出现一条水平亮线。（ ）

48.测量1欧姆以下的小电阻宜采用直流双臂电桥。（ ）

49.使用直流单臂电桥测量一估计为100欧姆的电阻时，比例臂应选用X0.01。（ ）

50.单臂电桥测量电阻的方法属于直接测量法。（ ）

二.单项选择题

1.影响放大电路上限频率的因素主要有（ ）。

A． 三极管的极间电容. B.耦合电容. C.旁路电容. D.电源的滤波电容.

2.无触发脉冲时，普通晶闸管具有（ ）阻断性。

A.正向. B.反向. C.正反向. D.无.

3.三相半波可控整流电路，带大电感负载，无续流二极管在α=60°时的输出电压为（ ）。

A．0.34U2. B.0.45U2. C.0.58U2. D.0.68U2.

4.在运放应用电路中，（ ）在工作时，信号源是向电路输入电流的。

A． 同相比例放大电路. B.反相比例放大电路. C.电平比较器. D.它们都是.

5.运算放大器的输入都采用（ ）。

A. 阻容耦合方式. B.乙类放大. C.共基极放大. D.差动放大.

6.振荡电路中振荡频率最稳定的类型是（ ）振荡器。

A.变压器耦合LC. B.石英. C.电感三点式. D.电容三点式.

7.多级放大器中，后级放大器的输入电阻是前级放大器的（ ）。

A． 输出电阻. B.信号源内阻. C.负载电阻. D.偏置电阻.

8.分压式偏置电路中基极电位的高低是由电源及（ ）决定的。

A.集电极电阻. B.发射极电阻. C.三极管的β. D.基极分压电阻.

9.RLC并联电路的谐振条件是（ ）。

A.ωL=ωc . B.ωL=1/ωC. C. ωL=ωc=R. D.XL—XC+R=0.

10.运放组成的反向比例放大电路，如果输入端的电阻R1为10KΩ，要求放大倍数为—20倍，则反馈电阻RF应取（ ）。

A．200KΩ. B.20KΩ. C.190KΩ. D.0.5KΩ.

11.普通晶闸管由中间P层引出的电极是（ ）。 名师整理 优秀资源

A．阳极. B.阴极. C.门极. D.基极.

12.在正弦波振荡电路中（ ）。

A．一定存在正反馈. B. 一定存在负反馈. C.可以不存在任何反馈. D.一定同时存在正反馈与负反馈.

13.对于普通晶闸管，如果在阳极加上正向电压、控制极（ ），是不能导通的。

A.加上正脉冲. B.加上负脉冲. C.加上直流正电压. D.加上正弦交流电压

14.分析运放线性应用电路时，以下（ ）的说法是错误的。

A.两个输入端的净输入电流与净输入电压都为0. B.运放的开环电压放大倍数为无穷大.

C.运放的输入电阻为无穷大. D.运放的反相输入端电位一定是“虚地”.

15.采用三端式集成电路7809的稳压电源，其输出（ ）。

A． 只能是+9V电压. B.只能扩大输出电流。

C.可以通过外接电路扩大输出电流，但不能扩大输出电压.

B. 可以通过外接电路扩大输出电压，也能扩大输出电流.

16.晶闸管只要（ ）就一定关断。

A． 阳极加上反向电压. B.控制极加上反向电压.

C.控制极不加电压. D.输出负电压.

17.晶闸管电路中，硒堆与压敏电阻的作用（ ）。

A. 过电压保护. B.过电流保护. C.过载保护. D .短路保护.

18.对NPN的共射放大电路，如果输出电压波形底部失真，说明三极管的（ ）。

A. 静态电流IC过大. B.静态电流IC过小. C.负载电阻太小. D. 负载电阻太大.

19.RC桥式振荡电路中（ ）。

A. 不存在任何反馈. B.同时存在正反馈与负反馈.

C.只有正反馈. D.只有负反馈.

20.放大器中，凡是串联反馈，其反馈量（ ）。

A.一定是电压. B.一定是电流. C.电压、电流都有可能. D.为0.

21.常用晶闸管过电流保护装置中，动作最慢的是（ ）。

A. 快速熔断器. B.直流快速开关. C.电流检测装置. D.过电流继电器.

22.单结晶体管张弛振荡电路，电容上的电压波形是（ ）。

A.锯齿波. B.正弦波. C.矩形波. D.尖脉冲.

23.可控整流电路中，（ ）电路必须有续流二极管才能正常工作。

A． 单相半控可控整流电路. B.三相半波可控整流电路.

C.半控桥带大电感负载. D.全控桥带大电感负载.

24.单相半波可控整流电路带电阻性负载，在α=60°时，输出电流平均值为10A，则晶闸管电流的有效值 （ ）

A.5A B.10A. C.15A. D.需要查波形系数才能确定.

25.4000系列CMOS集成门电路的电源电压可以取（ ）。

A.3V~5V B.3V~18V.

C.12V~24V. D.需查手册，因为不同的门电路有不同的电压。

26.下列运放参数中，（ ）数值越大越好。

A．输入电阻. B.输入失调电压. C.输入偏置电流. D.输出电阻.

27.差动放大器放大的是（ ）。

A.两个输入信号之和. B. 两个输入信号之差. C.直流信号. D.交流信号. 名师整理 优秀资源

28.RC桥式振荡电路稳幅环节中的电阻是（ ）采用具有负温度系数的热敏电阻。

A.第一级的发射极电阻. B.RC网络的振荡电阻.

B. 第二级的集电极电阻. D.负反馈电阻.

29.以下关于交流串联负反馈的说法（ ）是错误的。

A. 能稳定取样对象. B.能稳定静态工作点.

C.能提高输入电阻. D.电压负反馈能减小输出电阻.

30.设双端输入、双端输出的差动放大器差模放大倍数为1000倍，改为单端输入、单端输出后，电路的差模放大倍数为（ ）。

A.1000 B.500 C.250 D.2000

31.在多级放大器中，各级静态工作点相互影响的耦合方式为（ ）。

A.所有的耦合方式. B.阻容耦合. C.变压器耦合. D.直接耦合.

32.晶体管无触点位置开关与普通位置开关相比在工作可靠性、寿命长短、适应环境性三方面性能（ ）。

A.优. B.差. C.相同. D.不规律.

33.以下（ ）不是共集电极放大电路的特点。

A. 输入电阻大. B.输出电阻大. C.输入与输出同相. D.电压放大倍数为1.

34.使用直流单臂电桥测量电阻时，若接通电桥时发现检流计向“+”偏转，应（ ）。

A．减小比例臂电阻 B. 增大比例臂电阻 C.减小比较臂电阻. D.增大比较臂电阻.

35.（ ）是测试晶体管特性曲线的专用仪器。

A.晶体管特性图示仪. B.通用示波器. C.晶体管毫伏表. D.低频信号发生器.
