铜与铜的焊接工艺

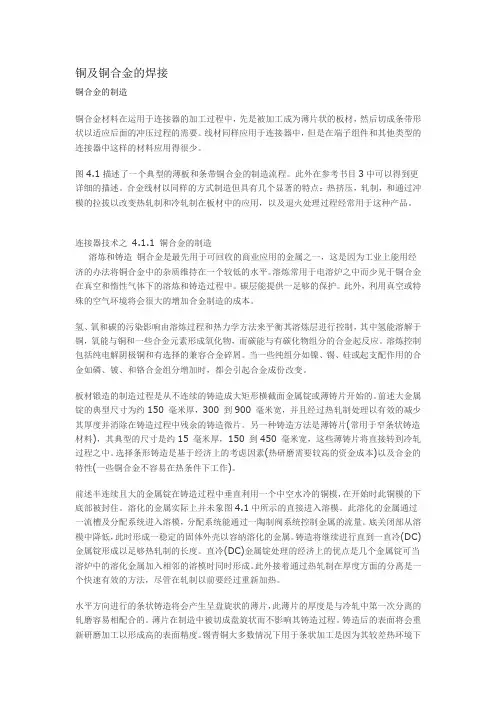

铜及铜合金的焊接

铜合金的制造

铜合金材料在运用于连接器的加工过程中，先是被加工成为薄片状的板材，然后切成条带形状以适应后面的冲压过程的需要。线材同样应用于连接器中，但是在端子组件和其他类型的连接器中这样的材料应用得很少。

图4.1描述了一个典型的薄板和条带铜合金的制造流程。此外在参考书目3中可以得到更详细的描述。合金线材以同样的方式制造但具有几个显著的特点：热挤压，轧制，和通过冲模的拉拔以改变热轧制和冷轧制在板材中的应用，以及退火处理过程经常用于这种产品。

连接器技术之 4.1.1 铜合金的制造

溶炼和铸造 铜合金是最先用于可回收的商业应用的金属之一，这是因为工业上能用经济的办法将铜合金中的杂质维持在一个较低的水平。溶炼常用于电溶炉之中而少见于铜合金在真空和惰性气体下的溶炼和铸造过程中。碳层能提供一足够的保护。此外，利用真空或特殊的空气环境将会很大的增加合金制造的成本。

氢、氧和碳的污染影响由溶炼过程和热力学方法来平衡其溶炼层进行控制，其中氢能溶解于铜，氧能与铜和一些合金元素形成氧化物，而碳能与有碳化物组分的合金起反应。溶炼控制包括纯电解阴极铜和有选择的兼容合金碎屑。当一些纯组分如镍、锡、硅或起支配作用的合金如磷、铍、和铬合金组分增加时，都会引起合金成份改变。

板材锻造的制造过程是从不连续的铸造成大矩形横截面金属锭或薄铸片开始的。前述大金属锭的典型尺寸为约150 毫米厚，300 到900 毫米宽，并且经过热轧制处理以有效的减少其厚度并消除在铸造过程中残余的铸造微片。另一种铸造方法是薄铸片(常用于窄条状铸造材料)，其典型的尺寸是约15 毫米厚，150 到450 毫米宽，这些薄铸片将直接转到冷轧过程之中。选择条形铸造是基于经济上的考虑因素(热研磨需要较高的资金成本)以及合金的特性(一些铜合金不容易在热条件下工作)。

前述半连续且大的金属锭在铸造过程中垂直利用一个中空水冷的铜模，在开始时此铜模的下底部被封住。溶化的金属实际上并未象图4.1中所示的直接进入溶模。此溶化的金属通过一流槽及分配系统进入溶模，分配系统能通过一陶制阀系统控制金属的流量。底关闭部从溶模中降低，此时形成一稳定的固体外壳以容纳溶化的金属。铸造将继续进行直到一直冷(DC)金属锭形成以足够热轧制的长度。直冷(DC)金属锭处理的经济上的优点是几个金属锭可当溶炉中的溶化金属加入相邻的溶模时同时形成。此外接着通过热轧制在厚度方面的分离是一个快速有效的方法，尽管在轧制以前要经过重新加热。

焊接铜转子的工艺流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I hope that after

you download them,they can help yousolve practical problems. The document can be

customized andmodified after downloading,please adjust and use it according toactual

needs, thank you!

In addition, our shop provides you with various types ofpractical materials,such as

educational essays, diaryappreciation,sentence excerpts,ancient poems,classic

articles,topic composition,work summary,word parsing,copy excerpts,other materials and

so on,want to know different data formats andwriting methods,please pay attention!

焊接铜转子是一项重要的工艺，需要经过多道工序才能完成。下面是焊接铜转子的工艺流程：

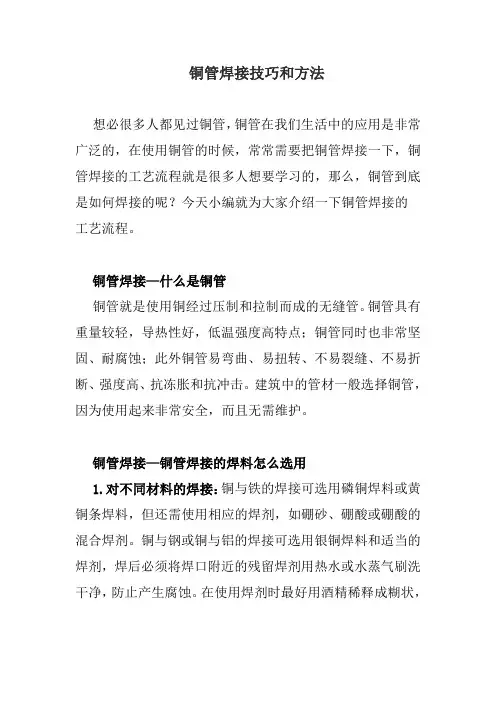

铜管焊接技巧和方法

想必很多人都见过铜管，铜管在我们生活中的应用是非常广泛的，在使用铜管的时候，常常需要把铜管焊接一下，铜管焊接的工艺流程就是很多人想要学习的，那么，铜管到底是如何焊接的呢？今天小编就为大家介绍一下铜管焊接的工艺流程。

铜管焊接—什么是铜管

铜管就是使用铜经过压制和拉制而成的无缝管。铜管具有重量较轻，导热性好，低温强度高特点；铜管同时也非常坚固、耐腐蚀；此外铜管易弯曲、易扭转、不易裂缝、不易折断、强度高、抗冻胀和抗冲击。建筑中的管材一般选择铜管，因为使用起来非常安全，而且无需维护。

铜管焊接—铜管焊接的焊料怎么选用

1.对不同材料的焊接：铜与铁的焊接可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。铜与钢或铜与铝的焊接可选用银铜焊料和适当的焊剂，焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。

2.对同类材料的焊接：铜与铜的钎焊可选用磷铜焊料或含银量低的铜磷焊料，这种焊料价格较为便宜，且有良好的熔液，采用填缝和润湿工艺，不需要焊料。保证管路不泄漏，焊接管路横平竖直焊液均匀分布于焊缝。保证各部件的功能完好无损，注意各阀件的方向性。

铜管焊接—铜管焊接的步骤

工具准备：焊枪，乙炔瓶，氧气瓶，氮气瓶。步骤：检查氧气瓶和乙炔瓶内的量是否足够。根据图纸要求来进行焊接。在焊接电磁阀时，应把电磁阀的线圈拆下，以防毁坏，并注意其流向。焊接其它部件，如液镜、膨胀阀、单向阀等应注意焊接时受热损坏，必要时可把可拆部件卸下，并用湿棉布包裹被焊阀体。焊接时应在被焊管内通低速氮气，防止氧化。焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣。

铜管焊接看似是一件非常简单的事情，其实也是需要掌握很多的方法和技巧的，具有非常强的技术性，做铜管焊接是需要有专业的技能培训的，要了解铜管焊接的步骤及相关注意事项，这样才能做好铜管焊接，以免在进行铜管焊接的过程中出现问题。

1

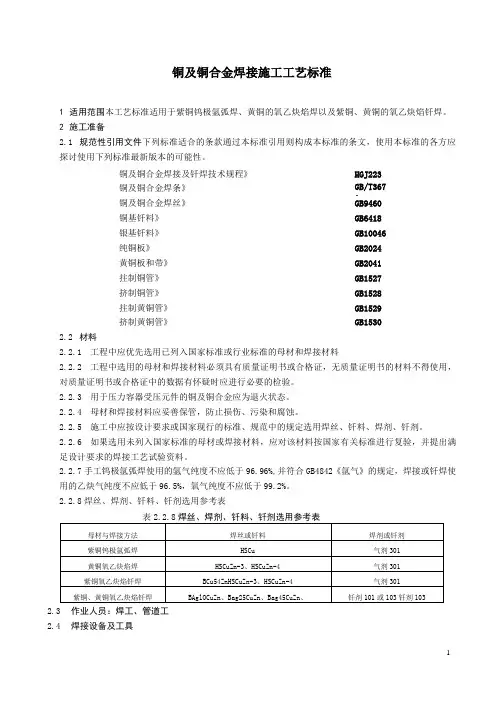

铜及铜合金焊接施工工艺标准

1 适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。

2 施工准备

2.1 规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。

铜及铜合金焊接及钎焊技术规程》 HGJ223

铜及铜合金焊条》 GB/T3670 铜及铜合金焊丝》 GB9460

铜基钎料》 GB6418

银基钎料》 GB10046

纯铜板》 GB2024

黄铜板和带》 GB2041

拄制铜管》 GB1527

挤制铜管》 GB1528

拄制黄铜管》 GB1529

挤制黄铜管》 GB1530

2.2 材料

2.2.1 工程中应优先选用已列入国家标准或行业标准的母材和焊接材料

2.2.2 工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。

2.2.3 用于压力容器受压元件的铜及铜合金应为退火状态。

2.2.4 母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。

2.2.5 施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。

2.2.6 如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。

2.2.7手工钨极氩弧焊使用的氩气纯度不应低于96.96%,并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于96.5%，氧气纯度不应低于99.2%。

2.2.8焊丝、焊剂、钎料、钎剂选用参考表

表2.2.8焊丝、焊剂、钎料、钎剂选用参考表

母材与焊接方法 焊丝或钎料 焊剂或钎剂

紫铜钨极氩弧焊 HSCu 气剂301

黄铜氧乙炔焰焊 HSCuZn-3、HSCuZn-4 气剂301

紫铜氧乙炔焰钎焊 BCu54ZnHSCuZn-3、HSCuZn-4 气剂301
