第1章 变电所电气主接线
电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。用规定的设备文字和图形符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。电气主接线是变电所电气设计的首要部分，也是构成电力系统的首要环节。对电气主接线的基本要求概括地说应包括电力系统整体及变电所本身运行的可靠性、灵活性和经济性。
5.1对电气主接线的基本要求和原则
5.1.1电气主接线的基本要求
1．可靠性
所谓可靠性是指主接线能可靠的工作，以保证对用户不间断的供电。衡量可靠性的客观标准是运行实践。经过长期运行实践的考验，对变电所采用的主接线经过优选，现今采用主接线的类型并不多。主接线的可靠性不仅要考虑—次设备对供电可靠性的影响，还要考虑继电保护二次设备的故障对供电可靠性的影响。同时，可靠性不是绝对的，而是相对的。一种主接线对某些变电所是可靠的，而对另一些变电所可能是不可靠的。
2．灵活性
主接线的灵活性有以下几方面要求；
1)调度要求。可以灵活的投入和切除变压器、线路、调配电源和负荷，能够满足系统在事故运行方式下、检修方式下以及特殊运行方式下的调度要求。
2)检修要求。可以方便的停运断路器、母线及其继电保护设备，进行安全检修，且不致影响对用户的供电。
3)扩建要求。可以容易的从初期过渡到终期接线，使在扩建时，无论一次和二次设备改建量最小。
3．经济性
经济性主要是投资省、占地面积小、能量损失小。
5.1.2电气主接线的原则
1．考虑变电所在电力系统中的地位和作用
变电所在电力系统中的地位和作用是决定主接线的主要因素。变电所不管是
枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于它们在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。
龙源期刊网
变电所电气主接线可靠性分析
作者：刘青
来源：《科学与财富》2015年第30期
摘 要：变电所电气主接线可靠性关系整个电力系统运行的稳定性和安全性。变电所在进行电气主接线过程中应严格按照电气主接线安装要求操作。为电力系统的安全可靠运行提供保障。本文分析了变电所电气主接线基本要求、原则、接线程序及设计问题，以期能够对相关的变电所在实施电气主接线安装施工方面提供理论参考。
关键词：变电所；电气主接线；可靠性；遵循原则；程序
0 引言
变电所主接线可靠性直接影响整个电力系统运行的可靠性。为了能够给社会经济发展提供强有力的电能安全可靠输送保障，满足社会生产和生活所需，加强变电所电气主接线可靠性探讨和研究是十分有必要的。电气主接线又称为电气主系统，在安装电气主接线时，安装人员必须要严格按照相关的操作规程和要求实施，确保变电所电气主接线安装质量。
1 变电所主接线可靠性概念
变电所是联系发电厂和用户的中间环节。电气主接线可靠性可表述为：在组成主接线系统元件（断路器、变压器、隔离开关、母线等）可靠性指标已知和可靠性准则给定的条件下，
按可靠性评估准则评估整个主接线系统满足电力系统电能需求能力的量度。对变电所主接线可靠性的分析既可作为设计和评价电气主接线的依据， 又可作为选择最优方案和最佳运行方式的依据。通过分析也可发现电气主接线薄弱环节， 以便合理安排计划检修。
2 变电所电气主接线可靠性指标及要求
2.1 电气主接线可靠性准则
对电气主接线供电可靠性进行可靠性分析可以依据以下3条准则之一执行：电气主接线至少有1条能连续供电；指定出线能够连续正常供电；所有出线都能连续正常供电。实际应用中根据变电所的具体情况确定可靠性准则。
2.2 变电所电气主接线安装要求
龙源期刊网
对变电所中的电气主接线的探讨
作者：罗莹莹
来源：《科协论坛·下半月》2013年第04期
摘 要：在我国工业化过程中，电力发挥着重要作用，它支撑着我国社会物质能源发展所需，是工业发展的动力。变电所中的电气主接线在电力系统中起着重要的作用，在接线过程中，应当按照主接线的电路图进行操作，这样才能够达到所需。探讨变电所中的电气主接线的基本原则，同时对其接线程序进行分析，而后实施主线设计。
关键词：经济发展 能源利用率 变电所 电气主接线 设计
中图分类号：TM715 文献标识码：A 文章编号：1007-3973（2013）004-031-02
变电所在电力系统中发挥着重要的作用，其中变电所的电气主接线是一个电气工程自动化专业人士必须探讨的课题。电气主接线我们又称之为电气主系统，在安装过程中，依照他们的具体性的性能，进而就能够对这些配件进行组装或者进行有效地电能分配，这样就能够形成一个比较有效地高电压网络。
1 变电所中电气主接线的基本要求及其原则
1.1 变电所中电气主接线的基本要求
一般而言，对于变电所中电气主接线来说，是有非常多的要求，但这些要求综合起来，最基本的也就只有三条，就是可靠性、灵活性以及经济性。这三条是变电所中电气主接线的最基本的要求，并且这三条关系是相符相称，缺一不可，贯穿于整个接线过程中。
（1）可靠性。至于可靠性，一般是指变电所在实际工作运行的过程中，保证用户在用电上的安全与稳定，最基本的要求就是不会出现断电的现象。在衡量可靠性的标准时，最基本的就是实践，这些标准只有经过长期性的实践，才能够反应自己的可靠性，也就是在实践过程中取得非常好的效果。变电所中电气主接线可靠性，除了要考虑设备的供电，还应当实施有效地措施，进而保证二次设备上的可靠性。
主接线图(原理接线图)表示电能由电源分配给用户的主要电路，图中应表示出与该电路所有相关的电气设备及其相互联接关系。由于三相交流电力装置中各相连接方法相同，所接的电气设备也一样，因此，主接线图通常以单线图形式出现，表示电气设备的单相联接方式。
对变电所电气主接线的基本要求为安全、可靠、灵活、经济。
安全包括设备运行安全和人身安全。要满足这一点，必须按照国家标准规定、力求设计规范，并正确选择电气设备。所设计的保护系统既要满足正常运行监视功能，又要满足故障情况下的检测保护功能。
可靠就是变电所的主接线应能满足各级负荷的不中断供电的要求。例如，可将供、配电装置分段联接，互为备用；当部分装置发生故障时，故障部分被自动切除，而其余部分仍保持工作，为了使供电系统工作可靠，接线方式应力求简单清晰。
灵活指的是利用最少的切换操作，实现符合工况要求的运行方式。检修时操作简单、安全，又不致中断供电等。
经济是指在满足技术要求的条件下，尽量减少初投资和年运行费用。
变电所主接线图方案的选取和负荷等级密切相关，一、二类负荷往往要求两路电源进线或采用专线供电方案。

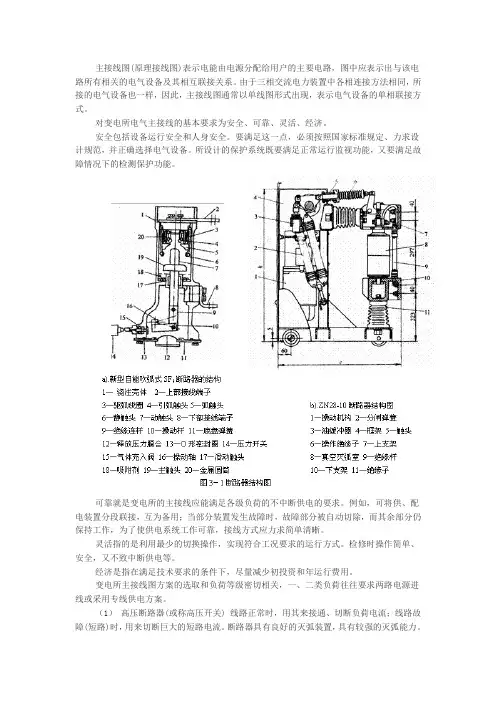

（1） 高压断路器(或称高压开关) 线路正常时，用其来接通、切断负荷电流；线路故障(短路)时，用来切断巨大的短路电流。断路器具有良好的灭弧装置，具有较强的灭弧能力。按灭弧介质划分，断路器分为油断路器(SN)、六氟化硫（SF6）、真空断路器(ZN)等多种类型；图3-1a)为六氟化硫（SF6）断路器，b)为真空断路器的结构图。
（2） 高压熔断器在线路故障(短路)时，用来切断强大的短路电流。在某些情况下，熔断器可与负荷开关或隔离开关配合使用，取代价格昂贵的高压断路器，以节约工程投资。
图3-2为高压熔断器外形结构图；b)跌落式熔断器常用于户
外，但不适宜易燃、易爆场所使用。
（3） 负荷开关 线路正常时，用来接通或切断负荷电流；负荷开关只有简易的灭弧装置，其灭弧能力有限，不能用来切断短路电流。负荷开关在断开后具有明显的断开点,见图3-3。
