led调光器原理

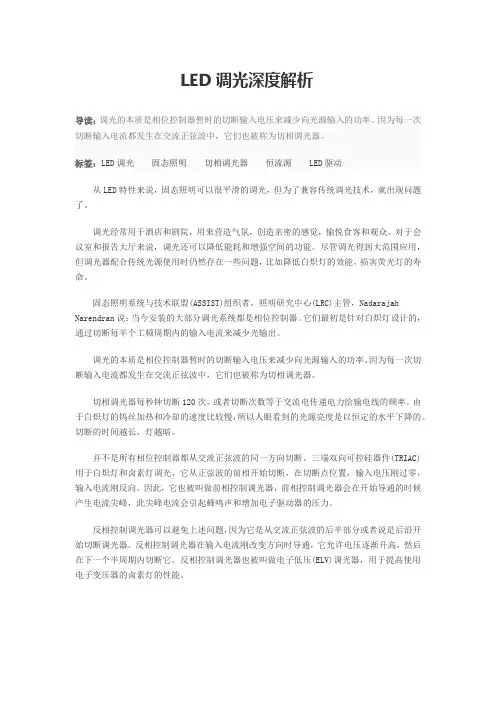

LED调光深度解析

导读：调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。

标签：LED调光 固态照明 切相调光器 恒流源 LED驱动

从LED特性来说，固态照明可以很平滑的调光，但为了兼容传统调光技术，就出现问题了。

调光经常用于酒店和剧院，用来营造气氛，创造亲密的感觉，愉悦食客和观众。对于会议室和报告大厅来说，调光还可以降低能耗和增强空间的功能。尽管调光得到大范围应用，但调光器配合传统光源使用时仍然存在一些问题，比如降低白炽灯的效能，损害荧光灯的寿命。

固态照明系统与技术联盟(ASSIST)组织者，照明研究中心(LRC)主管，Nadarajah

Narendran说：当今安装的大部分调光系统都是相位控制器。它们最初是针对白炽灯设计的，通过切断每半个工频周期内的输入电流来减少光输出。

调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。

切相调光器每秒钟切断120次，或者切断次数等于交流电传递电力给输电线的频率。由于白炽灯的钨丝加热和冷却的速度比较慢，所以人眼看到的光源亮度是以恒定的水平下降的。切断的时间越长，灯越暗。

并不是所有相位控制器都从交流正弦波的同一方向切断。三端双向可控硅器件(TRIAC)用于白炽灯和卤素灯调光，它从正弦波的前相开始切断，在切断点位置，输入电压刚过零，输入电流刚反向。因此，它也被叫做前相控制调光器，前相控制调光器会在开始导通的时候产生电流尖峰，此尖峰电流会引起蜂鸣声和增加电子驱动器的压力。

反相控制调光器可以避免上述问题，因为它是从交流正弦波的后半部分或者说是后沿开始切断调光器。反相控制调光器在输入电流刚改变方向时导通，它允许电压逐渐升高，然后在下一个半周期内切断它。反相控制调光器也被叫做电子低压(ELV)调光器，用于提高使用电子变压器的卤素灯的性能。

调光灯电路工作原理

调光灯电路工作原理:

在调光灯电路中，使用的是可调节电阻来控制灯的亮度。当电路中启动电流时，电流通过电阻，将灯泡中的电能转化为光能发出光亮。在传统的调光灯电路中，使用的是可变电阻器，通过旋转可变电阻器，可以改变电路中的阻值，从而改变电路中的电流大小，最终控制灯的亮度。

具体来说，调光灯电路由LED灯和可变电阻两部分组成。当可变电阻处于最小阻值时，电流通过电路的阻值最小，灯就会发出最大亮度的光。而当可变电阻处于最大阻值时，电流通过电路的阻值增大，灯的亮度就会减小。通过调节可变电阻的阻值大小，可以实现对灯泡亮度的调节。

此外，在现代调光灯电路中，常使用调光器来控制灯的亮度。调光器是一种专门用来改变电路中电流大小的设备。通过调整调光器的输出电流，可以精确地控制灯的亮度。调光器常采用电子元件来控制输出电流，允许用户根据需要调整灯的亮度。

总之，调光灯电路通过使用可调节电阻或调光器来改变电路中的电流大小，从而控制灯的亮度。这样，用户可以根据需要来调节灯的亮度，达到更加舒适和节能的照明效果。

led可控硅调光电源方案

随着LED照明技术的迅猛发展和广泛应用，人们对于照明系统的需求也越来越高。为了满足不同场景下的照明需求，LED可控硅调光电源方案应运而生。本文将介绍LED可控硅调光电源的原理及其应用。

一、LED可控硅调光电源的原理

LED可控硅调光电源是通过控制可控硅器件的导通角度来实现对LED灯光亮度的调节。可控硅器件是一种电子器件，通过控制其工作角度可以调整电流的大小，从而达到调节LED亮度的目的。

该电源方案设计如下：

1.输入电源：输入电源通常为交流220V电源，通过整流电路和滤波电路将交流电转换为直流电。

2.恒流源：为了保证LED的安全工作，可控硅调光电源采用恒流源来控制LED的电流。恒流源通常由电流控制芯片和电流采样电阻构成，通过反馈控制实现对电流的稳定控制。

3.可控硅器件：可控硅器件是实现调光功能的核心部件。通过对可控硅的触发角度进行控制，可以调节LED的亮度。触发角度越小，导通的时间越短，LED的亮度越低；触发角度越大，导通的时间越长，LED的亮度越高。 4.调光控制器：调光控制器是控制可控硅器件的触发角度的主要设备。通过调节调光控制器的输出信号，可以改变可控硅器件的导通角度，从而实现对LED亮度的调节。

二、LED可控硅调光电源的应用

1.室内照明：LED可控硅调光电源广泛应用于室内照明领域。通过调节LED的亮度，可以满足不同场景下的照明需求。例如，在会议室中，可以通过调光功能将灯光调到适宜的亮度，使与会人员更加舒适；在影院中，可以通过调光功能调节灯光亮度，为观众提供更好的观影体验。

2.商业照明：商业场所的照明环境对于商品的展示也具有重要影响。通过LED可控硅调光电源，可以精确调节灯光亮度，使得商品在最佳光照条件下展示，提升商品形象和吸引力。

3.户外照明：户外照明一直是城市规划中的重要组成部分。通过LED可控硅调光电源，可以根据不同时间段的需求，调节路灯的亮度。例如，在夜间人流量少的时候，可以将路灯的亮度降低，以节省能源；在需要照明的重要时刻，可以将路灯的亮度增加，提供更好的照明效果。

led背光亮度调整原理

LED背光亮度的调整原理，一般是通过控制LED的电流或电压来实现的。LED作为一种半导体器件，其电流和亮度之间存在一定的线性关系，即电流越大，LED的亮度越暗。因此，可以通过控制LED的电流大小来改变其亮度。

LED的电流和电压之间也存在一定的关系，即LED的电流随着电压的增加而增加。因此，可以根据需要调整LED的电压，进而控制LED的电流和亮度。

在实际应用中，LED的亮度调整一般采用PWM调光方式。PWM调光是一种通过周期性改变电流和时间占比来实现亮度调整的方法。具体实现过程是，将稳定的电源通过PWM控制器产生调制波形，然后通过MOSFET等器件对LED进行开关控制，从而实现LED的亮度调整。调光频率一般在数十KHz到数百KHz之间。通过调节PWM的占空比，就可以控制LED的亮度。

总的来说，LED背光亮度的调整原理就是通过调节LED的电流、电压或PWM的占空比来实现的。
