标志标牌的分类

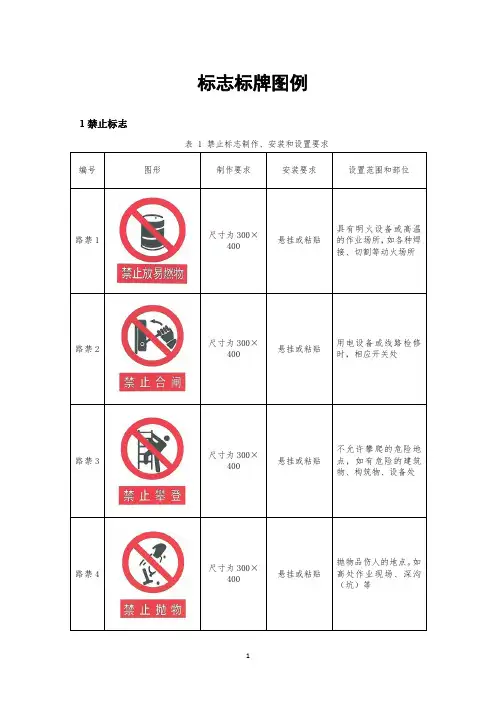

标志标牌图例

1禁止标志

表 1 禁止标志制作、安装和设置要求

编号

图形

制作要求

安装要求

设置范围和部位

路禁1

尺寸为300×400 悬挂或粘贴 具有明火设备或高温的作业场所，如各种焊接、切割等动火场所

路禁2

尺寸为300×400 悬挂或粘贴 用电设备或线路检修时，相应开关处

路禁3

尺寸为300×400 悬挂或粘贴 不允许攀爬的危险地点，如有危险的建筑物、构筑物、设备处

路禁4

尺寸为300×400 悬挂或粘贴 抛物品伤人的地点。如高处作业现场、深沟（坑）等 编号

图形 制作要求 安装要求 设置范围和部位

路禁5

尺寸为300×400 悬挂或粘贴 易造成事故或对人员有伤害的场所，如高压设备室、配电房等入口处

路禁6

尺寸为300×400 悬挂或粘贴 对人员具有直接危险的场所，如危险路口、吊装作业区、输送带下方、预制梁架设区等处

路禁7

尺寸为300×400 悬挂或粘贴 有乙类火灾危险物质的场所，如氧气及乙炔存放区、油罐存放处及其易燃易爆处

路禁8

尺寸为300×400 悬挂或粘贴 应急通道、安全通道及施工操作平台等处

路禁9

尺寸为400×300

白底红字 悬挂或粘贴 使用氧气、乙炔等易燃易爆处所

编号

图形

制作要求

安装要求

设置范围和部位

路禁10

尺寸为400×300

白底红字 悬挂或粘贴 跨越通航河道、铁路、公路等施焊场所

路禁11

尺寸为400×300

白底红字 悬挂或粘贴 临近既有线的防护栏

路禁12

尺寸为400×300

白底红字 悬挂或粘贴 水上施工作业场所

路禁13

尺寸为400×300

白底红字 悬挂或粘贴 水上施工作业场所

路禁14

尺寸为400×300

白底红字 悬挂或粘贴 水上施工作业场所

路禁15

执行《道路交通标志和标线》（GB5768-2009）（以限速5km为例）白底红字 悬挂或粘贴 场内道路及隧道洞口设置5km限速牌，隧道成洞段处设置15km限速牌

交通标志牌根据用途来分类可分为：警告标志标牌、禁止标志标牌、指示标志标牌、指路标志标牌、旅游区标志标牌和施工标志标牌等。交通标志牌牌面颜色由底色图形或字符色、边框色和衬边色组成，标牌的整体结构由标志底板、滑槽及加固件、标志面、支撑件及紧固件和标记这几部分组成。

一、标志底板

1. 标牌底板采用的材料为3毫米厚铝合金板，材料性能应符合GB5768、GB/T6892 和 JT/T279 的有关要求。

2. 对标志底板的边缘和夹角应适当倒角，呈圆滑状，且须打磨光滑，边缘不得有毛刺。

3. 标志板的尺寸，一般外形尺寸偏差为±5mm，若外形尺寸大于 1.2m时，其偏差为外形尺寸的±0.5%，邻边的夹角偏差为 0.5°。

4. 标志板应平整，表面无明显皱纹、凹痕或变形，标志板每平方米范围内的平整度公差不应大于 1.0mm。

5. 标志板不允许有裂纹、明显的划痕、损伤和颜色不均匀;在任何一处面积为 50×50平方厘米的表面上，不允许存在一个或一个以上总面积大于 10平方毫米的汽泡，不允许有逆反射性能不均匀。

6. 当生产大量相同标志(尤其国标警告、禁令、指示标志等)时宜采用丝网印刷。

7. 安装在桥梁防撞墙上时，标志板需根据防撞墙侧面弧度加工制作。

二、滑槽及加固件

1. 滑槽选用与标志底板性能相当的同类材料，一般可采用铝合金热挤压型材。 2. 两平米以上标志板背后采用宽 10cm的铝滑槽，铝槽间隔为 50cm，材料性能应符合 GB/T6892 的有关要求。

三、标志面

1. 标牌标志面一般采用四级(通常称工程级)以上反光膜，有特殊要求的可适当提高反光膜级别。指路标志应参照《广州市道路交通指路标志设计指引》的要求。

2. 反光膜应粘贴于整个标牌的标志面，且超出边缘至少2cm，反光膜贴膜完毕后将多余部分清除。凡标志板的宽度或高度在 1.2m 以下者，贴用的反光膜不能有接缝。粘贴反光膜应采用叠压接缝，上层反光膜压叠下层反光膜之重叠部分不得小于 5mm，并以水平叠接为原则。使用滚筒粘贴或反向贴印反光膜时，可以平接，其间隔不应超过 1mm。距标志板边缘 5cm之内，不得有拼接。

交通标志标牌及预算

一、交通标志标牌的重要性

交通标志标牌是道路交通管理的重要组成部分，它们的存在和设置对于保证道路交通的安全和顺畅具有重要的作用。交通标志标牌通过图形、符号和文字等方式，向驾驶员提供了必要的交通信息，帮助他们理解道路状况、规划行驶路线、遵守交通法规，从而降低交通事故发生的风险。

交通标志标牌的设置需根据国家交通法规和地方道路交通特点进行，常见的交通标志标牌包括禁止标志、警告标志、指示标志和指路标志等。禁止标志用于规范交通行为，例如禁止左转、禁止超车等；警告标志用于提示驾驶员前方可能出现的危险情况，例如道路施工、人行横道等；指示标志用于引导驾驶员行驶方向，例如前方直行、右转等；指路标志用于指示驾驶员到达目的地的路线。

在城市道路、高速公路、乡村公路等不同的道路类型上，交通标志标牌的设置也有所不同。合理设置交通标志标牌能够提高驾驶员对道路环境的认知，减少驾驶错误和交通事故的发生，保证道路交通的安全和顺畅。

二、交通标志标牌的分类和特点

交通标志标牌按不同的分类标准可以分为多个类型，下面主要介绍常见的按形状和功能进行分类的交通标志标牌。

1. 按形状分类的交通标志标牌

– 圆形交通标志标牌：圆形交通标志标牌一般用于指示性交通标志，如指示道路名称、行驶方向等。它们具有明显的图形和颜色标识，便于驾驶员迅速识别并采取相应的行动。

– 三角形交通标志标牌：三角形交通标志标牌一般用于警告性交通标志，如警告前方坡路、道路湿滑等。通过明显的图形和文字警示，它们能够提醒驾驶员注意前方可能存在的危险情况。

– 正方形交通标志标牌：正方形交通标志标牌一般用于指令性交通标志，如禁止继续直行、停车检查等。它们通过明确的图形和文字指示，引导驾驶员按照指示执行相应的交通行为。

2. 按功能分类的交通标志标牌

– 禁令标志：禁令标志一般采用圆形或正方形形状，以红色或蓝色为主色调。它们用于禁止或限制驾驶员进行特定的交通行为，例如禁止左转、禁止停车等。 – 警告标志：警告标志一般采用三角形形状，以黄色为主色调。它们用于警示驾驶员注意前方可能存在的危险情况，例如前方施工、行人横道等。

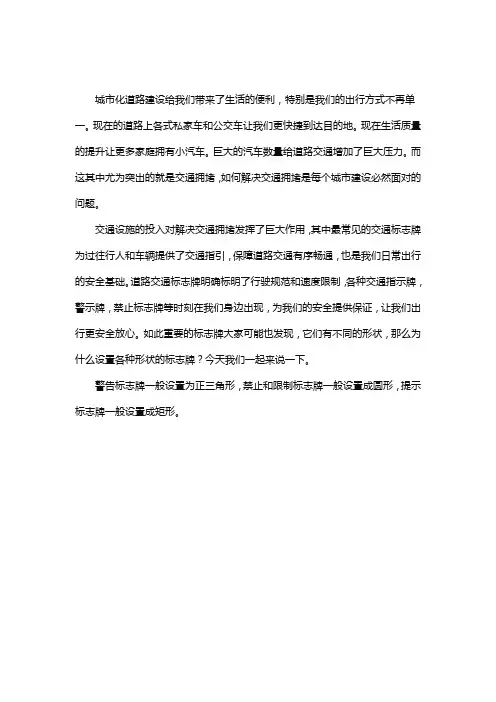

城市化道路建设给我们带来了生活的便利，特别是我们的出行方式不再单一。现在的道路上各式私家车和公交车让我们更快捷到达目的地。现在生活质量的提升让更多家庭拥有小汽车。巨大的汽车数量给道路交通增加了巨大压力。而这其中尤为突出的就是交通拥堵，如何解决交通拥堵是每个城市建设必然面对的问题。

交通设施的投入对解决交通拥堵发挥了巨大作用，其中最常见的交通标志牌为过往行人和车辆提供了交通指引，保障道路交通有序畅通，也是我们日常出行的安全基础。道路交通标志牌明确标明了行驶规范和速度限制，各种交通指示牌，警示牌，禁止标志牌等时刻在我们身边出现，为我们的安全提供保证，让我们出行更安全放心。如此重要的标志牌大家可能也发现，它们有不同的形状，那么为什么设置各种形状的标志牌？今天我们一起来说一下。

警告标志牌一般设置为正三角形，禁止和限制标志牌一般设置成圆形，提示标志牌一般设置成矩形。

1、交通标志牌设置成正三角形，因为显示程度高在不同环境情况下都比其他形状醒目易见。例如常见的“注意安全”和“注意来车”都是设成倒的正三角形状。

2、交通标志牌设置成圆形，因为视觉冲击力大图案更为瞩目。例如“停车让行”和“禁止驶入”。

3、交通标志牌设置成矩形，因为视觉够大和便于排版文件。一般为指路标志牌。
