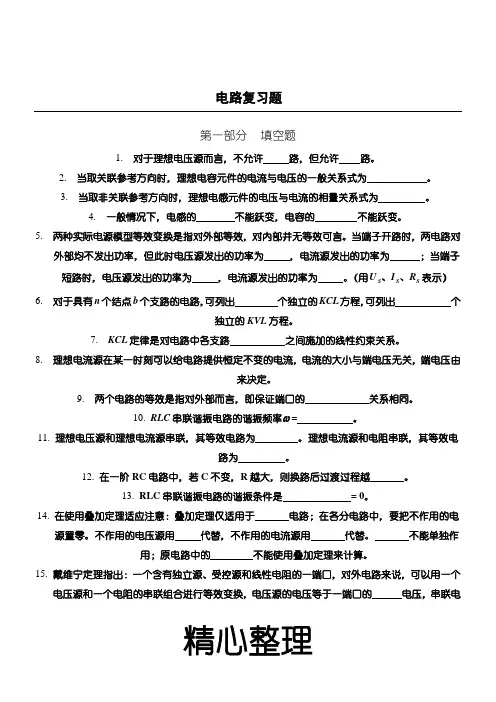

电路原理复习题（含答案）
1.如图所⽰，若已知元件A 吸收功率6 W ，则电压U 为____3__V 。
2. 理想电压源电压由 本⾝ 决定，电流的⼤⼩由 电压源以及外电路 决定。
3.电感两端的电压跟 成正⽐。
4. 电路如图所⽰，则R P 吸
= 10w 。
5.电流与电压为关联参考⽅向是指 电压与电流同向 。
实验室中的交流电压表和电流表，其读值是交流电的 有效值6. 参考⽅向不同时，其表达式符号也不同，但实际⽅向 相同 。
7. 当选择不同的电位参考点时，电路中各点电位将 改变 ，但任意两点间
电压 不变 。8. 下图中，u 和i 是 关联 参考⽅向，当P= - ui < 0时，其实际上是 发出 功率。
9.电动势是指外⼒（⾮静电⼒）克服电场⼒把 正电荷 从负极经电源内部移到
正极所作的功称为电源的电动势。10.在电路中，元件或⽀路的u ，i 通常采⽤相同的参考⽅向，称之为 关联参考
⽅向 .11.电压数值上等于电路中 电动势 的差值。
12. 电位具有相对性，其⼤⼩正负相对于 参考点 ⽽⾔。
13.电阻均为9Ω的Δ形电阻⽹络，若等效为Y 形⽹络，各电阻的阻值应为 3 Ω。
14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，
内阻=i R 1 Ω。15.根据不同控制量与被控制量共有以下4种受控源：电压控制电压源、 电压控
电流源 、
电流控电压源 、 电流控电流源 。16. 实际电路的⼏何 近似于其⼯作信号波长，这种电路称集总
参数电路。17、对于⼀个具有n 个结点、b 条⽀路的电路，若运⽤⽀路电流法分析，则需列
出 b-n+1 个独⽴的KVL ⽅程。18、电压源两端的电压与流过它的电流及外电路 ⽆关 。 （填写有关/⽆关）。
19、流过电压源的电流与外电路 有关 。（填写有关/⽆关）
20、电压源中的电流的⼤⼩由 电压源本⾝和 外电路 共同 决定
21、在叠加的各分电路中，不作⽤的电压源⽤ 短路 代替。
1 电路基础复习题（一）
一、简答题
1、什么叫基尔霍夫电流定律？什么叫基尔霍夫电压定律？
答：电流定律：任一时刻在电路的任一结点上，所有支路电流的代数和恒等于零。
电压定律：在任一时刻，沿任一回路各段电压的代数和恒等于零。
2、什么是电路的开路状态、短路状
态、空载状态、过载状态、满载状态？
答;电源与负载未构成闭合电路，即电路处于开路状态；短路是指电路中电位不等的两点，由于某种原因而短接在一起的现象。当电源没接负载时称为空载；当电源输出的电压为额定值时：电流等于额定电流，称为满载，电流小于额定电流，称为轻载，电流超过额定电流，称为过载。
3、什么是谐振现象？
答：如果电源的频率和电路参数满足一定的条件，使电路中的总电压和总电流的相位相等，则整个电路呈现纯电阻性，这种现象称为谐振现象。
4、电路产生动态过程的原因有哪
些？
答：电路产生动态过程有内、外两种原因，内因是电路中纯在储能元件L和C；外因是电路的结构或参数发生改变。
5、什么叫叠加定理？
答：线性电阻电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。
6、什么叫等效变换？
答：选取电路中的某一部分电路作为研究对象，这部分电路与其他部分电路通过端子进行连接，当被选取的部分电路变换成另一种连接形式时，各个端子处的电压和电流与变换前一致，则称选取电路部分的变换为等效变换。
二、填空题
1、 为了分析方便，常把电路分为内电路和外电路；从电源一端经过负载再回到电源另一端的这部分电路称为（外电路）；电源内部的通路称为（内电路）。 2 2、 电流的实际方向规定为（正电荷）的运动方向；衡量电流大小的物理量是（电流强度）；电流的国际单位是（安培）。
3、 在电压电流参考方向关联时，直流
电路功率的计算公式为（P=tW
或P=UI），若电压电流的参考方向非关联，功率的计算公式应为（P=-UI）。
4、 电阻元件是一种对电流表现“阻碍”作用的（电路元件），它的主要参数是电阻，用字母（R）表示，单位为( 或欧姆)。
WORD格式整理
专业技术参考资料
WORD格式整理
专业技术参考资料 第1、2章复习题
一、填空题：
1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。
5．电感元件不消耗能量，它是储存 磁场 能量的元件。
6．电容元件不消耗能量，它是储存 电场 能量的元件。
7．通常所说负载的增加是指负载的 功率 增加。
8．电源就是将其它形式的能量转换成 电能 的装置。
9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11．电路就是电流流过的 闭全 路径。
12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。
14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15．某点的电位就是该点到 参考点 的电压。
16．任意意两点间的电压就是 这两点 的电位差。
17．电气设备工作时高于额定电压称为 过载 。
18．电气设备工作时低于额定电压称为 欠载 。
19．电气设备工作时等于额定电压称为 满载 。
20．为防止电源出现短路故障，通常在电路中安装 熔断器 。
21．电源开路时，电源两端的电压就等于电源的 电动势 。
二、选择题
课程名称 (共 页) 1
…………○…………密…………○…………封…………○………线…… 电路原理
1 选择题( 25分)：请把选中的题号填入括号中。
(1) 两个电阻分别为20和20并联，其等效电阻R为 ( )。
A R=40 B R=10 C 其它
(2) 电路有b条支路和n个结点，支路电流法的电路方程是由( )组成的。
A n-1个电流方程和b个电压方程 B b-n+1个电压方程 C 其它
(3) 两个阻抗分别为5+j3和5-j3串联，其等效阻抗为 ( )。
A 10-j6 B 10 C 其它
(4) 对称双口网络的网络参数满足的条件为 ( )。
A Z12=Z21 B Z11=Z22 且 Z12=Z21 C 其它
(5) 一阶电路的全响应等于 ( )。
A 零输入与零状态响应的差 B 零输入与零状态响应的和 C 其它
2 判断题( 25分)：判断论述是正确 (Y) 还是错误 (N) ，并填入括号中。
(1) 己知：US=30V,R3=1Ω,R1=2Ω,R2=7Ω. 则电压Uab=-30V。( )
(2) 图中电流I3=4A 。( )
(3) 串联谐振是含有电感和电容的电路中的电复阻抗Z的虚部X=0时产生的。( )
(4) 非正弦波的有效值等于各个分量的有效值的和。( )
(5) 图示电路，t=0 时将开关K闭合，t<0时电路已达稳态，电流i2(0)=5 mA 。( )
