图论的方法

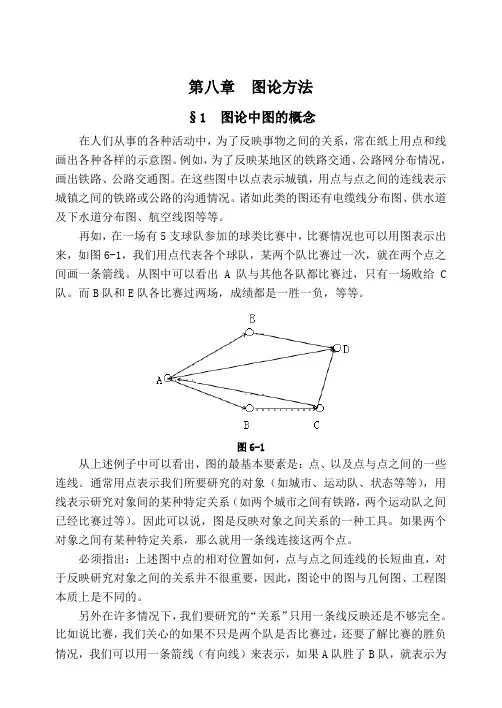

第八章 图论方法

§1 图论中图的概念

在人们从事的各种活动中，为了反映事物之间的关系，常在纸上用点和线画出各种各样的示意图。例如，为了反映某地区的铁路交通、公路网分布情况，画出铁路、公路交通图。在这些图中以点表示城镇，用点与点之间的连线表示城镇之间的铁路或公路的沟通情况。诸如此类的图还有电缆线分布图、供水道及下水道分布图、航空线图等等。

再如，在一场有5支球队参加的球类比赛中，比赛情况也可以用图表示出来，如图6-1，我们用点代表各个球队，某两个队比赛过一次，就在两个点之间画一条箭线。从图中可以看出A队与其他各队都比赛过，只有一场败给C队。而B队和E队各比赛过两场，成绩都是一胜一负，等等。

图6-1

从上述例子中可以看出，图的最基本要素是：点、以及点与点之间的一些连线。通常用点表示我们所要研究的对象（如城市、运动队、状态等等），用线表示研究对象间的某种特定关系（如两个城市之间有铁路，两个运动队之间已经比赛过等）。因此可以说，图是反映对象之间关系的一种工具。如果两个对象之间有某种特定关系，那么就用一条线连接这两个点。

必须指出：上述图中点的相对位置如何，点与点之间连线的长短曲直，对于反映研究对象之间的关系并不很重要，因此，图论中的图与几何图、工程图本质上是不同的。

另外在许多情况下，我们要研究的“关系”只用一条线反映还是不够完全。比如说比赛，我们关心的如果不只是两个队是否比赛过，还要了解比赛的胜负情况，我们可以用一条箭线（有向线）来表示，如果A队胜了B队，就表示为A→B。如图6-1所示，从图中可以看出A队三胜一负，D队三场全负等。类似的情况在生产和生活中也是常见的，例如交通运输中的“单行线”、部门之间的领导与被领导关系、一项生产活动中各工序之间的先后次序关系等等。图论中把不带箭头的连线叫做边，把带箭头的连线叫做弧。

如果一个图是由点和边所构成的，则称之为无向图，记作G=（V，E），其中V表示图G中的所有点组成的点集合，E表示图G中所有边组成的边集合。如，交通图。

图论中的生成树计数算法

生成树是图论中重要的概念之一，它是指由给定图的节点组成的树形结构，其中包含了原图中的所有节点，但是边的数量最少。生成树的计数问题是指在一个给定的图中，有多少种不同的生成树。生成树计数算法是解决这个问题的关键步骤，本文将介绍一些常见的生成树计数算法及其应用。

1. Kirchhoff矩阵树定理

Kirchhoff矩阵树定理是图论中经典的生成树计数方法之一。该定理是由Kirchhoff在19世纪提出的，它建立了图的Laplacian矩阵与其生成树个数的关系。Laplacian矩阵是一个$n\times n$的矩阵，其中$n$是图中的节点数。对于一个连通图而言，Laplacian矩阵的任意一个$n-1$阶主子式，其绝对值等于该图中生成树的个数。

应用示例：假设我们有一个无向连通图，其中每个节点之间的边权均为1。我们可以通过计算图的Laplacian矩阵的任意一个$n-1$阶主子式的绝对值来得到该图中的生成树个数。

2. Prufer编码

Prufer编码是一种编码方法，可用于求解生成树计数问题。它是基于树的叶子节点的度数的编码方式。Prufer编码将一个树转换为一个长度为$n-2$的序列，其中$n$是树中的节点数。通过给定的Prufer序列，可以构造出对应的生成树。 应用示例：假设我们有一个具有$n$个节点的有标号的无根树。我们可以通过构造一个长度为$n-2$的Prufer序列，然后根据Prufer编码的规则构造出对应的生成树。

3. 生成函数方法

生成函数方法是一种利用形式幂级数求解生成树计数问题的方法。通过将图的生成树计数问题转化为生成函数的乘法运算，可以得到生成函数的一个闭形式表达式，从而求解生成树的个数。

应用示例：假设我们有一个具有$n$个节点的有根树，其中根节点的度数为$d$。我们可以通过生成函数方法求解出该有根树中的生成树个数。

4. Matrix-Tree定理

数学建模的主要建模方法

数学建模是指运用数学方法和技巧对复杂的实际问题进行抽象、建模、分析和求解的过程。它是解决实际问题的一个重要工具，在科学研究、工程技术和决策管理等领域都有广泛的应用。数学建模的主要建模方法包括数理统计法、最优化方法、方程模型法、概率论方法、图论方法等。下面将分别介绍这些主要建模方法。

1.数理统计法：

数理统计法是基于现有的数据进行概率分布的估计和参数的推断，以及对未知数据的预测。它适用于对大量数据进行分析和归纳，提取有用的信息。数理统计法可以通过描述统计和推断统计两种方式实现。描述统计主要是对数据进行可视化和总结，如通过绘制直方图、散点图等图形来展示数据的分布特征；推断统计则采用统计模型对数据进行拟合，进行参数估计和假设检验等。

2.最优化方法：

最优化方法是研究如何在给定的约束条件下找到一个最优解或近似最优解的方法。它可以用来寻找最大值、最小值、使一些目标函数最优等问题。最优化方法包括线性规划、非线性规划、整数规划、动态规划等方法。这些方法可以通过建立数学模型来描述问题，并通过优化算法进行求解。

3.方程模型法：

方程模型法是通过建立数学方程或函数来描述问题，并利用方程求解的方法进行求解。这种方法适用于可以用一些基本的方程来描述的问题。方程模型法可以采用微分方程、代数方程、差分方程等不同类型的方程进行建模。通过求解这些方程，可以得到问题的解析解或数值解。 4.概率论方法：

概率论方法是通过概率模型来描述和分析不确定性问题。它可以用来处理随机变量、随机过程和随机事件等问题。概率论方法主要包括概率分布、随机变量、概率计算、条件概率和贝叶斯推理等内容。利用概率论的方法，可以对问题进行建模和分析，从而得到相应的结论和决策。

5.图论方法：

图论方法是研究图结构的数学理论和应用方法。它通过把问题抽象成图，利用图的性质和算法来分析和求解问题。图论方法主要包括图的遍历、最短路径、最小生成树、网络流等内容。图论方法适用于描述和求解一些网络、路径和连接问题，如交通规划、电力网络等。

图论中的图的同构与同构问题

在图论中，同构是一个重要的概念。图的同构指的是两个图结构完全相同，只是节点的标签或者边的标签不同。而图的同构问题则是判断两个给定的图是否同构的问题。本文将详细探讨图的同构与同构问题。

一、图的同构

图的同构是指两个图结构完全相同，只是节点的标签或者边的标签不同。为了更好地理解图的同构，我们先来了解一些基本概念。

1.1 图的定义

在图论中，图由节点（也称为顶点）和边组成。通常用G=(V, E)来表示一个图，其中V是节点（顶点）的集合，E是边的集合。边可以用有序或无序对(u, v)来表示，表示节点u和v之间存在一条边。

1.2 同构图的定义

给定两个图G1=(V1, E1)和G2=(V2, E2)，如果存在一一对应关系f:

V1→V2，使得对于每条边(u, v)∈E1，有(f(u), f(v))∈E2，则称图G1与G2同构。其中，f被成为同构映射。

二、图的同构问题

图的同构问题是判断两个给定的图是否同构的问题，它是图论中的一个经典问题。在实际应用中，图的同构问题非常重要，对于计算机视觉、网络安全等领域都有广泛应用。 2.1 图的同构问题的定义

给定两个图G1=(V1, E1)和G2=(V2, E2)，判断它们是否同构。

2.2 图的同构问题的解决方法

图的同构问题是一个NP问题，目前还没有确定的多项式时间解决算法。在实际应用中，为了解决图的同构问题，通常采用以下方法：

（1）特征向量法：通过计算图的特征向量，并比较两个图的特征向量来判断是否同构。

（2）图分类器法：通过训练一个图分类器，将同构和非同构的图进行分类。

（3）哈希算法法：通过为图节点和边生成一个唯一的哈希值，并比较两个图的哈希值来判断是否同构。

以上方法都有各自的优缺点，在不同的应用场景下选择合适的方法。

三、图的同构性质

图的同构性质是指图的某些特征在同构映射下保持不变。在判断图的同构性质时，可以利用这些性质来简化问题。
