深基基坑监测专项施工方案

悦海万华智慧产业园

1

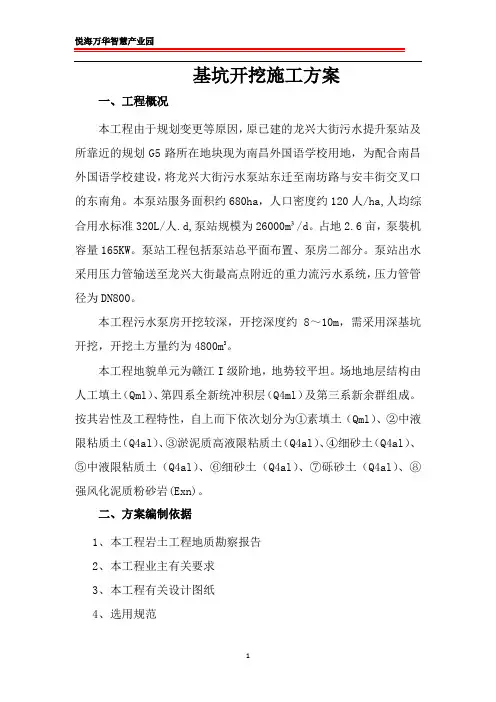

基坑开挖施工方案

一、工程概况

本工程由于规划变更等原因，原已建的龙兴大街污水提升泵站及所靠近的规划G5路所在地块现为南昌外国语学校用地，为配合南昌外国语学校建设，将龙兴大街污水泵站东迁至南坊路与安丰街交叉口的东南角。本泵站服务面积约680ha，人口密度约120人/ha,人均综合用水标准320L/人.d,泵站规模为26000m³/d。占地2.6亩，泵裝机容量165KW。泵站工程包括泵站总平面布置、泵房二部分。泵站出水采用压力管输送至龙兴大街最高点附近的重力流污水系统，压力管管径为DN800。

本工程污水泵房开挖较深，开挖深度约8～10m，需采用深基坑开挖，开挖土方量约为4800m3。

本工程地貌单元为赣江I级阶地，地势较平坦。场地地层结构由人工填土（Qml）、第四系全新统冲积层（Q4ml）及第三系新余群组成。按其岩性及工程特性，自上而下依次划分为①素填土（Qml）、②中液限粘质土（Q4al）、③淤泥质高液限粘质土（Q4al）、④细砂土（Q4al）、⑤中液限粘质土（Q4al）、⑥细砂土（Q4al）、⑦砾砂土（Q4al）、⑧强风化泥质粉砂岩(Exn)。

二、方案编制依据

1、本工程岩土工程地质勘察报告

2、本工程业主有关要求

3、本工程有关设计图纸

4、选用规范 悦海万华智慧产业园

2

1）《建筑地基基础工程施工质量验收规范》GBJ50202-2002

2）《建筑基坑工程技术规范》YB9258-97

3）《工程测量规范》GB50026-93

4）《建筑变形测量规程》JGJ/T8-97

5）《建筑工程施工质量验收统一标准》GB50300-2001

6）《建筑施工安全检查标准》JGJ59-99

7）《建筑机械使用安全技术规程》 JGJ33-2001

8）《施工现场临时用电安全技术规范》JGJ46-88

9）《建设工程施工现场供用电安全规范》GB50194-93

三、基坑土方开挖：

泾川华天燃气公司办公楼

深基坑支护

专项方案

编制人：

审核人：

审批人：

平凉市建筑工程有限责任公司

深基坑支护专项方案

一、 编制说明

为预防施工现场土方坍塌事故的发生，保证施工安全，依据《建筑法》、《安全生产法》及《建筑施工安全检查标准》的要求，特编制此专项施工方案，以指导现场安全作业。

二、 编制依据：

1、《建筑施工安全检查标准》（JGJ59-2011）；

2、《建筑地基基础工程施工质量验收规范》；

3、《建筑边坡工程技术规范》；

4、《建筑基坑支护工程技术规范》；

5、“泾川华天燃气公司办公楼岩土工程勘察报告”。

6、本方案依据设计图纸、施工组织设计、规范要求及相关安全生产法律法规编制；

三、工程概况：

1、本工程位于泾川县原建材市场。

2、地质情况：泾川县地貌地形属典型的黄土丘陵沟壑区，地势自西北向东南倾斜。境内占总面积63.4%的丘陵沟壑区梁峁起伏，沟壑纵横，此外，破碎塬区和河谷川区分别占总面积的23.6%和9.4%。拟建场地位于泾川县蒋家大桥西侧，312国道北侧，平定高速南侧。属泾河Ⅱ级阶地，平均海拔1008.41～1008.72m，河流自西向东径流，泾川县气候大陆性显著，四季分明，冷暖起伏不大，降雨多集中于夏季。场地两侧均有道路存在，交通便利。

根据勘查揭示，在本场区勘查深度范围内，拟建场地地层自上而下依次分布为：

① 耕土（Q4 ml）: 该层分布整个场地，灰色，稍湿，松散，以粉土为主，含有砖瓦碎片、砾石及植物根系。层厚为0.50m。

②粉土（Q4 al+pl）：该层分布于整个场地。浅黄色，稍湿，稍密，土质均匀，干强度低，韧性低，无光泽反应，无摇振反应。埋深0.50m，层厚为1.20～1.50m，层厚较均匀。

③粗砂（Q4 al+pl）：该层分布于整个场地。灰褐色，湿~饱和，松散，矿物成分为石英、长石，少量云母，级配较差，细粒含量约占21%。埋深1.70～2.00m，层厚为0.20～0.50m，层厚较均匀。

深基坑施工监测方案

深基坑施工是一种重要的地下建筑工程形式，为了确保基坑施工过程中的安全和稳定性，需要进行细致的监测和控制，以及有效的应对措施。本文将就深基坑施工监测方案进行探讨。

一、监测目标

深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测，主要包括：土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。通过监测这些指标，可以及时发现施工过程中可能出现的问题，采取相应的措施进行调整和修正。

二、监测方法

1. 土壤位移监测

采用高精度测量仪器，如全站仪、陀螺仪等，对基坑周边的固定点进行位移监测。监测时间周期为每日、每周和每月，并记录监测数据，进行分析和评估。

2. 支撑结构变形监测

选择适当的变形测量仪器，如倾斜仪、水平测量仪等，对支撑结构进行变形监测。监测频次为每天、每班、每小时，并及时记录监测数据。

3. 地下水位监测 使用水位计或压力传感器等仪器，对基坑内外地下水位进行监测。监测频次为每天、每周，并记录监测数据。同时，要与附近建筑物及地下管线进行联动监测，确保施工过程中的水位变动对周边环境无影响。

4. 沉降监测

采用经验法和仪器法相结合的方法，对基坑区域和周边区域进行沉降监测。经验法包括基坑周边建筑物的观测和技术交底，仪器法则使用精密测量仪器进行监测，并将监测数据进行分析和评估。

5. 裂缝变化监测

通过视觉观测和测量仪器相结合的方法，对基坑周边建筑物的裂缝变化进行监测。监测频次为每日、每周，并记录监测数据，并及时采取措施进行处理。

三、监测数据处理

在监测过程中，应将监测数据进行及时整理和处理，主要包括以下几个方面：

1. 数据分析

将监测数据进行统计分析和评估，以便了解施工过程中存在的问题和隐患，并及时采取相应的措施进行调整和整改。

2. 结果报告 每次监测结束后，应编制监测结果报告，详细记录监测过程、数据和分析结果。报告中应包括监测数据的图表展示和文字说明，以便后续工作的参考。

深基坑施工监测方案

一、工程概述

本工程为_____项目，位于_____，占地面积约_____平方米，基坑开挖深度为_____米。周边环境复杂，临近建筑物、道路及地下管线等。

二、监测目的

1、 及时掌握基坑在施工过程中的变形情况，确保施工安全。

2、 为优化施工方案提供数据支持，保障工程质量。

3、 预警可能出现的危险情况，以便采取相应的应急措施。

三、监测内容

1、 水平位移监测

在基坑周边设置观测点，采用全站仪或经纬仪进行定期观测，测量水平位移量。

2、 竖向位移监测

使用水准仪对观测点进行高程测量，监测基坑的竖向位移情况。

3、 深层水平位移监测

通过埋设测斜管，利用测斜仪测量不同深度处的水平位移。

4、 支撑轴力监测 在支撑结构上安装轴力计，监测支撑轴力的变化。

5、 地下水位监测

设置水位观测井，定期测量地下水位的变化。

6、 周边建筑物及道路沉降监测

在周边建筑物和道路上设置观测点，监测其沉降情况。

四、监测点布置

1、 水平位移和竖向位移监测点

沿基坑周边每隔_____米布置一个监测点，重点部位适当加密。

2、 深层水平位移监测点

在基坑周边的关键位置埋设测斜管，每边不少于_____个。

3、 支撑轴力监测点

选择受力较大的支撑构件，每个构件布置_____个轴力计。

4、 地下水位监测点

在基坑周边均匀布置水位观测井，间距约为_____米。

5、 周边建筑物及道路沉降监测点

在建筑物角点和道路沿线每隔_____米设置一个观测点。

五、监测频率 1、 开挖期间

每天监测_____次。

2、 底板浇筑完成后

每_____天监测一次。

3、 主体结构施工期间

每_____周监测一次。

4、 遇到特殊情况（如暴雨、周边荷载突然增大等）

加密监测频率。

六、监测方法及仪器

1、 水平位移监测

采用全站仪或经纬仪进行测量，测量精度不低于_____毫米。

2、 竖向位移监测

使用高精度水准仪，测量精度不低于_____毫米。
