螺纹的常用牙型

螺纹是一种常见的连接方式，广泛应用于机械制造、建筑、汽车等领域。常用的螺纹牙型有三种，分别是标准牙型、粗牙型和细牙型。

1. 标准牙型

标准牙型是最常见的螺纹牙型，也是应用最广泛的一种。它的特点是牙距和牙深均为标准值，牙型较为平缓。标准牙型适用于一般要求不太高的场合，如家用电器、日常用品等。标准牙型的牙距和牙深可以根据实际需求进行调整，以适应不同的连接需求。

2. 粗牙型

粗牙型是一种牙距和牙深较大的螺纹牙型。它的特点是强度高，适用于承受较大力的连接场合。粗牙型常用于重型机械设备、大型工程建筑等领域。粗牙型的牙距和牙深较大，能够提供更强的连接力，确保连接的牢固性和稳定性。

3. 细牙型

细牙型是一种牙距和牙深较小的螺纹牙型。它的特点是紧凑，适用于空间有限的场合。细牙型常用于精密仪器、电子设备等领域。细牙型的牙距和牙深较小，能够提供更紧密的连接，确保连接的稳定性和密封性。

除了以上三种常用的螺纹牙型外，还有一些特殊的螺纹牙型，如锯齿型、斜牙型等。这些特殊的螺纹牙型适用于特定的连接需求，如防滑、自锁等。特殊牙型的牙距和牙深通常会根据实际需求进行设计，以满足特定的功能要求。

螺纹的牙型选择需要根据具体的应用场景和要求进行合理的选择。在选择时需要考虑连接的强度、紧密度、密封性以及安装和拆卸的方便程度等因素。合理选择螺纹牙型能够提高连接的可靠性和效率，确保设备的正常运行。

螺纹牙型是连接中常用的一种方式，常见的牙型有标准牙型、粗牙型和细牙型。不同的牙型适用于不同的场合和要求，选择合适的牙型能够提高连接的可靠性和效率。在实际应用中，需要根据具体的需求进行合理选择，并确保连接的质量和稳定性。

合集下载

常用螺纹识别表

常用螺纹识别表

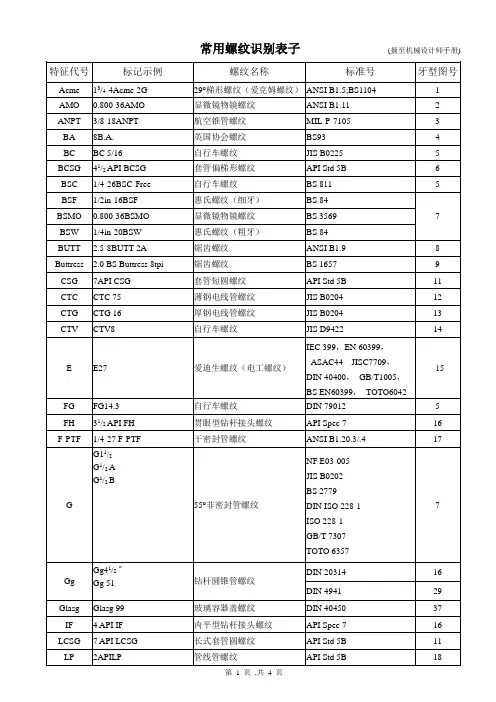

第 1 页 ,共 4 页 常用螺纹识别表子 (摘至机械设计师手册)

特征代号 标记示例 螺纹名称 标准号 牙型图号

Acme 13/4-4Acme-2G 29°梯形螺纹（爱克姆螺纹） ANSI B1.5;BS1104 1

AMO 0.800-36AMO 显微镜物镜螺纹 ANSI B1.11 2

ANPT 3/8-18ANPT 航空锥管螺纹 MIL-P-7105 3

BA 8B.A. 英国协会螺纹 BS93 4

BC BC 5/16 自行车螺纹 JIS B0225 5

BCSG 41/2 API BCSG 套管偏梯形螺纹 API Std 5B 6

BSC 1/4-26BSC-Free 自行车螺纹 BS 811 5

BSF 1/2in-16BSF 惠氏螺纹（细牙） BS 84

7 BSMO 0.800-36BSMO 显微镜物镜螺纹 BS 3569

BSW 1/4in-20BSW 惠氏螺纹（粗牙） BS 84

BUTT 2.5-8BUTT-2A 锯齿螺纹 ANSI B1.9 8

Buttress 2.0 BS Buttress 8tpi 锯齿螺纹 BS 1657 9

CSG 7API CSG 套管短圆螺纹 API Std 5B 11

CTC CTC 75 薄钢电线管螺纹 JIS B0204 12

CTG CTG 16 厚钢电线管螺纹 JIS B0204 13

CTV CTV8 自行车螺纹 JIS D9422 14

E E27 爱迪生螺纹（电工螺纹） IEC 399，EN 60399，

ASAC44 JISC7709，

DIN 40400， GB/T1005，

BS EN60399， TOTO6042 15

FG FG14.3 自行车螺纹 DIN 79012 5

FH 31/2 API FH 贯眼型钻杆接头螺纹 API Spec 7 16

F-PTF 1/4-27 F-PTF 干密封管螺纹 ANSI B1.20.3/.4 17

常用螺纹规范对照表

常用螺纹规范对照表

常用螺纹规范对照表

符号 螺纹种类 规范 牙型角

M 公制 粗牙 ISO 261 60°

S 细小螺丝 ISO R1501 60°

UNC 统一牙 粗牙 ISO 263 60°

UNF 统一牙 细牙 ISO 263 60°

UNEF 统一牙 特细牙 ISO 263 60°

UN 统一牙 固定牙 ISO 263 60°

UNS 统一牙 特殊牙 ----- 60°

NC 美制牙 粗牙 ANSI B1.1 60°

NF 美制牙 细牙 ANSI B1.1 60°

NEF 美制牙 特细牙 ANSI B1.1 60°

N 美制牙 固定牙 ANSI B1.1 60°

NS 美制牙 特殊牙 ANSI B1.1 60°

BSW 英制牙 粗牙 BS 84 55°

BSF 英制牙 细牙 BS 84 55°

BC 自行车牙 JIS B0225 60°

SM 针车用 JIS B0226 60°

CTV 自行行车用风嘴 JIS D9422 60°

TV 汽车用风嘴 JID D4207 60°

BSC 英制自行车 BS 811 60°

BA 英制小螺丝 BS 93 30°47°

Tr 公制 爱克母牙 ISO 2902 30°

TW 爱克姆牙 JIS B0222 29°

ACME 爱克姆牙 ANSI B1.5 29°

STUB-ACME 浅牙爱克姆 ANSI B1.8 29°

C 平行管用螺纹 ISO 228/1 55°

BSPF 英制平行管螺纹 BS 2779 55° PF 英制平行管螺纹 IS B0202 55°

R 管用 推拔管用 ISO 7/1 55°1/16

Rc 管用 推拔内螺纹 ISO 7/1 55°1/16

Rp 管用 平行内螺纹 ISO 7/1 55°

PT 推拔 管用 JIS B0203 55°1/16

PS 平行内螺纹 JIS B0203 55°

28g螺纹牙型规

28g螺纹牙型规

标题：28g螺纹牙型规格及其应用说明

一、概述

螺纹牙型规是一种广泛应用于机械制造领域的紧固件，其牙型形状独特，用于连接不同部件，实现力的传递。在本篇文章中，我们将详细介绍一种常见的螺纹牙型规格——28g，及其在实践中的应用。

二、28g螺纹牙型规格

28g螺纹牙型规格的主要参数包括螺纹直径、螺距和牙型高度等。根据GB/T 7307-2000标准，28g螺纹的直径范围为28mm，螺距为若干个微米级单位，牙型高度则因材料和强度等级而异。值得注意的是，不同的强度等级对应着不同的使用场合和载荷要求。

三、应用场景

1. 机械制造：在机械制造领域，28g螺纹牙型规常用于各种设备、工具和零部件的连接。如机床、车削中心、夹具、刀具等都需要使用不同强度等级的28g螺纹牙型规进行紧固。

2. 工业自动化：在工业自动化领域，28g螺纹牙型规用于各类传感器、执行器、控制器等设备的连接，确保系统稳定运行。

3. 建筑行业：在建筑行业中，28g螺纹牙型规常用于混凝土预制件、钢结构件的连接，以及建筑设备的固定。

四、使用注意事项

1. 正确选择螺纹强度等级：根据实际使用环境和载荷要求，选择合适的强度等级，避免因强度不足导致事故，也避免过度使用造成浪费。

2. 正确使用工具：在安装和拆卸螺纹牙型规时，应使用合适的工具，如扳手、螺丝刀等，以确保操作安全和螺纹完好。

3. 定期维护：定期检查螺纹牙型规的使用情况，发现损坏及时维修或更换，确保设备正常运行。

五、总结

本篇文章对28g螺纹牙型规进行了详细介绍，包括其规格参数、应用场景以及使用注意事项。在实际使用中，我们需要根据具体环境和载荷要求选择合适的强度等级，并正确使用工具进行安装和拆卸。同时，定期维护也很重要，以确保螺纹牙型规的良好性能和设备的正常运行。

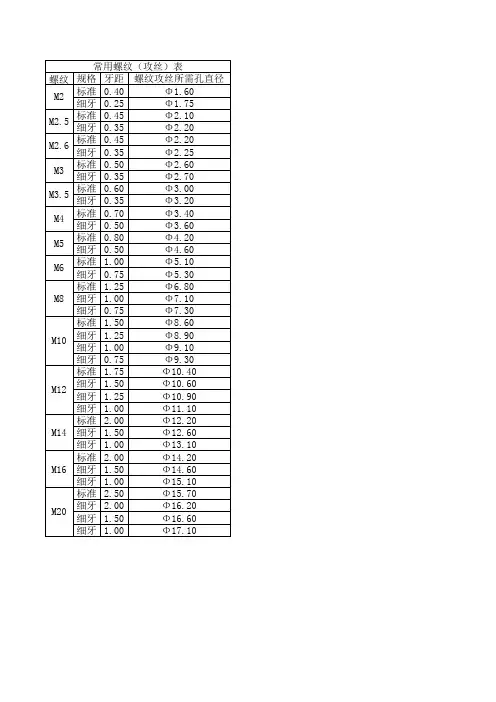

常用螺纹(攻丝)表

常用螺纹(攻丝)表

螺纹规格牙距螺纹攻丝所需孔直径标准0.40Φ1.60细牙0.25Φ1.75标准0.45Φ2.10细牙0.35Φ2.20标准0.45Φ2.20细牙0.35Φ2.25标准0.50Φ2.60细牙0.35Φ2.70标准0.60Φ3.00细牙0.35Φ3.20标准0.70Φ3.40细牙0.50Φ3.60标准0.80Φ4.20细牙0.50Φ4.60标准1.00Φ5.10细牙0.75Φ5.30标准1.25Φ6.80细牙1.00Φ7.10细牙0.75Φ7.30标准1.50Φ8.60细牙1.25Φ8.90细牙1.00Φ9.10细牙0.75Φ9.30标准1.75Φ10.40细牙1.50Φ10.60细牙1.25Φ10.90细牙1.00Φ11.10标准2.00Φ12.20细牙1.50Φ12.60细牙1.00Φ13.10标准2.00Φ14.20细牙1.50Φ14.60细牙1.00Φ15.10标准2.50Φ15.70细牙2.00Φ16.20细牙1.50Φ16.60细牙1.00Φ17.10M20常用螺纹（攻丝）表
