三极管mos管的经典电路

MOS管及MOS管的驱动电路设计

MOS管及MOS管的驱动电路设计

摘要:本文将对MOSFET的种类,结构,特性及应用电路作一简单介绍,并控讨了一下MOSFET驱动电路设计问题

在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

1、MOS管种类和结构

MOSFET管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。右图是这两种MOS管的符号。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。下图是MOS管的构造图，通常的原理图中都画成右图所示的样子。 (栅极保护用二极管有时不画)

MOS管的三个管脚之间有寄生电容存在，如右图所示。这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，在MOS管的驱动电路设计时再详细介绍。

2、MOS管导通特性

导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，使用与源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

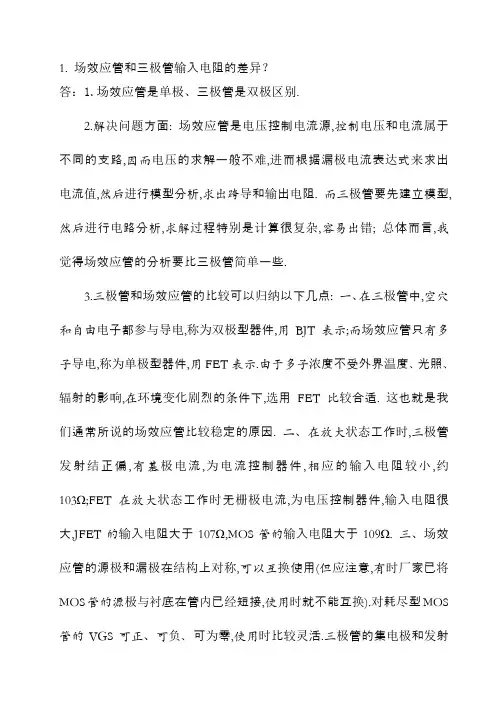

1. 场效应管和三极管输入电阻的差异？

答：1.场效应管是单极、三极管是双极区别.

2.解决问题方面: 场效应管是电压控制电流源,控制电压和电流属于不同的支路,因而电压的求解一般不难,进而根据漏极电流表达式来求出电流值,然后进行模型分析,求出跨导和输出电阻. 而三极管要先建立模型,然后进行电路分析,求解过程特别是计算很复杂,容易出错; 总体而言,我觉得场效应管的分析要比三极管简单一些.

3.三极管和场效应管的比较可以归纳以下几点: 一、在三极管中,空穴和自由电子都参与导电,称为双极型器件,用BJT表示;而场效应管只有多子导电,称为单极型器件,用FET表示.由于多子浓度不受外界温度、光照、辐射的影响,在环境变化剧烈的条件下,选用FET比较合适. 这也就是我们通常所说的场效应管比较稳定的原因. 二、在放大状态工作时,三极管发射结正偏,有基极电流,为电流控制器件,相应的输入电阻较小,约103Ω;FET在放大状态工作时无栅极电流,为电压控制器件,输入电阻很大,JFET的输入电阻大于107Ω,MOS管的输入电阻大于109Ω. 三、场效应管的源极和漏极在结构上对称,可以互换使用(但应注意,有时厂家已将MOS管的源极与衬底在管内已经短接,使用时就不能互换).对耗尽型MOS管的VGS可正、可负、可为零,使用时比较灵活.三极管的集电极和发射极一般不能互换使用. 四、在低电压小电流状态下工作时,FET可作为压控可变线性电阻器和导通电阻很小的无触点电子开关. 五、MOS管工艺简单,功耗小,适合于大规模集成.三极管的增益高,非线性失真小,性能稳定.在分立元件电路和中、小规模集成电路中,三极管仍占优势. 六、三极管的转移特性(ic-vbe的关系)按指数规律变化,场效应管的转移特性按平方规律变化,因此场效应管的非线性失真比三极管的非线性失真大.七、场效应管的三种基本组态电路(共源、共漏和共栅)可以对照三极管的共发、共集和共基电路,由于场效应管的栅极无电流,所以输入电阻R'i≈∞.跨导gm比三极管的小一个数量级,gm我们可以用转移特性求导得到

1 MOS场效应管

一、二极管 三极管 MOS器件基本原理

P-N结及其电流电压特性

晶体二极管为一个由 p 型半导体和 n 型半导体形成的 p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于 p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流：。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流 I0 。 当外加的反向电压高到一定程度时， p-n

结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

双极结型三极管相当于两个背靠背的二极管 PN 结。正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。 在共发射极晶体管电路中 , 发射结在基极电路中正向偏置 , 其电压 降很小。绝大部分 的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。由于 VBE 很小，所以基极电流约为 IB= 5V/50 k Ω = 0.1mA 。 如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC= β*IB=10mA。在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。

2

金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。 当栅 G 电压 VG 增大时， p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。当表面达到反型时，电子积累层将在

mos管下方寄生三极管工作原理
