llc并联谐振电路工作原理
LLC并联谐振电路是一种常用于直流-交流（DC-AC）转换器的拓扑结构。
通过改变电压和电流的周期性，LLC谐振电路能够实现高效率的能量转换。
工作原理如下：
1. 稳态工作状态：当输入电压施加到电路上，导通的开关使能电流流过电感（L1），存储能量。同时，电容（C1）开始储存电能。
2. 谐振周期：当开关切断时，电感L1和电容C1开始共振。在这个阶段，电感和电容之间的电能来回转换，形成电流和电压的谐振。
3. 能量传递：电容C1的能量通过电感L1传递到输出电容C2。此时，电容C2开始释放能量，输出到负载。
4. 开关切换：当电容C1的能量耗尽，并且电感L1上的电流变为零时，开关切换，导通状态恢复，进入下一个循环。
通过调整电感和电容的数值，LLC并联谐振电路可以实现高效地将能量从输入到输出进行转换。此外，LLC并联谐振电路还有较高的转换频率和较低的并联输出谐波。这使得它在电力转换和变换器等应用中得到广泛应用。

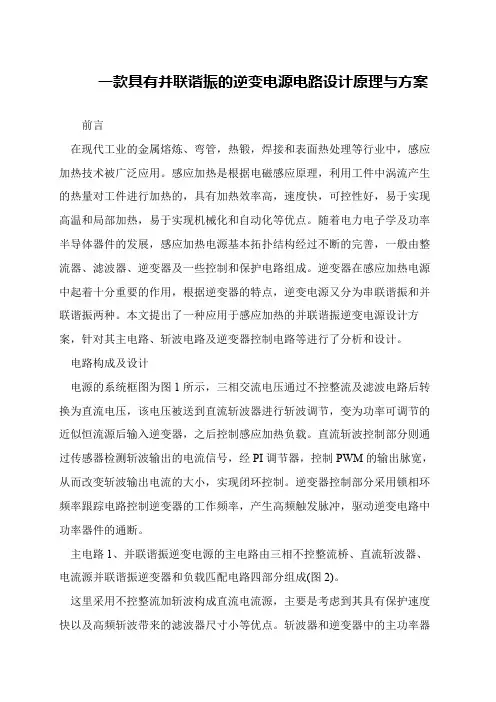

一款具有并联谐振的逆变电源电路设计原理与方案
前言 在现代工业的金属熔炼、弯管，热锻，焊接和表面热处理等行业中，感应
加热技术被广泛应用。感应加热是根据电磁感应原理，利用工件中涡流产生
的热量对工件进行加热的，具有加热效率高，速度快，可控性好，易于实现
高温和局部加热，易于实现机械化和自动化等优点。随着电力电子学及功率
半导体器件的发展，感应加热电源基本拓扑结构经过不断的完善，一般由整
流器、滤波器、逆变器及一些控制和保护电路组成。逆变器在感应加热电源
中起着十分重要的作用，根据逆变器的特点，逆变电源又分为串联谐振和并
联谐振两种。本文提出了一种应用于感应加热的并联谐振逆变电源设计方
案，针对其主电路、斩波电路及逆变器控制电路等进行了分析和设计。 电路构成及设计
电源的系统框图为图1所示，三相交流电压通过不控整流及滤波电路后转
换为直流电压，该电压被送到直流斩波器进行斩波调节，变为功率可调节的
近似恒流源后输入逆变器，之后控制感应加热负载。直流斩波控制部分则通
过传感器检测斩波输出的电流信号，经PI调节器，控制PWM的输出脉宽，
从而改变斩波输出电流的大小，实现闭环控制。逆变器控制部分采用锁相环
频率跟踪电路控制逆变器的工作频率，产生高频触发脉冲，驱动逆变电路中
功率器件的通断。 主电路1、并联谐振逆变电源的主电路由三相不控整流桥、直流斩波器、
电流源并联谐振逆变器和负载匹配电路四部分组成(图2)。 这里采用不控整流加斩波构成直流电流源，主要是考虑到其具有保护速度
快以及高频斩波带来的滤波器尺寸小等优点。斩波器和逆变器中的主功率器
【必看！】半桥LLC谐振DC-DC变换器⼯作原理详解
2019
作为⼀种被⼴泛应⽤在汽车交通、⼯业控制等领域的重要元件，⽬前DC-DC变换器已经发展
出了多种不同的种类，其中，LLC谐振DC-DC变换器的应⽤范围⼗分⼴泛。本⽂将会就该种类
型的DC-DC变换器⼯作原理进⾏详细介绍，希望能够对各位新⼈⼯程技术⼈员的设计⼯作提供
⼀些帮助。
在实际的应⽤过程中，相信很多⼯程师对于半桥LLC谐振DC-DC变换器都不会陌⽣。这种变
换器除了具有应⽤范围⾮常⼴泛之外，还具有输出功率⾼、转换效率⾼等显著特点，其主电路
结构如下图图1所⽰。LLC谐振变换器⼀般包括三部分：⽅波产⽣电路、谐振⽹络和输出电路。
图1 半桥LLC谐振变换器的主电路结构
通常情况下，在变换器的设计和应⽤过程中，⽅波产⽣电路可以是半桥或全桥结构，这主要
是根据功率需求来进⾏选择。通过⾼低端开关管的交替导通，将直流输⼊转换为⽅波。当然，
为防⽌它们同时导通，LLC谐振控制器普遍会在⾼低端开关管的驱动信号之间插⼊固定或可调的
死区时间。LLC谐振DC-DC变换器的谐振⽹络由三个谐振原件构成，分别为谐振电容Cs，谐振
电感Ls和激磁电感Lm。
从图1所给出的半桥LLC谐振DC-DC变换器的主电路结构图中可以看出，该电路系统由以下
元件构成：两个功率MOSFETQ1、Q2，Q1和Q2的占空⽐都是0.5，采⽤固定死区的互补调频控
制⽅式来进⾏控制。图1还中分别给出了Q1和Q2的半导体⼆极管和寄⽣电容、谐振电容Cs、理
想变压器、并联谐振电感Lm、串联谐振电感Ls、全桥整流⼆极管（D1、D2、D3、D4）、输出
电容C0和负载R0。
在图1所⽰的半桥谐振变换器主电路系统中，当⽅波馈⼊谐振⽹络后，电流波形和电压波形将
产⽣相位差。开关损耗为流过开关管的电流与其源漏极两端的电压乘积。此时，由于Q1、Q2在
电流流过半导体⼆极管时开启，开启电压很低，所以损耗很⼩。LLC谐振变换器电路有两个谐振

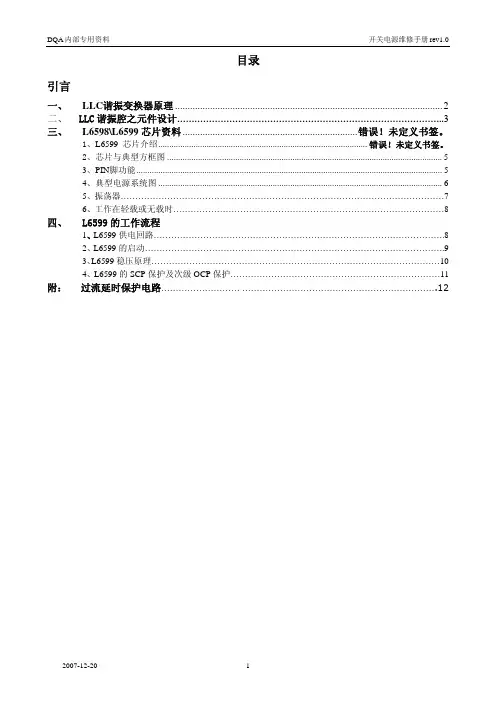

DQA内部专用资料 开关电源维修手册rev1.0
