pid温度控制实验报告

温度控制系统实验报告温度控制系统实验报告一、引言温度控制系统作为现代自动化领域的重要组成部分，广泛应用于工业生产、家电和环境控制等领域。

本实验旨在通过搭建一个简单的温度控制系统，了解其工作原理和性能特点。

二、实验目的1. 了解温度控制系统的基本原理；2. 掌握温度传感器的使用方法；3. 熟悉PID控制算法的应用；4. 分析温度控制系统的稳定性和响应速度。

三、实验装置本实验使用的温度控制系统由以下组件组成：1. 温度传感器：用于测量环境温度，常见的有热敏电阻和热电偶等；2. 控制器：根据温度传感器的反馈信号，进行温度控制；3. 加热器：根据控制器的输出信号，调节加热功率；4. 冷却装置：用于降低环境温度，以实现温度控制。

四、实验步骤1. 搭建温度控制系统：将温度传感器与控制器、加热器和冷却装置连接起来，确保各组件正常工作。

2. 设置控制器参数：根据实际需求，设置控制器的比例、积分和微分参数，以实现稳定的温度控制。

3. 测量环境温度：使用温度传感器测量环境温度，并将测量结果输入控制器。

4. 控制温度：根据控制器输出的控制信号，调节加热器和冷却装置的工作状态，使环境温度保持在设定值附近。

5. 记录数据：记录实验过程中的环境温度、控制器输出信号和加热器/冷却装置的工作状态等数据。

五、实验结果与分析通过实验数据的记录和分析，我们可以得出以下结论：1. 温度控制系统的稳定性：根据控制器的调节算法，系统能够在设定值附近维持稳定的温度。

但是，由于传感器的精度、控制器参数的选择等因素，系统可能存在一定的温度波动。

2. 温度控制系统的响应速度：根据实验数据，我们可以计算出系统的响应时间和超调量等参数，以评估系统的控制性能。

3. 温度传感器的准确性：通过与已知准确度的温度计进行对比，我们可以评估温度传感器的准确性和误差范围。

六、实验总结本实验通过搭建温度控制系统，探究了其工作原理和性能特点。

通过实验数据的分析，我们对温度控制系统的稳定性、响应速度和传感器准确性有了更深入的了解。

PID实验报告范文PID（Proportional-Integral-Derivative）是一种常用于控制系统的算法，它根据当前的误差值和历史误差值的积累来调整控制量，从而实现系统的稳定性和精确性。

在本次实验中，我们将学习如何使用PID算法来控制一个简单的温度控制系统。

实验步骤：1.实验准备：准备一个温度传感器、一个发热器以及一个温度控制器。

将温度传感器安装在控制对象上，将发热器与温度控制器连接，并将温度控制器连接到计算机。

2.确定控制目标：我们的目标是将系统的温度稳定在一个特定的温度值。

在本次实验中，我们将目标温度设定为50°C。

3.参数调整：调整PID控制器的三个参数，即比例系数Kp、积分系数Ki和微分系数Kd。

开始时，我们可以将这些参数设置为一个合理的初始值，例如Kp=1，Ki=0.1，Kd=0.014.实验记录：记录系统的温度变化过程。

在开始实验之前，将控制对象的温度设定为初始温度，并将PID控制器的输出设定为零。

记录系统的温度、控制量和误差值。

5.PID计算：根据当前的误差值、历史误差值和时间间隔，计算PID控制器的输出。

6.控制实施：根据PID控制器的输出，控制发热器的加热功率。

根据输出值的大小调整发热器的功率大小。

7.实验分析：观察系统的温度变化过程，并分析PID控制器的参数调整对系统性能的影响。

根据实验结果，调整PID参数，使系统的稳态和动态响应性能都较好。

实验结果：我们进行了多组实验，可以观察到系统温度在初始阶段有较大的波动，但随着时间的推移，温度开始逐渐稳定在目标温度附近。

通过对PID参数进行调整，我们发现参数的选择对系统的稳定性和响应速度有很大影响。

当比例系数Kp较大时，系统对误差的响应速度很快，但也容易引起过冲现象，导致系统产生振荡。

因此，我们需要根据实际需求进行调整，找到一个合适的值。

当积分系数Ki较大时，系统对积累误差的反应较快，可以很好地消除稳态误差，但也容易引起系统的超调。

pid控制实验报告PID控制实验报告引言PID控制是一种常用的控制算法，广泛应用于工业自动化系统中。

本实验旨在通过实际的PID控制实验，验证PID控制算法的效果和优势，并对PID控制的原理、参数调节方法等进行探讨和分析。

一、实验目的本次实验的目的是通过一个简单的温度控制系统，使用PID控制算法来实现温度的稳定控制。

通过实验，验证PID控制算法的有效性和优越性，掌握PID控制的基本原理和参数调节方法。

二、实验设备和原理本实验所用的设备为一个温度控制系统，包括一个温度传感器、一个加热器和一个控制器。

温度传感器用于实时检测环境温度，加热器用于调节环境温度，控制器用于实现PID控制算法。

PID控制算法是基于误差的反馈控制算法，其主要原理是通过不断地调整控制器的输出信号，使得系统的实际输出与期望输出之间的误差最小化。

PID控制算法由比例控制、积分控制和微分控制三部分组成。

比例控制通过比例系数调整控制器的输出信号与误差的线性关系；积分控制通过积分系数调整控制器的输出信号与误差的积分关系；微分控制通过微分系数调整控制器的输出信号与误差的微分关系。

通过合理调节这三个系数，可以实现对系统的精确控制。

三、实验步骤1. 搭建温度控制系统：将温度传感器、加热器和控制器连接在一起，确保信号传输的正常。

2. 设置期望温度：根据实验要求，设置一个期望的温度作为控制目标。

3. 调节PID参数：根据实验的具体要求和系统的特性，调节PID控制器的比例系数、积分系数和微分系数，使得系统的响应速度和稳定性达到最佳状态。

4. 开始实验：启动温度控制系统，观察实际温度与期望温度的变化情况，记录实验数据。

5. 数据分析：根据实验数据，分析PID控制算法的效果和优势，总结实验结果。

四、实验结果与讨论通过实验，我们得到了一系列的实验数据。

根据这些数据，我们可以进行进一步的分析和讨论。

首先，我们观察到在PID控制下，温度的稳定性得到了显著的提高。

三菱PLC(温度PID)实验指导书主讲:雷老师湖北祥辉电气自动化培训中心温度PID控制实验一、实验目的熟悉使用三菱FX系列的PID控制，通过对实例的模拟，熟练地掌握PLC控制的流程和程序调试。

二、实验设备1.THPLC-D型（挂箱式）实验装置一台2.FM-26温度控制挂箱一个（包含Pt100热电偶一个）3.计算机一台(或与FX0N系列PLC相配套的手持编程器一个)4.PC/PLC编程数据线一根5.实验导线若干三、接线“Pt100输入”接电热偶（注意补偿端的连线）；“加热指示”和“冷却风扇”接PLC 主机24V电源；“控制输入”接模拟量模块（FXon-3A）的IOUT和COM；“信号输出”接模拟量模块（FXon-3A）的VIN1和COM1。

四、实验原理(1)本实验说明本实验为温度PID控制的演示实验。

其中，系统中的Pt100为热电偶,用来监测受热体的温度，并将采集到的温度信号送入变送器，再由变送器输出单极性模拟电压信号，到模拟量模块，经内部运算处理后，输出模拟量电流信号到调压模块输入端，调压模块根据输入电流的大小，改变输出电压的大小，并送至加热器。

欲使受热体维持一定的温度，则需一风扇不断给其降温。

这就需要同时有一加热器以不同加热量给受热体加热，这样才能保证受热体温度恒定。

本系统的给定值（目标值）是受热体温度为50℃时的值，可以预先设定后直接输入到回路中；过程变量由在受热体中的Pt100测量并经温度变送器给出，为单极性电压模拟量；输出值是送至加热器的电压，其允许变化范围为最大值的0%至100%。

(2)理解FXon系列的PID功能指令FXon系列的PID回路运算指令的功能指令编号为FNC88,源操作数[S1],[S2],[S3]和目标操作数均为D，16位运算占9个程序步，[S1],[S2]分别用来存放给定值SV和当前测量到的反馈值PV,[S3]--[S3]+6用来存放控制参数的值,运算结果MV存放在[D]中。

PID 控制在温度控制系统中的应用研究摘要PID 控制是一种常用的控制方式，在温度控制系统中得到了广泛的应用。

本文介绍了PID 控制的原理和实现方法，分析了PID 控制的优势与不足，并探讨了PID 控制在温度控制系统中的应用。

实验结果表明，PID 控制可以在短时间内将温度稳定在设定值附近，具有较高的控制精度和响应速度。

关键词：PID 控制；温度控制系统；控制精度；响应速度1.引言在工业生产、科学实验和生活中，温度控制是一项非常重要的控制任务。

温度控制可以使工业产品、科学实验和生活用品保持稳定的温度，达到保质保量的目的。

温度控制系统根据温度的变化，通过控制加热或冷却设备，使温度保持在设定值附近。

PID 控制是温度控制系统中一种常用的控制方式，可以实现温度的精确控制，具有广泛的应用。

2.PID 控制原理PID 控制是传统控制中最常用的一种控制方式，它基于系统的误差、误差变化率和误差积分值进行控制。

PID 控制的基本原理可以表示为下式：u(t) = Kp*e(t) + Ki*∫e(t)dt + Kd*de(t)/dt其中，u(t)表示控制器的输出值，Kp、Ki 和Kd 是分别控制误差、误差积分和误差变化率的控制系数，e(t)是误差信号，de(t)/dt 是误差信号的变化率。

具体来说，Kp 决定控制器对误差的纠正力度，Ki 决定控制器对误差积分的纠正力度，Kd 决定控制器对误差变化率的纠正力度。

PID 控制器使用误差的当前值、时间累积值和变化率的信息进行控制，可以实现快速响应和平稳控制。

3.PID 控制实现方法PID 控制器可以采用硬件和软件两种实现方法。

硬件方式的实现通常使用模拟电路或微控制器等控制芯片。

软件方式的实现通常使用计算机软件进行控制。

下面简要介绍两种实现方法的特点。

3.1硬件实现方法硬件方式的实现方法通常具有较高的实时性和可靠性，适用于对控制精度要求较高的场合。

硬件PID 控制器通常由比较器、积分器和微分器等基本运算电路组成。

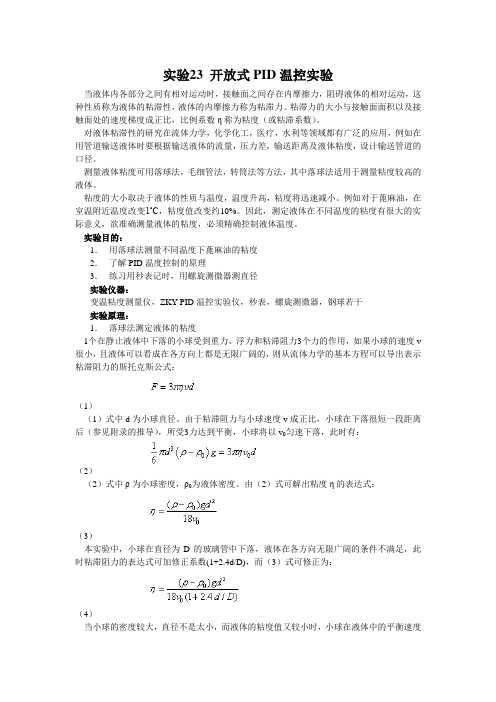

实验23 开放式PID温控实验当液体内各部分之间有相对运动时，接触面之间存在内摩擦力，阻碍液体的相对运动，这种性质称为液体的粘滞性，液体的内摩擦力称为粘滞力。

粘滞力的大小与接触面面积以及接触面处的速度梯度成正比，比例系数η称为粘度（或粘滞系数）。

对液体粘滞性的研究在流体力学，化学化工，医疗，水利等领域都有广泛的应用，例如在用管道输送液体时要根据输送液体的流量，压力差，输送距离及液体粘度，设计输送管道的口径。

测量液体粘度可用落球法，毛细管法，转筒法等方法，其中落球法适用于测量粘度较高的液体。

粘度的大小取决于液体的性质与温度，温度升高，粘度将迅速减小。

例如对于蓖麻油，在室温附近温度改变1˚C，粘度值改变约10%。

因此，测定液体在不同温度的粘度有很大的实际意义，欲准确测量液体的粘度，必须精确控制液体温度。

实验目的：1．用落球法测量不同温度下蓖麻油的粘度2．了解PID温度控制的原理3．练习用秒表记时，用螺旋测微器测直径实验仪器：变温粘度测量仪，ZKY-PID温控实验仪，秒表，螺旋测微器，钢球若干实验原理：1．落球法测定液体的粘度1个在静止液体中下落的小球受到重力、浮力和粘滞阻力3个力的作用，如果小球的速度v 很小，且液体可以看成在各方向上都是无限广阔的，则从流体力学的基本方程可以导出表示粘滞阻力的斯托克斯公式：（1）（1）式中d为小球直径。

由于粘滞阻力与小球速度v成正比，小球在下落很短一段距离后（参见附录的推导），所受3力达到平衡，小球将以v0匀速下落，此时有：（2）（2）式中ρ为小球密度，ρ0为液体密度。

由（2）式可解出粘度η的表达式：（3）本实验中，小球在直径为D的玻璃管中下落，液体在各方向无限广阔的条件不满足，此时粘滞阻力的表达式可加修正系数(1+2.4d/D)，而（3）式可修正为：（4）当小球的密度较大，直径不是太小，而液体的粘度值又较小时，小球在液体中的平衡速度v0会达到较大的值，奥西思-果尔斯公式反映出了液体运动状态对斯托克斯公式的影响：（5）其中，Re称为雷诺数，是表征液体运动状态的无量纲参数。

pid的控制作用实验报告一、实验目的本次实验的主要目的是深入研究和理解 PID（比例积分微分）控制器在控制系统中的作用，并通过实际实验观察和分析其对系统性能的影响。

二、实验原理PID 控制器是一种常见的反馈控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。

比例控制部分根据误差的大小成比例地调整控制输出，其作用是快速减少误差，但不能完全消除稳态误差。

积分控制部分则对误差进行积分，随着时间的积累，积分项可以消除稳态误差，但可能会导致系统响应变慢。

微分控制部分根据误差的变化率来调整控制输出，它能够预测误差的变化趋势，提前进行调整，从而改善系统的动态性能，减少超调量和调节时间。

PID 控制器的输出为这三个部分的总和：＄u(t) ＝ K_p e(t) ＋ K_i＼int_{0}＾｛t} e(＼tau) d\tau ＋ K_d ＼frac{de(t)｝｛dt}＄其中，＄u(t)＄是控制器的输出，＄e(t)＄是设定值与实际值之间的误差，＄K_p$ 是比例系数，＄K_i$ 是积分系数，＄K_d$ 是微分系数。

三、实验设备与环境1、实验设备控制器：采用可编程逻辑控制器（PLC）或微控制器作为 PID 控制器。

执行机构：例如电机、阀门等。

传感器：用于测量系统的输出，如温度传感器、压力传感器等。

数据采集卡：用于采集传感器的数据并传输给计算机。

计算机：用于运行控制算法和数据分析软件。

2、实验环境温度：室温（约 25℃）湿度：50% 70%四、实验步骤1、系统建模首先，对实验对象进行建模，确定其传递函数或状态空间模型。

通过实验测量或理论分析，获取系统的参数，如时间常数、增益等。

2、参数整定采用试凑法或 ZieglerNichols 等整定方法，初步确定 PID 控制器的参数＄K_p$、＄K_i$ 和＄K_d$。

观察系统的响应，根据性能指标（如超调量、调节时间、稳态误差等）对参数进行调整，直到获得满意的控制效果。

数字pid实验报告数字PID实验报告引言：PID控制器是一种常见的控制器，广泛应用于工业自动化领域。

它通过不断调整输出信号，使被控对象的实际值与设定值尽可能接近，从而实现稳定控制。

本实验旨在通过数字PID控制器的设计与实现，探索其在控制系统中的应用。

一、实验目的本实验的主要目的是通过设计与实现数字PID控制器，研究其在控制系统中的性能与应用。

具体目标如下：1. 了解PID控制器的原理与基本结构；2. 掌握数字PID控制器的设计方法；3. 通过实验验证数字PID控制器的性能与稳定性。

二、实验原理PID控制器由比例控制器（P）、积分控制器（I）和微分控制器（D）组成。

其输出信号由这三个部分的加权和构成，分别对应于控制器的比例、积分和微分作用。

比例控制器根据被控对象的偏差大小进行调整，积分控制器根据偏差的积分进行调整，而微分控制器则根据偏差的变化率进行调整。

数字PID控制器是对传统PID控制器的一种改进，其主要特点是使用数字计算器来实现控制算法。

在数字PID控制器中，连续的时间变量被离散化为离散的时间变量，通过采样和量化，将控制信号转换为数字信号进行处理。

离散化的控制算法可以通过计算机进行实现，从而提高控制精度和稳定性。

三、实验器材与方法1. 实验器材：- 控制系统实验平台- 数字PID控制器模块- 电源供应器- 电压表、电流表等测量仪器2. 实验方法：(1) 搭建控制系统实验平台，将被控对象与数字PID控制器模块连接；(2) 设定被控对象的目标值，并调整PID控制器的参数；(3) 启动实验平台，观察被控对象的实际值与目标值的变化，并记录数据；(4) 根据实验数据，分析PID控制器的性能与稳定性。

四、实验结果与讨论在本实验中，我们选择了一个温度控制系统作为被控对象，通过数字PID控制器来实现温度的稳定控制。

在实验过程中，我们调整了PID控制器的参数，并记录了被控对象的实际温度值与目标温度值。

通过实验数据的分析，我们可以得出以下结论：1. 比例控制器的参数对系统的响应速度有重要影响。

实验四 温度PID 控制实验1、实验目的通过实验了解简单反馈系统的组成，掌握简单调节系统“手动-自动”无扰动切换投运方法以及用临界比例度法对调节器参数进行工程整定。

2、实验原理温度控制系统实验原理框图如图4所示，图中电/气转换器、可控硅控制器和容器温度组成广义被控对象。

容器温度为系统控制对象，记为T y 。

温度变送器检测得到输出的4-20mA 的电流反馈信号T fy ，由数据采集卡经A/D 转换成数字信号，输入计算机。

再与给定值T r （从键盘输入）比较，得到偏差信号。

计算机根据偏差信号，执行相应的控制算法程序，例如，数字PID 控制算法、自校正控制算法、模糊控制算法或者其它控制算法等，计算出控制量经D/A 转换成1-5V 的电压，再经电压-电流转换器转换成4-20mA 的电流控制信号T u 。

控制广义对象的输出T y ，使其跟踪给定值T r 。

图4 被控对象为容器温度，操作变量为可控硅电压输出的温度控制系统该实验装置组成闭环控制系统时，计算机都采用增量式PID 算式：))2()1(2)(()())1()(()1()(-+--++--+-=k e k e k e T T k e T T k e k e K k u k u d i c （2-1） 其中： )(k u ：当前时刻的控制量 )1(-k u ：上一时刻的控制量c K ：放大倍数，对应控制参数“P ”i T ：积分常数，对应控制参数“I ” d T ：微分常数，对应控制参数“D ” T ：控制周期)(k e ：当前时刻的给定量和检测量的偏差 )1(-k e ：上一时刻的给定量和检测量的偏差)2(-k e ：两个时刻前的给定量和检测量的偏差3、接线说明模拟信号端子板和测量信号以及控制信号的接线简图如图5所示图5 温度实验中模拟信号端子板和测量信号以及控制信号的接线简图注意：1、电压-电流转换器需要的24V工作电源从仪表控制柜上+24V接入仪表控制柜和模拟信号端子板的连接：只允许改变仪表控制柜的面板插座孔一侧的接线，模拟信号端子板一侧的接线不允许变动。

基于PID的水温控制系统设计摘要本次设计采用proteus仿真软件，以AT89C51单片机做为主控单元，运用PID控制算法，仿真实现了一个恒温控制系统。

设计中使用温度传感器DS18B20采集实时温度，不需要复杂的信号调理电路和A/D转换电路，能直接与单片机完成数据的采集和处理，使用PID算法控制加热炉仿真模型进行温度控制，总体实现了一个恒温控制仿真系统。

系统设计中包含硬件设计和软件设计两部分，硬件设计包含显示模块、按键模块、温度采集模块、温度加热模块。

软件设计的部分，采用分层模块化设计，主要有：键盘扫描、按键处理程序、液晶显示程序、继电器控制程序、温度信号处理程序。

另外以AT89C51 单片机为控制核心，利用PID 控制算法提高了水温的控制精度，使用PID 控制算法实施自动控制系统，具有控制参数精度高、反映速度快和稳定性好的特点。

关键词：proteus仿真，PID，AT89C51，DS18B20温度控制目录1 系统总体设计方案论证 (1)1.1 设计要求 (1)1.2 总体设计方案 (2)2 系统的硬件设计 (3)2.1 系统硬件构成概述 (3)2.2 各单元总体说明 (4)2.3 按键单元 (5)2.4 LCD液晶显示单元 (6)2.5 温度测试单元 (7)2.6 温度控制器件单元 (8)3 恒温控制算法研究（PID）............................................................................. 错误!未定义书签。

3.1 PID控制器的设计 (10)3.2 PID算法的流程实现方法与具体程序 (12)4 系统的软件设计 (17)4.1 统软件设计概述 (17)4.2 系统软件程序流程及程序流程图 (18)4.3 温度数据显示模块分析 (19)4.4 测试分析 (22)5 模拟仿真结果 ...................................................................................................... 错误!未定义书签。
