蓝牙测试指标

蓝牙测试方案蓝牙技术作为一种无线通信技术，已经广泛应用于各种设备中，如手机、平板电脑、音频设备等。

为了确保蓝牙设备的质量和功能正常，蓝牙测试方案变得尤为重要。

本文将介绍一种蓝牙测试方案，用于测试蓝牙设备的性能和稳定性。

1. 概述蓝牙测试方案旨在评估蓝牙设备的性能，并确保其符合相关的技术标准和规范。

该方案涵盖了多个测试项目，包括蓝牙信号强度、传输速率、连接稳定性等方面的测试。

2. 测试流程2.1 准备测试设备在进行蓝牙测试之前，需要准备一些测试工具和设备。

这些设备包括蓝牙测试仪、测试手机和电脑等。

确保测试设备的更新和兼容性是非常重要的。

2.2 测试环境搭建在进行蓝牙测试之前，需要搭建一个标准的测试环境。

这包括一个封闭的房间，以避免外界干扰，以及一个稳定的电源供应和可靠的网络连接。

测试环境的稳定性对测试结果的准确性至关重要。

2.3 测试项目选择根据具体的测试需求，选择适合的测试项目进行测试。

例如，如果需要测试蓝牙信号强度，可以选择信号强度测试项目；如果需要测试传输速率，可以选择传输速率测试项目。

2.4 测试方法和步骤确定测试项目后，需要制定具体的测试方法和步骤。

例如，在进行蓝牙信号强度测试时，可以使用蓝牙测试仪测量设备之间的信号强度，并记录测试结果。

3. 测试指标和标准在进行蓝牙测试时，需要使用一些测试指标和标准来评估测试结果。

这些指标和标准可以根据不同的测试项目和需求来确定。

例如，对于蓝牙信号强度测试，可以使用信号强度指标来评估蓝牙设备的信号质量。

4. 数据收集和分析在完成蓝牙测试后，需要对测试数据进行收集和分析。

可以使用专门的数据分析软件来处理测试数据，并生成测试报告。

测试报告应包括测试结果、评估结果以及可能存在的问题和建议。

5. 解决问题和优化根据测试报告中的结果和问题，对蓝牙设备进行问题解决和优化。

可以通过软件更新、固件升级等方式来改善设备的性能和稳定性。

6. 重新测试和验证在进行问题解决和优化后，需要重新进行测试和验证。

蓝牙测试项及其标准1输出功率Output Power通过50 ohm射频线或者耦合器件连接，设置EUT工作在test mode loop back 或者TXmode.，Hopping on；如果EUT支持功率控制，设置EUT以最大功率输出；使用DH5，包长度12500µs，payload为PRBS 9；频点2402,2441,2480MHz每次至少测量burst周期的20％到80％;－6<PAV<＋4（dBm)For class2调制特性（系数）ModulationCharacteristics连接及发射情况同上；loopback 模式，Hoppingoff.①使用DH5，包长度12500µs；payload11110000…；tester的测量带宽至少1.3MHz，通带纹波±550kHz；发射频点2402；tester计算每“00001111”8bit的平均频率偏移，为了得到每一位的正确的偏移量，至少采样4次，取4次的平均值。

对于8bits中每2、3、6、7的偏移被记做△f1max，所有的△f1max的平均值为f1avg；重复至少10个包②使用DH5，包长度12500µs；payload 10101010…；tester计算每“01010101”8bit的频率偏移， 8bits中偏移最大值记做△f2max，所有△f2max的平均值为f2avg；重复至少10个包测试中不能加Whitening①140kHz≤△f1avg≤175kHz.②至少99.9％的最大频率偏移△f2max≥115kHz③△f1avg/△f2max≥0.8初始载波频率容差InitialCarrier Freq连接及发射情况同上；Hopping onEUT发射信号，使用DH1，包长度1250µs；payload为PRBS9；tester在2402MHz上接收，Tester的测量带宽至少为1.3MHz，通带纹波±550KHz：纹fTX–75kHz≤f0≤fTX+75kHz；f0为载频Tolerance 波幅度（PP）0.5dB；载波频率漂移Carrier Frequency Drift 关闭whitening的loopback模式或者TX模式；Hopping on；payload 为1010－序列，使用最长的包DH1/3/5；发射频点2402, Tester的测量带宽至少为1.3MHz，通带纹波±550KHz：纹波幅度（PP）0.5dB；maximum driftrate:400Hz/usDrift Rate：20kHz/50usDH1：±25KHzDH3：±40KHzDH5：±40KHz灵敏度（单时隙包）Sensitivity - single slot packets test mode. Loop back. Hopping off. EUT 以最大输出功率发射，tester发射功率为－蓝牙无线指标及其测试方法。

蓝牙测试仪的那些测试模式随着蓝牙技术的发展，蓝牙测试仪的应用也越来越广泛。

一般而言，蓝牙测试仪主要用于测试蓝牙设备的性能和稳定性。

蓝牙测试仪的测试模式种类繁多，本文将介绍常用的蓝牙测试模式。

发现模式发现模式也称为物理测试、协议测试、功耗测试等，主要用于测试蓝牙设备的基本性能和功能。

在发现模式下，蓝牙测试仪能够测试蓝牙设备的距离、信号强度、功耗等指标。

此外，该模式也可以测试蓝牙设备的协议实现情况，检测是否符合蓝牙协议规范。

负载模式负载模式也称为数据测试，主要用于测试蓝牙设备的数据传输性能。

在该模式下，蓝牙测试仪会向蓝牙设备发送一定数量的数据包，并测试数据传输的速率、错误率、延迟等性能指标。

此外，该模式还可以测试蓝牙设备的吞吐量和稳定性。

收敛测试模式收敛测试模式主要用于测试蓝牙设备的连接能力和交互性能。

在该模式下，蓝牙测试仪会模拟多个蓝牙设备之间的连接和通信，测试蓝牙设备的连接能力和交互性能。

此外，该模式还可以测试蓝牙设备的稳定性和故障恢复能力。

安全测试模式安全测试模式主要用于测试蓝牙设备的安全性能。

在该模式下，蓝牙测试仪会模拟一系列攻击行为，例如蓝牙设备的蓝牙协议栈缓冲区溢出、蓝牙设备的蓝牙协议栈拒绝服务攻击等，并测试蓝牙设备的安全防范能力和应对能力。

互通性测试模式互通性测试模式主要用于测试蓝牙设备在不同环境下的互通能力。

在该模式下，蓝牙测试仪会模拟不同操作系统、不同蓝牙协议栈等环境，并测试蓝牙设备在这些环境下的互通能力。

此外，该模式还可以测试第三方厂商蓝牙设备与其他厂商蓝牙设备的互通性能力。

总结本文主要介绍了常用的蓝牙测试模式。

在实际测试中，根据不同的测试目的和测试需求，选择不同的测试模式可以更加准确和全面地测试蓝牙设备的性能和稳定性。

Summary1简介............................................................................................................................................................ 错误!未定义书签。

2蓝牙射频性能测试 .................................................................................................................................... 错误!未定义书签。

2.1发射功率.................................................................................................................................................... 错误!未定义书签。

2.2 调制特性:频率偏移 (4)2.3初始载波频率容许量 ................................................................................................................................ 错误!未定义书签。

2.4敏捷度........................................................................................................................................................ 错误!未定义书签。

下面介绍一些适用于蓝牙设备RF部分的测试。

功率──输出放大器是一个选件，有这种选件无疑可提升I类(+20dBm)输出放大器的输出功率。

虽然对电平精度指标不作要求，但应避免过大的功率输出，以免造成不必要的电池耗电。

无论设计提供的功率是+20dBm还是更低，接收器都需要有接收信号强度指示，RSSI信息允许不同功率设备间互相联系，这类设计中的功率斜率可由控制放大器的偏置电流实现。

与其它TDMA系统如DECT或GSM不同，蓝牙频谱测试并不限于单独的功率控制和调制误差测试，它的测量间隔时间必须足够长，以采集到斜率和调制造成的影响。

在实际中这不会影响认证，时间选通测量由于能迅速确定缺陷，具有很高的价值。

有些设计在调制开始前使用未经指定的周期，这通常用于接收器的准备。

频率误差──蓝牙规范中所有频率测量选取较短的4微秒或10微秒选通周期，这样会造成测量结果的不定性，可从不同的角度进行理解。

首先，窄的时间开口意味着测量带宽截止频率较高，会把各类噪声引入测量；其次应考虑误差机制，如在短间隔测量中，来自测量设备的量化噪声或振荡器边带噪声将占较大百分比，而较长测量间隔中这些噪声影响会被平均掉。

因此设计范围要考虑这一因素，它应超过参考晶振产生的静态误差。

频率漂移──漂移测量将短的10位相邻数据组和跨越脉冲的较长漂移结果结合在一起。

如果在发送器设计中用了采样-保持设计，就可能出现这一误差。

对其它类型设计，在波形图上可观察到像纹波一样的有害4kHz至100kHz调制成分或噪声，表明了它可作为另一个方法确保很好地将电源去耦合。

调制──在发送路径中，图1中的VCO被直接调制，为避免PLL剥离带宽内调制成分，可让传输器件开路或使用相位误差校正(两点调制)。

采样-保持技术应该是有效的，但需注意避免频率漂移。

除非使用数字技术调整合成器的分频比，否则应校准相位调制器，以免出现不同数据码型调制的响应平坦度低的问题。

蓝牙RF规范要检查11110000和10101010两种不同码型的峰值频率偏移，GMSK调制滤波器的输出在2.5bit后达到最大值，第一个码可检查这一点，GMSK滤波器的截止点和形状则由第二个码检查。

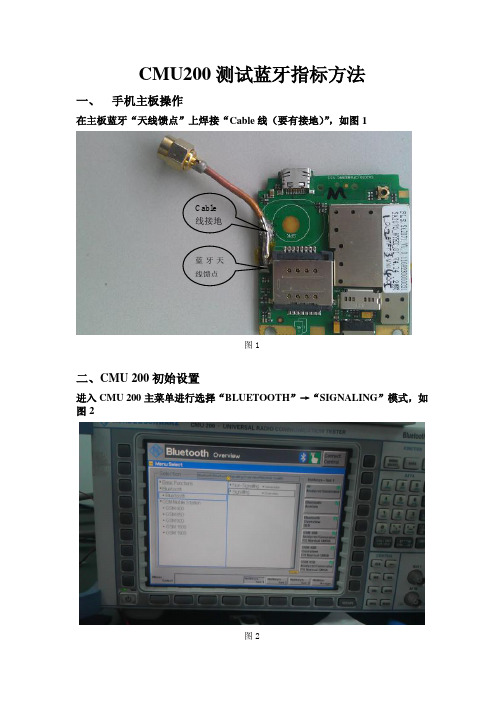

CMU200测试蓝牙指标方法一、 手机主板操作在主板蓝牙“天线馈点”上焊接“Cable 线（要有接地）”，如图1图1二、CMU 200初始设置进入CMU 200主菜单进行选择“BLUETOOTH ”→“SIGNALING ”模式，如图2图2蓝牙天线馈点Cable线接地三、Cable线与CMU 200连接Cable线的连接头与CMU 200的“RF2口”相连接四、手机与CMU初始设置1、保证手机与CMU 200连接好后，手机进入工程模式（*#743646633#）→进入Bluetooth选项→进入Genernal选项后CMU 200搜索蓝牙设备→按Connect Textmode呼入图3五、输出功率（平均值、最大值）、峰值功率测试项1，按Menu s →Power 键出来测试界面，上面所标识出三个红色框是所要测的“输出功率（平均值、最大值）范围不超过-6~4、峰值功率范围为<23” 如图4图42，信道切换：按Stave Sig1→RX/TX Frequenc 进行（0/39/78信道切换），如图5图5平均值 最大值峰值功率六、频率漂移、频率漂移比率、初始载频测试项1，首先进行CMU 200子菜单设置1）模式类型设置：按Stave Sig1→Pattern Type设置为“10101010”，如图6图62），包类型切换：按Stave Sig1→packet type进行（DH1/ DH3/ DH5切换），如图7图73）方案的选择类型：按Stave Sig1→hopping scheme选择“RX/TX Single Freq”，如图8图84）测试模式：按Stave Sig1→testmode type选择“TX tests”选项，如图9图92，频率漂移、频率漂移比率、初始载频测试按Menu s→Modulation键出来测试界面1）频率漂移：图10所标识红框对应的数值，分别有三个包类型（DH1/ DH3/ DH5切换参考图7）2）频率漂移比率：图10所标识红框对应的数值3）初始载频：图10所标识的红框中的最大和最小值不超过±75，在报告中填OK注：信道切换参找第五大项第2小项进行操作频率漂移初始载频频率漂移比率如图10七、接收灵敏度BER测试项1，首先进行CMU 200子菜单设置接收灵敏度所设置测试模式：按Stave Sig1→testmode type选择“Loopback Tests”选项，如图11图112，进入灵敏度测试界面：按Menu s→Receiver Quality界面，如图12图123，进行接收灵敏度的标准设置在接收灵敏度测试界面，按Master Sig.→TX level输入灵敏度标准不超过“-70”结果为PASS,如图红框里的百分比值<0.1%，如图12注：信道切换参找第五大项第2小项进行操作图12八、占用带宽测试项1，按Menu s→Spectrum→Appli-cation→20dB Banchrildth键出来测试界面，如图13、14图13图142，进行CMU 200子菜单设置1）模式类型设置：按Stave Sig1→Pattern Type设置为“Static PRBS”，如图15图153，带宽所测试出的值图中所标识出红框的数值≤1MHz结果PASS，如图16注：信道切换参找第五大项第2小项进行操作图16九、最大功率谱密度测试项1，按Menu s→Spectrum→Appli-cation→APC键出来测试界面，如图17图172，进行CMU 200子菜单设置1）包类型设置：按Stave Sig1→packet type设置为“DH1”，如图18图183，最大功率谱密度所测试出结果红框中的蓝色线不超过上方的≤20 dBm/MHz为PASS，如图19注：信道切换参找第五大项第2小项进行操作)图19十、频率范围测试项1，按Menu s→Spectrum→Appli-cation→Frequency Range键出来测试界面2, 图中红框中为频率范围，当fL≥2.4GHz，fH≤2.4835GHz为PASS，如图20 注：信道切换参找第五大项第2小项进行操作图20CMU200测试蓝牙指标方法一、 手机主板操作在主板蓝牙“天线馈点”上焊接“Cable 线（要有接地）”，如图1图1二、CMU 200初始设置进入CMU 200主菜单进行选择“BLUETOOTH ”→“SIGNALING ”模式，如图2图2蓝牙天线馈点Cable线接地三、Cable线与CMU 200连接Cable线的连接头与CMU 200的“RF2口”相连接四、手机与CMU初始设置1、保证手机与CMU 200连接好后，手机进入工程模式（*#743646633#）→进入Bluetooth选项→进入Genernal选项后CMU 200搜索蓝牙设备→按Connect Textmode呼入图3五、输出功率（平均值、最大值）、峰值功率测试项1，按Menu s →Power 键出来测试界面，上面所标识出三个红色框是所要测的“输出功率（平均值、最大值）范围不超过-6~4、峰值功率范围为<23” 如图4图42，信道切换：按Stave Sig1→RX/TX Frequenc 进行（0/39/78信道切换），如图5图5平均值 最大值峰值功率六、频率漂移、频率漂移比率、初始载频测试项1，首先进行CMU 200子菜单设置1）模式类型设置：按Stave Sig1→Pattern Type设置为“10101010”，如图6图62），包类型切换：按Stave Sig1→packet type进行（DH1/ DH3/ DH5切换），如图7图73）方案的选择类型：按Stave Sig1→hopping scheme选择“RX/TX Single Freq”，如图8图84）测试模式：按Stave Sig1→testmode type选择“TX tests”选项，如图9图92，频率漂移、频率漂移比率、初始载频测试按Menu s→Modulation键出来测试界面1）频率漂移：图10所标识红框对应的数值，分别有三个包类型（DH1/ DH3/ DH5切换参考图7）2）频率漂移比率：图10所标识红框对应的数值3）初始载频：图10所标识的红框中的最大和最小值不超过±75，在报告中填OK注：信道切换参找第五大项第2小项进行操作频率漂移初始载频频率漂移比率如图10七、接收灵敏度BER测试项1，首先进行CMU 200子菜单设置接收灵敏度所设置测试模式：按Stave Sig1→testmode type选择“Loopback Tests”选项，如图11图112，进入灵敏度测试界面：按Menu s→Receiver Quality界面，如图12图123，进行接收灵敏度的标准设置在接收灵敏度测试界面，按Master Sig.→TX level输入灵敏度标准不超过“-70”结果为PASS,如图红框里的百分比值<0.1%，如图12注：信道切换参找第五大项第2小项进行操作图12八、占用带宽测试项1，按Menu s→Spectrum→Appli-cation→20dB Banchrildth键出来测试界面，如图13、14图13图142，进行CMU 200子菜单设置1）模式类型设置：按Stave Sig1→Pattern Type设置为“Static PRBS”，如图15图153，带宽所测试出的值图中所标识出红框的数值≤1MHz结果PASS，如图16注：信道切换参找第五大项第2小项进行操作图16九、最大功率谱密度测试项1，按Menu s→Spectrum→Appli-cation→APC键出来测试界面，如图17图172，进行CMU 200子菜单设置1）包类型设置：按Stave Sig1→packet type设置为“DH1”，如图18图183，最大功率谱密度所测试出结果红框中的蓝色线不超过上方的≤20 dBm/MHz为PASS，如图19注：信道切换参找第五大项第2小项进行操作)图19十、频率范围测试项1，按Menu s→Spectrum→Appli-cation→Frequency Range键出来测试界面2, 图中红框中为频率范围，当fL≥2.4GHz，fH≤2.4835GHz为PASS，如图20 注：信道切换参找第五大项第2小项进行操作图20制作人：王峰。

蓝牙测试指标范文1.传输速率：蓝牙设备的传输速率是指数据在蓝牙连接中的传输速度，通常以Mbps为单位。

传输速率直接影响到蓝牙设备的性能，较高的传输速率意味着设备可以更快地传输数据。

传输速率的测试可以通过向设备发送大量数据并记录传输时间来进行。

2.功耗：蓝牙设备的功耗是指设备在使用过程中的能耗，对于电池供电的设备特别重要。

功耗测试可以评估设备在各种工作模式（例如待机、传输数据、连接等）下的能耗水平，并推算出设备的电池寿命。

功耗测试可以通过测量设备在各种工作模式下的电流消耗来实现。

3.连接稳定性：蓝牙连接的稳定性是指设备在连接过程中的稳定程度。

稳定的连接对于蓝牙设备的使用至关重要，可以通过传输数据的方式来测试连接的稳定性，即在连接状态下，向设备发送大量的数据并记录传输的成功率和传输的速度。

另外，还可以测试设备在不同距离和干扰环境下的连接稳定性。

4.设备兼容性：蓝牙设备的兼容性是指设备与其他蓝牙设备的兼容性。

蓝牙设备需要与其他设备进行通信和交互，因此兼容性非常重要。

设备兼容性测试可以通过与其他蓝牙设备进行连接和通信来进行，记录设备之间的通信是否成功以及是否可以正常交互数据。

5.安全性：蓝牙设备的安全性是指设备在使用过程中的数据安全性和连接安全性。

数据安全性包括加密算法和数据传输过程中的保护措施，连接安全性涉及到设备在进行连接时的身份验证和可信度。

安全性测试可以通过模拟攻击和侦听来测试设备的数据安全性和连接安全性。

综上所述，蓝牙测试指标是评估蓝牙设备性能和质量的重要指标，包括传输速率、功耗、连接稳定性、设备兼容性和安全性等方面。

这些指标对于确保蓝牙设备的良好性能和用户体验至关重要。

蓝牙信号通讯标准IEEE 802.15.1测试内容随着移动互联网的快速发展，蓝牙技术已经成为了人们生活中不可或缺的一部分。

作为一种短距离无线通讯技术，蓝牙技术在智能手机、耳机、音箱、手表、汽车等各个领域得到了广泛的应用。

而在蓝牙技术的发展过程中，IEEE 802.15.1标准成为了蓝牙通讯的基石，为了确保蓝牙设备能够正常通讯和交互，必须进行相应的测试。

本文将对蓝牙信号通讯标准IEEE 802.15.1的测试内容进行系统的介绍。

一、IEEE 802.15.1标准概述1.1 IEEE 802.15.1标准的制定目的IEEE 802.15.1是蓝牙技术的基本标准之一，其制定的主要目的是为了规范蓝牙设备之间的通讯协议和信号传输规范，确保蓝牙设备之间的互操作性和兼容性，同时提供一种基础的无线通讯技术标准供厂商参考和采用。

1.2 IEEE 802.15.1标准的主要内容IEEE 802.15.1标准规定了蓝牙设备之间的通讯协议、信道制定和跳频规则、设备的识别和连接、信号调制和解调等内容，是蓝牙技术的基础标准之一。

二、IEEE 802.15.1测试内容2.1 蓝牙设备的信号覆盖范围测试对于蓝牙设备的信号覆盖范围测试是非常重要的，它能够直接影响蓝牙设备的使用体验。

信号覆盖范围测试主要包括传输距离测试、信号强度测试和障碍物穿透能力测试等。

通过对蓝牙设备在不同环境下的信号覆盖范围进行测试，可以评估蓝牙设备的性能和稳定性。

2.2 蓝牙信号的抗干扰能力测试在实际应用中，蓝牙设备往往会面临各种干扰源的影响，如其他无线设备的干扰、电磁波干扰等。

对蓝牙设备的抗干扰能力进行测试是非常必要的。

抗干扰能力测试包括对蓝牙设备在干扰环境下的通讯稳定性、数据传输完整性等指标进行测试，以评估蓝牙设备在干扰环境下的工作性能。

2.3 蓝牙信号的数据传输速率测试蓝牙技术在数据传输方面有着明显的优势，因此对蓝牙设备的数据传输速率进行测试是非常重要的。

蓝牙测试原理
蓝牙测试是指对蓝牙设备进行功能、性能和稳定性等方面的检测和评估，以确保设备在特定环境中的正常工作。

蓝牙测试的原理涉及到以下几个方面：
1. 信号传输测试：测试蓝牙设备的传输距离和信号强度。

通过在不同距离和环境下进行测试，可以评估设备的信号覆盖范围和传输能力。

2. 频谱分析：测试设备的频率偏差和频谱占用率。

通过分析设备的频谱特征，可以判断设备是否存在干扰问题，并对干扰源进行定位。

3. 互操作性测试：测试设备与其他蓝牙设备的互联互通性。

通过模拟各种实际应用场景，测试设备的兼容性和互操作性，以确保设备能够与其他蓝牙设备正常通信。

4. 功能测试：测试设备的各项功能是否正常。

包括设备的蓝牙连接、数据传输、音频传输、配对、加密等功能的测试。

5. 性能测试：测试设备在各种负载条件下的性能表现。

包括设备的数据传输速率、响应时间、功耗等性能指标的测试。

6. 安全测试：测试设备的蓝牙连接是否存在安全隐患。

包括设备的身份验证、数据加密、防止蓝牙攻击等安全功能的测试。

蓝牙测试的过程通常包括测试计划制定、测试环境搭建、测试
用例设计、测试执行和测试结果分析等阶段。

通过对设备进行全面的测试和评估，可以提高设备的质量和稳定性，并确保设备在实际使用中能够正常工作。
