基于单片机的直流电机调速系统设计本科毕业论文
- 格式:doc
- 大小:579.00 KB
- 文档页数:38

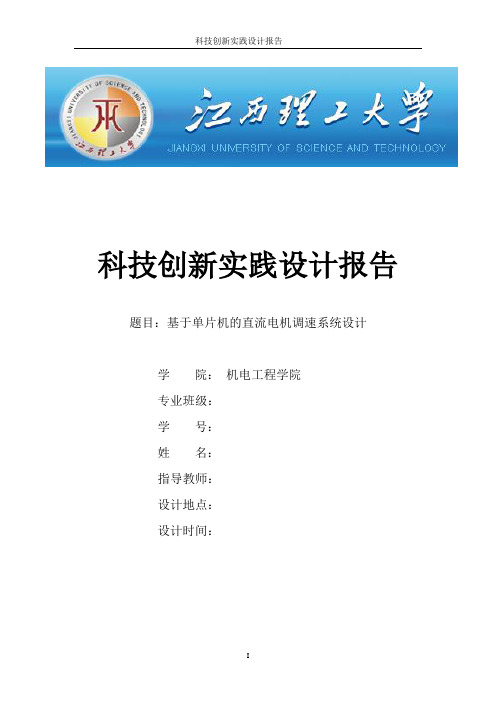

科技创新实践设计报告题目:基于单片机的直流电机调速系统设计学院:机电工程学院专业班级:学号:姓名:指导教师:设计地点:设计时间:在许多工业部门,例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等,通常都采用直流电动机作为原动机来拖动工作机械的。
当前直流调速已发展到一个很高的技术水平:功率元件采用可控硅;控制板采用表面安装技术;控制方式采用电源换相、相位控制[1]。
特别是采用了微处理器及其他先进电力电子技术,使数字式直流调速装置在精度的准确性、控制性能的优良性和抗干扰的性能有很大的提高和发展,在国内外得到广泛的应用。
数字化直流调速装置作为目前最新控制水平的传动方式显示了强大优势。
全数字化直流调速系统不断升级换代,为工程应用和工业生产提供了优越的条件。
采用微处理器控制,使整个调速系统的数字化程度,智能化程度有很大改观;采用微处理器控制,使调速系统在结构上简单化,可靠性提高,操作维护变得简捷,电机稳态运行时转速精度等方面达到较高水平。
由于微处理器具有较佳的性价比,所以微处理器在工业过程及设备控制中得到日益广泛的应用。
近年来,尽管交流调速系统发展很快,但是直流电机凭借其良好的启动、制动性能,在金属切削机床、轧钢机、海洋钻机、挖掘机、造纸机、矿井卷扬机、电镀、高层电梯等需要广泛范围内平滑调速的高性能可控电力拖动领域中仍得到了广泛的应用。
关键词:单片机、微处理器、调速、直流电机1 引言 (1)2 总体方案设计 (2)2.1 硬件方案论证 (2)2.1.1 微处理器的选择 (2)2.1.2 测速传感器的选择 (2)2.1.3键盘显示方案论证 (3)2.1.4电机驱动方案论证 (4)2.1.5输入输出通道 (4)2.1.6 PWM实现方案论证 (4)2.2系统原理框图设计 (5)3 系统单元电路的设计 (6)3.1速度测量电路的设计 (7)3.2 电机驱动电路的设计 (8)3.3 LCD显示电路和键盘与单片机的接口设计 (9)3.4两单片机的互连 (10)4 系统软件设计 (11)4.1 系统总程序框图设计 (11)4.2 电机转速测量程序设计 (13)4.3键盘程序设计 (15)4.4 LCD显示子程序的设计 (16)4.5 PWM信号的单片机程序实现 (18)5 数字PID及其算法的改进 (19)5.1 PID控制基本原理 (19)5.2三个基本参数Kp,Ti,Td在实际控制中的作用研究 (19)5.3数字PID控制算法 (20)5.4 PID算法的改进,“饱和”作用的抑制 (21)5.5 PID控制算法的单片机程序实现 (22)总结 (25)参考文献 (26)附录1 (30)附录2 (30)1 引言早期直流传动的控制系统采用模拟分离器件构成,由于模拟器件有其固有的缺点,如存在温漂、零漂电压,构成系统的器件较多,使得模拟直流传动系统的控制精度及可靠性较低。
论文题目:基于单片机的直流电机调速系统设计学生姓名:所在院系:所学专业:导师姓名:完成时间:摘要本文主要研究了利用MCS-51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。
文章中采用了专门的芯片组成了PWM信号的发生系统,并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节,从而控制其输入信号波形等均作了详细的阐述。
此外,本文中还采用了芯片IR2110作为直流电机正转调速功率放大电路的驱动模块,并且把它与延时电路相结合完成了在主电路中对直流电机的控制。
另外,本系统中使用了测速发电机对直流电机的转速进行测量,经过滤波电路后,将测量值送到AD转换器,并且最终作为反馈值输入到单片机进行PI运算,从而实现了对直流电机速度的控制。
在软件方面,文章中详细介绍了PI运算程序,初始化程序等的编写思路和具体的程序实现。
关键词:PWM信号,测速发电机,PI运算The Design of Direct Current Motor speedRegulation System Based On SCMChenliSchool of Information and EngineeringAbstractThis article mainly introduces the method to generate the PWM signal by using MCS-51 single-chip computer to control the speed of a D.C. motor. It also clarifies the principles of PWM and the way to adjust the duty cycle of PWM signal. In addition, IR2110 used as an actuating device of the power amplifier circuit which controls the speed of rotation of D.C. motor. What’s more, tachogenerator is used in this system to measure the speed of D.C. motor. The result of the measurement is sent to AD converter after passing the filtering circuit, and finally the feedback single is stored in the single-chip computer and participates in a PI calculation. As for the software, this article introduces in detail the idea of the programming and目录1. 引言 (1)1.1开发背景 (1)1.2选题的目的和意义 (1)1.3研究方法 (2)2. 总体设计概述 (2)2.1总体硬件电路设计 (2)2.1.1系统总体设计框图 (2)2.1.2 8051单片机简介 (3)2.1.3单片机系统中所用其他芯片选型 (4)2.2PWM信号发生电路设计 (7)2.2.1 PWM的基本原理 (7)2.2.2 PWM信号发生电路设计 (8)2.2.3 PWM发生电路主要芯片的工作原理 (9)2.3功率放大驱动电路设计 (10)2.3.1芯片IR2110性能及特点 (10)2.3.2 IR2110的引脚图以及功能 (11)2.4主电路设计 (11)2.4.1 延时保护电路 (11)2.4.2 主电路 (11)2.4.3 输出电压波形 (13)2.4.4系统总体电路图 (14)2.5测速发电机 (15)2.6滤波电路 (15)2.7AD转换 (15)2.7.1芯片选型 (15)2.7.2 ADC0809的引脚及其功能 (16)3.系统软件部分的设计 (16)3.1PI 转速调节器原理图及参数计算 (16)3.2系统中的部分程序设计 (17)3.2.1主程序设计 (17)3.2.2 PI控制算法子程序设计 (18)4. 系统调试 (19)4.1软件调试 (19)4.2系统仿真 (20)结论 (21)致谢 (21)参考文献 (22)附录 (23)1. 引言1.1开发背景现代工业生产中,电动机是主要的驱动设备,目前在直流电动机拖动系统中已大量采用晶闸管(即可控硅)装置向电动机供电的KZ—D拖动系统,取代了笨重的发电动一电动机的F—D系统,又伴随着电子技术的高度发展,促使直流电机调速逐步从模拟化向数字化转变,特别是单片机技术的应用,使直流电机调速技术又进入到一个新的阶段,智能化、高可靠性已成为它发展的趋势。
课题名称单片机控制直流电机调速系统目录第一章总体设计方案 01.1方案选取 01。
1.1方案一:PWM波调速 01.1。
2方案二:晶闸管调速 (1)第二章单元模块设计 (2)2。
1 H桥电路方案设计 (2)2.2 调速设计方案 (3)2。
3系统硬件电路设计 (4)2。
3。
1电源电路 (4)2.4 H桥驱动电路 (4)2.5基于霍尔传感器的测速模块 (5)2.6 LCD显示模块 (6)2。
7 调速设计模块 (7)2。
8测速软件设计 (9)第三章系统功能调试 (10)3.1调试软件介绍 (10)3。
2直流电机的调速功能仿真 (11)3.3电机速度的测量并显示功能仿真 (12)3。
4系统的电路原理图 (12)设计总结 (13)参考文献 (15)附录 (16)毕业设计开题报告一、课题设计(论文)目的及意义在现代电子产品中,自动控制系统,电子仪器设备、家用电器、电子玩具等等方面,直流电机都得到了广泛的应用。
大家熟悉的录音机、电唱机、录相机、电子计算机等,都不能缺少直流电机.所以直流电机的控制是一门很实用的技术。
直流电机,大体上可分为3类:几相绕组的步进电机、永磁式换流器直流电机、伺服电机、直流电机具有良好的启动性能和调速特性,它的特点是启动转矩大,最大转矩大,能在宽广的范围内平滑、经济地调速,转速控制容易,调速后效率很高。
与交流调速相比,直流电机结构复杂,生产成本高,维护工作量大。
适用范围:直流调速器在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医疗设备、通讯设备、雷达设备、卫星地面接受系统等行业广泛应用.我认为设计一个直流电机调速系统,不论是从学习还是实践的角度,对一名机电一体化专业的大学生都会产生积极地作用,有利于提高学习热情。
二、课题设计(论文)提纲(1)收集相关资料并仔细研读和思考。
学校代码 10722学号分类号密级公开本科毕业论文(设计)题目:基于单片机的直流电动机的控制(中、英文) control of DC motor based on SCM作者姓名:专业名称:电气工程及其自动化学科门类:工科指导教师:提交论文日期:二0一四年五月成绩评定:摘要随着微电子和计算机技术的发展,直流电机的要求量与日俱增,它广泛用于打印机、电动玩具等消费类产品以及数控机床、工业机器人、医疗器械等机电产品中,并在国民经济各个领域都有应用。
研究直流电机的控制系统,对提高控制精度和响应速度、节约能源等都具有重要意义。
因为单片机具有集成度高、处理功能强、可靠性好、结构简单、价格低廉、易于使用等优点,所以论文采用51系列单片机进行控制系统的设计,由硬件设计和软件设计两部分组成。
其中,硬件设计主要包括单片机最小系统、键盘控制模块、直流电动机驱动模块、复位电路模块、晶振电路模块等功能模块的设计。
软件设计包括主程序以及各个模块的控制程序,最终实现对直流电机转动方向及转动速度的控制。
系统具有智能性、实用性及可靠性的特点。
关键词:直流电动机;转速控制;方向控制AbstractAlong with the development of microelectronics and computer technology, the requireme nt of the dc motor’s quantity grows day by day, it is widely used in printers, electric toys and other consumer products as well as the numerical control machine tools, industrial robots, medical equipment and other mechanical and electrical products, and applied in all professions and trades of the national economy.Study ofdc motor control system, to improve the control precision and response speed, energy conservation is of great significance.Because singlechip has advantages of high integration, strong processing power, good reliability and the characteristics of simple structure, low cost as well as easy to use, so the paper uses the 51 series microcontroller design the control system, the whoie design include hardware design and software design two parts.Among them, the hardwaredesign mainly includes the SCM minimal system, the keyboard control module, dc motor driver module, reset circuit module, crystals circuit module, and other function modules design.Software design includes the main program and each module control program.Thereby do realize the function of controlling the rotation direction and speed.The system has the characteristics of intelligence, practicality and reliability.Keywords: dc motor;speed control;direction control目录摘要 2Abstract 31 绪论 41.1 研究背景 41.2 研究价值 41.3 研究内容 42 直流电动机简介 52.1 直流电动机的工作原理及其构造 52.2 直流电动机的PWM调压调速原理 63 控制系统的总体设计 63.1 设计方案分析与比较 63.2 系统结构设计 93.3 单片机89C51简介 93.4 L298N电动机驱动芯片简介 104 硬件设计 114.1 单片机系统电路 114.2 复位电路 124.3 时钟电路 134.4 直流电机驱动电路 144.5 键盘电路 155 软件设计 165.1 单极性可逆电动机驱动系统的电动机启停、正反转控制 165.2系统总体流程设计 176 仿真调试 196.1 Keil C51软件简介 196.2 Proteus仿真软件简介 196.3 调试 20总结 23参考文献 24附录 26谢辞 281 绪论1.1 研究背景直流电动机是最早出现的电动机,也是最早实现调速的电动机。
单片机控制直流电机调速系统设计摘要随着社会的发展,电机可调速广泛的应用于工农业、交通运输业以及我们的日常生活。
早起的电机调速主要基于模拟电路的调速。
模拟电路的设计一方面难度大、调试复杂,另一方面加之元器件易老化,这对于调速系统广泛普及起到一定的制约作用。
随着电力技术、微处理器技术、自动控制技术的发展,使得PWM脉宽调制技术得到空前的发展。
本系统的设计正是PWM脉宽调制技术在直流电机调速的应用。
研究这一技术,对于生产和生活有着积极意义。
本文首先对系统架构进行介绍,让读者从宏观上把握系统的设计思想。
然后分别介绍构成系统的各个模块的内容和选型。
接着介绍硬件电路的设计和软件程序的设计思想。
最后对系统的功能进行测试,并记录测试结果。
关键词PWM;微处理器;自动控制技术;Single chip microcomputer control dc motor speed controlsystem designAbstractWith the development of the society, adjustable speed motor is widely used in industry and agriculture, transportation, and our daily life. Getting up early is mainly based on the analog circuit of motor speed control. Analog circuit design on the one hand, difficult andcomplex debugging, aging, on the other hand, combined with the components for the speedcontrol system widely popularize played a role. As the electric technology, microprocessortechnology, the development of automatic control technology, the PWM pulse width modulation technology get unprecedented development. The design of this system is the PWM pulse width modulation technology in the application of dc motor speed control. Research the technology, has a positive meaning for production and life.This paper introduces the system architecture, let the reader from on macroscopic to grasp thedesign ideas of the system. Then introduced respectively constitute the content of each module and the choice of the system. Then introduces the design of hardware circuit and software program design thought. Finally test the function of the system, and record test results.Key wordsPWM;microprocessor;automatic control technology;绪论 (1)(一)本课题研究的背景及意义 (1)(二)本课题拟要解决的问题与预期达到的目标 (1)(三)本课题的行文结构安排 (2)一、系统架构与方案选择 (2)(一)系统架构 (2)(二)方案选择性 (3)二、硬件电路设计 (6)(一)单片机系统电路设计 (6)1.单片机最小系统电路设计 (6)2.液晶显示电路设计 (10)(二)电机驱动电路与光电计数电路设计 (11)(三)按键电路设计 (12)三、软件设计 (14)(一)软件总流程图 (14)(二)LCD1602程序设计 (15)四、系统测试 (17)(一)按键面板定义 (17)(二)系统测试 (17)五、结论 (18)致谢 (19)参考文献 (20)(一)本课题研究的背景及意义电气传动可以简单的分为两大类,第一类是直流电气传动,第二类是交流电气传动。
基于单片机的PWM直流调速系统设计摘要随着时代的进步和科技的发展,电机调速系统在工农业生产、交通运输以及日常生活中起着越来越重要的作用,因此,对电机调速的研究有着积极的意义.长期以来,直流电机被广泛应用于调速系统中,而且一直在调速领域占居主导地位。
基于单片机的直流电机调速系统硬件电路的标准化程度高,制作成本低,且不受器件温度漂移的影响。
其控制软件能够进行逻辑判断和复杂运算。
系统的稳定性好,可靠性高。
直流电动机具有优良的起、制动性能,宜于在广泛范围内平滑调速。
在轧钢机、矿井卷机、挖掘机、金属切削机床、造纸机、高层电梯等领域中得到广泛应用。
本设计是基于单片机控制的PWM直流电机调速系统,系统以AT89C52单片机为核心,以2A、1000r/min小直流电机为控制对象,以L298N为H桥驱动芯片实现速度、电流反馈双闭环。
采用PID控制算法,调节PWM占空比从而控制电机两端电压,以达到调速的目的。
用4*3键盘输入有关控制信号及参数,可以实现电机的启制动、正反转、速度调节。
并在4位LED上实时显示输入参数及动态转速。
关键词:单片机、直流电机、PWM、PIDBased on SCM PWM dc speed control system designAbstractWith the progress of The Times and the development of science and technology, motor speed system in agricultural production, transportation and daily life plays a more and more important role in motor speed, therefore, the research has positive significance. For a long time, have been widely applied in dc motor control system, and has been inhabited areas in speed dominant. Based on SCM dc motor speed control system of high degree of standardization of hardware circuit, low cost, and the temperature drift. Device, The control software to logic and complex operation. The system has good stability and reliability. Dc motor with excellent, braking performance, and in a wide range smooth speed. In the mill, mine machine, excavator, metal cutting machine, paper machine, high-level elevator is widely used in the fields.The design is based on single chip microcomputer control system of dc motor control PWM, by AT89C52 singlechip system, and 1000r/min small double-a dc motor to control, L298N H bridge to drive chip realize speed, double loop current feedback. PID control algorithm, regulate and control PWM occupies emptiescompared to achieve both voltage motor speed. Use 4 * 3 keyboard input signal and the relevant control parameters, can realize the rev brake motor speed regulation, and positive &negative. And in four LED on real-time display input parameters and dynamic speed.Keywords:monolithic integrated circuits, a direct motor,PWM,PID目录基于单片机的PWM直流调速系统设计 (I)摘要 (I)Abstract (II)第一章绪论 (1)1.1课题背景 (1)1.2课题功能 (1)第二章系统硬件电路的设计 (2)2.1 系统总体设计 (2)2.1.1 系统总体设计框图 (2)2.1.2单片机的选择及其简介 (2)2.1.3 其他芯片简介 (6)2.2 PWM信号发生电路设计 (18)2.2.1 PWM的基本原理 (18)2.2.2 PWM信号发生电路设计 (20)2.2.3 H桥芯片的工作原理 (21)2.3 主电路设计 (24)2.4 转速和电流的测量 (24)2.5 AD转换 (26)2.6显示与键盘电路 (26)第三章系统软件程序的设计 (27)3.1 PID控制算法原理及流程图 (27)3.2 系统部分程序的设计 (29)3.2.1 单片机资源分配 (29)3.2.2 程序流程图 (30)结论 (32)参考文献 (34)附录................................................................................................ 错误!未定义书签。
利用单片机控制直流电机调速系统设计一、本文概述随着现代工业技术的快速发展,直流电机调速系统在众多领域,如自动化生产线、航空航天、电动汽车等中得到了广泛应用。
为了满足日益增长的精确控制和高效节能需求,开发稳定可靠的直流电机调速系统显得至关重要。
单片机作为一种集成度高、功耗低、价格适中的微控制器,被广泛应用于各种控制系统。
因此,研究利用单片机控制直流电机调速系统的设计,不仅具有理论价值,更具有实际应用意义。
本文旨在探讨基于单片机的直流电机调速系统设计的关键技术和实现方法。
文章将介绍直流电机调速系统的基本原理和常见控制方法,为后续设计提供理论基础。
文章将详细阐述单片机选型、硬件电路设计、软件编程等关键环节,并分析其中的技术难点和解决方案。
通过实际案例的分析和实验验证,评估所设计系统的性能,并提出改进和优化建议。
本文的研究内容不仅有助于推动单片机在直流电机调速领域的应用发展,也为相关领域的工程技术人员提供了有益的参考和借鉴。
二、直流电机基础知识直流电机是一种将直流电能转换为机械能的设备,其工作原理基于安培定律和电磁感应。
直流电机主要由定子和转子两部分组成。
定子包括铁心和励磁绕组,它的作用是产生一个恒定的磁场。
转子包括电枢铁心、电枢绕组、换向器和风扇等部分,它的作用是在定子产生的磁场中受力而转动。
直流电机的转速可以通过改变电枢电压、改变电枢电流或改变磁场强度来实现。
其中,改变电枢电压是最常用的调速方法。
通过调整电压的大小,可以控制电机的转速,从而实现对直流电机的精确控制。
直流电机还具有启动性能好、调速范围广、控制精度高等优点,因此在许多领域得到了广泛应用。
在单片机控制直流电机调速系统中,我们需要了解直流电机的这些基础知识,以便更好地设计和实现调速控制算法。
还需要考虑电机的额定电压、额定电流、额定功率等参数,以确保电机在正常工作范围内运行。
还需要考虑电机的散热问题,以避免因过热而损坏电机。
因此,在设计和实现单片机控制直流电机调速系统时,我们必须充分了解直流电机的基础知识和相关参数,以确保系统的稳定性和可靠性。
基于单片机的直流电机测速、调速及显示系统设计摘要本文主要研究了利用Quick51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。
单片机具有体积小、功能强、成本低、应用面广泛等优点,可以说,智能控制与自动控制的核心就是单片机。
目前,一个学习与应用单片机的高潮在全社会大规模地兴起。
学习单片机的最有效方法就是理论与实践并重,本文用8051单片机自制了一个采用了专门的芯片组成了PWM信号的发生系统,并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节,从而控制其输入信号波形等均作了详细的阐述。
还对直流电机的速度进行了测量和显示。
关键词:单片机、 PWM、调速、测速、显示系统目录摘要 (1)目录 (2)第一章概述 (3)1.1概述 (3)1.2 Quick51的技术简介和发展前景 (3)1.2.1 SmartSOPC与Quick51 (3)1.2.2 Quick51特性 (4)第二章总体方案设计 (5)2.1 8051单片机简介 (6)2.2 PWM信号发生电路设计 (12)2.2.1 PWM的基本原理 (12)2.3 128*64液晶显示 (13)第三章硬件设计与连接 (14)3.1传感器电路设计 (14)3.2 信号处理电路设计 (16)3.3存储器电路设计 (17)3.3.1 I2C总线概述 (17)3.3.2 存储器电路 (18)3.4 显示电路设计 (18)3.5 PWM信号发生电路设计 (19)第四章软件设计 (20)4.1系统软件总流程图 (20)4.2程序清单 (21)第五章结论与展望 (31)附录 (32)附一速度控制子程序 (32)附二电路图 (35)参考文献 (36)答辩问题 (37)第一章概述1.1概述本文主要研究了利用Quick51系列单片机,通过PWM方式控制直流电机调速的方法。
冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
本科毕业论文(设计)题目基于单片机的直流电机PMW调速系统设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
毕业设计(论文)-单片机控制的PWM直流电机调速系统设计毕业设计(论文)单片机控制的PWM直流电机调速系统设计摘要直流电机是人类最早发明和应用的一种电机。
随着时代的发展,数字电子技术已经普及到我们生活、工作、科研各个领域。
并且在各类机电系统中,由于直流电机具有良好的启动、制动和调速性能,直流电机调速系统已广泛应用于工业、航天领域的各个方面,最常用的直流技术是脉宽调制(PWM)直流调速技术,具有调速精度高,响应速度快,调速范围宽和损耗低的特点。
而利用计算机数字控制也成了直流调速的一种手段,数字控制系统硬件电路的标准化程度高,控制软件能够进行复杂运算,可以实现不同于一般线性调节的最优化、自适应、非线性、智能化等控制规律。
本设计主要介绍了使用微控制器AT89S51的直流电机调速系统。
论文主要介绍了直流电机调速系统的意义、基于单片机控制的PWM直流电机调速方法和PWM基本工作原理以及实现方法,通过对占空比的计算达到精确调速的目的。
主电路主要采用四个小键盘控制AT89S51单片机,将数据传输给单片机并产生脉宽调制信号,然后通过电机驱动芯片L298对小型直流电机进行控制。
本设计还附加了由霍尔开关CS3020、AT89S51单片机、74LS47七段数码管译码芯片和四位LED构成转速检测显示电路。
通过按键的调试可以实现控制直流电机启动、停止、方向和速度。
设计的整个系统,采用了大量的集成电路模块,大大简化了硬件电路,提高了系统的可靠性和稳定性。
最后在软件方面,介绍了主程序、键盘扫描子程序、PWM信号发生程序、测速子程序和显示子程序的编写思路以及具体的程序实现。
关键词单片机AT89S51;直流电机;脉宽调制;转速检测I毕业设计(论文)The Design of PWM Controlled DC Motor SpeedControl System Based On Single ChipAbstractThe DC motor is a kind of motors which was the first invented and applied by human. Along with the development of the ages, the numerical electronics technique has been already made widely available to our life, work, research, each realm. In all kinds of mechanical of speed, due to the DC motor has a good start, brake and the performance of speed, DC motor control system has been widely used in industry, space flight, most commonly used DC speed control technology is a pulse width modulation (PWM) DC speed control technology, which has a high precision, fast response time, high speed range and width of the low loss. The use of computer digital control has become a kind of method of DC speed control system, the hardware circuit of a high degree of standardization, control software to carry out complex operation can be realized,different from the general linear optimization and adjustment of the adaptive, nonlinear, intelligent control low.A speed governing system of DC motor by using AT89S51microcontroller is mainly introduced in my design. This paper introducesthe significance of a speed governing system of DC motor, a kind of method of DC motor speed modification, based on PWM theory by the SCM, the basic theory and the way to implement. Through the computation achieves the precise velocity modulation again to the duty factor the goal. The main circuit is adopted four keypads to control AT89S51 mainly, convey data to AT89S51 produce the signal of Pulse Width Modulation and then, control the DC motor through the electrical machinery L298. This design still is added the circuit of rotational speed measuring and showing formed by CS3020 Hall’sswitch, AT89S51, 74LS47, and four LED. Through the adjustment of the button can control effectively the DC motor of the start and stop, direction and speed. The designII毕业设计(论文)of the whole system has been used the massive integrated circuit module, which can be used to simplify the hardware electric circuit greatly, improve the system reliability, stability.Finally in the software, the main routine, keyboard scan subroutine, PWM signal producing subroutine, velocity measurement subroutine and the demonstration subroutine compilation as well as the specific program are introduced.Keywords SCM AT89S51; DC motor; PWM; Measurement of rotating speed III毕业设计(论文)目录第1章绪论 ..................................................................... .........................................................................11.1 课题研究的背景 ..................................................................... ................................................... 1 1.2 课题研究的目的及意义 ..................................................................... ....................................... 1 1.3 国内外电机控制的研究现状及发展 ..................................................................... ................... 2 1.4 PWM变频调速发展前景 ..................................................................... . (4)1.4.1 异步电动机的调速方法 ..................................................................... . (4)1.4.2 同步电动机的调速方法 ..................................................................... . (5)1.4.3 PWM变频调速 ............................................................................................................... 51.5 课题研究内容及目标 ..................................................................... ........................................... 6 1.6 本章小结...................................................................... .. (7)第2章直流电机调速系统设计 ..................................................................... ......................................... 8 2.1 系统总体方案设计 ..................................................................... .. (8)2.1.1 设计思路 ..................................................................... . (8)2.1.2 总体方案比较与选择 ..................................................................... .. (8)2.1.3 电机调速控制模块方案比较与选择 ..................................................................... .. (9)2.2 基本原理分析 ..................................................................... .. (10)2.2.1 直流电机的调速原理 ..................................................................... (10)2.2.2 直流电机PWM调速原理 ..................................................................... . (11)2.2.3 霍尔效应和原理简介 ..................................................................... .............................. 12 2.3 系统各模块方案的比较与选择 ..................................................................... . (13)2.3.1 键盘的选择 ..................................................................... . (13)2.3.2 显示方式的选择 ..................................................................... .. (14)2.3.3 电机驱动芯片的选择 ..................................................................... (15)2.3.4 测速传感器的选择 ..................................................................... .................................. 16 2.4 系统硬件组成 .......................................................................................................................... 17 2.5 本章小结...................................................................... (17)第3章硬件系统设计 ..................................................................... . (18)3.1 AT89S51单片机特性及管脚说明 ..................................................................... ...................... 183.2 直流电源部分 ..................................................................... ..................................................... 20 3.3 PWM波形发生原理 ..................................................................... ........................................... 21 3.4 电机驱动电路 ..................................................................... ..................................................... 21 3.5 键盘部分...................................................................... (24)3.6 LED显示部分 ..................................................................... ..................................................... 24 3.7 测速部分...................................................................... (25)3.8 复位电路和时钟电路 ..................................................................... ......................................... 27 3.9 整体电路设计 ..................................................................... ..................................................... 28 3.10 本章小结 ..................................................................... .. (28)第4章软件系统的论述 ..................................................................... ................................................... 29 4.1 主程序...................................................................... . (29)IV毕业设计(论文)4.2 键盘扫描子程序 ..................................................................... . (29)4.3 PWM信号发生程序 ..................................................................... . (31)4.4 测速子程序 ..................................................................... (32)4.5 显示子程序 ..................................................................... (34)4.6 本章小结...................................................................... (35)结论 ..................................................................... ........................................................................ (36)致谢 ..................................................................... ........................................................................ (37)参考文献 ..................................................................... .. (38)附录A 译文 ..................................................................... (39)一种用于CMOS集成宽量程的电阻式气敏传感器的高精度温度控制系统 (39)附录B 外文原文 ..................................................................... . (57)附录C 硬件电路原理图 ..................................................................... ................................................. 73 附录D PCB版图及PCB预览图 ..................................................................... ................................... 74 附录E 立体电路图 ..................................................................... (75)附录F 程序清单...................................................................... . (76)V毕业设计(论文)第1章绪论1.1 课题研究的背景直流电机是最常见的一种电机,它已经广泛应用于交通、机械、化工、航空等领域中。
课程设计(论文)题目基于单片机的直流电机调速系统设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
3.附件包括:任务书、开题报告、外文译文、译文原文(复印件)。
4.文字、图表要求:1)文字通顺,语言流畅,书写字迹工整,打印字体及大小符合要求,无错别字,不准请他人代写2)工程设计类题目的图纸,要求部分用尺规绘制,部分用计算机绘制,所有图纸应符合国家技术标准规范。
图表整洁,布局合理,文字注释必须使用工程字书写,不准用徒手画3)毕业论文须用A4单面打印,论文50页以上的双面打印4)图表应绘制于无格子的页面上5)软件工程类课题应有程序清单,并提供电子文档5.装订顺序1)设计(论文)2)附件:按照任务书、开题报告、外文译文、译文原文(复印件)次序装订教研室(或答辩小组)及教学系意见目录0. 前言 (1)1. 总体方案设计 (1)2. 硬件电路设计 (2)2.1 单片机最小系统的设计 (2)2.1.1 单片机AT89S52 (2)2.1.2 复位电路及时钟电路 (3)2.2 直流电机驱动电路设计 (4)2.3 显示模块设计 (5)2.4 键盘电路设计 (7)2.5 元件选择与参数计算 (7)3. 软件编程 (8)3.1 PWM波软件设计 (9)3.2 数码管显示设计 (10)4. 系统调试与分析 (10)4.1 软件调试 (11)4.2 仿真图形 (12)5. 结论及进一步设想 (13)参考文献 (13)课设体会 (15)附录Ⅰ元件清单 (16)附录Ⅱ总体电路图 (17)附录Ⅲ源程序 (18)基于单片机的直流电机调速系统设计孙扩沈阳航空航天大学自动化学院摘要:本文设计的是基于单片机的直流电机调速系统设计,本系统设计以AT89C52单片机为核心,分成两个模块,一是直流电机控制系统:此系统采用PWM使直流电机以5个弹跳按钮作为输入达到控制直流电机的停止、加速、减速、正转、反转;另一个是转速显示系统:此系统主要实现对转速的计数,并用LED 数码管将其结果显示。
其中采用采用PWM可以较为简单的对直流电机转速的控制;LED数码管可以准确的将转数显示出来,在实际应用中很方便。
关键词:AT89C52单片机;PWM;直流电机调速;LED显示0. 前言直流电动机具有优良的调速特性,调速平滑,方便,调速范围广,过载能力大,能承受频繁的冲击负载,可实现频繁的无级快速起动、制动和反转;能满足生产过程中自动化系统各种不同的特殊运行要求。
电动机调速系统采用微机实现自动控制,是电气传动发展的主要方向之一。
采用微机控制后,整个调速系统体积小、结构简单、可靠性高、操作维护方便,电动机稳态运转时转速精度可达到较高水平,静动态各项指标均能较好地满足工业生产中高性能电气传动的要求。
本文介绍了基于单片机的直流电机PWM调速的基本方法,直流电机调速的相关知识以及PWM调速的基本原理和实现方法。
重点介绍了基于MCS一51单片机的用软件产生PWM信号以及信号占空比调节的方法。
对于直流电机速度控制系统的实现提供了一种有效的途径。
1. 总体方案设计89S52单片机为核心的直流电机控制系统控制简图如图1所示,由软件转换成PWM 信号,并由P3.0、P3.1输出,经驱动电路输出给电机,从而控制电机得电与失电。
软件采用定时中断进行设计。
单片机上电后,系统进入准备状态。
当按动启动按钮后,根据P3.0为高电平实现电机正转,P3.1为高电平时实现电机反转。
根据不同的加减速按钮,调整P3.0/ P3.1输出高低电平时的预定值,从而可以控制P3.0/ P3.1输出高低电平时的占空比,进而控制电压的大小。
控制程序应用于电机的加减速。
在电动机驱动信号方面,我们采用了占空比可调的周期矩形信号控制。
脉冲频率对电动机转速有影响,脉冲频率高连续性好,但带带负载能力差脉冲频率低则反之。
经实验发现,脉冲频率在40Hz以上,电动机转动平稳,但加负载后,速度下降明显,低速时甚至会停转;脉冲频率在10Hz以下,电动机转动有明显跳动现象。
实验证明,脉冲频率在15Hz-30Hz时效果最佳。
而具体采用的频率可根据个别电动机性能在此范围内调节。
通过 P3.0输入高电平信号P3.1输入低电平与P3.0输入低电平P3.1输入信号分别实现电动机的正转与反转功能。
通过对信号占空比的调整来对直流电机进行调节。
图1 系统硬件框图2. 硬件电路设计由单片机硬件设计原理可知:(1)尽可能采用功能强的芯片,以简化电路;(2)留有余地。
在设计硬件电路时,要考虑到将来修改、扩展的方便。
2.1 单片机最小系统的设计单片机最小系统:所谓最小系统就是指由单片机和一些基本的外围电路所组成的一个可以工作的单片机系统。
一般来说,它包括单片机,晶振电路和复位电路。
2.1.1 单片机AT89S52AT89S52 8位单片机是MSC-51®系列产品的升级版,有世界著名半导体公司ATMEL在购买MSC-51®设计结构后,利用自身优势技术——(掉电不丢数据)闪存生产技术对旧技术进行改进和扩展,同时使用新的半导体生产工艺,最终得到成型产品。
与此同时,世界上其他的著名公司也通过基本的51内核,结合公司自身技术进行改进生产,推广一批如51F020等高性能单片机。
AT89S52片内集成256字节程序运行空间、8K字节Flash存储空间,支持最大64K外部存储扩展。
根据不同的运行速度和功耗的要求,时钟频率可以设置在0-33M之间。
片内资源有4组I/O控制端口、3个定时器、8个中断、软件设置低能耗模式、看门狗和断电保护。
可以在4V到5.5V宽电压范围内正常工作。
不断发展的半导体工艺也让该单片机的功耗不断降低。
同时,该单片机支持计算机并口下载,简单的数字芯片就可以制成下载线,仅仅几块钱的价格让该型号单片机畅销10年不衰。
根据不同场合的要求,这款单片机提供了多种封装,本次设计根据最小系统有时需要更换单片机的具体情况,使用双列直插DIP-40的封装。
DIP-40封装89S52引脚图如图2所示。
图2 DIP-40封装89S52引脚图2.1.2 复位电路及时钟电路复位电路和时钟电路是维持单片机最小系统运行的基本模块。
复位电路通常分为两种:上电复位和手动复位,如图3,图4所示。
图3上电复位图4手动复位有时系统在运行过程中出现程序跑飞的情况,在程序开发过程中,经常需要手动复位。
所以本次设计选用手动复位。
高频率的时钟有利于程序更快的运行,也有可以实现更高的信号采样率,从而实现更多的功能。
但是告诉对系统要求较高,而且功耗大,运行环境苛刻。
考虑到单片机本身用在控制,并非高速信号采样处理,所以选取合适的频率即可。
合适频率的晶振对于选频信号强度准确度都有好处,本次设计选取12.000M无源晶振接入XTAL1和XTAL2引脚。
并联2个30pF陶瓷电容帮助起振。
最小系统如图5所示。
图5 最小系统2.2 直流电机驱动电路设计由于单片机P3口输出的电压最高才有5V,难以直接驱动直流电机。
所以我们需要使用恒压恒流桥式2A驱动芯片L298N来驱动电机。
L298N可接受标准TTL逻辑电平信号VSS ,VSS可接4.5~7V电压。
4脚VS接电源电压,VS电压范围VIH为+2.5~46V。
输出电流可达2.5A,可驱动电感性负载。
1脚和15脚下管的发射极分别单独引出以便接入电流采样电阻,形成电流传感信号。
L298可驱动2个电动机,OUT1,OUT2和OUT3,OUT4之间可分别接电动机,本实验装置我们选用驱动一台电动机。
5,7,10,12脚接输入控制电平,控制电机的正反转。
EnA,EnB接控制使能端,控制电机的停转。
同时需要加四个二极管在电机的两端,防止电机反转的时候产生强大的冲击电流烧坏电机。
具体驱动电路如图6所示。
图6 驱动电路2.3 显示模块设计在本设计课题中采用的是7段4位共阳极LED 数码管,它的引脚图如图7所示。
图7 7段4位共阳极LED 数码管引脚图 7段LED 数码管是利用7个LED (发光二极管)外加一个小数点的LED 组合而成的显示设备,7段数码管分共阴和共阳两种显示方式,本设计中采用共阳极显示器。
共阳极显示器的发光二极管的阳极连接在一起,当公共阳极接电源+5V 时,当某个发光二极管的阴极接低电平时,发光二极管被点亮,相应的段被显示。
通常将控制发光二极管发光的8位字节数据编码称为LED显示的段选码,要构成多位LED显示时,除需要段选线外,还需要位选线,以确定段选码对应的显示位,位选线控制第几个LED显示。
段选线控制显示字形。
8个阴极分别与8个限流电阻相连,在接到相应的电路中(发光二极管的工作电流选取在10-20ma,限流电阻太大,数码管会太亮),其连接图如图8所示。
