《电机及拖动》复习题1、单叠绕组的支路数与电机的极数相等2、并励直流发电机自励建压的条件是主磁路存在剩磁 ;并联在电枢两端的励磁绕组极性要正确 ;使励磁电流产生的补充磁通方向与剩磁磁通方向相同 ; 励磁回路的总电阻必须小于临界电阻。
3、直流发电机的绕组常用的有叠绕组)和(波绕组两种形式,若要产生大电流,绕组常采用叠绕组。
4、直流电机电枢导体中的电势和电流是交流5、直流发电机电磁转矩的方向和电枢旋转方向相反,直流电动机电磁转矩的方向和电枢旋转方向相同。
6、直流电机电枢反应的定义是电枢磁动势对励磁磁动势的作用,当电刷在几何中线时,电动机产生交磁性质的电枢反应,其结果使气隙磁场产生畸变和对主磁场起附加去磁作用,物理中性线朝电枢旋转方向偏移。
7、直流电机的励磁方式有他励、并励、串励和复励四种形式。
8、直流发电机的额定功率是指线端输出的电功率9、单波绕组的支路数是 210E a〈U 时为电动机状态,当E a〉U 时为发电机状态。
11、直流电机电枢绕组的感应电势与电机的转速成12、单迭和单波绕组,极对数均为p时,并联支路数分别是2p ,2 。
13、直流电机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。
14、直流电机的电磁转矩与电枢电流成正比15、并励直流发电机正转时能自励,反转时不能自励。
16、直流电动机弱磁调速,理想空载转速变大,机械特性曲线的斜率变软。
17、他励直流电动机的固有机械特性是指在 U=UN、φ=ΦN ,R=Ra条件下, n 和Tem 的关系。
18、拖动恒转转负载进行调速时,应采降压或电枢回路串电阻调速方法,而拖动恒功率负载时应采用弱磁调速方法。
19、直流电动机不能20、直流电动机一般采用在电枢回路中串电阻和降压的方法起动,起动电流限制为额定电流的 1.5~2.0。
21、直流电动机的起动方法有降压起动和电枢回路串电阻起动。
22、在电枢回路中串电阻调速,理想空载转速不变,机械特性曲线的斜率增大。

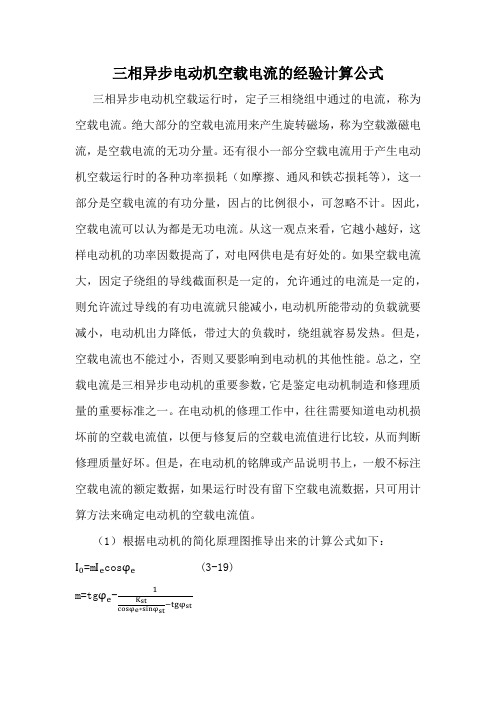

三相异步电动机空载电流的经验计算公式三相异步电动机空载运行时,定子三相绕组中通过的电流,称为空载电流。
绝大部分的空载电流用来产生旋转磁场,称为空载激磁电流,是空载电流的无功分量。
还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗(如摩擦、通风和铁芯损耗等),这一部分是空载电流的有功分量,因占的比例很小,可忽略不计。
因此,空载电流可以认为都是无功电流。
从这一观点来看,它越小越好,这样电动机的功率因数提高了,对电网供电是有好处的。
如果空载电流大,因定子绕组的导线截面积是一定的,允许通过的电流是一定的,则允许流过导线的有功电流就只能减小,电动机所能带动的负载就要减小,电动机出力降低,带过大的负载时,绕组就容易发热。
但是,空载电流也不能过小,否则又要影响到电动机的其他性能。
总之,空载电流是三相异步电动机的重要参数,它是鉴定电动机制造和修理质量的重要标准之一。
在电动机的修理工作中,往往需要知道电动机损坏前的空载电流值,以便与修复后的空载电流值进行比较,从而判断修理质量好坏。
但是,在电动机的铭牌或产品说明书上,一般不标注空载电流的额定数据,如果运行时没有留下空载电流数据,只可用计算方法来确定电动机的空载电流值。
(1)根据电动机的简化原理图推导出来的计算公式如下:I0=m I e cosφe (3-19)m=tgφe-1K st−tgφstcosφe∗sinφstsinφst=√1−(2cosφe∗K mK st )2式中I0——电动机的空载电流,A;I e——电动机的额定电流,A;cosφe——额定功率因数;φe——额定功率因数角;φst——起动功率因数角;tgφe——对应于角φe的正切;tgφst——对应于角φst的正切;sinφst——对应于角φst的正弦;K st——起动电流倍数,即起动电流与额定电流之比;K M——起动转矩倍数,即起动转矩与额定转矩之比。
此公式计算所需用的原始参数(产品目录的数据)太多,且不易获得;再就是计算麻烦、费时。
任务3.2三相异步电动机的等效电路一、学习目的与要求1.分析三相异步电动机空载运行特征、空载运行参数和空载等效电路。
2.三相异步电动机负载运行参数、负载运行T型等效电路和平衡方程式。
二、学习方法1.学习本课程,首先要精读教材和讲义,了解三相异步电动机空载和负载运行的特征。
2. 充分利用学习资源,对三相异步电动机空载和负载的电路进行分析,进而掌握两个运行方式的特征。
三、授课内容1、三相异步电动机空载运行三相异步电动机的定子和转子之间只有磁的耦合,没有电的直接联系,它是靠电磁感应作用,将能量从定子传递到转子。
这一点和变压器完全相似。
三相异步电动机的定子绕组相当于变压器的一次绕组,转子绕组那么相当于变压器的二次绕组。
因此,分析变压器内部电磁关系的根本方法也同样适用于异步电动机。
三相异步电动机定子绕组接在对称的三相电源上,转子轴上不带机械负载的运行称空载运行。
空载运行的特点:异步电动机空载运行时,由于轴上不带机械负载,其转速很高,接近同步转速,即n≈n1,s很小。
此时定子旋转磁场与转子之间的相对切割速度几乎为0,于是转子的感应电动势E2≈0,转子的电流I2≈0,转子磁动势F2≈0。

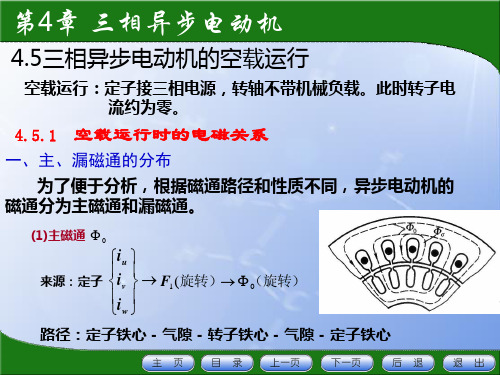

〔1〕主漏磁通的分布当三相异步电动机定子绕组通入三相对称交流电时,将产生旋转磁动势,该磁动势产生的磁通绝大局部穿过气隙,并同时交链于定转子绕组,这局部磁通称为主磁通。
主磁通的路径为:定子铁心→气隙→转子铁心→气隙→定子铁心,构成闭合回路。
主磁通同时交链定转子绕组并在其中分别产生感应电动势。
由于异步电动机的转子绕组为三相或多相短路绕组,在转子的感应电动势的作用下,转子绕组中有电流产生,转子电流与定子磁场相互作用产生电磁转矩,实现异步电动机的机电能量转换。
除主磁通外的磁通称为漏磁通,包括定子绕组的槽部漏磁通和端部漏磁通等,漏磁通沿磁阻很大的空气隙形成闭合回路,因此它比主磁通小很多。
漏磁通仅在定子绕组中产生漏磁感应电动势,不起能量转换的媒介作用,只起电抗压降的作用。
电机与变压器试题+答案一、单选题(共62题,每题1分,共62分)1.变压器不可以变换交流电的()。
A、频率B、电流大小C、不确定D、电压大小正确答案:A2.需停电后才能调整分接头电压的称();可以带电调整分接头电压的称()。
A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案:B3.三相六极异步电动机,接到频率为50Hz的电网上额定运行时,其转差率SN=0.04,额定转速为()转/分。
A、0B、40C、1000D、960正确答案:D4.在变压器中,仅与一次绕组交链的磁通为()。
A、主磁通B、不确定C、漏磁通正确答案:C5.变压器负载为纯电阻时,负载电流增大,二次侧输出电压将()。
A、下降B、上升C、不变D、以上都有可能正确答案:A6.单相异步电动机改变转向的具体方法是()。
A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案:B7.铜损耗随着()的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案:C8.常用的无励磁调压分接开关的调节范围为额定输出电压的()。
A、±5%B、±10%C、±5%正确答案:A9.三相异步电动机反接制动时,速度接近零时要立即断开电源,否则电动机会()。
A、短路B、反转C、烧坏D、飞车正确答案:B10.改变三相异步电动机转向的方法是( )。
A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案:B11.三相异步电动机工作时,转子绕组中流过的是()。
A、交流电B、无线电C、脉冲电D、直流电正确答案:A12.()是三相共用一个铁心的变压器,三相之间既有电的联系,又有磁的联系。
A、三相组式变压器B、单相变压器C、三相心式变压器正确答案:C13.一台三相变压器的联接组别为Y,y0,其中“Y”表示变压器的()。
合成氨电气题库选择题1. 为了提高设备的功率因数,可采用措施降低供用电设备消耗的( B )。
(A)有功功率 (B)无功功率 (C)电压 (D)电流2. 适用于电机容量较大且不允许频繁启动的降压启动方法是( B )。
(A)星-三角 (B)自耦变压器 (C)定子串电阻 (D)延边三角形3. 为了提高设备的功率因数,常在感性负载的两端( B )。
(A)串联电容器 (B)并联适当的电容器 (C)串联电感 (D)并联适当的电感4. 直流电动机启动时,启动电流很大,可达额定电流的( C )倍。
(A)4-7 (B)2-25 (C)10-20 (D)5-65. 不会造成交流电动机绝缘被击穿的原因是( A )。
(A)电机轴承内缺乏润滑油 (B)电机绝缘受潮(C)电机长期过载运行 (D)电机长期过压运行6. 在感性负载的两端并联适当的电容器,是为了( D )。
(A)减小电流 (B)减小电压 (C)增大电压 (D)提高功率因数7. 单向半波可控整流电路,变压器次级电压为20V,则整流二极管实际承受的最高反向电压为( B )。
(A)20V (B)202 V (C)18V (D)9V8. 检修接触器,当线圈工作电压在( A )%UN以下时交流接触器动铁心应释放,主触头自动打开切断电路,起欠压保护作用。
(A)85 (B)50 (C)30 (D)909. 在中、小型电力变压器的定期维护中,若发现瓷套管( A ),只需做简单处理而不需更换。
(A)不清洁 (B)有裂纹 (C)有放电痕迹 (D)螺纹损坏10. 直流发电机的电枢上装有许多导体和换向片,其主要目的是( D )。
(A)增加发出的直流电势大小 (B)减小发出的直流电动势大小(C)增加发出的直流电动势的脉动量 (D)减小发出的直流电动势的脉动量11. 油浸式中、小型电力变压器中变压器油的作用是( B )。
(A)润滑和防氧化 (B)绝缘和散热 (C)阻燃和防爆 (D)灭弧和均压12. 单结晶体管触发电路产生的输出电压波形是( D )。
电机及拖动基础复习题一、单项选择题1.直流发电机主磁极磁通产生感应电动势存在于()中。
A.电枢绕组 B.励磁绕组 C.电枢绕组和励磁绕组2.当直流电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时,这时电动机处于( )状态。
A.能耗制动 B.反接制动 C.回馈制动3.三相异步电动机在运行中,把定子两相反接,则转子的转速会()。
A.升高 B.下降一直到停转C.下降至零后再反向旋转 D.下降到某一稳定转速4.一台三相笼型异步电动机的数据为P N = 20kW,U N = 380V,λT=1.15,k i=6,定子绕组为三角形联结。
当拖动额定负载转矩起动时,若供电变压器允许起动电流不超过12I N,最好的起动方法是()。
A.直接起动 B.Y—△降压起动 C.自耦变压器降压起动5.三相绕线转子异步电动机拖动起重机的主钩,提升重物时电动机运行于正向电动状态,若在转子回路串接三相对称电阻下放重物时,电动机运行状态是()。
A.能耗制动运行 B.反向回馈制动运行 C.倒拉反转运行6.直流电动机采用降低电源电压的方法起动,其目的是()。
A.为了使起动过程平稳 B.为了减小起动电流 C.为了减小起动转矩7.三相异步电动机带恒转矩负载运行,如果电源电压下降,当电动机稳定运行后,此时电动机的电磁转矩()。
A.下降 B.增大 C.不变 D.不定8.与固有机械特性相比,人为机械特性上的最大电磁转矩减小,临界转差率没变,则该人为机械特性是异步电动机的()。
A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性9.一台三相异步电动机拖动额定转矩负载运行时,若电源电压下降10%,这时电动机的电磁转矩()。
A.T em=T N B.T em=0.81T N C.T em=0.9T N10.三相异步电动机拖动恒转矩负载,当进行变极调速时,应采用的联结方式为()。
A.Y—YY B.△—YY C.正串Y—反串Y二、填空题11.直流电机的电磁转矩是由_______和_______共同作用产生的。
