10kV终端配电宜用环网柜

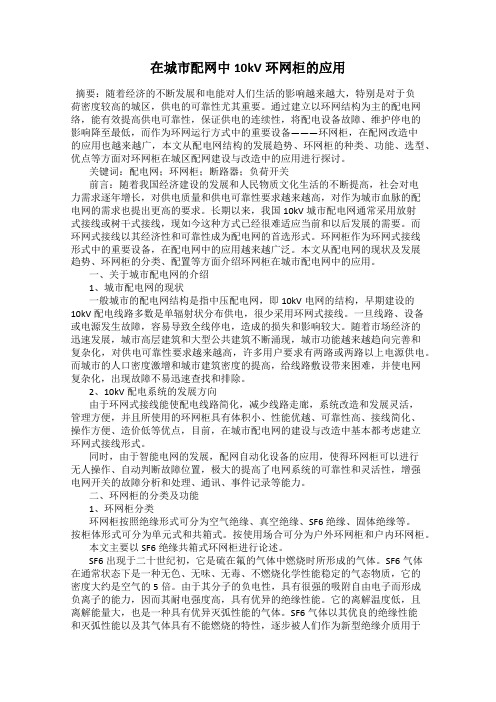

在城市配网中10kV环网柜的应用摘要：随着经济的不断发展和电能对人们生活的影响越来越大，特别是对于负荷密度较高的城区，供电的可靠性尤其重要。

通过建立以环网结构为主的配电网络，能有效提高供电可靠性，保证供电的连续性，将配电设备故障、维护停电的影响降至最低，而作为环网运行方式中的重要设备———环网柜，在配网改造中的应用也越来越广，本文从配电网结构的发展趋势、环网柜的种类、功能、选型、优点等方面对环网柜在城区配网建设与改造中的应用进行探讨。

关键词：配电网；环网柜；断路器；负荷开关前言：随着我国经济建设的发展和人民物质文化生活的不断提高，社会对电力需求逐年增长，对供电质量和供电可靠性要求越来越高，对作为城市血脉的配电网的需求也提出更高的要求。

长期以来，我国10kV城市配电网通常采用放射式接线或树干式接线，现如今这种方式已经很难适应当前和以后发展的需要。

而环网式接线以其经济性和可靠性成为配电网的首选形式。

环网柜作为环网式接线形式中的重要设备，在配电网中的应用越来越广泛。

本文从配电网的现状及发展趋势、环网柜的分类、配置等方面介绍环网柜在城市配电网中的应用。

一、关于城市配电网的介绍1、城市配电网的现状一般城市的配电网结构是指中压配电网，即10kV电网的结构，早期建设的10kV配电线路多数是单辐射状分布供电，很少采用环网式接线。

一旦线路、设备或电源发生故障，容易导致全线停电，造成的损失和影响较大。

随着市场经济的迅速发展，城市高层建筑和大型公共建筑不断涌现，城市功能越来越趋向完善和复杂化，对供电可靠性要求越来越高，许多用户要求有两路或两路以上电源供电。

而城市的人口密度激增和城市建筑密度的提高，给线路敷设带来困难，并使电网复杂化，出现故障不易迅速查找和排除。

2、10kV配电系统的发展方向由于环网式接线能使配电线路简化，减少线路走廊，系统改造和发展灵活，管理方便，并且所使用的环网柜具有体积小、性能优越、可靠性高、接线简化、操作方便、造价低等优点，目前，在城市配电网的建设与改造中基本都考虑建立环网式接线形式。

10KV 高压环网开关柜的型号及优缺点分析摘要：目前10KV高压环网开关柜在应用过程当中，型号不同其特点也存在差异，在具体应用，我们应当对不同的型号和优缺点进行全面分析，掌握 10KV 高压开关柜的特点和应用状态，在实际应用当中有所侧重。

从目前 10KV 高压开关柜的型号来看，主要有XGN、HXGN、JYN、KYN 等型号。

对这几种典型型号进行分析，能够把握开关柜的特点，做到在实际应用过程当中合理选择。

关键词：10KV 高压环网开关柜；型号；优缺点引言从 10KV 高压环网开关柜的应用来看，根据不同的环境和不同的需求，10KV高压开关柜存在多种型号，在应用当中其功能表现和特点也不尽相同，为了提高开关柜的应用效果，我们应当根据 10KV 高压环网开关柜的型号对其进行深入分析，掌握其特点和优势，在实际应用过程当中做好开关柜的选择。

通过对开关柜优缺点的分析，能够把握开关柜的应用情况，做到根据实际需要合理选择。

为此，我们应当重点对几种典型的开关柜进行全面深入的了解和分析。

一、XGN 系列适用范围（一）结构特点XGN 系列是高压环网开关柜的重要型号，其结构特点较为突出，主要是采用了金属封闭箱式结构，整体封闭性较好，安装形式为固体安装，在主回路的系统中设置有隔离室，能够对压力进行释放，各个隔离室具有接地功能并且封闭相对较好。

开关箱的外壳具有较强的防护级别，整体结构完善，能够具有较好的开关控制功能。

从结构形式来看，XGN 系列在结构特点上较为突出，能够具有完善的内部功能和外部的防护能力，在实际应用过程当中效果突出 [1]。

（二）产品型号及含义XGN 在产品型号的划分上面有着明确的规定，x 主要是指箱型开关设备，即指固定式。

n 是指户内装置，后面的序号指的是设计序号，在XGN 标识的后方显示了产品的额定电压、断路器种类，在断路器种类中主要分为真空断路器和少油断路器。

在操作方式上，主要为弹簧操动和电子操动。

从型号标注中我们可以看到，XGN 系列产品型号明确、功能突出、型号标识相对准确，能够根据型号的标识判断出产品的基本功能，在实际使用过程当中应当根据实际需要合理选择。

10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。

其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。

其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。

其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。

而且没有环网柜。

环网柜是一个常规名称，原指用于环网供电的负荷开关柜。

现在经常被认为是负载开关柜的代名词，不管是用于环网供电。

比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。

所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。

负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。

不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。

和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。

负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。

一般只有熔断器保护，没有继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。

环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。

它是环网供电和终端供电的重要开关设备。

10kV环网柜在城市配网中的检修和管理10kV环网柜是城市配网中的重要设备，它承担着将高压电力输送到城市各个角落的重要任务。

为了确保城市电网的稳定运行，对于10kV环网柜的检修和管理工作非常重要。

本文将结合实际情况，从检修和管理两个方面详细介绍10kV环网柜在城市配网中的重要性以及相应的工作方法和措施。

我们来谈谈10kV环网柜在城市配网中的工作重要性。

10kV环网柜作为城市配网系统的重要组成部分，其主要作用是将电力从变电站输送到城市各个变电所或者大型用户处。

它承担着将电力分配到每一个用电终端的任务，因此其工作稳定与否直接关系到城市电网的正常运行。

如果10kV环网柜出现故障，将会对城市的供电造成严重影响，甚至可能引发供电中断，给城市的生产和生活带来不便和损失。

对于10kV环网柜的检修和管理工作必须高度重视。

接下来，我们来谈谈10kV环网柜的检修工作。

检修工作是保障10kV环网柜稳定运行的主要手段之一。

对于10kV环网柜的检修工作应该定期进行。

根据实际情况，一般以半年或者一年为一个周期进行检修。

在检修过程中，应严格按照相关的标准和规定进行操作，对设备的外观、内部零部件、电气连接等方面进行全面检查，发现问题及时予以处理，确保设备处于良好的工作状态。

在检修过程中需要特别关注设备的绝缘状况。

10kV环网柜属于高压设备，其绝缘状况对设备的安全运行至关重要。

在检修工作中需要对设备的绝缘状况进行详细检查，发现问题立即处理。

还需要对设备的油液或者气体进行检测，确保不会因为绝缘油或者气体的问题导致设备的不稳定运行。

在检修过程中还需要对设备的开关机构进行检查和保养。

开关机构是10kV环网柜的重要组成部分，直接关系到设备的操作和控制。

在检修的时候需要对开关机构进行全面检查，包括机械部分的检查、润滑和调整等，确保开关机构的正常运行。

除了定期检修之外，对于设备的日常管理也是非常重要的。

需要加强对设备的运行监测和数据分析。

通过对设备运行数据的监测和分析，可以及时发现设备的异常情况，从而采取相应的措施。

环网型高压开关柜和终端型高压开关柜的区别在哪里（文章主推关键词：高压开关柜、高压环网柜、高压开关柜厂家）一、高压开关柜简介高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。

比较常见的是10kv高压开关柜，主要分为全绝缘充气柜、环网柜、中置柜、空气绝缘环网柜、固体绝缘环网柜等。

高压开关柜具有架空进出线、电缆进出线、母线联络等功能，主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

二、环网型高压开关柜和终端型高压开关柜的用途高压配电系统是通过电缆接入外部10kv高压电源，然后从高压进线柜接入，通过高压出线柜分配到对应的变压器上。

对于比较重要的用电负荷，为了确保供电可靠性，往往会采用环形供电系统。

也就是高压主干线形成一个闭合的环形，电源接入环形的一点，使得出线柜左右两侧都可以接入电源，当一侧出现故障时，另一侧可以继续供电。

根据用途的不同，也就产生了环网型高压开关柜简称高压环网柜，以及终端型高压开关柜也就是出线柜。

高压环网柜结构简单，主要以负荷开关为主开关，起到环网配电的作用。

终端型高压开关柜作为出线柜，结构相对复杂。

三、高压开关柜厂家广东紫光电气有限公司位于东莞市茶山镇，是一家有着18年高压开关柜生产经验的高压开关柜厂家。

紫光电气拥有高压环网柜、全绝缘充气柜、高压中置柜生产能力，同时具备固体绝缘环网柜和空气绝缘环网柜生产资质，是一家产品种类齐全的高压开关柜厂家。

紫光电气同时具备电力工程施工资质，承接东莞电力工程安装。

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

配电系统中10kV环网柜的应用浅述摘要：随着经济的不断发展，各种家用电器方便了人们的日常生活，但是对供电系统的要求也越来越更高。

本文主要论述10kV环网柜的特点及分类和10kV环网柜应用问题和有效措施的内容，以下内容只是个人的一些浅见，希望和大家一起探讨。

关键词：10kV环网柜；特点；问题；措施在我国的城乡电网中，10kV供电系统是一个重要的中低压供电节点，其稳定性直接关系到电力企业的安全供电和电力系统的稳定运行。

随着社会经济的发展，全社会的用电量日益增长，供电系统的可靠性就显得越来越重要。

10kV环网柜作为基础环网柜，具有高效、简便的优势，在城市中应用越来越广泛。

10kV户外共箱式环网柜绝缘性能良好，能很好地适应户外环境，同时运行稳定，操作简便。

一、10kV环网柜的特点及分类环网柜主要指的是一组高压开关设备装在钢板金属柜中或者是将其作为拼装间隔式的环网供电单元的电气设备，也将其称之为环网供电单位，其核心部分主要是熔断器与负荷开关，每个环网柜中具有三到五个总开关盒所形成的灵活连接模式，用来满足不同电力分配网络的节点供电需求，由于电源开关装置以及硬母线被封装于同一个封闭的金属外壳中，其开光通常应用的是三相联动的三工位SF6气体断路器或者是负荷开关，其高性能的弹簧机构能够实现快速分开关运作，一个单独的环网单元主要由TV单位、计量单位、进线单位等不同的母线单元及模块所组成，并可以依据实际应用中的各种不同的应用需求，组合而成各种不同的方案。

10kV环网柜具有如下的基本特点：（1）环网柜可以应用全密封、全绝缘的结构，这使得其能够很好的适应各种户外环境；（2）由于环网柜中各个部件的排列非常的紧凑，这使得其具有重量轻、体积小的特点，这使得其在实际应用中具有很小的土地占用面积，使得土地使用效率明显提升；（3）与其他形式的电气设备部件相比，环网柜的组成比较简单，安装、操作以及维护工作都非常的方便，并且其具有安全、可靠的优点；（4）环网柜的设备端口可见，在操作的过程中，能够快速、准确的确认开关的接触位置，并且有利于相关工作人员的人身安全。

10kV环网柜应用问题及处理措施随着电力行业的发展，越来越多的10kV环网柜被应用于供电系统中。

10kV环网柜在电力系统中具有广泛的应用，能够满足电力系统对电力配电设备的要求，同时也是电力系统的重要组成部分。

然而，在10kV环网柜的应用过程中可能会出现一些问题，本文将介绍10kV环网柜应用问题及处理措施。

10kV环网柜的接地是非常重要的，如果存在接地问题，则可能会对电力系统造成严重的影响。

10kV环网柜应当采用双重接地方式，分别接地于主变、配变的中性点。

在接地过程中，应遵循接地电阻小、接地电阻稳定、接地电源可靠的原则。

二、10kV环网柜的保护问题10kV环网柜作为电力系统的重要配电设备，其保护功能非常重要。

在正常运行中，10kV环网柜应当能够保护电力系统的安全稳定，同时也应能够提供紧急保护功能。

一旦出现故障，10kV环网柜应当能够迅速切除故障，保障电力系统的连续供电。

因此，要保证10kV环网柜的保护设备正常运行，同时也要定期进行检测和维护。

在使用中，10kV环网柜的绝缘性能非常重要。

绝缘问题可能会导致电器设备发生电气故障，严重的甚至会导致火灾等安全事故。

因此，在10kV环网柜的应用过程中，要定期检测和测试其绝缘性能，以保障电力系统的安全稳定。

10kV环网柜的运维也是非常重要的，定期维护和检测可以有效延长其使用寿命，且可以在故障发生之前及时发现并排除隐患。

同时，还要加强对10kV环网柜的使用和管理，规范操作，提高运维人员的综合素质和技能水平，以保证10kV环网柜的正常运行。

综上所述，10kV环网柜在电力系统中的应用非常重要，但是在使用过程中也存在一些问题。

以上给出的问题及措施只是提供了一些参考，实际使用中还需要根据具体情况进行处理和完善。

只有通过不断地学习和实践，才能更好地避免问题和提高电力系统的运行效率和安全性。

一体化智能环网柜在 10kV配网建设中的运用摘要：现代人的工作与生活越来越依赖电力能源，对电力系统供电质量和供电效率提出的要求也相应的越来越高，10kV配网是电力用户与输电网之间的重要枢纽，承担着向电力用户分配电能的作用，为了更好的满足电力用户的电力需求，目前电力企业不断推进智能电网建设，10kV配网逐步向自动化发展，鉴于一体化智能环网柜是10kV配网自动化中的重点设备，本文主要分析传统环网柜的短板和一体化智能环网柜在10kV配网建设中的应用设计与具体应用。

关键词：一体化智能环网柜；10kV配网；技术运用引言随着人工智能和自动化技术的不断完善升级与广泛应用，自动化、智能化已经成为社会各个方面的发展趋势，电力系统更是不能例外，根据目前的实际情况来看，我国的10kV配网自动化进展还比较慢，导致该种现象的原因之一，就是10kV配网中的设备性能存在一定缺陷，以环网柜为例，传统的环网柜不具自动化功能，其灵活性及安全性已经无法满足10kV配网的自动化发展，一体化智能环网柜的出现，实现的配网环网柜的优化升级，深入分析10kV配网建设对一体化智能环网柜的应用，有利于进一步提升10kV配网的自动化水平。

1、配电网的自动化在配网系统中应用自动化技术，相关工作人员则能够凭借通讯及互联网技术有效获取包括配及用户信息，以及地理环境信息等在内的不同数据，进而使配网监督和管控工作的有效性得到大幅度提升，同时还有助于对潜在的安全问题展开准确评估，最终建设成为具备监控和保护等多功能的控制平台。

在这种情况下，不仅仅则能够达到安全和稳定输电的目的，同时还能够使电网管理工作的质量和效率得到相应的提升，并且实现有效的保养成本控制工作。

除此之外，还能够使人力资源利用率得到提高，促进配网工程的长期和健康发展。

通常情况下，自动化配网系统包括以下几个组成部分：（1）主站，（2）配电子站，（3）配电终端。

而通讯技术是否能够得到有效利用，则在很大程度上决定了配网是否能够正常运行。

10kV户外箱式环网柜在电缆线路中的应用一、前言近几年，国家投入巨额资金进行城乡电网改造，然而旧城区配电线路的改造成为棘手的问题症。

旧城区配电线路建设年限较早，建设标准与现代需求相比相对较低下，设备老化严重，迫切要求对原有电力线路进线改造。

但旧城区拥有丰富的历史文化气氛，受架空线路走廊和景观要求限制，很多的电力线路需改造为电缆线路，狭小的街巷缺乏开关站作为负荷分配的转供点，而10kV户外箱式环网柜能在配电节点中起着分支、分段、联络的功能，得到了广泛的应用。

二、环网柜的组成及性能指标10kV户外箱式环网柜，又称环网供电单元(简称环网柜)，每个环网供电单元由3至5路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。

由于开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的三工位SF6负荷开关或断路器，其额定电流为630A，短时耐受电流可达20kA/3S。

由于这种特殊的排列结构，环网柜具有如下特点：1、户外型、全绝缘、全密封结构，能适应任何恶劣环境。

2、体积小、结构轻、结构紧凑，占地小。

3、安装简单，操作方便，安全可靠、免维护。

4、具有电动和手动操作机构，配FTU后即可实现配电自动化。

由于它体积小、技术指标先进，完全可以取代常规的开关站，从而减少占地面积和缩短出线电缆长度，降低整体造价和维护费用，因而广泛应用于工业园区、街道、居民区、繁华商业中心等。

三、环网柜构成的配电环网结构1、配电线路为了满足供电可靠性和电能质量，采用多布点小容量、多分段的环网结构开环运行方式，这也是本地区配电变压器分布的特点，变压器单台容量小，台数多。

2、手拉手开环运行的环网结构图：3、完全取代开关站：开关站典型接线见图2，两回馈线供给两个开关站，构成一个环网。

由图1与图2可以看出，一回馈线供给4个环网柜，其出线路数达到8路，相当于一个2进8出的开关站。

两回馈线构成一个“手拉手”环网，完全满足开关站的转供负荷的功能，而且出线变为分散分布，至每个分支的电缆得到缩短。
