道桥工程测量

道路与桥梁工程测量中常用的仪器1. 激光测距仪激光测距仪又叫激光测距仪表，是一种通过激光束来测量物体距离的仪器。

在道路与桥梁工程测量中，激光测距仪可用于测量建筑物、桥梁和道路等物体的距离、高度和角度。

它可以快速、准确地测量距离，提高测量精度，适用于各种复杂环境下的测量工作。

2. GNSS测量仪GNSS测量仪是一种使用卫星识别技术进行测量的仪器，主要应用于测绘、建筑、土木工程等领域。

在道路与桥梁工程测量中，GNSS测量仪可测量坐标、高度和方向，适用于大面积、长距离的测量任务。

它具有高精度、高效率、操作简便等特点，极大地提高了测量工作的准确性和效率。

3. 激光水准仪激光水准仪是一种通过激光束来测量地面高低差的仪器。

在道路与桥梁工程测量中，激光水准仪可用于测量路面高低差和建筑物墙面的倾斜度等。

它具有高精度、操作简便、测量范围大等特点，可满足各种测量需求。

4. 全站仪全站仪是一种综合测量仪器，具有三角测量、高程测量、方位角测量、坐标测量等多种测量功能。

在道路与桥梁工程测量中，全站仪可广泛应用于各种数据采集和处理工作，可用于测量建筑物、道路、桥梁等物体的坐标、高度和角度等数据。

全站仪具有高精度、多功能等特点，可大大提高测量工作的效率和准确性。

5. 倾角仪倾角仪主要用于测量物体表面的角度和倾斜度，在道路与桥梁工程测量中常用于测量路面和桥梁的坡度、坡率等数据。

倾角仪具有高精度、操作简单等特点，可快速、准确地测量倾角数据，提高测量工作的效率和准确性。

结束语以上就是道路与桥梁工程测量中常用的五种仪器，它们各有特点，可满足各种复杂环境下的测量需求，提高了测量工作的效率和准确性。

在实际操作中，还需要根据测量任务的不同，选择合适的仪器和测量方法，保证测量数据的准确性和可靠性。

桥梁施工测量（一）引言概述：桥梁施工测量是指在桥梁建设过程中，对桥梁各个部位进行测量、检测和监控，确保施工过程的准确性和安全性。

本文将从五个方面介绍桥梁施工测量的相关内容。

正文：一、基础测量1.确定桥梁基本位置：通过使用全站仪或GPS测量方法，确定桥梁的中心位置和桥墩的坐标。

2.标高测量：使用水准仪和高程测量设备，确定桥墩和桥面的高程，以确保桥梁的垂直和平面度。

3.地形测量：利用地面测量仪器，对建桥区域的地势进行测量和绘制，为后续的施工提供基础数据。

4.孔洞测量：通过使用测量仪器，测量孔洞的深度、宽度和位置，以确保桥梁结构的稳定性和安全性。

5.桥墩基础测量：使用测距仪和水平仪等测量设备，对桥墩基础的尺寸和位置进行测量，确保桥墩的稳定性和均衡性。

二、结构测量1.梁段测量：使用全站仪和测量标杆等设备，对桥梁梁段的尺寸、形状和位置进行测量，确保梁段的精确安装。

2.支座测量：通过使用测距仪和水平仪等测量设备，对桥梁支座的位置和高度进行测量，以确保支座的准确安装和调整。

3.拱顶测量：使用全站仪和激光测距仪等设备，对桥梁拱顶的形状和高度进行测量，以确保拱顶的精确施工。

4.墩顶偏移测量：通过使用位移测量仪和测距仪等设备，对桥墩顶部的位移和偏移进行监测，以及时发现和修正施工中的问题。

5.钢筋测量：利用测距仪和钢筋探测仪等设备，对桥梁中的钢筋位置、长度和直径进行测量，以保证钢筋的正确布置和质量。

三、沉降监测1.基准点设定：在施工前确定桥梁的基准点，并在合适的位置上设置测点，用来进行沉降监测。

2.沉降测量：使用沉降仪或位移测量设备，对桥梁的各个部位进行沉降测量，以评估桥梁的变形和稳定性。

3.沉降补偿：通过对测点的实时监测，对沉降情况进行判断，并及时采取补偿措施，以确保桥梁的安全使用。

4.监测报告分析：根据测量数据，编制监测报告，并对桥梁的沉降情况进行分析和评估，为后续施工提供依据。

5.沉降监测记录：对测量数据进行记录和整理，用于日后桥梁的维护和管理。

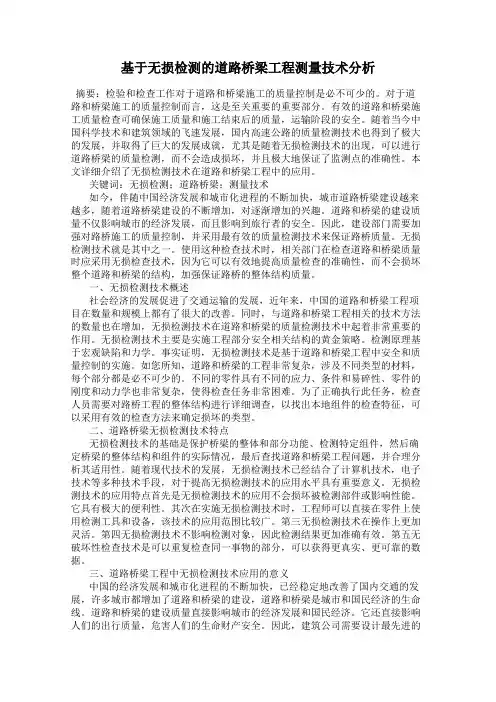

基于无损检测的道路桥梁工程测量技术分析摘要：检验和检查工作对于道路和桥梁施工的质量控制是必不可少的。

对于道路和桥梁施工的质量控制而言，这是至关重要的重要部分。

有效的道路和桥梁施工质量检查可确保施工质量和施工结束后的质量，运输阶段的安全。

随着当今中国科学技术和建筑领域的飞速发展，国内高速公路的质量检测技术也得到了极大的发展，并取得了巨大的发展成就，尤其是随着无损检测技术的出现，可以进行道路桥梁的质量检测，而不会造成损坏，并且极大地保证了监测点的准确性。

本文详细介绍了无损检测技术在道路和桥梁工程中的应用。

关键词：无损检测；道路桥梁；测量技术如今，伴随中国经济发展和城市化进程的不断加快，城市道路桥梁建设越来越多，随着道路桥梁建设的不断增加，对逐渐增加的兴趣。

道路和桥梁的建设质量不仅影响城市的经济发展，而且影响到旅行者的安全。

因此，建设部门需要加强对路桥施工的质量控制，并采用最有效的质量检测技术来保证路桥质量。

无损检测技术就是其中之一。

使用这种检查技术时，相关部门在检查道路和桥梁质量时应采用无损检查技术，因为它可以有效地提高质量检查的准确性，而不会损坏整个道路和桥梁的结构，加强保证路桥的整体结构质量。

一、无损检测技术概述社会经济的发展促进了交通运输的发展，近年来，中国的道路和桥梁工程项目在数量和规模上都有了很大的改善。

同时，与道路和桥梁工程相关的技术方法的数量也在增加，无损检测技术在道路和桥梁的质量检测技术中起着非常重要的作用。

无损检测技术主要是实施工程部分安全相关结构的黄金策略。

检测原理基于宏观缺陷和力学。

事实证明，无损检测技术是基于道路和桥梁工程中安全和质量控制的实施。

如您所知，道路和桥梁的工程非常复杂，涉及不同类型的材料，每个部分都是必不可少的。

不同的零件具有不同的应力、条件和易碎性、零件的刚度和动力学也非常复杂，使得检查任务非常困难。

为了正确执行此任务，检查人员需要对路桥工程的整体结构进行详细调查，以找出本地组件的检查特征，可以采用有效的检查方法来确定损坏的类型。

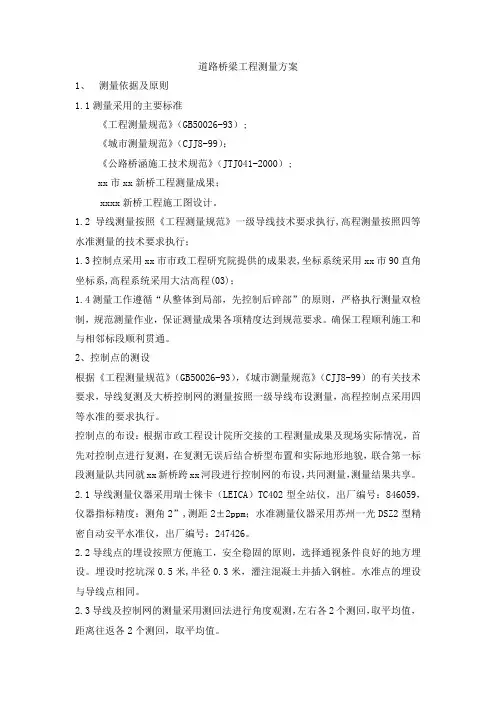

道路桥梁工程测量方案1、测量依据及原则1.1测量采用的主要标准《工程测量规范》（GB50026-93）;《城市测量规范》（CJJ8-99）；《公路桥涵施工技术规范》（JTJ041-2000）;xx市xx新桥工程测量成果；xxxx新桥工程施工图设计。

1.2导线测量按照《工程测量规范》一级导线技术要求执行,高程测量按照四等水准测量的技术要求执行；1.3控制点采用xx市市政工程研究院提供的成果表,坐标系统采用xx市90直角坐标系,高程系统采用大沽高程(03)；1.4测量工作遵循“从整体到局部，先控制后碎部”的原则，严格执行测量双检制，规范测量作业，保证测量成果各项精度达到规范要求。

确保工程顺利施工和与相邻标段顺利贯通。

2、控制点的测设根据《工程测量规范》（GB50026-93），《城市测量规范》（CJJ8-99）的有关技术要求，导线复测及大桥控制网的测量按照一级导线布设测量，高程控制点采用四等水准的要求执行。

控制点的布设：根据市政工程设计院所交接的工程测量成果及现场实际情况，首先对控制点进行复测，在复测无误后结合桥型布置和实际地形地貌，联合第一标段测量队共同就xx新桥跨xx河段进行控制网的布设，共同测量，测量结果共享。

2.1导线测量仪器采用瑞士徕卡（LEICA）TC402型全站仪，出厂编号：846059，仪器指标精度：测角2”,测距2±2ppm；水准测量仪器采用苏州一光DSZ2型精密自动安平水准仪，出厂编号：247426。

2.2导线点的埋设按照方便施工，安全稳固的原则，选择通视条件良好的地方埋设。

埋设时挖坑深0.5米,半径0.3米，灌注混凝土并插入钢桩。

水准点的埋设与导线点相同。

2.3导线及控制网的测量采用测回法进行角度观测，左右各2个测回，取平均值，距离往返各2个测回，取平均值。

2.4高程测量采用黑红双面水准尺,按四等水准测量标准执行。

在跨xx河段采用全站仪进行三角高程测量，跨河段分时间段多次测量，高差取平均值。

GPS-RTK在道桥施工测量放样中的应用摘要：在现代道路桥梁施工中，测量放样的关键地位不言而喻，如何有效运用GPS-RTK技术全面提升测量放样的整体效果，成为道路桥梁工程施工中的重要课题。

基于此，本文首先介绍了GPS-RTK技术的原理，分析了道桥施工测量放样中GPS-RTK技术的多方面优势，并结合相关实践经验，分别从测量控制、绘制大比例地形图以及道路初勘测等多个角度与方面，探讨了GPS-RTK在道桥施工测量放样中的应用方法，阐述了个人对此的几点浅见。

关键词：GPS-RTK；道桥施工；测量放样；应用方法引言：随着现代道路桥梁施工要求的不断提高，GPS-RTK技术的应用同样面临着崭新局面。

当前形势下，有必要从道路桥梁工程项目的客观实际出发，细化完善技术的应用流程与规则，强化GPS-RTK技术应用的过程控制，不断提升道路桥梁施工测量实效性。

本文就此展开了探讨。

1 GPS-RTK技术简述道路桥梁工程是现代经济社会体系中的重要基础设施，在改进优化道路交通条件，密切区域性经济贸易往来等方面具有积极作用。

为充分做好道路桥梁工程规划建设，应首先做好工程测量放样，为后续各项施工环节的顺利有序推进提供基础数据参考。

GPS-RTK技术充分整合了全球定位系统和动态定位系统的双重优势，可通过控制点动态监测目标区域与对象的地理位置信息，生成高精度的立体三维图。

在现代道路桥梁工程施工中，GPS-RTK技术的关键优势极为突出，其突破了传统测量放样技术方法在时间与空间等方面的局限性，可完成特定环境下的长线程测量任务，具有高效、精准、快速等优势特点，有助于全面满足道路桥梁工程施工的现代化发展需求。

GPS-RTK技术在道路桥梁施工中的运用，为该行业高质量发展赋予了崭新活力，推动着道桥工程建设事业的现代化发展。

在GPS-RTK技术的支持作用下，道路桥梁施工可全面获取有价值的空间位置信息，为道桥施工方案的制定提供基础性依据，有效解决施工规划等方面的难点问题。

浅谈道路与桥梁工程检测技术摘要：随着时代的发展，我国综合实力与社会经济水平的提高，带动着我国城市化建设水平的提高，而道路桥梁工程作为现代城市运转的重要环节，对城市的进一步发展有着极大影响，因此，相关单位与人员在对道路桥梁工程进行施工的过程中，需要加强现代先进技术与设备的应用，强化提高工程施工水平，同时制定科学完善的监管制度，以此来对工程自身进行检测，避免工程问题的出现。

关键词：道路；桥梁；工程；检测技术随着社会的发展，道路桥梁建设项目日益增多，无论是在便利人们出行、密切区域联系方面，还是在推动区域经济发展方面，道桥工程都发挥着重要的作用。

因此，下面就道桥工程的检测技术要点及其应用进行分析，以便更好地提高道桥工程的质量。

一、道路桥梁工程检测的具体概念所谓道路桥梁工程检测主要是指在现代道路桥梁工程施工建设的过程中，为了对工程质量进行保障，施工单位及人员需要通过设定参数、工程施工审核及质量监管等过程，并借助现代化先进技术与设备，对工程进行充分检测，以此来避免工程问题的出现；同时，相关单位与人员还需要对砂石等施工材料以及施工设备与方法等方面进行相应的检测，以此来保障道路桥梁工程能够顺利的完成施工建设；而当工程竣工并投入使用之后，相关单位同样需要定期对其进行检测、维修及保养，促使工程项目能够长久、稳定的服务于人们日常生活[1]。

二、当前道路与桥梁在使用中常出现的问题（一）设计方案的不合理每一项工程在施工之前都必须设计出合理的设计方案，经过仔细地审查之后，才能将其作为工程的设计方案。

就实际情况来看，还是经常出现设计方案不合理的情况。

设计方案设计的不到位，施工与技术上很难实现一致，整体的施工规划方案也不明确，以致在施工的过程中出现问题，进而影响到后期道路桥梁的使用。

（二）道路与桥梁建成初期的保养不当道路与桥梁建成完工之后，需要过一段时间才可以投入使用。

这段时间的保养效果直接关系到后期道路与桥梁的使用效果。

这个阶段的道路与桥梁特别容易出现比较严重的病害，此时的病害没有及时处理好，由此遗留下的危害就更大，甚至会降低道路与桥梁的承载力。

桥梁施工测量主要有哪些工作（一）引言概述：桥梁施工测量是指在桥梁建设过程中进行的各项测量工作，旨在确保桥梁的建设和施工工艺符合设计要求，保证桥梁的安全性和稳定性。

本文将对桥梁施工测量的主要工作进行详细介绍。

正文：一、地形测量1.收集相关地形资料，包括地形图、地貌图等。

2.进行现场实地勘测，获取桥梁建设区域的地形数据，如高程、坡度、地貌等。

3.绘制详细的地形图，为后续的施工测量提供基础数据。

二、控制测量1.通过全站仪或经纬仪等仪器，在施工现场确定控制点的位置和坐标。

2.进行控制点的高程测量，确保控制点与设计要求的高程一致。

3.建立桥梁测量坐标系，确定测量基准。

三、桥梁尺寸测量1.根据施工图纸，测量桥梁各构件的尺寸，包括梁长、梁宽、墩高等参数。

2.测量桥梁各构件的位置，确定它们在施工过程中的精确位置。

3.测量桥梁的横断面形状，确保符合设计要求。

四、变形监测1.在桥梁施工过程中，对桥梁进行定期的变形监测。

2.采用测量仪器对桥梁的位移、变形进行实时监测，发现问题及时处理。

3.监测桥梁的沉降、倾斜等变形情况，确保桥梁的稳定性和安全性。

五、质量检测1.对施工材料进行抽样检测，确保符合设计要求和标准。

2.对桥梁的建设过程进行质量检测，包括浇筑混凝土的强度、梁体的垂直度等。

3.对施工中的关键工序进行质量把关，确保桥梁的施工质量符合要求。

总结：桥梁施工测量是确保桥梁建设符合设计要求的重要环节。

通过进行地形测量、控制测量、桥梁尺寸测量、变形监测和质量检测，能够保证桥梁的安全稳定。

这些工作在桥梁施工过程中扮演着重要角色，为桥梁的顺利建设提供了科学依据。
