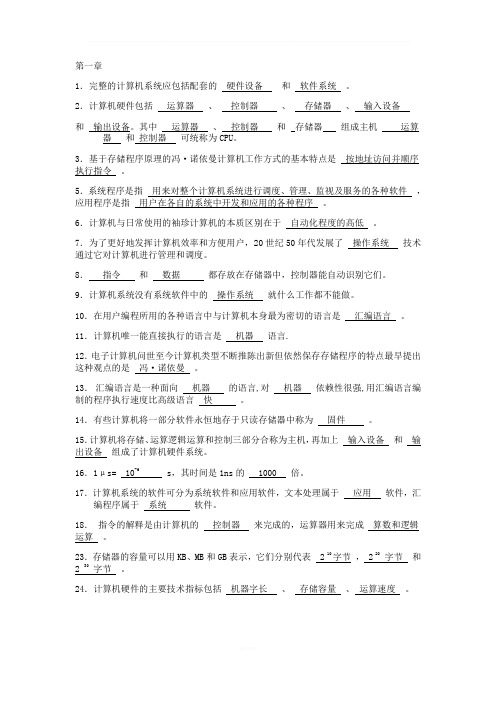

计算机填空题_
1．完整的计算机系统应包括配套的硬件设备和软件系统。
2．计算机硬件包括运算器、控制器、存储器、输入设备和输出设备。
其中运算器、控制器和存储器组成主机运算器和控制器可统称为CPU。
3．基于存储程序原理的冯·诺依曼计算机工作方式的基本特点是按地址访问并顺序执行指令。
5．系统程序是指用来对整个计算机系统进行调度、管理、监视及服务的各种软件，应用程序是指用户在各自的系统中开发和应用的各种程序。
6．计算机与日常使用的袖珍计算机的本质区别在于自动化程度的高低。
7．为了更好地发挥计算机效率和方便用户，20世纪50年代发展了操作系统技术通过它对计算机进行管理和调度。
8．指令和数据都存放在存储器中，控制器能自动识别它们。
9．计算机系统没有系统软件中的操作系统就什么工作都不能做。
10．在用户编程所用的各种语言中与计算机本身最为密切的语言是汇编语言。
11．计算机唯一能直接执行的语言是机器语言.12．电子计算机问世至今计算机类型不断推陈出新但依然保存存储程序的特点最早提出这种观点的是冯·诺依曼。
13．汇编语言是一种面向机器的语言,对机器依赖性很强,用汇编语言编制的程序执行速度比高级语言快。
14．有些计算机将一部分软件永恒地存于只读存储器中称为固件。
15．计算机将存储、运算逻辑运算和控制三部分合称为主机，再加上输入设备和输出设备组成了计算机硬件系统。
16．1μs= 10-6 s，其时间是1ns的 1000 倍。
17．计算机系统的软件可分为系统软件和应用软件，文本处理属于应用软件，汇编程序属于系统软件。
18．指令的解释是由计算机的控制器来完成的，运算器用来完成算数和逻辑运算。
23．存储器的容量可以用KB、MB和GB表示，它们分别代表 2 10字节， 2 20字节和2 30字节。
24．计算机硬件的主要技术指标包括机器字长、存储容量、运算速度。
1. 1946年研制成功的第一台电子计算机称为 ENIAC 。
3. 集成电路的发展，到目前为止，依次经历了小规模集成（SSI）、规模集成（MSI）、大规模集成（LSI）和超大规模集成（VLSI）四个阶段。
2012计算机系统结构核心概念
4. CISC：复杂指令集计算机
5. RISC：精简指令集计算机
6. Multicore microprocessor（多处理器核）处理器核和其他应用相关的硬件整合，构建一个单一的芯片。
7. Operating system（操作系统）：计算机资源管理程序。为运行在该计算机上的应用程序服务。
39. Spatial locality：时间局部性，如果某个数据项被引用，那么可能很快再次被引用。
40. Temporal locality：空间局部性，如果某个数据项被引用，那么与它地址相近的数据项可能很快会被引用。
41. hit rate：命中率，在高速缓存中找到目标数据的存储访问的比例。
35. VIEW：
36. Superscalar：超标量，一种高级流水线技术，可以使每个周期处理器能执行的指令数多于一条。
37. out-of-order execution：乱序执行，在基于流水线的执行过程中，一条由于某种原因阻塞的指令不会造成后面的指令等待的过程。
第五章
38. Memory hierarchy：存储器层次结构，一种使用多层存储器的结构（存储器离CPU越远，容量越大而访问时间就越长）。
42. miss rate：缺失率，层次结构存储器中不在某层出现的存储访问比例。
43. hit time：命中时间，访问存储器某层所需要时间，包括判断访问是否命中所需要的时间。
44. miss penalty：缺失损失，从底层将块取入该层所需要的时间，包括访问块，向上逐层传输块直至将数据块放入发生缺失的那一层所需要的时间。
58. Compulsory miss：强制缺失，也称冷启动缺失，对从没在高速缓存中出现过的块第一次进行访问引起的缺失。
5. RISC：精简指令集计算机
6. Multicore microprocessor（多处理器核）处理器核和其他应用相关的硬件整合，构建一个单一的芯片。
7. Operating system（操作系统）：计算机资源管理程序。为运行在该计算机上的应用程序服务。
39. Spatial locality：时间局部性，如果某个数据项被引用，那么可能很快再次被引用。
40. Temporal locality：空间局部性，如果某个数据项被引用，那么与它地址相近的数据项可能很快会被引用。
41. hit rate：命中率，在高速缓存中找到目标数据的存储访问的比例。
35. VIEW：
36. Superscalar：超标量，一种高级流水线技术，可以使每个周期处理器能执行的指令数多于一条。
37. out-of-order execution：乱序执行，在基于流水线的执行过程中，一条由于某种原因阻塞的指令不会造成后面的指令等待的过程。
第五章
38. Memory hierarchy：存储器层次结构，一种使用多层存储器的结构（存储器离CPU越远，容量越大而访问时间就越长）。
42. miss rate：缺失率，层次结构存储器中不在某层出现的存储访问比例。
43. hit time：命中时间，访问存储器某层所需要时间，包括判断访问是否命中所需要的时间。
44. miss penalty：缺失损失，从底层将块取入该层所需要的时间，包括访问块，向上逐层传输块直至将数据块放入发生缺失的那一层所需要的时间。
58. Compulsory miss：强制缺失，也称冷启动缺失，对从没在高速缓存中出现过的块第一次进行访问引起的缺失。
L07-Memory Hierarchy 体系结构第七章
i：
2018/11/21
j
m位
17
映象规则
3. 组相联映象：主存中的每一块可以被放置到 Cache中唯一的一个组中的任何一个位置。举例。 组相联是直接映象和全相联的一种折衷 组的选择常采用位选择算法 若主存第i 块映象到第k 组，则:
k＝i mod（G） （G为Cache的组数） 设G＝2g，则当表示为二进制数时，k 实 际上就是i 的低 g 位：
2018/11/21 13
Memory Hierarchy: Terminology 术语
• Hit 命中: data appears in some block in the upper level (example: Block X)
– Hit Rate: the fraction of memory access found in the upper level – Hit Time: Time to access the upper level which consists of RAM access time + Time to determine hit/miss
2018/11/21 16
映象规则
1. 全相联映象：主存中的任一块可以被放置到 Cache中 的任意一个位置。 举例
对比：阅览室位置 ── 随便坐 特点：空间利用率最高，冲突概率最低，实现最复杂。
2. 直接映象：主存中的每一块只能被放置到 Cache中唯 一的一个位置。 举例
对比：阅览室位置 ── 只有一个位置可以坐 特点：空间利用率最低，冲突概率最高，实现最简单。 对于主存的第i 块，若它映象到Cache的第j 块，则: j＝i mod (M ) （M为Cache的块数） 设M＝2m，则当表示为二进制数时，j 实际上就是I 的低m 位：
02325计算机系统结构复习资料
第一章计算机系统结构的基本概念从处理数据的角度看，并行级别有位串字串，位并字串，位片串字并，全并行。
位串字串和位并字串基本上构成了SIMD。
位片串字并的例子有：相联处理机STARAN，MPP。
全并行的例子有：阵列处理机ILLIACIV。
