当前位置：文档之家 › 纳米硫化锌的研究进展

纳米硫化锌的研究进展

  • 格式：ppt
  • 大小：443.50 KB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

纳米硫化锌行业市场现状分析及未来三到五年发展趋势报告

纳米硫化锌行业市场现状分析及未来三到五年发展趋势报告

纳米硫化锌行业市场现状分析及未来三到五年发展趋势报告Zinc sulfide nanoparticles have gained significant attention in recent years due to their unique properties and wide-ranging applications in various industries. The market for zinc sulfide nanoparticles is currently witnessing robust growth, driven by their use in optoelectronics, pigments, and as a precursor in the synthesis of other nanomaterials.The growing demand for zinc sulfide nanoparticles in the optoelectronics industry, particularly in the production of light-emitting diodes (LEDs) and solar cells, has been a major factor contributing to the market's expansion. These nanoparticles exhibit excellent luminescent properties, making them a preferred choice for optoelectronic applications. Furthermore, their use as a phosphor material in LEDs has propelled their market demand significantly.In the pigment industry, zinc sulfide nanoparticles are extensively utilized as a white pigment due to their high refractive index and excellent optical properties. Thesenanoparticles are employed in a wide array of applications, including coatings, plastics, and ceramics, thus driving their market growth.Looking ahead, the market for zinc sulfide nanoparticles is expected to continue its upward trajectory over the next three to five years. The increasing focus on renewable energy sources and the growing adoption of LEDs in lighting and display technologies are anticipated to drive the demand for zinc sulfide nanoparticles in the optoelectronics sector. Additionally, the expanding use of zinc sulfide nanoparticles in the healthcare and biomedical fields for imaging and diagnostic applications is poised to contribute to market growth.Moreover, advancements in nanotechnology and the continuous research and development efforts aimed at enhancing the properties and functionalities of zinc sulfide nanoparticles will further fuel market expansion. As a result, manufacturers and suppliers in the zinc sulfide nanoparticle industry are likely to witness promising opportunities for growth and innovation in the coming years.Overall, the current market scenario for zinc sulfide nanoparticles is optimistic, and the future outlook appears promising, with sustained demand across diverse industries and continued technological advancements shaping the development trends in the industry.纳米硫化锌颗粒由于其独特的性能和在各个行业的广泛应用而在近年来受到了广泛关注。

纳米硫化锌的研究进展

纳米硫化锌的研究进展

溶胶- 凝胶法
溶胶－凝胶法是采用金属有机化合物为前驱体 ，经过化合或水解、缩聚而成溶胶、凝胶，再经 干燥、研磨形成粉体的方法。该方法具有产品纯 度高，均匀性好等优点。实验用叔丁醇锌溶于甲 苯作为前驱体，在室温下通入H2S，得到淡黄色的 凝胶，加热干燥制备出纳米ZnS 粉体。
反相胶束法
油包水微乳液中反相胶束的微液滴是一种特 殊的纳米空间。该体系热力学稳定，适当条件下 具有保持稳定尺寸的能力，即自组装特性。以此 为反应场，进行各种特定的反应，可以制得纳米 级粒子。实验用硫化钠溶液和硝酸锌溶液分别加 入适量的GSG 并加入油相正己/ 庚烷，在磁力搅拌 下再加入一定量助表面活性剂正丁醇形成均匀透 明的反胶团溶液，将两种反胶团溶液混合搅拌， 经过洗涤干燥得到纳米ZnS 粉体。
5 其他方面的应用
纳米ZnS具有气敏性,对低浓度的还原性较强的 H2S有很高的灵敏度，对其他还原性相对较弱的气 体的灵敏度较低。因此，抗干扰能力强,有很好的 应用前景。纳米硫化锌作为助燃剂能明显提高重 油、煤、水三元混合流体燃料燃烧性能。硫化锌 用于部分替代有毒的Sb做为易燃高分子材料的阻 燃消烟协效剂，作为润滑油添加剂可明显提高基 础油的抗磨性能。
3 气相法
气相聚集或气相沉积法是制备纳米颗粒 的一种常用方法。该方法是在低压He、Ar 等惰性气氛中加热蒸发所需原料，蒸发的 原子或分子在惰性气体原子碰撞等作用下 失去动能，进而聚集成一定尺寸的纳米晶 粒。实验在Ar气流中利用磁电管溅射制得 ZnS 纳米晶薄膜，膜厚为10－40 nm。
三、纳米ZnS表征方法（以超重力反应结晶法为例）
结果吻合。除水的吸 收峰外在400~4000cm-1 基本无吸收峰, 表明该 ZnS粉末具有良好的红 外透过率。
四、纳米ZnS的应用

纳米硫化锌的制备及应用研究新进展

纳米硫化锌的制备及应用研究新进展
［16 ］ 径为 70 nm 左右的硫化锌纳米球 。 Hou Jun Wei ［17 ］ CdS 和活性碳粉作为反应物， 等 分别以 ZnS、 利用
ZnS 具有高折光系数和耐磨性， 同时， 因此作为颜料 塑料、 油墨、 橡胶、 有较高的遮盖力。 广泛用于涂料、 造纸、 皮革、 搪瓷、 纺织和粘合剂等行业。 由于纳米 ZnS 较普通 ZnS 白度更强， 遮盖力更高， 所以加入纳 米 ZnS 会使这些材料的性能更优越。 2 ． 4 助燃性能［23］ ZnS 具有加速碳粒氧化的催化作 在燃烧过程中， 用和阻止燃油在高温缺氧条件下裂解碳粒的反催化 作用， 故能催化燃料油裂解为小分子物质， 发生氧化 从而提高了燃油的燃烧速率和完全度 。与块体 反应， 材料向比， 纳米 ZnS 的选择性更好、 活性更高， 具有更 大的比表面和活性反应中心， 因此助燃性能更加优 越。在乳化重油中添加适量的纳米 ZnS 能显著地提 高其燃烧性能， 燃烧性能和净热值大幅提高， 明显优 于已有的普通无机助燃剂。 2． 5 气敏性能 H2 S 是一种剧毒气体， 为了检测其存在以减小危 ， 害性 科学家们采用了各种气敏材料对其进行检测 。 Xu Jia qiang 等［24］发现， 纳米 ZnS 对 H2 S 有很高的灵
［9 ］
。黄林勇等
［10 ］
001］ 在锌衬底上制备出沿［ 方向生长， 并垂直于衬底 的 ZnS 纳米棒阵列。 Xie 和 Qian 等用溶剂热方法以 原位源 － 模板界面反应（ ISTRI） 制备出了 CdS 和 ZnS — 46 —
2012. Vol. 26 ， No． 1 杜锦屏等 纳米硫化锌的制备及应用研究新进展 化工时刊 一个反应室内， 使其相互发生化学反应， 从而生成新 利用碳纳米管层作为硫 材料沉积到晶片表面。例如， 化氢气体的空间限制反应的模板， 让 H2 S 气体通过 ZnO 碳纳米管层以后与 发生化学反应， 可制备出直

《硫化锌(ZnS)量子点的制备及特性研究》范文

《硫化锌(ZnS)量子点的制备及特性研究》范文

《硫化锌（ZnS）量子点的制备及特性研究》篇一一、引言随着纳米科技的快速发展，硫化锌（ZnS）量子点因其独特的光学和电学性质在光电器件、生物标记和光催化等领域具有广泛的应用前景。

ZnS量子点的制备技术及特性研究成为当前研究的热点。

本文将重点探讨硫化锌（ZnS）量子点的制备方法，并对其特性进行深入研究。

二、硫化锌（ZnS）量子点的制备1. 制备方法硫化锌（ZnS）量子点的制备方法主要包括物理法和化学法。

物理法主要包括真空蒸发、溅射等，而化学法则以溶液法为主，如化学气相沉积法、溶胶-凝胶法等。

本文将主要介绍溶液法中的化学气相沉积法制备硫化锌（ZnS）量子点。

2. 制备过程（1）原料准备：准备锌源（如醋酸锌）和硫源（如硫脲），以及适当的溶剂（如乙醇）。

（2）化学反应：在一定的温度和压力下，将锌源和硫源在溶剂中进行化学反应，生成硫化锌前驱体。

（3）成核与生长：通过控制反应条件，使前驱体成核并生长为硫化锌量子点。

（4）分离与纯化：将生成的硫化锌量子点从反应体系中分离出来，并进行纯化处理。

三、硫化锌（ZnS）量子点的特性研究1. 光学性质硫化锌（ZnS）量子点具有独特的光学性质，如宽带隙、高荧光量子产率等。

其发光颜色可通过调整量子点的大小和表面修饰进行调控。

这些光学性质使得ZnS量子点在光电器件、LED显示等领域具有广泛的应用前景。

2. 电学性质硫化锌（ZnS）量子点具有优异的电学性质，如高导电性和良好的电荷传输性能。

这些电学性质使得ZnS量子点在太阳能电池、场效应晶体管等领域具有潜在的应用价值。

3. 稳定性与生物相容性硫化锌（ZnS）量子点的稳定性好，具有良好的生物相容性。

这使得ZnS量子点在生物标记、药物传递等领域具有广泛的应用前景。

通过表面修饰，可以提高ZnS量子点在水和有机溶剂中的稳定性，并降低其细胞毒性，从而提高其在生物医学领域的应用价值。

四、结论本文对硫化锌（ZnS）量子点的制备方法及特性进行了深入研究。

2023年纳米硫化锌行业市场前景分析

2023年纳米硫化锌行业市场前景分析

2023年纳米硫化锌行业市场前景分析纳米硫化锌作为一种具有良好光电性能、抗氧化性、耐磨性等优良特性的新型纳米材料，具有广泛的应用前景。

纳米硫化锌的市场前景分析如下：一、太阳能电池市场纳米硫化锌通过粉末冶金、化学合成等多种方法制备，广泛应用于太阳能电池领域。

其中，纳米硫化锌与有机聚合物材料相结合，可以制备出高效率的染料敏化太阳能电池。

据市场研究公司IDTechEx预测，到2025年，纳米硫化锌太阳能电池市场将超过10亿美元。

因此，太阳能电池市场是纳米硫化锌市场最具潜力的领域之一。

二、生物医药行业市场纳米硫化锌具有优良的抗菌性能，被广泛应用于生物医药行业。

目前，纳米硫化锌被广泛应用于医用敷贴、药物缓释等领域。

同时，纳米硫化锌还可以通过外部电场控制材料的电荷和粘附性，应用于细胞培养和分离。

因此，纳米硫化锌在生物医药领域也具有广泛的应用前景。

三、催化剂市场纳米硫化锌在化学反应中可以作为催化剂，具有优良的催化性能。

纳米硫化锌可以应用于清除废气、水处理、有机合成等领域。

因此，纳米硫化锌在催化剂市场中也具有广泛的应用前景。

四、涂料市场纳米硫化锌的高耐磨性和耐氧化性能，使其成为涂料行业的良好选择。

纳米硫化锌涂料可以应用于汽车制造、建筑领域，具有防腐、耐磨等特性，可以有效延长涂层寿命。

据市场研究公司Grand View Research预测，到2025年，纳米硫化锌涂料市场将超过20亿美元。

总之，纳米硫化锌具有广泛的应用前景，从太阳能电池、生物医药、催化剂到涂料等领域都有着良好的市场前景。

随着市场需求不断增加，纳米硫化锌的市场规模也将不断扩大。

硫化锌纳米材料制备及展望

硫化锌纳米材料制备及展望

PINGDINGSHAN UNIVERSITY 科技文献检索与论文写作论文题目：硫化锌纳米材料制备方法及展望班级：12级化工二班院系：化学化工学院学号：121170243姓名：孙明华指导老师：曹可生硫化锌纳米材料制备方法及展望学号：121170243姓名：孙明华 专业：化学工程与工艺 年级：12级 班级：化工（2）班 摘要：对硫化锌纳米材料的研究进行了综述， 阐述了 Zns 纳米材料的制备方法研究现状和发 展前景，并对这些方法和成果进行了比较。

关键词： 纳米材料，制备方法，前景展望ZnS 作为一种重要的宽带隙半导体材料，具有一些独特的电学、荧光和光化学性能， 在平面显示器，电致发光器件，红外窗口，发光二极管，激光器，光学涂料，光电调节器， 光敏电阻，场效应晶体管，传感器，光催化等许多领域有着广泛的应用前景。

当ZnS 粒子 的粒径尺寸小于它的激子的波尔半径时， 就会呈现出明显的量子尺寸效应，同时它的光电性 能也会随着尺寸和形貌的变化而变化。

近年来，纳米级结构的ZnS 特别是准一维纳米结构 的研究，受到材料科学家的广泛关注，关于 ZnS 纳米结构的制备、形态结构、性质及应用 等方面开展了广泛研究，出现了多种不同的制备技术。

制备方法主要有水热（溶剂热）法， 界面合成法，辐射合成法，聚合物网络合成法，模板技术，等，并用这些方法合成了均匀一 致的ZnS 纳米棒，纳米线纳米带和纳米管。

溶剂热方法是一种制备无机纳米材料 （如氧化 物、硫化物、磷酸盐、沸石、金刚石等 ）的有效方法。

因此采用溶剂热法合成具有高度有序 和很高的长径比的 ZnS 纳米结构阵列，对此进行深入研究不仅具有重大的理论意义，而且 具有巨大的潜在应用价值。

1. 水热（溶剂热）法简介水热（溶剂热）法是指在高温、高压反应环境中，以水（有机溶剂）为反应介质，使通 常难溶或不溶的物质溶解并进行重结晶。

通过水热反应可以完成某些有机反应或对一些危害 人类生存环境的有机废弃物进行处理以及在相对较低的温度下完成某些陶瓷材料的烧结等。

纳米硫化锌的研究进展共26页文档

纳米硫化锌的研究进展
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
1、最灵繁的人也看不见自己的背脊。——非洲பைடு நூலகம்2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

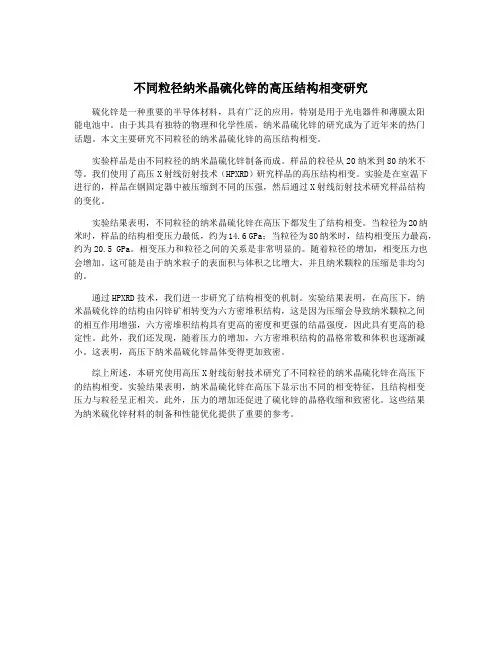

不同粒径纳米晶硫化锌的高压结构相变研究

不同粒径纳米晶硫化锌的高压结构相变研究硫化锌是一种重要的半导体材料，具有广泛的应用，特别是用于光电器件和薄膜太阳能电池中。

由于其具有独特的物理和化学性质，纳米晶硫化锌的研究成为了近年来的热门话题。

本文主要研究不同粒径的纳米晶硫化锌的高压结构相变。

实验样品是由不同粒径的纳米晶硫化锌制备而成。

样品的粒径从20纳米到80纳米不等。

我们使用了高压X射线衍射技术（HPXRD）研究样品的高压结构相变。

实验是在室温下进行的，样品在钢固定器中被压缩到不同的压强，然后通过X射线衍射技术研究样品结构的变化。

实验结果表明，不同粒径的纳米晶硫化锌在高压下都发生了结构相变。

当粒径为20纳米时，样品的结构相变压力最低，约为14.6 GPa；当粒径为80纳米时，结构相变压力最高，约为20.5 GPa。

相变压力和粒径之间的关系是非常明显的。

随着粒径的增加，相变压力也会增加。

这可能是由于纳米粒子的表面积与体积之比增大，并且纳米颗粒的压缩是非均匀的。

通过HPXRD技术，我们进一步研究了结构相变的机制。

实验结果表明，在高压下，纳米晶硫化锌的结构由闪锌矿相转变为六方密堆积结构，这是因为压缩会导致纳米颗粒之间的相互作用增强，六方密堆积结构具有更高的密度和更强的结晶强度，因此具有更高的稳定性。

此外，我们还发现，随着压力的增加，六方密堆积结构的晶格常数和体积也逐渐减小。

这表明，高压下纳米晶硫化锌晶体变得更加致密。

综上所述，本研究使用高压X射线衍射技术研究了不同粒径的纳米晶硫化锌在高压下的结构相变。

实验结果表明，纳米晶硫化锌在高压下显示出不同的相变特征，且结构相变压力与粒径呈正相关。

此外，压力的增加还促进了硫化锌的晶格收缩和致密化。

这些结果为纳米硫化锌材料的制备和性能优化提供了重要的参考。

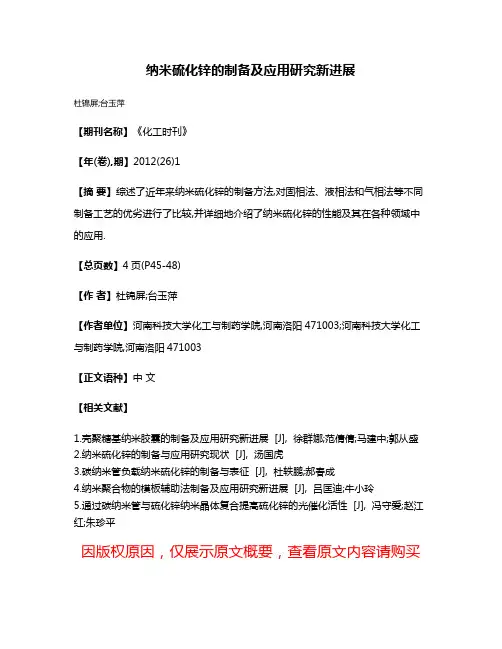

纳米硫化锌的制备及应用研究新进展

纳米硫化锌的制备及应用研究新进展
杜锦屏;台玉萍
【期刊名称】《化工时刊》
【年(卷),期】2012(26)1
【摘要】综述了近年来纳米硫化锌的制备方法,对固相法、液相法和气相法等不同制备工艺的优劣进行了比较,并详细地介绍了纳米硫化锌的性能及其在各种领域中的应用.
【总页数】4页(P45-48)
【作者】杜锦屏;台玉萍
【作者单位】河南科技大学化工与制药学院,河南洛阳471003;河南科技大学化工与制药学院,河南洛阳471003
【正文语种】中文
【相关文献】
1.壳聚糖基纳米胶囊的制备及应用研究新进展 [J], 徐群娜;范倩倩;马建中;郭从盛
2.纳米硫化锌的制备与应用研究现状 [J], 汤国虎
3.碳纳米管负载纳米硫化锌的制备与表征 [J], 杜轶鹏;郝春成
4.纳米聚合物的模板辅助法制备及应用研究新进展 [J], 吕匡迪;牛小玲
5.通过碳纳米管与硫化锌纳米晶体复合提高硫化锌的光催化活性 [J], 冯守爱;赵江红;朱珍平
因版权原因，仅展示原文概要，查看原文内容请购买。

硫化锌纳米材料制备及展望

PINGDINGSHAN UNIVERSITY 科技文献检索与论文写作论文题目：硫化锌纳米材料制备方法及展望班级：12级化工二班院系：化学化工学院学号：121170243姓名：孙明华指导老师：曹可生硫化锌纳米材料制备方法及展望学号：121170243 姓名：孙明华专业：化学工程与工艺年级：12级班级：化工（2）班摘要：对硫化锌纳米材料的研究进行了综述，阐述了Zns纳米材料的制备方法研究现状和发展前景，并对这些方法和成果进行了比较。

关键词:纳米材料，制备方法，前景展望ZnS作为一种重要的宽带隙半导体材料，具有一些独特的电学、荧光和光化学性能，在平面显示器，电致发光器件，红外窗口，发光二极管，激光器，光学涂料，光电调节器，光敏电阻，场效应晶体管，传感器，光催化等许多领域有着广泛的应用前景。

当ZnS 粒子的粒径尺寸小于它的激子的波尔半径时，就会呈现出明显的量子尺寸效应，同时它的光电性能也会随着尺寸和形貌的变化而变化。

近年来，纳米级结构的ZnS特别是准一维纳米结构的研究，受到材料科学家的广泛关注，关于ZnS 纳米结构的制备、形态结构、性质及应用等方面开展了广泛研究，出现了多种不同的制备技术。

制备方法主要有水热（溶剂热）法，界面合成法，辐射合成法，聚合物网络合成法，模板技术，等，并用这些方法合成了均匀一致的ZnS纳米棒，纳米线纳米带和纳米管。

溶剂热方法是一种制备无机纳米材料( 如氧化物、硫化物、磷酸盐、沸石、金刚石等) 的有效方法。

因此采用溶剂热法合成具有高度有序和很高的长径比的ZnS纳米结构阵列，对此进行深入研究不仅具有重大的理论意义，而且具有巨大的潜在应用价值。

1.水热( 溶剂热) 法简介水热( 溶剂热) 法是指在高温、高压反应环境中，以水( 有机溶剂) 为反应介质，使通常难溶或不溶的物质溶解并进行重结晶。

通过水热反应可以完成某些有机反应或对一些危害人类生存环境的有机废弃物进行处理以及在相对较低的温度下完成某些陶瓷材料的烧结等。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZnS 是迄今为止电致发光材料的最佳基质之一，应用 于许多领域，如等离子及电致发光、平板显示(如场发射 显示)、阴极射线管(用于雷达、电视及示波器)材料。此外 ，它还应用于传感器，X 射线荧光检测，也可用于制作光 电(太阳能)敏感元件、纳米材料激光制作及用于制造特殊 波长控制的光电识别标志。纳米ZnS基发光材料因其具有 热红外透明性、荧光、磷光等新颖的光电物理特性。尤其 是在纳米ZnS 基质中掺入Cu2+、Mn2+等过渡金属离子或其 他稀土离子做激活剂时，会改变ZnS 内部的能带结构，形 成各种不同能级的发光中心，从而可实现不同波段的高效 可见辐射。
谢 谢
2 在陶瓷上的应用
ZnS 因其良好的烧结性能，而广泛用于 陶瓷生产上。单分散颗粒的ZnS 粉体的烧结 性能高于团聚体ZnS的烧结性能，且随粒径 的减小,烧结性能增强。纳米ZnS 的加入会降 低烧结温度，改善陶瓷产品的光洁度，纳 米ZnS 粉体添加到陶瓷釉料中,还具有保洁杀 菌的功能。
3 在发光材料上的应用
四、纳米ZnS的应用
1 在化工上的应用 ZnS在化工生产中主要应用于油漆和塑料中, 由于其白色不透明性及不溶于水、有机溶剂、弱 酸、弱碱而在油漆中成为重要的颜料。ZnS颜料在 器材、蜡纸、金属板上涂上很薄的一层就具有比 较高的遮盖力。ZnS易分散、不易团聚, 为中性的 白色, 且具有良好的光学性质，常作为热固塑料、 热塑塑料、强化纤维玻璃、阻燃剂、人造橡胶以 及分散剂的组分，加入纳米ZnS 会使这些材料的 性能更优越。
3 气相法
气相聚集或气相沉积法是制备纳米颗粒 的一种常用方法。该方法是在低压He、Ar 等惰性气氛中加热蒸发所需原料，蒸发的 原子或分子在惰性气体原子碰撞等作用下 失去动能，进而聚集成一定尺寸的纳米晶 粒。实验在Ar气流中利用磁电管溅射制得 ZnS 纳米晶薄膜，膜厚为10－40 nm。
三、纳米ZnS表征方法（以超重力反应结晶法为例）
纳米硫化锌的研究进展
一、纳米ZnS的特点
硫化锌作为一类直接宽带隙半导体材料, 在国防军工、电子工业、化学化工等诸多 领域都有着极为重要的应用。纳米硫化锌 的光学性能、电学性能、红外性能和着色 性能则更加优异, 在光致发光、电致发光、 磷光体、红外窗口材料、光电催化、传感 器等方面显示出巨大的应用潜力。
4 UV-Vis分析
右图为纳米硫化锌 粉末样品的紫外吸收谱 图。由右图可知, 硫化 锌在200~340nm波长范 围内对紫外光有较强吸 收。ZnS粉末的禁带宽 度与文献报道基本一致
5 IR分析
样品在420~ 460cm-1 无对应于Zn-O拉伸振 动峰, 说Байду номын сангаас样品稳定性 好, 无氧化现象发生。 结果与XPS测试得到的 结果吻合。除水的吸 收峰外在400~4000cm-1 基本无吸收峰, 表明该 ZnS粉末具有良好的红 外透过率。
3 XPS分析
右图是在Mg KαX射线 激发条件下测得的硫化 锌样品的S(2p)和Zn(2p) 的XPS光谱, 以脂肪酸中 C(1s)作为标准进行荷电 校正。(a) 表明S(2p) 的电 子结合能为162.6eV, (b) 表明Zn的2p3/ 2 和2p1/ 2 的 电子结合能分别是 1021.4和1044.6eV。与文 献值基本一致。
溶胶- 凝胶法
溶胶－凝胶法是采用金属有机化合物为前驱体 ，经过化合或水解、缩聚而成溶胶、凝胶，再经 干燥、研磨形成粉体的方法。该方法具有产品纯 度高，均匀性好等优点。实验用叔丁醇锌溶于甲 苯作为前驱体，在室温下通入H2S，得到淡黄色的 凝胶，加热干燥制备出纳米ZnS 粉体。
反相胶束法
油包水微乳液中反相胶束的微液滴是一种特 殊的纳米空间。该体系热力学稳定，适当条件下 具有保持稳定尺寸的能力，即自组装特性。以此 为反应场，进行各种特定的反应，可以制得纳米 级粒子。实验用硫化钠溶液和硝酸锌溶液分别加 入适量的GSG 并加入油相正己/ 庚烷，在磁力搅拌 下再加入一定量助表面活性剂正丁醇形成均匀透 明的反胶团溶液，将两种反胶团溶液混合搅拌， 经过洗涤干燥得到纳米ZnS 粉体。
二、纳米硫化锌的合成
固相法
液相法
气相法
1 固相法
固相法是指用合适的锌盐和硫化物研细 后直接混合，在研磨等机械作用下发生固 相化学反应，进而制得硫化锌的方法。该 方法的突出特点是操作方便,合成工艺简单, 转化率高,粒径均匀,且粒度可控，污染少, 可避免或减少液相中易出现的硬团聚现象, 以及由中间步骤和高温反应引起的粒子团 聚现象。
乳液法
乳液法是指两种互不相溶的液体，在 一定量的乳化剂存在下，一相(如水)以微液 滴状形式分散在另一相(如油)中所形成的体 系。实验以正庚烷为油相,ZnCl2 和硫代乙酰 胺水溶液为水相, 以山梨糖醇酐脂酸、聚氧 乙烯山梨糖醇脂肪酸酯为复合型表面活性 剂,采用乳液法制备了10-30 nm 纳米ZnS。
5 其他方面的应用
纳米ZnS具有气敏性,对低浓度的还原性较强的 H2S有很高的灵敏度，对其他还原性相对较弱的气 体的灵敏度较低。因此，抗干扰能力强,有很好的 应用前景。纳米硫化锌作为助燃剂能明显提高重 油、煤、水三元混合流体燃料燃烧性能。硫化锌 用于部分替代有毒的Sb做为易燃高分子材料的阻 燃消烟协效剂，作为润滑油添加剂可明显提高基 础油的抗磨性能。
五、前景展望
纳米ZnS 颗粒的制备方法是多种多样的，每种 制备方法都有其优势，但也存在着缺点。要根据 具体的用途和要求以及现实的条件来决定。目前 的合成方法，没有很好解决纳米硫化锌由于粒径 小，表面能大等因素引起的团聚问题；另一方面 无机纳米硫化锌与高聚物的相容性差，难以均匀 分散在高聚物基体中，因此如何对纳米ZnS 进行 表面改性需要做很多工作。应用方面，纳米ZnS 基发光材料有待进一步研究，如ZnS发光机理、多 组分共同掺杂及各种复合材料等方向，随着这些 问题的深入，一定会发现ZnS 更广泛的应用。
2 液相法
液相法主要有微乳法(或反胶束法)、乳 状液法、水热合成法、均匀沉淀法、溶胶 －凝胶法等，液相法生成的纳米颗粒具有 粒径细小、化学组成和粒径大小易于控制 等特点。
均相沉淀法
均相沉淀法是利用某一化学反应使溶液 中的构晶离子由溶液中缓慢均匀地产生出 来的方法。这种方法避免了直接添加沉淀 剂而产生的体系局部溶度不均匀现象，使 过饱和度维持在适当范围内，制得粒度均 匀的纳米粉体。实验采用硫代乙酰胺(TAA) 作为硫源,TAA水溶液在酸性和一定温度下水 解,均匀地释放出H2S，硫酸锌作锌源合成出 平均粒径40-50 nm 的纳米ZnS。
高分子模板法
高分子模板法是指以高分子聚合物为模板控 制材料成核、长大和形状，制得纳米材料的方法 ，该方法的特点可以合成更多特殊形态的纳米粒 子。实验以3.5 代端酯基PAMAM 树形分子(G3.5COOCH3)为模板, 用氯化锌、硫代乙酰胺在低温下 成功制备了纳米硫化锌空心球，空心球的直径大 都在80 -100 nm 范围，壳层的厚度约为20-30 nm 。
水热法
水热法是指在高压釜中,采用水溶液或 有机溶剂作为反应体系,通过将反应体系加 热到临界温度,在反应体系中产生高压环境 而进行无机合成与材料制备的一种有效方 法。实验在密闭高压釜中加入硫代硫酸钠 和涂有锌的箔片，采用乙醇胺为溶剂，在 150℃条件下反 应15h ，经洗涤干燥后可得 ZnS纳米链球。
1 XRD分析 衍射角2θ= 19. 7° 表征了产物表面有机修 饰物的存在; 2θ角为 28.2°、47. 7°、57. 0°处分别为闪锌矿βZnS的(111)、(220) 和 (311) 面的衍射角。因此 认为超重力反应结晶法 制备的纳米硫化锌具有 明显的体立方相结构。
2 TEM分析
从电镜照片分析可 知, 产品粒子成球形, 分散性较好, 团聚现象 不明显。在几张不同 区域摄取的电镜照片 中选出约200个有代表 性的粒子测量粒径, 通 过计算可知该样品平 均粒径为42nm。
4 在光催化上的应用
由于纳米ZnS 是一种光子材料, 能产生光子空 穴,量子尺寸效应带来的能级改变、能隙变宽使其 氧化还原能力增强, 是优异的光催化半导体。将纳 米ZnS 包裹在聚苯乙烯或二氧化硅上形成核－壳 结构的纳米颗粒,然后将核去掉做成空心小球,浮在 含有有机物的废水表面上,利用太阳光可进行有机 物的降解。美国、日本利用这种方法对海上石油 泄漏造成的污染进行处理。采用这种方法还可以 将粉体添加到人造纤维中制成杀菌纤维。
