18号高速道岔基本知识.

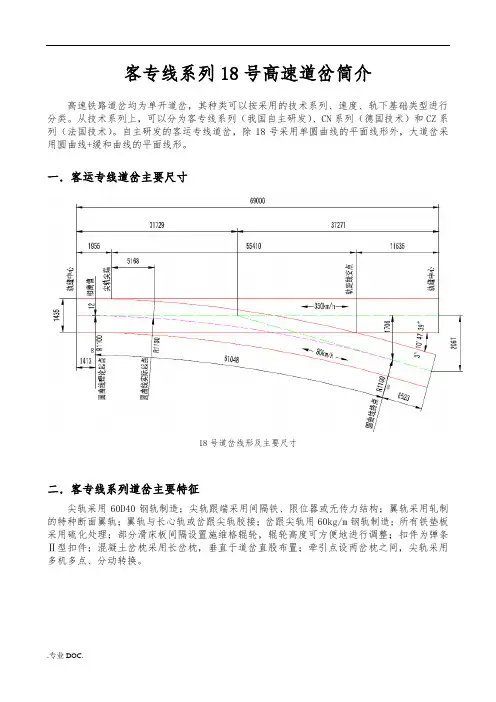

客专线系列18号高速道岔简介高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。

从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ 系列（法国技术）。

自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大号码道岔采用圆曲线+缓和曲线的平面线形。

一．客运专线道岔主要尺寸18号道岔线形及主要尺寸二．客专线系列道岔主要特征尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。

客专线系列高速道岔扣件系统一．通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。

轨下设5mm橡胶垫板，板下设20mm橡胶垫层与铁垫板硫化在一起（弹性铁垫板）。

调高垫板设在岔枕顶面和弹性铁垫板之间，可实现－4～+26 mm调高量。

铁座与轨底间设置轨距块，与缓冲调距块相结合，可实现－8～+4 mm的调距量，调距精度为1mm。

缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板5mm厚轨下橡胶垫板二．特殊零部件（一）滑床板（二）辊轮与辊轮滑床板单辊轮双辊轮（三）弹性夹SSB4（360mm）用于尖轨跟端SSB3（303mm）用于滑床板SSB2（224mm）用于护轨垫板三．弹性铁垫板（一）编号说明位数含义第一～二位第三位第四～五位第六位道岔号数垫板类型偏心值或垫板序号右（左）开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)（二）编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四．道岔螺栓标称扭矩序号螺栓种类标称扭矩（N·M）五．扣件伤损标准（一）道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。

18号可动⼼轨提速道岔.18#可动⼼轨提速道岔⼀、使⽤范围60kg/m钢轨18#可动⼼提速道岔⽤于繁忙⼲线快速列车转线地段。

其允许通过速度，旅客列车：直向为250km/h,货物列车（轴重23T）为120km/h，侧向为80km/h(图1-6-1)；图 1-6-1 18#可动⼼提速道岔本道岔适⽤于跨区间⽆缝线路，允许温升为45℃，允许温降分别为50 ℃（尖轨跟端采⽤间隔铁）和55 ℃（尖轨跟端采⽤限位器图1-6-2）。

道岔前后端及道岔区均采⽤焊接接头，绝缘接头采⽤胶结绝缘钢轨。

图 1-6-2 18#可动⼼道岔限位器岔枕按垂直于道岔直股布置除牵引点及两侧外，岔枕间距⼀般为600mm。

道岔轨距均为1435mm。

⼆、主要结构特点.（⼀）尖轨为相离半切线型，采⽤21.45m长的60D40弹性可弯尖轨，尖轨尖端为藏尖式。

（⼆）尖轨设三个牵引点，采⽤分动钩型外锁闭装置，各牵引点设计动程分别为160mm、118mm、71mm。

在正常情况下，各牵引点的理论转换⼒分别为712N、294N、2832N。

（三）转辙器尖轨跟端按采⽤限位器和间隔铁两种⽅案设计。

（四）转辙器尖轨跟端带施维格滚轮的滑床板和防跳限位装置，基本轨内侧采⽤弹性夹扣压。

（五）可动⼼轨辙叉主体结构采⽤长翼轨、钢轨拼装式可动⼼轨辙叉结构。

采⽤长翼轨使⼼轨与翼轨成为整体，便于温度⼒的传递，⼼轨受到的温度⼒通过跟端固定装置传⾄翼轨，使⼼轨的伸缩得到有效控制。

（六）翼轨跟端⽤间隔铁分别与长⼼轨和岔跟轨胶接，胶接层厚度不⼤于1mm。

技术要求参照TB/G2975《胶接绝缘钢轨技术条件》。

（七）⼼轨采⽤60D40钢轨组合的结构，短⼼轨后端仍为斜接头，具有制造简单、实现容易的特点。

采⽤60D40钢轨拼接，可有效降低⼼轨的转换阻⼒。

.⼼轨前端不再轧制转换凸缘，在牵引点处将轨底刨切成32mm，为⽅便电务钩锁设置，轨底也刨切10mm。

⼼轨设⼆个牵引点，两个牵引点距离为3.6m。

无交叉线岔（18号道岔）1无交叉线岔，锚段关节式线岔，各吊弦点的双支高度。

2定位柱A1在距岔心不小于25m，即道岔开口不小于1320mm处；相邻支柱B1与岔心距离在10—15m之间可调，接触线拉出值正线40 0mm，侧线1050—1150mm之间可调；支柱C1满足相邻跨距差和抬高要求，接触拉出值正线200mm，侧线600—800mm可调。

正线工作支一般采用弹性链形悬挂，正线非支和侧线采用简单链形悬挂。

3交叉吊弦应安装在正线接触线距侧线线路中心线，侧线接触线距正线线路中心线水平投影550mm-600mm 的范围内，正线与侧线上的两根吊弦的间距一般为2m；交叉吊弦与其他吊弦的间距（始触区反侧）不大于6～8m。

4连接螺栓紧固力矩符合标准，止动垫片应揋到位。

交叉线岔1交叉线岔交叉点的位置，非支的抬高；始触区内是否有线夹；交叉吊弦的位置、距离。

2A、C为悬挂点，B为交叉点，悬挂A点一般位于线间距0～400 mm范围之内，交叉点B位于线间距400～700mm范围之内；在悬挂点A处，正线接触线拉出值为300～400mm，并按正常接触线高度设计，侧线接触线拉出值一般为400～550mm，并抬高约150mm，使得A点处侧线接触线位于受电弓的正常动态抬升量以外；在悬挂点C处，正线接触线按正常高度设计，侧线接触线比正线高30mm。

3在交叉点B处，为了减小接触网的硬点影响，正线接触线相对于正常高度抬高10mm（通过吊弦实现），侧线接触线相对于正线抬高20mm，与悬挂点C处高度一致；侧线在AB段按抛物线抬高，在BC段靠近线岔处（线间距550mm～600mm处）设有一交叉吊弦（正线接触线通过吊弦悬挂于侧线承力索上，侧线接触线通过吊弦悬挂于正线承力索上），正线与侧线上的两组吊弦的间距一般为2m,意在使始触区附近两支接触线在动态作用下能够同步抬升；交叉吊弦与其他吊弦的间距（始触区反侧）不大于6～8m。

4岔区等电位两只悬挂，如果间距较小（小于300mm），应在承力索上并接一段长度为400mm 的35mm2铜绞线，以避免动态放电。

津秦客专18#无交叉线岔技术标准
高速区段正线道岔一般为18号道岔，接触网均采用无交分道岔布置。

侧线间道岔接触网采用普通交叉形式布置。

一、无交分道岔调整：
1、先复核腕臂偏移，腕臂顺线路偏移应符合设计要求，施工允许偏差为±20mm。

2、支撑、弹吊、吊弦和悬挂等非接触间隙不应小于80mm。

3、拉出值、导高应符合设计要求，拉出值施工允许偏差为±20mm，导高施工允许偏差为10mm。

4、受电弓中心距相邻一支接触线的距离600~1050mm范围和抬升量200毫米立体范围内为始触区，始触区内不安装任何线夹或设备零件。

5、交叉吊弦与一般吊弦间距按正常取值，始触区前安装交叉吊弦，位置在线间距550-600mm（测量方法与始触区相同）范围内，两交叉吊弦间距为2米，受电弓从道岔开口方向驶向岔心时应先接触到侧线承力索和正线接触线之间的交叉吊弦，交叉吊弦采用带载流环的滑动吊弦，载流环位于倾斜吊弦的上方，接触线吊弦线夹螺栓穿向斜上方。

安装如下图
交叉吊弦安装位置
6、当受电弓正线通过时一般只与正线接触线接触，侧线接触线在A,B,C柱处的高度分别抬高20mm,120mm,500mm。

7、弓形定位器支座位于线路上方时，定位支座下沿距工支接触线高度应＞250毫米。

8、定位柱A柱在距岔心不小于25m即道岔开口不小于1320mm处，相邻支柱B柱与岔心距离在10-15m之间可调。

二、无交叉线岔安装图
1、支柱位于正线侧
2、支柱位于侧线侧
3、武广无交叉线岔。

客专线系列18号高速道岔简介高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。

从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ系列（法国技术）。

自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大道岔采用圆曲线+缓和曲线的平面线形。

一．客运专线道岔主要尺寸18号道岔线形及主要尺寸二．客专线系列道岔主要特征尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。

客专线系列高速道岔扣件系统一．通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。

轨下设5mm橡胶垫板，板下设20mm橡胶垫层与铁垫板硫化在一起（弹性铁垫板）。

调高垫板设在岔枕顶面和弹性铁垫板之间，可实现－4～+26 mm调高量。

铁座与轨底间设置轨距块，与缓冲调距块相结合，可实现－8～+4 mm的调距量，调距精度为1mm。

缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板 5mm厚轨下橡胶垫板二．特殊零部件（一）滑床板（二）辊轮与辊轮滑床板单辊轮双辊轮（三）弹性夹SSB4（360mm）用于尖轨跟端 SSB3（303mm）用于滑床板SSB2（224mm）用于护轨垫板三．弹性铁垫板（一）编号说明位数含义第一～二位第三位第四～五位第六位道岔号数垫板类型偏心值或垫板序号右（左）开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)（二）编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四．道岔螺栓标称扭矩序号螺栓种类标称扭矩（N·M）1 T型螺栓弹条前部应与轨距宏观接触（缝隙0~1mm），扭矩120~1502 岔枕M30螺栓300~3503 长短心轨连接螺栓540~6604 限位器、转辙器跟端用间隔铁及翼轨间隔铁连接螺栓900~11005 防跳卡铁、顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制，不宜采用过大扭矩，但不应小于120~1506 扣板螺栓、轨撑竖向螺栓300五．扣件伤损标准（一）道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。

想要计算从第18号投票率曲线起点到投票率基本铁路联线的距离吗？不像听起来那么复杂！您可以使用此精细公式：距离=曲线长度—
从起点到基本铁路联线的距离。

为了找到曲线的长度，只要把数字插到这个有趣的公式上：曲线长度 = （π × 半径× 角）、 180。

不用担心，x只是一种奇特的说法3。

xxx，半径是曲线的半径，而角则是
曲线的以度为单位的中心角。

一旦有曲线长度，只需测量从起点到铁
路基本关节的距离即可计算总距离。

很简单吧？现在去给你的朋友留下深刻的印象你的新发现的铁路数学技能！
要准确测量距离，需要使用测量带或轮子来测量曲线长度和从起点到
基本铁路联线的距离。

一定要确定你的测量值是准确的这样你就不会在计算最后距离时出错对投票率结构和铁轨布局有很好的了解也是至
关重要的，这样就可以确定曲线的起点和铁路基本联线的位置。

如果
你对铁路有很深的了解那真的会帮助你正确测量
在进入铁路轨道进行测量之前，必须遵守安全条例并获得必要的许可。

最好与有经验的铁路人员合作，并寻求有关当局的指导，以确保安全
和法律程序。

严格遵守铁路当局为测量这种距离规定的任何具体要求
或标准至关重要。

总体而言，准确测量和遵守安全规程对于确定从第18次投票率曲线起点到基本铁路联线的距离至关重要。

这种做法符合我们按照既定政策和准则确保铁路业务完整和安全的规定。

GLC（07）02—18#道岔各部框架尺寸（直通线）GLC（07）02—18#道岔各部框架尺寸（直通线）一、尖轨尖端绝对位置：距岔前轨端1951mm。

距4#枕中心向前120mm。

二、转辙部分框架尺寸：（±1.0mm）（两基本轨作用边测量）1、尖轨尖端：1435,mm。

2、第一牵引点中心：距尖轨尖端470mm。

1437.5mm。

3、12#--13#枕间：距尖轨尖端5168mm。

1461.8mm。

4、第二牵引点中心：距第一牵引点中心4800mm。

1462.1mm。

5、第三牵引点中心：距第二牵引点中心5400mm。

1504.2mm。

6、21#--22#枕间：距尖轨尖端10847mm。

1506mm。

7、35#枕中心：直股181mm。

曲股181.2mm。

（弹性可弯中心）8、39#枕向后110mm：直股231.6mm。

曲股231.9mm。

9、尖轨长度：21450mm。

基本轨长度：24592mm。

三|辙岔部分框架尺寸：（两翼轨作用边测量）1、岔趾：436.2mm。

81#枕：423.9mm。

82#枕：398.2mm。

83#枕：372.1mm。

84#枕：345.7mm。

85#枕：319mm。

86#枕：291.9mm。

87#枕：264.5mm。

88#枕：236.8mm。

89#枕：208.8mm。

2、第一间隔铁中心：194.4。

3、第二间隔铁中心：165.9。

4、第三间隔铁中心：132.7。

5、心轨理论尖端：119mm。

（距92#枕中心向后100mm）（第一牵引点中心距92#枕中心350mm）四、长短心轨支距1、第二牵引点中心：132.1mm。

2、第一间隔铁中心：157.4mm。

3、第二间隔铁中心：179.6mm。

4、第三间隔铁中心：213.3mm。

5、第一顶铁（短心轨）中心：233.8mm。

6、第二顶铁（短心轨）中心：257mm。

7、第三顶铁（短心轨）中心：291.2mm。

8、岔跟尖轨尖端：315mm。

9、最后间隔铁中心：567.8mm。

CRTS无砟轨道时速350公里18号道岔施工技术培训教材****工程咨询有限公司**客运专线监理项目部2010年12月5日目录第一部分正线18号道岔无砟道床 (2)一、技术标准 (2)二、基面验收 (3)三、施工要求 (3)第二部分正线18号道岔铺设 (6)一、主要技术标准 (6)1、基本参数 (6)2、组装件参数： (6)3、道岔钢轨组成： (6)4、道岔结构： (7)二、道岔产品特点 (8)三、扣件系统 (8)1、通用扣件结构特征及其零部件 (8)2、特殊零部件 (11)四、岔枕 (13)五、装卸、运输、储存技术要求 (14)1、总体要求 (14)2、出厂运输形式 (15)3、总体拆解方案 (15)4、吊装 (15)5、运输 (24)6、储存 (25)六、道岔铺设 (27)1、原位铺设法 (27)2、施工准备 (28)3、道岔组装机铺设技术要求 (29)七、电务转换设备及安装 (42)1、转换锁闭设备 (42)2、电务转化器设备安装 (45)八、调正整道 (47)九、钢轨预打磨应具备的条件： (48)1、钢轨预打磨应具备的条件： (48)2、钢轨预打磨后应符合的规定： (48)十、钢轨焊接 (48)1、焊接顺序 (48)2、焊接方式 (49)3、焊接技术要求 (49)4、焊接允许偏差 (50)十一、道岔养护 (50)十二、检查验收 (50)18号道岔铺设程序控制要点及标准 (54)CRTS无砟轨道时速350公里18号道岔施工技术第一部分正线18号道岔无砟道床一、技术标准1、道岔部件采用国产18号客运专线（07）009可动心轨高速道岔，直向通过速度350k/h，侧向通过速度80k/h。

2、道床板分预制道岔板和现场浇注两种，桥上采用预制道岔板组合铺设，路基上采用予铺岔枕现场浇注完成。

道床板厚300mm，道床板边缘至外侧轨道中心的距离为1600mm，道床板顶面横向设2%排水坡，纵、横向钢筋及纵向钢筋间应根据综合接地和轨道电路绝缘要求设置焊接接头或绝缘卡。

18号道岔检查尺寸标准道岔作为铁路交通运输系统中的重要组成部分，其安全性和可靠性对铁路运输的安全和畅通起着至关重要的作用。

而道岔的检查尺寸标准则是保障道岔正常运行的重要保障之一。

本文将对18号道岔检查尺寸标准进行详细介绍，以便相关人员能够准确、全面地了解和掌握相关知识。

首先，18号道岔的检查尺寸标准包括道岔的各个部位尺寸的检查要求。

其中，道岔的尺寸包括道岔的轨距、道岔的道口尺寸、道岔的侧移、道岔的锁闭间隙等。

这些尺寸的检查要求是为了确保道岔在使用过程中能够正常运行，不会出现偏移、卡滞等问题，从而保障铁路运输的安全和畅通。

其次，18号道岔的检查尺寸标准需要进行定期的检测和维护。

一般来说，道岔的检查尺寸标准需要按照铁路部门的相关规定进行定期的检测和维护，以确保道岔的尺寸在规定范围内。

而对于一些特殊情况，如道岔使用环境的变化、道岔的使用频率增加等，还需要加强对道岔的检查尺寸标准的监测和维护，以确保道岔在任何情况下都能够正常运行。

此外，18号道岔的检查尺寸标准还需要注意检查工具和方法的选择。

在进行道岔的检查尺寸标准时，需要选择适当的检查工具和方法，以确保检测的准确性和可靠性。

同时，还需要注意检查人员的专业素质和操作技能，以确保检查的准确性和可靠性。

最后，18号道岔的检查尺寸标准需要加强相关人员的培训和教育。

只有相关人员能够充分理解和掌握道岔的检查尺寸标准，才能够做好道岔的检查工作。

因此，铁路部门需要加强对相关人员的培训和教育，提高其对道岔检查尺寸标准的理解和掌握，以确保道岔的安全和可靠运行。

总之，18号道岔的检查尺寸标准是保障道岔安全和可靠运行的重要保障之一。

相关人员需要充分理解和掌握道岔的检查尺寸标准，加强对道岔的定期检测和维护，选择适当的检查工具和方法，加强相关人员的培训和教育，以确保道岔在任何情况下都能够正常运行。

希望本文能够对相关人员有所帮助，提高对道岔检查尺寸标准的重视和认识。

一、前言合宁线是我国第一条全线设计时速250Km/h的电气化客运专线。

为确保电力机车从正线上高速通过道岔时,受电弓在任何情况下均不与侧线的接触线相接触,避免受电弓通过交叉线岔时较易发生的打弓现象,电力机车从侧线进入正线或从正线进入侧线时,受电弓能从侧线与正线接触线之间实现平稳过渡,不发生刮弓现象,在合宁线的275Km/h试验段与正线相连的号可动心轨高速单开道岔(简称18号道岔)在国内首次采用无交分线岔。

经铁科院网检车和铁道部综合检测车现场检测,受电弓的取流条件不变,速度不受影响。

二、18号道岔无交分线岔的原理与特征(一)18号道岔的结构特征18号道岔用于中间站正线与到发线间的连接。

道岔全长L=69.00m,前端长度a=31.729m,后端长度b =37.271m。

道岔侧股平面线形选用圆曲线与直线相切的连接方式。

(二)无交叉线岔的布置原理道岔处接触网的平面布置取决于道岔类型、受电弓工作宽度、受电弓的动态运行轨迹(最大摆动量和最大抬升量)。

1.无线夹区的确定。

对于250km/h的正线,接触线的变化坡度为0。

侧线由于速度较低,其坡度的变化应考虑受电弓在正线和侧线转换运行时,任何方向都应满足始触区范围内无线夹。

在距线路中心600~1050mm范围为无线夹区,在此区域内接触线不得安装任何线夹,包括定位线夹、吊弦线夹、电连接线夹等。

在道岔区,当接触网无线夹区内有接触悬挂时,此区域称为道岔始触区。

2.无交叉线岔“三区”的确定。

无交叉线岔有两个始触区和一个等高区。

平面布置时,应使侧线接触线和正线线路中心的距离大于两接触线间的距离。

以合宁线的号可动心轨高速单开道岔,德国DSA350SEK受电弓为例,受电弓最外端尺寸的半宽为625mm,摆动量为250mm(考虑250km/h速度),升高后的加宽为120mm。

所以受电弓在侧线侧最外端可触及到的尺寸限界为:625+250+120=975(mm)。

合宁线18号道岔无交叉线岔考虑到整个渡线的长度及道岔布置的对称性,单边采用一根道岔定位柱和一组硬横梁定位,其中B柱正线拉出值-400mm,侧线拉出值-900mm,支柱位置处道岔导曲线两外轨之间的距离150mm。

时速350Km18号无砟道岔铺设施工工法时速350Km18号无砟道岔铺设施工工法一、前言在高速铁路建设中，道岔的设计和施工十分关键。

随着高铁线路技术的不断提升，时速350Km的高速动车组得到广泛应用。

然而，时速350Km的高速动车组所需的道岔类型和性能要求较高，传统的道岔施工工法往往难以满足要求。

为此，我们引进了时速350Km18号无砟道岔铺设施工工法，以适应新的技术要求。

二、工法特点时速350Km18号无砟道岔铺设施工工法具有以下特点：1. 适应性强：该工法可以适用于各种环境和地质条件下的铁路线路。

2. 施工速度快：通过合理的施工组织和机具设备的运用，可以大大提高施工效率。

3. 节约材料：该工法采用18号无砟道岔，减少了对材料的需求，降低了施工成本。

4. 提高道岔性能：该工法可以确保道岔的运行性能和稳定性，满足高速动车组的需求。

三、适应范围时速350Km18号无砟道岔铺设施工工法适用于高速铁路线路，尤其适用于时速350Km的高速动车组。

四、工艺原理4.1 施工工法与实际工程时速350Km18号无砟道岔铺设施工工法以实际工程需求为基础，通过对施工工法的分析和实践应用，不断改进和提升施工效率和质量。

4.2 采取的技术措施该工法采取了以下技术措施：1. 施工前的勘察和设计：对线路的地质条件和施工环境进行详细调查和分析，确定适用的道岔类型和工法。

2. 施工组织：合理安排施工人员和机具设备，优化施工流程，提高施工效率。

3. 施工质量控制：采用先进的测量技术和检测设备，对施工过程进行监控和控制，确保施工质量符合设计要求。

五、施工工艺5.1 施工准备5.2 道岔铺设5.3 安装道床5.4 固定和调整5.5 试验运行六、劳动组织根据施工工艺和施工流程的不同需要，合理组织人员和任务分工，确保施工进度和质量。

七、机具设备7.1 铁轨吊机：用于铺设和调整铁轨。

7.2 铁路排水机：用于清理道床和排除积水。

7.3 清扫车：用于清理道床上的杂物和灰尘。

时速250公里60kg/m钢轨18号道岔成果总编号2007041起止时间2005年5月1日-2007年12月30日鉴定证书号科技基[2006]160号获奖等级一等奖主要获奖单位铁道部工程管理中心西南交通大学铁道科学研究院中铁工程设计咨询集团有限公司北京全路通信信号研究设计院中铁山桥集团有限公司中铁宝桥股份有限公司北京交通大学济南铁路局主要获奖人员何华武、郭福安、王平、张梅、辛学忠、许有全、肖俊恒、张玉林、董彦录、王柏重、刘学毅、蒋葛夫、王树国、方杭玮、侯爱滨、宋跃进、高亮、张东风、谢中理、任贵山一、项目简介道岔是限制列车速度的关键设备，是铁路提速及客运专线建设的重要技术设备。

铁道部于2005年制订了引进技术及自主创新研究并重，通过引进技术的消化吸收，打造中国道岔品牌的发展战略。

为满足我国铁路客运专线建设及既有线提速的需要，加快铁路技术创新，铁道部直接领导、组织、主持实施了技术难度较大的时速250公里60kg/m钢轨18号道岔的自主研发，集中力量，联合攻关，用、产、学、研结合，开创了铁路重大技术设备自主创新的新模式。

本项目历经了调查研究、系统设计、结构比选、标准制订、厂内试制、组装验收、现场试铺、动力试验等各个阶段，研制出了拥有一批自主创新成果的时速250公里60kg/m钢轨18号道岔，研究设计了适合于我国客货共线运行特点的相离式半切线型道岔平面，首次开展了道岔区刚度合理设置及均匀化研究，优化了锁闭机构及传力部件，解决了道岔转换系统卡阻及心轨一动4mm检查失效难题，研制了岔区全范围内轨距可调、全弹性化及大调高量的新型扣件系统，提出了客运专线道岔系列技术条件和标准，首次明确了道岔制造商的集成供货主体责任，保证了道岔的制造及组装精度。

胶济线时速250公里综合试验及郑武、沪宁线提速实践表明，该道岔能够满足动车组250km/h、货车120km/h直向过岔及客货车80km/h侧向过岔的安全性和平稳性要求。

时速250公里60kg/m钢轨18号客运专线道岔在技术上取得了重大创新，它的研制成功标志着我国道岔科研、设计、制造水平上升到一个新台阶，达到了国际同类道岔先进水平。

客专线系列18号高速道岔维护要点
为了保障客专线系列18号高速道岔的正常运行，确保列车安
全通行，以下是维护要点：
1. 定期检查和清洁道岔：每隔一段时间，进行定期检查和清洁
道岔，确保道岔运行顺畅。

特别需要注意的是，清洁道岔时应避免
使用含有腐蚀性物质的清洁剂。

2. 润滑部件：在道岔的可调部件和关键部件上涂抹适量的润滑剂，确保其灵活运转。

润滑剂的选择应符合相关要求，并定期更换。

3. 检查电气连接：定期检查和清理道岔的电气连接，确保电气
系统正常工作，以避免电路故障影响道岔的运行。

4. 调整调整位移和间隙：定期检查和调整道岔的位移和间隙，
使其符合标准要求，确保其正常运行和安全。

5. 清理杂物：定期清理道岔及周围区域的杂物，防止杂物进入
道岔机构，影响其运行。

6. 定期维护和保养：按照相关规定，制定定期维护和保养计划，并按时进行维护工作。

维护工作包括检查、清洁、润滑、调整和更
换部件等。

以上是客专线系列18号高速道岔维护要点，请按照这些要点
进行维护工作，确保道岔的正常运行和列车的安全通行。

注意：本文档内容仅供参考，请根据实际情况和相关法规进行
操作。

客专时速250km钢轨60kg/m钢轨
18号道岔
1.直向通过速度250km/h；货车直向速度120km/h；侧向速度80km/h；
2.道岔线形和平面尺寸
（1）道岔全长69m，前长31.729m，后长37.271m；道岔采用半径为1100米的相离单圆曲线线型。

（2）尖轨全长21.45m；
（3）转辙器设置三个牵引点：第一牵引点动程160mm，第二点118mm,第三点71mm。

各牵引点采用无卡阻设计的新型分动钩形外锁闭装置。

牵引点间设置密贴检查器监控尖轨状态。

（4）防跳：采用防跳顶铁，防跳限位装置。

（5）适应无缝线路要求，尖轨跟端采用间隔铁。

（6）弹性夹扣压。

（7）尖轨部分，每隔3m左右设一对辊轮滑床板，最后调高量达6mm，保证辊轮滑床板的接触。

（8）尖轨顶面降低值：顶宽0mm，降低
23mm,顶宽5mm(距尖端960mm)，降低14mm；顶宽20mm（距尖轨3852mm）,降低4mm;顶宽50mm（距尖端8598mm），降低0mm。

（9）辙叉结构：辙叉全长20992mm，辙叉角3°10’47.39”,辙叉趾端开口距436.5mm,跟端开口距633.6mm;
（10）心轨降低值：心轨尖端，轨头宽度0mm，降低值23mm，距心端599mm,轨头宽度20mm，降低值5mm;距心端1454mm，轨头宽度50mm,降低0mm。

（11）可动心轨两个牵引点：第一牵引动程115mm;第二牵引动程64mm。

客专线系列18号高速道岔简介高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。

从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ 系列（法国技术）。

自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大号码道岔采用圆曲线+缓和曲线的平面线形。

一．客运专线道岔主要尺寸18号道岔线形及主要尺寸二．客专线系列道岔主要特征尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。

客专线系列高速道岔扣件系统一．通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。

轨下设5mm橡胶垫板，板下设20mm橡胶垫层与铁垫板硫化在一起（弹性铁垫板）。

调高垫板设在岔枕顶面和弹性铁垫板之间，可实现－4～+26 mm调高量。

铁座与轨底间设置轨距块，与缓冲调距块相结合，可实现－8～+4 mm的调距量，调距精度为1mm。

缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板5mm厚轨下橡胶垫板二．特殊零部件（一）滑床板（二）辊轮与辊轮滑床板单辊轮双辊轮（三）弹性夹SSB4（360mm）用于尖轨跟端SSB3（303mm）用于滑床板SSB2（224mm）用于护轨垫板三．弹性铁垫板（一）编号说明位数含义第一～二位第三位第四～五位第六位道岔号数垫板类型偏心值或垫板序号右（左）开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)（二）编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四．道岔螺栓标称扭矩序号螺栓种类标称扭矩（N·M）1 T型螺栓弹条前部应与轨距宏观接触（缝隙0~1mm），扭矩120~1502 岔枕M30螺栓300~3503 长短心轨连接螺栓540~6604 限位器、转辙器跟端用间隔铁及翼轨间隔铁连接螺栓900~11005 防跳卡铁、顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制，不宜采用过大扭矩，但不应小于120~1506 扣板螺栓、轨撑竖向螺栓300五．扣件伤损标准（一）道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。

客专线系列18号高速道岔简介高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。

从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ 系列（法国技术）。

自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大号码道岔采用圆曲线+缓和曲线的平面线形。

一．客运专线道岔主要尺寸18号道岔线形及主要尺寸二．客专线系列道岔主要特征尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。

客专线系列高速道岔扣件系统一．通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。
