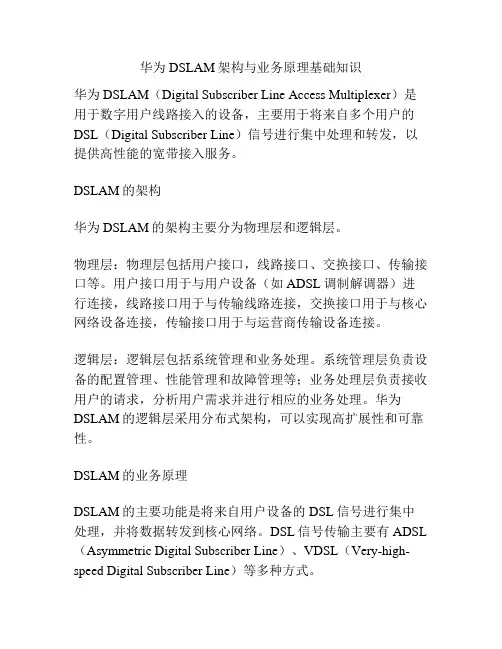

华为DSLAM架构与业务原理基础知识华为DSLAM（Digital Subscriber Line Access Multiplexer）是用于数字用户线路接入的设备，主要用于将来自多个用户的DSL（Digital Subscriber Line）信号进行集中处理和转发，以提供高性能的宽带接入服务。

DSLAM的架构华为DSLAM的架构主要分为物理层和逻辑层。

物理层：物理层包括用户接口，线路接口、交换接口、传输接口等。

用户接口用于与用户设备（如ADSL调制解调器）进行连接，线路接口用于与传输线路连接，交换接口用于与核心网络设备连接，传输接口用于与运营商传输设备连接。

逻辑层：逻辑层包括系统管理和业务处理。

系统管理层负责设备的配置管理、性能管理和故障管理等；业务处理层负责接收用户的请求，分析用户需求并进行相应的业务处理。

华为DSLAM的逻辑层采用分布式架构，可以实现高扩展性和可靠性。

DSLAM的业务原理DSLAM的主要功能是将来自用户设备的DSL信号进行集中处理，并将数据转发到核心网络。

DSL信号传输主要有ADSL （Asymmetric Digital Subscriber Line）、VDSL（Very-high-speed Digital Subscriber Line）等多种方式。

DSLAM通过用户接口与用户设备通信，接收用户设备发送的DSL信号。

对于ADSL信号，DSLAM将用户设备发送的上行信号和下行信号进行分离，并按照不同的业务要求进行处理，然后将数据转发至核心网络。

对于VDSL信号，DSLAM可以提供更高的传输速率和更长的传输距离，可以满足用户对高速宽带的需求。

华为DSLAM支持多种业务类型，包括宽带接入、IP电话、视频监控等。

通过业务处理模块，DSLAM可以根据用户需求进行不同的业务处理。

例如，在宽带接入业务中，DSLAM可以根据用户的带宽需求，对数据进行分配和计量，并提供相应的服务质量保证。

一、实验目的本次实验旨在通过华为网络设备，掌握网络配置的基本技能，熟悉华为设备的配置界面和命令，并能够独立完成以下任务：1. 配置IP地址2. 宣告OSPF3. 引入默认路由4. 路由汇总5. 配置完全Stub区域6. 修改接口Cost实现合理分流，确保来回路径一致7. 修改网络类型，加快收敛8. 配置出口NAT，实现外网连通性9. 增强安全性二、实验环境1. 华为交换机：S5700-28P2. 华为路由器：AR22003. 实验软件：华为eNSP（企业网络仿真器）三、实验步骤1. 配置IP地址- 在交换机上配置VLAN，并为其分配Access接口。

- 为路由器接口配置IP地址。

2. 宣告OSPF- 在路由器上启用OSPF协议。

- 配置OSPF进程ID。

- 宣告OSPF网络。

3. 引入默认路由- 在路由器上配置默认路由，指向下一跳路由器。

4. 路由汇总- 配置路由汇总，减少路由表项。

5. 配置完全Stub区域- 在OSPF区域中配置完全Stub区域，禁止区域内的路由器学习其他区域的路由信息。

6. 修改接口Cost实现合理分流- 根据网络流量需求，修改接口Cost值，实现合理分流。

7. 修改网络类型，加快收敛- 根据网络需求，修改OSPF网络类型，加快收敛速度。

8. 配置出口NAT，实现外网连通性- 配置NAT地址转换，实现内网设备访问外网。

9. 增强安全性- 配置访问控制列表（ACL），限制对网络设备的访问。

- 配置IPsec VPN，保障数据传输安全。

四、实验结果与分析1. 成功配置了IP地址、OSPF、默认路由、路由汇总、完全Stub区域等。

2. 修改接口Cost值，实现了合理分流。

3. 修改网络类型，加快了收敛速度。

4. 配置出口NAT，实现了外网连通性。

5. 增强了网络设备的安全性。

五、实验总结通过本次实验，我们掌握了以下技能：1. 华为设备的配置界面和命令。

2. 网络配置的基本技能。

3. OSPF多区域配置的规划和实施。

eSpace U2980 统一网关V100R001C10产品概述文档版本04发布日期2015-06-29版权所有 © 华为技术有限公司 2015。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：目录1 产品定位 (1)2 产品特点 (4)3 系统结构 (10)3.1 系统组成 (10)3.2 硬件结构 (11)3.3 软件结构 (13)3.4 OAM系统 (14)4 接口、信令与协议 (17)4.1 支持的接口 (17)4.2 支持的信令与协议 (18)5 组网应用 (20)5.1 网元介绍 (20)5.2 容灾应用组网 (21)5.3 PGM应用组网 (22)5.4 AS服务应用组网 (24)5.5 集中式呼叫中心 (26)5.6 分布式呼叫中心 (27)5.7 网络呼叫中心 (29)6 特性和功能 (30)6.1 UC业务 (30)6.2 CC业务 (31)6.3 接入功能 (33)6.4 媒体资源功能 (34)6.5 可靠性 (35)6.6 安全性 (36)7 操作、维护和管理 (38)7.1 OMU管理维护系统 (38)7.2 配置脚本生成工具系统 (39)8 技术指标 (41)8.1 物理参数 (41)8.2 性能和容量 (42)9 遵循的标准 (43)9.1 中国标准 (43)9.2 国际标准 (44)1产品定位介绍eSpace U2980在企业级解决方案中的应用场景及网络位置。

1智能无损网络简介定义智能无损网络是基于PFC优先级流控机制，结合智能化拥塞控制技术，使以太网满足分布式高性能应用无丢包、低时延、高吞吐诉求的能力。

目的随着全球企业数字化转型的加速进行，数据中心的使命正在从聚焦业务快速发放向聚焦数据高效处理进行转变。

为了提升数据处理的效率，HPC高性能计算、分布式存储、AI人工智能等当今热门应用要求数据中心网络具有无丢包、低时延、高吞吐的能力。

然而传统的基于TCP/IP协议栈的网络通信由于在数据拷贝等关键环节资源消耗较大并且时延过高，无法满足对网络性能的高要求。

RDMA（Remote Direct Memory Access，远程直接内存访问功能）利用相关的硬件和网络技术，使服务器的网卡之间可以直接读内存，最终达到高带宽、低时延和低资源消耗率的效果。

但是RDMA专用的InfiniBand网络架构封闭，无法兼容现网，使用成本较高。

RoCE（RDMA over Converged Ethernet）技术的出现有效解决了这些难题。

RoCE即使用以太网承载RDMA的网络协议，有两个版本：RoCEv1是一种链路层协议，不同广播域下无法使用；RoCEv2是一种网络层协议，可以实现路由功能。

当前高性能计算、分布式存储、人工智能等应用均采用RoCEv2协议来降低CPU的处理和时延，提升应用的性能。

然而，由于RDMA的提出之初是承载在无损的InfiniBand网络中，RoCEv2协议缺乏完善的丢包保护机制，对于网络丢包异常敏感。

同时，这些分布式高性能应用的特征是多对一通信的Incast流量模型，对于以太交换机，Incast流量易造成交换机内部队列缓存的瞬时突发拥塞甚至丢包，带来应用时延的增加和吞吐的下降，从而损害分布式应用的性能。

智能无损网络基于PFC机制提供了智能化拥塞控制技术，可以解决传统以太网络拥塞丢包、时延大的约束，为RoCEv2分布式应用提供“无丢包、低时延、高吞吐”的网络环境，满足分布式应用的高性能需求。

华为eLTE-U解决方案2017eLTE-U解决方案概述企业在数字化转型过程中，越来越强烈的依赖于无线连接。

不同于普通消费者的无线通信，企业客户往往需要部署专用的无线网络以适配特殊的业务需求，同时希望系统具备易部署、可靠性高和稳定的性能。

华为的eLTE-U解决方案将4.5G通信技术应用在免授权频谱上，使得企业和政府用户也能够自行部署最专业和最先进的行业无线专网，满足企业生产园区和城市公共区域的数据、视频等宽带传输需求。

eLTE-U解决方案有两种网络部署形式，其中通常的方案包含核心网、基站和终端三部分，应用服务器与核心网连接，可以满足各种业务应用场景。

另外还有一种简化的组网形式，只包含基站和终端，基站通过IP连接与应用服务器直接通信。

简化的组网方案适用于固定视频监控场景，由于不涉及终端移动，无须核心网进行跨基站的信息处理，基站也不需要处理小区间切换，只须实现基本的视频数据上传。

eLTE-U解决方案亮点·抗干扰eLTE-U处理多径信号的能力更强，能够将多个反射无线信号进行合并增强，所以eLTE-U相比普通的免授权频谱无线技术（如Wi-Fi），更加适应各种气候条件，在大雨时保持稳定的传输性能，在建筑和植物密集的城区中仍然有良好的覆盖。

eLTE-U有更加精细的无线资源调度机制，每毫秒都会检测干扰情况并选择最合适的无线资源。

相比Wi-Fi和微波技术，在相同外部干扰条件下，性能的损失能够降低3倍。

·易部署eLTE-U解决方案支持5.4/5.8GHz免授权频谱，无须申请专用频谱和支付频谱费用，便于企业自建专网；小型化基站设备便于安装，终端PoE供电，即插即用，3U或1U高盒子集成核心网多个网元；针对固定视频监控场景提供简易组网方案，快速部署，维护简单。

·高性能eLTE-U系统具备更高的接收灵敏度，并且采用特殊技术能够保障小区边缘用户的接入，覆盖距离是Wi-Fi的两到三倍。

eLTE-U针对蜂窝系统设计，有这标准和完善的小区间切换机制，能够支持160公里每小时的移动速度，切换时延小于50毫秒，无丢包。

华为培训学新版Datacom REPORTING2023 WORK SUMMARY目录•Datacom技术概述•网络基础知识梳理•路由交换技术深入剖析•网络安全策略部署与优化•故障排查与性能调优技巧分享•华为Datacom产品配置实践•总结回顾与未来展望PART01 Datacom技术概述Datacom定义与发展趋势Datacom定义Datacom（数据通信）是指通过计算机网络进行数据传输和通信的技术，是实现各种信息系统互联互通的基础。

发展趋势随着云计算、大数据、物联网等技术的快速发展，Datacom技术正朝着更高速度、更大容量、更低时延、更安全可靠的方向发展。

华为Datacom产品家族介绍路由器产品包括AR系列路由器、NE系列路由器等，提供丰富的接口类型和高性能转发能力，满足不同场景的组网需求。

无线产品包括Wi-Fi 6/6E无线接入点、5G CPE 等，提供高速无线接入和移动性支持，满足各种无线应用场景的需求。

交换机产品包括CloudEngine系列交换机、S系列交换机等，提供大容量、高密度的端口接入和高速转发能力，支持多种网络协议和特性。

安全产品包括防火墙、VPN网关、入侵检测/防御系统等，提供全面的网络安全防护和管理功能。

应用场景及市场需求分析应用场景Datacom技术广泛应用于政府、金融、教育、医疗、企业等各个领域，支持各种信息系统的建设和运行。

市场需求随着数字化转型的加速推进，市场对Datacom技术的需求不断增长，特别是在云计算、大数据、物联网等新兴领域的应用需求更加旺盛。

培训目标与课程设置培训目标通过华为培训学新版Datacom课程的学习，使学员全面掌握Datacom技术的基础知识和实践技能，能够独立完成网络规划、设计、实施和运维等工作。

课程设置包括Datacom基础、路由交换技术、无线技术、网络安全技术等多个模块，涵盖理论讲解、实验操作、案例分析等多种教学方式。

PART02网络基础知识梳理OSI七层模型及TCP/IP协议栈OSI七层模型01物理层、数据链路层、网络层、传输层、会话层、表示层、应用层TCP/IP协议栈02网络接口层、网络层、传输层、应用层各层功能及协议03如物理层负责传输比特流，数据链路层负责将比特流组合成帧等；TCP/IP协议栈中，IP协议位于网络层，TCP和UDP协议位于传输层等路由器交换机防火墙负载均衡器常见网络设备功能介绍01020304连接不同网络，实现路由选择和数据转发用于局域网内设备之间的数据交换保护网络安全，过滤非法访问和数据包分发网络负载，提高网络性能和可靠性局域网、广域网技术原理及应用以太网、令牌环网、FDDI等PPP、HDLC、ATM、帧中继等星型、树型、环型、网状型等企业内部网络、园区网络、城域网等局域网技术广域网技术网络拓扑结构应用场景IP地址分类子网划分与CIDRIP地址分配策略IP地址管理工具IP地址规划与管理方法A类、B类、C类、D类、E类静态分配、动态分配（DHCP）提高IP地址利用率，减少网络广播风暴IPAM（IP Address Management）系统，实现IP地址的集中管理和监控PART03路由交换技术深入剖析路由原理及静态路由配置实践路由表与路由查找流程了解路由表结构，掌握路由查找过程，理解路由优先级和度量值概念。

华为交换机测试方案1. 引言华为交换机是一种用于构建企业网络的关键设备，其功能涵盖了数据转发、安全防护、流量控制等多个方面。

为了确保华为交换机的性能稳定和安全可靠，需要进行一系列的测试工作。

本文档旨在介绍华为交换机测试方案，包括测试目标、测试环境、测试策略和测试方法。

2. 测试目标华为交换机测试的主要目标是评估其性能、稳定性和安全性，确保其可以满足企业网络的需求。

具体的测试目标包括： - 性能测试：评估华为交换机的数据转发能力、吞吐量和延迟等性能指标。

- 稳定性测试：验证华为交换机在长时间运行和高负载情况下的稳定性。

- 安全性测试：测试华为交换机的安全功能，如访问控制、防攻击和数据加密等。

3. 测试环境为了进行有效的测试，我们需要搭建一个符合实际情况的测试环境。

测试环境应包括以下组成部分： - 华为交换机：选取适合测试的华为交换机设备，并确保其与实际生产环境的硬件和软件配置相似。

- 测试服务器：用于模拟网络流量和执行性能测试的服务器，建议使用高性能的服务器硬件。

- 测试工具：选择适合的测试工具，如Spirent TestCenter、Ixia和Wireshark等，用于生成流量和分析测试结果。

- 网络设备：搭建适当数量的网络设备，如路由器和服务器，以模拟真实的网络环境。

4. 测试策略华为交换机测试需要制定合理的测试策略，以确保全面覆盖各项测试目标。

以下是几个重要的测试策略建议： - 冒烟测试：在进行详细测试之前，首先进行冒烟测试以验证华为交换机是否基本可用。

- 压力测试：通过增加并发用户和流量量，测试华为交换机在高负载情况下的性能和稳定性。

- 安全测试：通过模拟攻击和验证访问控制策略，测试华为交换机的安全功能。

- 协议测试：验证华为交换机对不同网络协议的兼容性和性能。

5. 测试方法在进行具体的测试时，我们需要选择合适的测试方法和工具。

以下是几个常用的华为交换机测试方法：5.1 性能测试性能测试主要用于评估华为交换机的数据转发能力、吞吐量和延迟等性能指标。

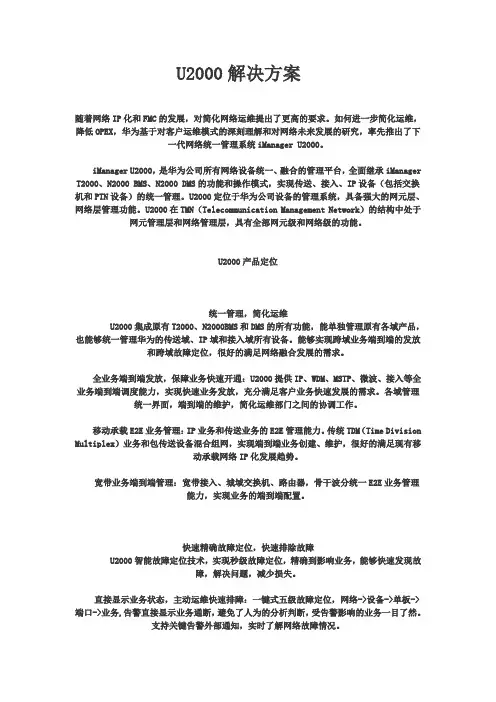

U2000解决方案随着网络IP化和FMC的发展，对简化网络运维提出了更高的要求。

如何进一步简化运维，降低OPEX，华为基于对客户运维模式的深刻理解和对网络未来发展的研究，率先推出了下一代网络统一管理系统iManager U2000。

iManager U2000，是华为公司所有网络设备统一、融合的管理平台，全面继承iManager T2000、N2000 BMS、N2000 DMS的功能和操作模式，实现传送、接入、IP设备（包括交换机和PTN设备）的统一管理。

U2000定位于华为公司设备的管理系统，具备强大的网元层、网络层管理功能。

U2000在TMN（Telecommunication Management Network）的结构中处于网元管理层和网络管理层，具有全部网元级和网络级的功能。

U2000产品定位统一管理，简化运维U2000集成原有T2000、N2000BMS和DMS的所有功能，能单独管理原有各域产品，也能够统一管理华为的传送域、IP域和接入域所有设备。

能够实现跨域业务端到端的发放和跨域故障定位，很好的满足网络融合发展的需求。

全业务端到端发放，保障业务快速开通：U2000提供IP、WDM、MSTP、微波、接入等全业务端到端调度能力，实现快速业务发放，充分满足客户业务快速发展的需求。

各域管理统一界面，端到端的维护，简化运维部门之间的协调工作。

移动承载E2E业务管理：IP业务和传送业务的E2E管理能力。

传统TDM（Time Division Multiplex）业务和包传送设备混合组网，实现端到端业务创建、维护，很好的满足现有移动承载网络IP化发展趋势。

宽带业务端到端管理：宽带接入、城域交换机、路由器，骨干波分统一E2E业务管理能力，实现业务的端到端配置。

快速精确故障定位，快速排除故障U2000智能故障定位技术，实现秒级故障定位，精确到影响业务，能够快速发现故障，解决问题，减少损失。

直接显示业务状态，主动运维快速排障：一键式五级故障定位，网络->设备->单板->端口->业务,告警直接显示业务通断，避免了人为的分析判断，受告警影响的业务一目了然。

智能感知的神经元——华为AR530工业路由交换一体机评测作者：暂无来源：《计算机世界》 2013年第42期计算机世界评测实验室曾经以为智慧城市离我们还很远，物联网也不过是一种宣传概念的噱头。

然而随着家门口智能电表的安装，我们能深切地感受到，智慧城市离我们真的已经很近了。

如果说网络是构成智慧城市的神经系统，那么工业路由交换一体机就是这个神经系统的神经元了。

工业路由交换一体机到底具备什么样的能力，是否能够担负起智慧城市组网的重任呢？接下来，通过华为AR530 系列工业路由交换一体机的评测，为大家一一揭晓。

工业路由交换设备的必要性提及网络设备，通常我们首先想到的是配套的机房、机柜，专业的供电、制冷等设施。

当智慧城市所需的网络设备无处不在时，难道我们也必须为每台设备都建设专业的机房吗？这肯定是不现实的。

既然我们无法为每台网络设备都提供良好的使用环境，那自身携带机房的网络设备不失为一种好的解决方案，于是工业路由交换设备就应运而生了。

本次测试的华为工业路由交换一体机的具体型号为AR531-F2C-H（以下简称“华为AR531”），其标配8 个百兆网络交换接口（LAN）和两个千兆SFP 路由交换接口（WAN），其中6 个为百兆SFP 光纤模块接口，两个为百兆SFP 光纤模块与RJ45 共用接口。

除此之外，该设备还可以支持两路RS485 接口和两路数据输入DI 接口，以及串行辅助和控制台管理端口。

同时，华为AR531 一体机还提供了一个具备U 盘开局功能的USB 2.0 接口。

提供一个恒湿恒温的环境，那就需要网络设备具备很强的环境适应能力了。

华为AR531对温度及湿度的适应能力究竟如何？我们首先对华为AR531 的高低温耐受性进行了测试。

测试中，我们将华为AR531 分别放置在-40℃与80℃的环境中，并对其电气性能进行考察。

测试结果发现，无论是在-40℃的低温环境还是在80℃的高温环境中，华为AR531 的电气性能均未出现明显变化，依然能够保持正常的工作状态。

概要●电压输入：3.0V~3.6V●工作环境温度：-40℃to +85℃●处理器：Hi3861(L)处理器，主频高达160MHz●存储器▪352K字节的SRAM▪288K字节的ROM▪2M字节的XIP Flash●Wi-Fi▪IEEE 802.11 b/g/n 1T1R 2.4GHz单频（ch1～ch14）▪支持HT20，72.2Mbps@MCS7▪支持WPA/WPA2 PSK，Open/WEP/ TKIP/CCMP，▪支持WPS 2.0▪支持IEEE Power Save 节能模式▪支持RF 自校准方案▪支持STA 和AP形态，作为AP 时最大支持6 个STA●功耗Ultra Deep Sleep 模式：5μ******内置Hi3861处理器▪DTIM1：**********▪DTIM3：**********内置Hi3861L处理器▪DTIM1：0.9*******▪DTIM3：**********▪DTIM10：250u A@3.3V●接入丰富的外设▪13 x GPIO▪7 x ADC 通道▪ 3 x UART，支持硬件流控制▪ 1 x SPI，1 x I2S▪ 2 x I2C▪ 1 x SDIO▪ 6 x PWM接口和尺寸▪保持与同类封装模组的引脚兼容性▪邮票孔或插针▪适用于照明应用的白色PCB油墨▪板载PCB天线，18 mm x 20 mm●丰富的配套软件▪支持LiteOS操作系统▪支持HarmonyOS操作系统▪提供Hilink云平台接入SDK●典型应用▪智能家电▪智能电工产品▪工业自动化●订货代号订货代号说明EMW3010-PZI6 板载PCB天线，Hi3861处理器EMW3010-PI6A 板载PCB天线，Hi3861L超低功耗处理器EMW3010-EZI6 外接天线IPEX座，Hi3861处理器EMW3010-PZI6-TR 板载PCB天线，Hi3861处理器，卷带包装EMW3010 Wi-Fi物联网模组内置华为海思Hi3861 Wi-Fi Soc，接入华为物联网平台专用2.4G Hz IEEE 802.11 b/g/n，超高集成度，丰富的外设版本：1.4 日期：2021-08-25 编号：DS0160CN系列订货代码例如EMW 3 01 0 -P ZI 6 A -xxx产品系列EMW = 物联网Wi-Fi模组产品类型3 = 焊接类无线模组典型目标应用和功能01 = IOT物联网应用1系列外形尺寸，增强功能0 = 2 x 9 pins 1.5间距邮票孔射频接口P = 18 mm x 20 mm，2.4GHz板载PCB天线Z = 18 mm x 20 mm，2.4GHz 外置天线IPEX接口PSRAM容量(可选)Z=不含PSRAMJ=4M字节的PSRAM温度范围6 = 工业级温度范围，-40°C~85°C可选项A = 使用超低功耗处理器Hi3861L（默认使用Hi3861）可选项TR = 卷带包装（默认使用托盘）如需了解所有相关特性清单（如包装，最小订单量等）和其他方面的信息，请联系就近MXCHIP销售点和代理商。
