玻璃升降器电机展示版

汽车车窗升降器车窗玻璃升降器类型手动/电动摇臂式电动钢丝式电动塑料带式车窗玻璃升降器类型环境装置爆炸图摇臂式车窗玻璃升降器（手动）通过玻璃升降器手柄调 节X形机构主动臂的伸缩摆 动，使车窗玻璃上下移动。

摇臂手动式是利用钢索 拖动玻璃托架沿导槽上下移 动。

在玻璃与车门之间的玻 璃导槽内嵌入橡胶的密封条 是为了防止雨水等沿着玻璃 导槽流进车内。

进入的雨水 通过车门下的小孔流出。

齿扇幻灯片 5细节齿扇啮合摇臂式（手动）细节——齿扇摇臂式车窗玻璃升降器（演示）通过玻璃升降器手柄调节X形机构主动臂的伸缩摆动 使车窗玻璃上下移动。

摇臂手动式是利用钢索拖动玻璃托架沿导槽上下移动。

交叉传动臂式电动车窗玻璃升降器电动车窗上安装了小型的电动机，并通过电动机驱动减速齿轮运动，带动主动臂运动的。

A交叉传动臂式电动车窗玻璃升降器安全问题每扇车门上均装有一个控制开关，并在驾驶员所在的车门上装有总开关，总开关一般安装在驾 驶员容易操作的位置上。

总开关上设计一个锁定开关，在锁定开关接通的情况下，各开关均能操纵所 在车门的玻璃；在锁定开关断开的情况下，后面两扇车门的电路被切断，门上的开关便失去作用，这 种设计的目的是为了增加乘坐人员的安全性。

安全问题车门窗开启状态车门窗开启状态单臂臂式电动车窗玻璃升降器▲电动玻璃升降器的结构： 臂式玻璃升降器因为其结构简单、加工方便、成本低，所以在我国车辆上 使用较为普遍。

丰田看罗拉等车型都采用的是此类结构的升降器，所以我 们重点介绍一下。

一、单臂式玻璃升降器：升到顶供货状态降到底单臂式玻璃升降器： 单臂式玻璃升降器只有一个升降臂，结构最为简单，但由于升降臂 承点与玻璃质心之间的相对位置经常变化，玻璃升降式会产生倾斜、 卡滞，该结构只适用于玻璃两侧为平行直边且幅度大的车门系统。

（较多轿车的后门采用该系统）设计细节：1、主摇臂的强度；2、电机的输出扭矩；3、齿板与固定座（安装座）的配合间隙；故障模式：1、升降器不到顶；A、主臂的刚性强度不够；B、电机输出功率不够；C、齿板的上止位行程不够；2、升降异响；A、电机异响（电机内部）；B、各铆接部位松动；C、圆滑块（罗拉）与球头轴配合过紧；D、齿板与固定座（安装座）的配合间隙；E、托架、滑槽与圆滑块的配合间隙以及油脂干涸泥沙等杂物。

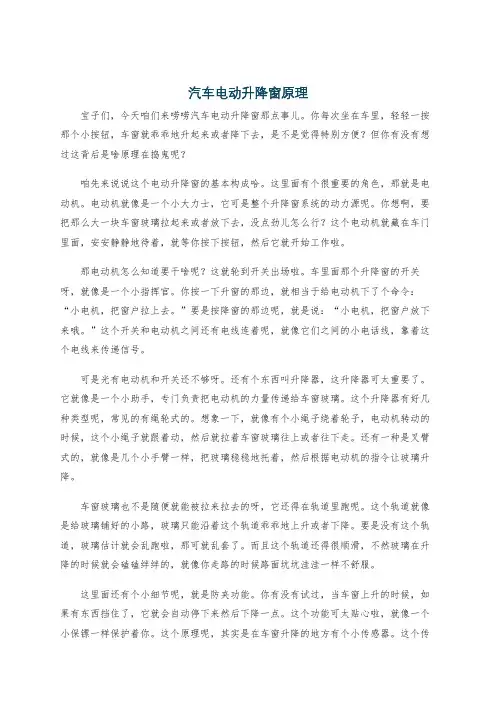

汽车电动升降窗原理宝子们，今天咱们来唠唠汽车电动升降窗那点事儿。

你每次坐在车里，轻轻一按那个小按钮，车窗就乖乖地升起来或者降下去，是不是觉得特别方便？但你有没有想过这背后是啥原理在捣鬼呢？咱先来说说这个电动升降窗的基本构成哈。

这里面有个很重要的角色，那就是电动机。

电动机就像是一个小大力士，它可是整个升降窗系统的动力源呢。

你想啊，要把那么大一块车窗玻璃拉起来或者放下去，没点劲儿怎么行？这个电动机就藏在车门里面，安安静静地待着，就等你按下按钮，然后它就开始工作啦。

那电动机怎么知道要干啥呢？这就轮到开关出场啦。

车里面那个升降窗的开关呀，就像是一个小指挥官。

你按一下升窗的那边，就相当于给电动机下了个命令：“小电机，把窗户拉上去。

”要是按降窗的那边呢，就是说：“小电机，把窗户放下来哦。

”这个开关和电动机之间还有电线连着呢，就像它们之间的小电话线，靠着这个电线来传递信号。

可是光有电动机和开关还不够呀。

还有个东西叫升降器，这升降器可太重要了。

它就像是一个小助手，专门负责把电动机的力量传递给车窗玻璃。

这个升降器有好几种类型呢，常见的有绳轮式的。

想象一下，就像有个小绳子绕着轮子，电动机转动的时候，这个小绳子就跟着动，然后就拉着车窗玻璃往上或者往下走。

还有一种是叉臂式的，就像是几个小手臂一样，把玻璃稳稳地托着，然后根据电动机的指令让玻璃升降。

车窗玻璃也不是随便就能被拉来拉去的呀，它还得在轨道里跑呢。

这个轨道就像是给玻璃铺好的小路，玻璃只能沿着这个轨道乖乖地上升或者下降。

要是没有这个轨道，玻璃估计就会乱跑啦，那可就乱套了。

而且这个轨道还得很顺滑，不然玻璃在升降的时候就会磕磕绊绊的，就像你走路的时候路面坑坑洼洼一样不舒服。

这里面还有个小细节呢，就是防夹功能。

你有没有试过，当车窗上升的时候，如果有东西挡住了，它就会自动停下来然后下降一点。

这个功能可太贴心啦，就像一个小保镖一样保护着你。

这个原理呢，其实是在车窗升降的地方有个小传感器。

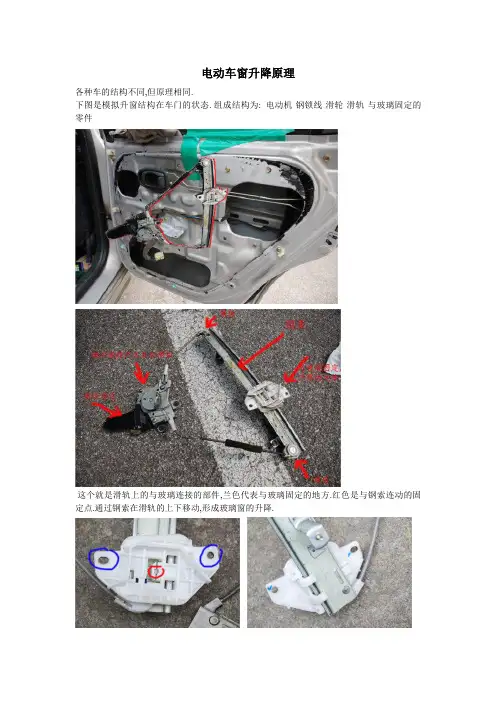

电动车窗升降原理
各种车的结构不同,但原理相同.
下图是模拟升窗结构在车门的状态. 组成结构为: 电动机-钢锁线-滑轮-滑轨-与玻璃固定的零件
这个就是滑轨上的与玻璃连接的部件,兰色代表与玻璃固定的地方.红色是与钢索连动的固定点.通过钢索在滑轨的上下移动,形成玻璃窗的升降.
钢索通过滑轮转动. 容易出现故障的一个地方
电动机驱动缠绕钢索的转轮转动,产生钢索左右移动.使得玻璃升降. 钢索容易在转轮处迷失方向.
黑色方块结构就是电机,右边的则是拆掉电机和转轮的样子.
电机上的齿轮与转轮上的齿轮结合,似得转轮转动---拉动钢索--升降玻璃
绿色代表车玻璃,兰色代表玻璃与升降机构的连接. 红色代表滑轨与车门的固定.
电动升窗,如果出现故障,可以维修的.比较简单.
电动升窗,经常会出现上升很慢,或者无法到顶.那么就看这个结构,找找原因吧.有可能是电机不良也有可能是导轨转轮不良。

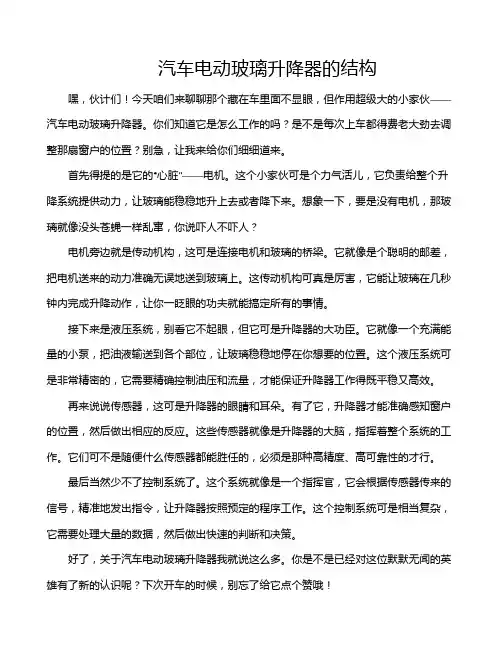

汽车电动玻璃升降器的结构嘿，伙计们！今天咱们来聊聊那个藏在车里面不显眼，但作用超级大的小家伙——汽车电动玻璃升降器。

你们知道它是怎么工作的吗？是不是每次上车都得费老大劲去调整那扇窗户的位置？别急，让我来给你们细细道来。

首先得提的是它的“心脏”——电机。

这个小家伙可是个力气活儿，它负责给整个升降系统提供动力，让玻璃能稳稳地升上去或者降下来。

想象一下，要是没有电机，那玻璃就像没头苍蝇一样乱窜，你说吓人不吓人？电机旁边就是传动机构，这可是连接电机和玻璃的桥梁。

它就像是个聪明的邮差，把电机送来的动力准确无误地送到玻璃上。

这传动机构可真是厉害，它能让玻璃在几秒钟内完成升降动作，让你一眨眼的功夫就能搞定所有的事情。

接下来是液压系统，别看它不起眼，但它可是升降器的大功臣。

它就像一个充满能量的小泵，把油液输送到各个部位，让玻璃稳稳地停在你想要的位置。

这个液压系统可是非常精密的，它需要精确控制油压和流量，才能保证升降器工作得既平稳又高效。

再来说说传感器，这可是升降器的眼睛和耳朵。

有了它，升降器才能准确感知窗户的位置，然后做出相应的反应。

这些传感器就像是升降器的大脑，指挥着整个系统的工作。

它们可不是随便什么传感器都能胜任的，必须是那种高精度、高可靠性的才行。

最后当然少不了控制系统了。

这个系统就像是一个指挥官，它会根据传感器传来的信号，精准地发出指令，让升降器按照预定的程序工作。

这个控制系统可是相当复杂，它需要处理大量的数据，然后做出快速的判断和决策。

好了，关于汽车电动玻璃升降器我就说这么多。

你是不是已经对这位默默无闻的英雄有了新的认识呢？下次开车的时候，别忘了给它点个赞哦！。

玻璃升降器滑块和电机的更换方法
刘利
【期刊名称】《《汽车与驾驶维修：维修版》》
【年(卷),期】2008(000)003
【摘要】很多修理厂对玻璃升降器的维修方法通常是更换升降器总成，特别是特约维修站中基本上都采取更换总成维修，但这种维修方式会使用户增加很多维修成本。

事实上，绝大多数玻璃升降器的维修都可以通过更换损坏的配件来完成，现以一汽-大众奥迪A6轿车为例，对此类维修的操作步骤进行简要说明。

【总页数】1页(P65)
【作者】刘利
【作者单位】
【正文语种】中文
【中图分类】U463.853
【相关文献】
1.车门玻璃升降器电机齿轮箱的改进 [J], 刘铭毓
2.某车门系统与玻璃升降器电机共振的实验研究 [J], 王卫滨;魏伟华;万宏杰
3.汽车玻璃升降器电机噪音分析与解决方法 [J], 王章文
4.汽车玻璃升降器电机噪音分析与解决方法 [J], 王章文
5.汽车玻璃升降器电机选型问题研究 [J], 赵匡;余辉;查三妹;陈建海;谭柳;成淑仪因版权原因，仅展示原文概要，查看原文内容请购买。

玻璃升降电机原理玻璃升降电机是一种常见的电动门窗设备，通过电机的驱动，使玻璃平稳升降。

其原理主要涉及电机、传动装置和控制系统三个方面。

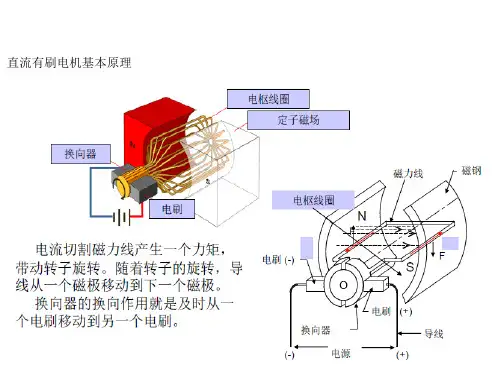

一、电机部分玻璃升降电机通常采用直流电机或交流电机。

直流电机通过直流供电，产生旋转力矩，驱动升降装置实现升降功能。

交流电机则通过交流供电，通过电磁感应原理产生旋转力矩，从而驱动升降装置。

二、传动装置部分玻璃升降电机的传动装置一般采用齿轮传动或链条传动。

齿轮传动利用齿轮的啮合原理，将电机的旋转运动转化为线性运动，从而实现玻璃的升降。

链条传动则是通过链条的拉动，将电机的旋转运动转化为线性运动，驱动玻璃升降。

三、控制系统部分玻璃升降电机的控制系统主要包括开关、传感器和控制器。

开关用于控制电机的启停，通过手动操作实现玻璃的升降。

传感器用于监测玻璃的位置或状态，传输信号给控制器，控制器根据传感器的信号来控制电机的运行，实现玻璃的精确升降。

玻璃升降电机的工作原理如下：1. 当用户通过开关操作时，开关会发送信号给控制器。

2. 控制器接收到信号后，根据信号判断玻璃是需要升降还是停止运动。

3. 如果是升降信号，控制器会发送指令给电机，电机开始运转。

4. 电机通过传动装置的齿轮传动或链条传动，将旋转运动转化为线性运动。

5. 线性运动驱动玻璃升降，直到达到预设的位置或者停止信号发送给控制器。

6. 控制器接收到停止信号后，停止发送指令给电机，电机停止运转，玻璃停止升降。

玻璃升降电机的原理简单明了，通过电机的驱动和传动装置的转化，实现了玻璃的平稳升降。

控制系统的作用则是根据用户的操作和传感器的反馈，精确控制电机的运行，确保玻璃的升降位置准确。

总结起来，玻璃升降电机是一种利用电机的旋转运动和传动装置的转化，通过控制系统的精确控制，实现玻璃升降的设备。

其原理简单明了，应用广泛，为门窗行业提供了便利和舒适性。

在实际应用中，还可以根据具体需求，进行改进和优化，以满足不同场景的使用要求。

汽车玻璃升降器设计说明一、引言二、设计原理汽车玻璃升降器的设计原理主要是基于电动机的运动机构和控制系统。

电动机通过驱动齿轮来控制升降器的上升和下降。

控制系统可以根据车内开关或遥控信号来控制玻璃升降器的操作。

此外，为了保证玻璃升降的平稳性和安全性，设计中还需要考虑防夹手、防砸玻璃等功能。

三、设计结构1.电动机：汽车玻璃升降器使用直流电动机，通过电源系统提供供电。

2.齿轮组：齿轮组由主齿轮和从齿轮组成，通过齿合传动，提供升降力。

3.导轨：导轨用于固定传动杆，保证传动杆的平稳运动。

4.传动杆：传动杆与齿轮组相连，通过齿轮的旋转实现玻璃升降。

5.支撑杆：支撑杆用于固定玻璃，保证玻璃的稳定性和安全性。

6.上下车窗导轨：上下车窗导轨用于固定车窗，保证车窗的升降稳定和精确性。

7.电线：电线连接电动机和控制系统，提供电力和信号传输。

四、功能1.车内开关控制：通过车内的升降开关，驾驶员和乘客可以控制玻璃的升降。

开关配有上升和下降两个方向的按钮，方便用户操作。

2.遥控控制：车辆还可以配有遥控升降系统，通过遥控器发送信号，可以方便地控制玻璃的升降。

3.防夹手功能：设计中需要加入防夹手装置，当玻璃遇到阻力时停止运动，避免夹伤人员。

4.防砸玻璃功能：设计中需要加入防砸玻璃装置，当玻璃升降过程中出现故障或意外时，能自动停止运动，避免玻璃破碎。

5.自动停止功能：当玻璃完全升起或降下时，设计中应添加自动停止功能，避免过度运动。

6.可编程控制系统：设计中可以采用可编程控制器，通过编程实现不同的控制模式和策略，提高升降器的使用便利性和功能性。

五、安全性和可靠性为了确保升降器的安全性和可靠性，应考虑以下几个方面：1.电气安全：设计中需要采用合格的电气部件和线缆，以保证电路的安全性和稳定性。

2.机械安全：设计中应选用高品质的机械零部件，确保机械结构的强度和耐久性。

此外，还需要加入防夹手、防砸玻璃装置，以保证升降器的安全性。

3.控制系统稳定性：控制系统需要具备稳定的工作特性，能够通过车内开关或遥控信号准确地控制玻璃的升降，并且能够自动停止运动。

概述
汽车玻璃升降器传动电机、马达主要传动架构由齿轮箱（减速器）、电机（马达）组装而成，通常采用小型减速器开发、制造而成；根据不同的车型要求，设计不同齿轮材质的汽车玻璃升降器电机齿轮箱，目前主要采用塑胶、金属齿轮来制造减速机。

汽车玻璃升降器电机的作用主要是驱动玻璃门窗的自动升降功能，实现自动化、智能化。

参数
汽车玻璃升降器电机、马达通常采用小型减速机、齿轮箱开发成为，常用功率、参数主要如下：
功率范围：0.5W-50W
电压范围：3V-24V
直径范围：3mm-38mm
减速比范围：2-2000
齿轮材质：塑胶、金属齿轮
定制产品参数范围
主要产品有：
1、全系列精密行星齿轮箱减速电机，直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；
2、通用驱动器、调节器齿轮箱传动机构系统;
3、定制化精密齿轮、蜗轮、蜗杆传动机构系统;
4、精密、微小的塑胶和特殊金属粉末注塑零件及集成装配组件。

产品主要涉及汽车部件、医疗传动应用、智能家居、工业设备、消费电子产品、标准微型齿
轮箱等。

性能
噪音小、节能、寿命长、耐用、传动精度高。

用途
广泛应用于高级轿车、普通轿车、SUV，各种品牌车型都安装自动玻璃升降器电机。

通常按照各个车型的要求进行定制电机齿轮箱的参数和性能要求。

品牌
深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。

汽车电动玻璃升降器的结构大家好，我今天要给大家讲解的是汽车电动玻璃升降器的结构。

我们要知道电动玻璃升降器是干什么用的。

它主要是用来控制汽车窗户的升降，让我们在行驶过程中可以方便地打开和关闭车窗。

那么，电动玻璃升降器是怎么实现这个功能的呢？接下来，我将从以下几个方面为大家详细介绍。

一、电动玻璃升降器的工作原理电动玻璃升降器的工作原理其实很简单，就是通过电机驱动钢丝绳来实现窗户的升降。

当驾驶员按下窗户升降按钮时，控制器会发出信号，然后传递给电机。

电机接收到信号后，就会开始工作，带动钢丝绳运动。

钢丝绳的另一端连接着窗户的滑轮，随着钢丝绳的运动，滑轮也会随之升降。

这样一来，窗户就能顺利地升到驾驶员想要的位置了。

二、电动玻璃升降器的结构组成电动玻璃升降器主要由以下几个部分组成：1. 控制器：控制器是电动玻璃升降器的大脑，负责接收驾驶员发出的命令，并将其转换为电机可以识别的信号。

控制器通常安装在仪表盘上，方便驾驶员操作。

2. 电机：电机是电动玻璃升降器的核心部件，负责驱动钢丝绳运动。

根据功率的不同，电机可以分为直流电机和交流电机两种类型。

目前，大多数汽车使用的是交流电机。

3. 钢丝绳：钢丝绳是电动玻璃升降器的重要组成部分，负责承载滑轮和窗户。

钢丝绳通常由高强度的钢材制成，具有很好的耐磨性和抗拉强度。

4. 滑轮：滑轮是电动玻璃升降器的另一个重要组成部分，负责支撑窗户。

滑轮通常安装在窗户两侧的导轨上，随着钢丝绳的运动而上下移动。

5. 导轨：导轨是电动玻璃升降器的轨道系统，负责引导钢丝绳和滑轮的运动。

导轨通常由铝合金或塑料制成，具有很好的耐磨性和抗拉强度。

6. 传感器：传感器是电动玻璃升降器的辅助部件，负责检测窗户的状态。

当窗户完全关闭或者打开一定角度后，传感器会发送信号给控制器，通知控制器停止工作。

这样一来，驾驶员就可以放心地驾驶汽车了。

三、电动玻璃升降器的优缺点电动玻璃升降器具有很多优点，比如操作简便、噪音低、安全性高等。

汽车车窗电机
概述
汽车车窗电机是电动车窗动力驱动驱动器，就是通过车载电源来驱动玻璃升降器电动机，使升降器上下运动，带动车窗玻璃上下运动的装置，达到车窗自动开闭的目的。

电动车窗可使驾驶员或者乘员坐在座位上，利用开关使车门玻璃自动升降，操作简便并有利于行车安全，已经成为各个主机厂车窗设计时的首选；汽车车窗电机减速齿轮箱属于小功率微型减速电机，输出功率在50W以下，电压在24V以下，齿轮箱直径在38mm以下，通常采用定制功率模式开发而成，兆威机电公司21年专注于开发、设计、制造汽车车窗电机，可按照客户需求定制参数。

参数
汽车车窗电机齿轮箱参数定制范围：
电压：3V-24V
功率：0.5W-50W
减速比：5-1500
扭矩范围：1gf-cm到50kgf-cm；
直径范围：3.4mm-38mm
输出转速：5-2000rpm
噪音：45DB（分贝）
汽车车窗电机采用微型减速机开发而成，具备体积小、传动精度高、输出功率大、扭矩大、噪音低等特点，广泛应用在汽车驱动器领域。
