YHJ60煤矿用本安型压力记录仪

GPD60矿用本安压力变送器介绍
张桂玲;范联科
【期刊名称】《电气防爆》
【年(卷),期】2012(000)003
【摘要】矿用本质安全型压力变送器主要用于煤矿安全生产自动化集中检测与控制.介绍了GPD60矿用本安压力变送器的工作原理和应用情况.
【总页数】3页(P42-44)
【作者】张桂玲;范联科
【作者单位】秦川机床集团宝鸡仪表有限公司,陕西宝鸡721006;秦川机床集团宝鸡仪表有限公司,陕西宝鸡721006
【正文语种】中文
【中图分类】TP212
【相关文献】
1.安标国家矿用产品安全标志中心成立——从事矿用产品安全标志审核、发放及发放后的监督管理工作 [J],
2.通用型矿用本安压力变送器的研制 [J], 樊妮娜;何君
3.矿用压力变送器抗干扰软件设计 [J], 朱正宪
4.矿用压力变送器抗干扰软件设计 [J], 朱正宪;;
5.安标国家矿用产品安全标志中心成立——从事矿用产品安全标志审核、发放及发放后的监督管理工作 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

矿山压力监测系统编辑：山东恒安电子科技有限公司YHJ60型单体支柱工作阻力监测系统（矿用本安型数字压力计）矿山压力监测系统产品简介：YHJ60矿用本安型压力记录仪，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。

它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。

它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。

一、主要技术指标1、工作电压：由4节额定电压1.5V的1号东芝R20S干电池串联,最大开路电压6.6V；最大短路电流不大于1.2A。

2、工作电流：<=55mA3、记录仪精确度等级：2.0级4、量程：0－60MPa。

5、引压孔直径Ø10。

6、显示方式：LED数字显示。

7、通信方式：红外无线通讯。

8、存储数据量：8Kbyter。

9、工作时间：每5分钟唤醒工作，其余时间进入休眠省电状态。

使用时间大于8个月。

二、工作原理及结构1、YHJ60矿用本安型压力记录仪、YHC1煤矿用本安型数据采集仪、数据传输适配器、计算机数据处理系统四部分组成数字综采压力监测系统记录仪具有一个压力测孔,测量通道数1点,连续记录在记录仪计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器携带至井上后通过串口将数据自动地传送到PC计算机处理。

记录仪可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。

三、操作说明1、记录仪的安装记录仪可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到记录仪的测压孔上。

安装方式：掉挂或固定安装2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过记录仪上的按钮实现。

绿灯亮时，显示1号通道的压力（单位：MPa），红灯亮时，显示的即为2号通道的压力，3秒后自动关断电源。

煤矿支架压力监测设备本安电路参数计算说明一、主要设备及其关联性煤矿支架压力监测设备，由井下KBW－F型压力监测分机、KBW－M型中继、KBW－Z型主机、地面微机和便携式KBW－C型采集器构成，下井设备均按本安设计。

压力分机内安装有两只KBGY－60型振弦式压力传感器，量程60MPa，准确度1%FS，用于监测综采支架两柱液体压力。

本设备可采用以下多种方式组合，用于煤矿采煤工作面液压支架压力监测：（1）若干个分机（电池供电）安装在工作面支架上，每班用无线数据采集器采集各分机存贮的前一班支架压力数据，带到地面通过USB接口输入微机存贮、显示和打印。

必要时可调看、打印各支架压力－空间分布曲线或每个支架的压力－时间曲线。

（2）若干个分机安装在工作面支架上，在工作面中部安装中继（电池供电）进行无线接力，将各支架压力数据传送给下顺槽工作面端部的主机（本安电源供电）存贮，每班用无线数据采集器采集主机存贮的前一班数据，带到地面通过USB接口输入微机。

（3）对于有局域网延伸到下顺槽的工作面，则在方式（2）的基础上，将主机接到局域网，通过网络将各支架的压力数据实时传送到地面微机。

其中，KBGY－60型压力传感器是原矿压所YGH－50型本安压力传感器的改进（仅改进了机械结构）；分机、中继、采集器均由两节3.6V锂电池供电，采用原矿压所GSJ－1、2型检测仪和DK－1、2矿压遥测仪的本安电路设计（见下图，参数也一样），确保其本安性能。

主机安装在工作面下顺槽端口，有交流供电，采用5V0.5A本安电源供电。

二、本安电路参数计算说明（1）压力传感器，另有本安电路参数计算说明。

（2）分机、中继和采集器本安电路参数计算说明。

电源电路：由图可见：7.4V锂电池通过0.25A保险丝管和两只5.1Ω1W并联限流电阻，给两级稳压电路供电，整机工作电流＜150mA。

稳压块有短路保护和过流保护，可提供一定安全性；万一稳压块损坏或其他原因，导致限流电阻后部发生直接短路或半短路时，则由限流电阻和保险丝管保证其本安性能：+－7.4V保险丝管0.25A2╳5.1Ω1W10μF10μF47μF5V稳压块 3.3V稳压块5V 3.3V图电源电路本安设计短路时，由于0.25A保险丝管最小电阻为1.5Ω，最大短路电流Im=7.4V/（2.5Ω＋2Ω）=1.85A，安全系数取1.5，电流增加到1.5×1.85=2.775A，查GB 3836.4电阻电路，7.4V最小点燃电流＞5A，所以该电路为本质安全型电路。

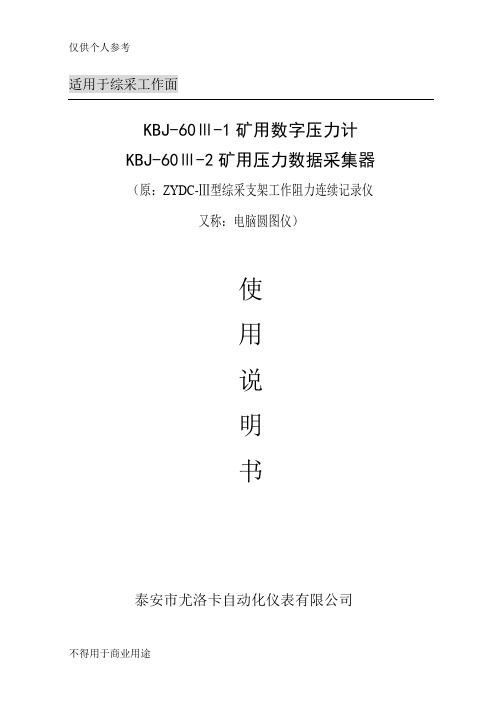

适用于综采工作面KBJ-60Ⅲ-1矿用数字压力计KBJ-60Ⅲ-2矿用压力数据采集器（原：ZYDC-Ⅲ型综采支架工作阻力连续记录仪又称：电脑圆图仪）使用说明书泰安市尤洛卡自动化仪表有限公司KBJ-60Ⅲ-1矿用数字压力计、KBJ-60Ⅲ-2矿用压力数据采集器用于综采工作面，是监测煤矿井下综采支架压力参数的智能化仪表（原称：ZYDC-Ⅲ综采支架工作阻力连续记录仪），俗称“电脑圆图仪”。

它是在ZYDC-II的基础上改进的第三代产品。

它具有体积小、操作方便、显示直观数据处理功能强等特点，输出的报表格式通用性强。

尤其是第三代产品采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。

一、原理结构系统组成如图1所示，矿用数字压力计具有两个（或三个）压力测孔，可同时测量两个（或三个）测点的压力，并连续记录在压力计内，一个工作面可布置1—20个分机，可使用一台数据采集器进行采集，数据采集器携带至井上后通过无线通讯适配器将数据自动地传送到PC 计算机处理。

数字压力计数据采集器适配器计算机图1 系统组成示意图数据采集器使用四节5号电池供电；数字压力计使用1号电池组供电，每更换一次电池可连续使用6~8个月。

更换电池可在井下进行（使用厂家提供的电池组）。

二、主要功能及技术指标（一）矿用压力数据采集器主要功能1LCD点阵式液晶显示器（具有LED背光显示）用于输入提示和数据显示；2全日历实时时钟显示；3轻触式操作键盘，操作方便；4数据显示功能；5无操作三分钟自动关机；632K数据存储器，具有数据掉电保护；7低电压状态指示和保护；8低功耗技术，4节5号电池可连续使用5个月；9红外数据通讯功能，传输速率2400kbps；10体积小，重量0.42㎏（二）矿用数字压力计1量程0 —60Mpa2精度4级3测量点数 2 点（或3点。

根据用户需要而定）4引压孔Φ10mm(国标公制)5显示方式LED 数字显示6防爆标志ExibI7电源DC 6V （四节一号电池）8通讯方式红外无线通讯9重量 3.7Kg10安装方式掉挂或固定安装三．操作说明（一）矿用压力数据采集器仪器的正面如图2所示。

YHY60煤矿用本安型数字压力计安装及使用说明1、概述YHY60煤矿用本安型数字压力计主要用于综采支架压力检测，其它液压设备的压力检测。

它采用电阻式压力传感器和微处理器控制的电子电路及干电池组成。

仪器采用一体化设计，具有防水、防爆、抗冲击、灵敏度高、使用寿命长等特点。

是传统的指针式压力表的理想替代产品。

2、结构特征3、技术指标量程：0--60MPa精度：2.5%电源：3.6V重量：1.6Kg4、安装及使用说明4.1、安装将测压表吊挂或固定安装在支架下面（根据不同的支架形式选择合适的位置），传感器通过Ф10mm 高压油管与立柱测压孔连接。

4.2、操作用矿灯照射指示窗口一次或按下启动键，两种方法均可使显示窗显示压力（单位：MPa ），5 秒后自动关断电源。

5、使用注意事项：1、测压表安装时要考虑到防护条件，应避免受挤压和剧烈冲击。

2、显示亮度变暗或显示不稳定时应首先考虑内部电池是否已达到使用寿命，更换电池（限使用生产厂提供的安全电池组）应在井上进行。

6、常见故障与分析数字压力计显示不稳，且显示很暗时，为电池电压不足，应更换电池。

7、包装、运输、贮存7.1 包装产品装箱运送。

包装应牢固可靠，并采取防潮措施，包装箱上应有“小心轻放”等标志。

7.2 运输包装好后的YHY60煤矿用本安型数字压力计在避免雨雪直接淋袭的前提下可以用于各种运输。

7.3 贮存产品在存贮时应放在空气干燥通风的地方，防止受潮和雨淋以及其它人为的损坏。

8、开箱及检查8.1 产品开箱时，应检查随机附件是否齐全。

a）产品合格证；b）产品使用说明书；c）煤安防爆证件8.2 开箱后应对照装箱单是否与物品名、数量相符。

8.3 开箱后应检查产品在运输、贮存过程中有无碰撞损坏。

煤矿用液压支架测力仪产品介绍：用途：矿用本安型数字压力计（YHY60）用于检测综采支架（单体支柱）的工作阻力，实时检测并显示当前压力，连续检测和存储综采支架（单体支柱）的工作阻力，是替代机械式液压表的理想产品。

技术特点：1、采用先进的单片机技术和电阻应变式压力传感器连续检测和存储综采支架（单体支柱）的工作阻力，实时显示当前压力，精度高、量程宽，（通过按键或灯光唤醒显示）；2、一体化设计和高强度钢板冲压式全密封外壳结构，耐冲击、防水、防潮；3、整机采用微功耗设计，电源供电时间长；4、用于综采支架或单体支柱进行压力检测时，不影响注液卸载；5、三位LED数码管显示，显示直观，精确到0.1MPa；6、真正意义的红外采集，采集距离可达可视范围1.0米，通信速度快、时间短，红外抄表系统放置于数据显示窗口，更加安全美观。

技术指标：1、量程：0~60MPa（测综采支架或单体液压支柱压力）2、通道数：1~33、准确度等级：1.6级4、引压接头公称直径：KJ105、电源：4.5V（1号干电池组）6、通讯方式：红外无限通讯可视距离1.0米 115200bps综采支架压力表产品介绍：用途：检测综采支架的多个支撑点的工作阻力。

技术特点：1、外壳采用1.5mm的冷轧钢板冲压成形；2、显示压力表外壳体密封，防止煤尘进入箱体，从而起到保护作用；3、外壳表面进行喷塑处理，外形美观简洁；4、压力表采用硅油填充表体，防震耐磨，延长使用寿命，接口方式根据用户的实际需求定做。

技术指标：1、量程：0~60MPa2、精度：2.5级3、测量通道：1~3点4、显示方式：指针式显示5、尺寸：1点180×100×60mm2点180×160×60mm3点180×260×60mm。
