IEC非平衡式101调度一．规约简介使用范围：IEC101调度主站通讯介质:串口二．规约转换内容●当前功能本规约具有转换YC、YX、YM、YK功能三．规约相关信息●当前信息1.“链路地址”/“应用层地址”均代表变电站地址，应由调度主站分配；2.“遥测门槛”：遥测值的变化量超过此值，上送变化遥测；3. “应用层地址采用双字节”：0－应用服务数据单元公共地址采用单字节；1－应用服务数据单元公共地址采用双字节；4. “信息体地址采用3字节”：0－信息体地址2字节表示；1－信息体地址3字节表示；5. “采用单字节确认”：0－确认报文采用短报文方式；1－确认报文采用单字节“0xe5”；6. “装置状态信息体起始地址”：一般不使用，默认值设为0；7. “双点遥信信息体起始地址”/“单点遥信信息体起始地址”/“遥测信息体起始地址”/ “遥脉信息体起始地址”/“步位置信息体起始地址”/“遥控信息体起始地址”由主站确定，此数值应与主站保持一致；8. “装置状态上送数量”：一般不使用，默认值设为0；9. “双点遥信上送数量”/“单点遥信上送数量”/“步位置上送数量”/“遥测上送数量”/“遥脉上送数量”应按调度转发表的实际转发数量填写；10. “单点遥信起始位置1开始”:在调度遥信转发表中单点遥信的实际起时序号；11. “双点遥信占用2个遥信”：0－双点遥信占用1个遥信1－双点遥信占用2个遥信12. “双点遥信占用2个信息体地址”：0－双点遥信占用1个信息体地址1－双点遥信占用2个信息体地址13. “组1起始信息体地址”－"组16结束信息体地址"、“脉冲组1起始信息体地址”－“脉冲组4起始信息体地址”不使用时设为0，使用时与主站端保持一致；14. “遥测系数数量”：默认设为128，需要扩充时根据实际遥测系数个数设定；15. “遥测001系数”－“遥测128系数”：一般不使用，只有主站无法设遥测系数时使用，系数的计算根据主站要求而异。

IEC101(104)规约培训解读

IEC101(104)规约培训解读
18
链路层控制域功能码（平衡模式）
启动方向 功能码和服务
<0> 复位远方链路 <1>复位用户进程 <3>发送/确认用户数据 <9>请求链路状态
从动方向 功能码和服务
<0>确认：肯定认可 <1>确认：否定认可
<4>发送/无应答用户数据 无应答 <11>响应：链路状态
19
规约应用层
0x68 Len Len 0x68 Link Control Link Address Application Data Check Code 0x16

信息体地址 标识某具体的信息。 有明确的含义。
应用层公共地址和信息体地址唯一的标识了某个信息点。
24
链路初始化（非平衡101）
主站 请求链路状态 子站
索引
响应链路状态 复位远方链路
肯定确认/否定确认
25
链路初始化（平衡101）
配电主站应用功能
配电主站初始化开始 请求链路状态 FC=9 PRM=1 PRM=0 复位远方链路 FC=0 链路连接已建立 PRM=1 FC=0 PRM=0 PRM=1 链路状态 FC=11 PRM=0 PRM=1 链路被复位，等待 下一帧的FCB=1 FC=0 PRM=0 配电主站初始化结束 后续命令： （1）总召唤 （2）时钟同步 链路连接已建立 FC=0 复位远方链路 FC=9 请求链路状态 链路被复位，等待 下一帧的FCB=1 FC=11 链路状态

请求 / 响应（S3） 从动站接收到启动站的请求报文后，用数 据响应启动站的请求。如召唤数据、请求 1数据、请求链路状态等。
12
101帧格式一（固定帧长）

通讯规约介绍(IEC 101)

通讯规约介绍(IEC 101)

通讯规约介绍(IEC 101)
CDT规约- DL451-91
变位遥信和遥控、升降命令的返校信息以信 息字为单位优先插入传送,连送三遍。对时 的时钟信息字也优先插入传送,并附传送等 待时间,但只送一遍。
通讯规约介绍(IEC 101)
CDT规约- DL451-91
帧结构 帧结构如图1所示。每帧都以同步字开头,并 有控制字,除少数帧外均应有信息字。信息 字的数量依实际需要设定,帧长度可变。
通讯规约介绍(IEC 101)
101规约-例子-遥控过程
子：e5 主：10 5b 01 5c 16 子： 68 09 09 68 28 01 2d 01 07 01 01 60 01 c1 16 主：10 7a 01 7b 16 子： 68 09 09 68 28 01 2d 01 0a 01 01 60 01 c4 16 //遥控结束
通讯规约介绍(IEC 101)
IEC60870-5-101
60870-5传输规约系列标准： 60870-5-1 传输帧格式 60870-5-2 链路传输规则 60870-5-3 应用数据一般结构 60870-5-4 应用信息元素的定义和编码 60870-5-5 基本应用功能
通讯规约介绍(IEC 101)
同步字 控制字 信息字1 … 信息字n 同步字 …
通讯规约介绍(IEC 101)
CDT规约- DL451-91
61重要遥测帧： EB 90 EB 90 EB 90 同步字 71 61 05 00 00 BA 控制字 00 C9 00 C8 00 B6 信息字 01 CC 00 C8 00 9A 02 D1 00 C8 00 A5 03 D0 00 C8 00 D1 04 CA 00 C8 00 03

IEC101规约培训

IEC101规约培训

IEC101典型报文解析（二）
归一化测量值报文分析（0x09）：
68 15 15 68 08 01 09 03 03 01 41 40 60 28 00 44 40 c0 27 00 47 40 00 28 00 36 16
该段报文第七字节0x09为类型标识：表示归一化测量值 第八个字节为0x03为可变帧结构限定词：表示有三个信息，高位为零表示
固定报文头lengthbyte固定报文尾数据单元标识信息体1信息体nasdu报文类型标识一typeidentification1不带时标的单点信息mspna12带时标的单点信息mspta13不带时标的双点信息mdpna14带时标的双点信息mdpta15不带时标的步位置信息mstna16带时标的步位置信息mstta1732位比特串mbona18带时标的32位比特串mbota19归一化测量值mmena110带时标的归一化测量值mmeta111标度化测量值mmenb112带时标的标度化测量值mmetb1报文类型标识二typeidentification13不带时标的短浮点测量值mmenc114带时标的短浮点测量值mmetc115不带时标的累计量mitna116带时标的累计量mitta117带时标的继电保护设备事件mepta118带时标的继电保护设备成组启动事件meptb119带时标的继电保护设备成组输出信息meptc120带变位检出的成组单点信息mpsna121不带品质描述的归一化测量值mmend130带cp56时标的单点信息msptb131带cp56时标的双点信息mdptb132带cp56时标的步位置信息msttb1报文类型标识三typeidentification33带cp56时标的32比特串mbotb134带cp56时标的归一化测量值mmetd135带cp56时标的标度化测量值mmete136带cp56时标的短浮点测量值mmetf137带cp56时标的累计量mittb138带cp56时标的继电保护设备事件meptd139带cp56时标的继电保护设备成组启动事件mepte140带cp56时标的继电保护设备成组输出信息meptf170站端初始化结束meina1以上都是rtu向主站上送的报文类型报文类型标识四typeidentification控制命令45单点命令cscna146双点命令cdcna147步调节命令crcna148归一化设定值命令csena149标度化设定值命令csenb150短浮点设定值命令csenc15132比特串命令cbona1rtu须逐条对命令用相同报文确认报文类型标识五typeidentification系统命令100站总召唤命令cicna1101计数量召唤命令ccina1102读命令crdna1103时钟同步命令ccsna1104测试命令ctsna1105复位进程命令crpna1106延时获得

IEC101规约介绍复习过程

IEC101规约介绍复习过程

I E C101规约介绍IEC870-5-101规约介绍1.概述本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。

平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明2.1固定帧长格式2.2可变帧长格式2.3长度L长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

2.4控制域（C）的定义RES：备用PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位：启动站向从动站传输启动站向从动站传输新一轮的发送/确认、请求/响应服务时，将前一轮FCB取相反值。

FCV：帧计数有效位：启动站向从动站传输=0：表示FCB变化无效。

=1：表示FCB变化有效。

ACD：要求访问位：主站做从动站时ACD位无实际意义，ACD=0。

子站做从动站时ACD=0：表示子站无1级用户数据；ACD=1：表示子站有1级用户数据，希望向主站传输。

DFC：数据流控制位：从动站向启动站传输=0：表示子站可以继续接收数据。

=1：表示子站数据区满，无法接收新数据。

功能码（D3—D0）：功能码范围为0—15（00H—0FH）。

2.5链路地址域链路地址域为子站站址。

2.6帧检验和帧检验和是控制、地址、用户数据区所有字节的算术和（不考虑溢出位即256模和）。

2.7 应用服务数据单元结构在监视方向上的过程信息类型标识＝TYPE IDENTIFICATION：＝UI8[1..8]<0..44><0>：= 未定义<1>：= 单点信息 M_SP_NA_1<2>：= 带时标的单点信息 M_SP_TA_1<3>：= 双点信息 M_DP_NA_1<4>：= 带时标的双点信息 M_DP_TA_1<5>：= 步位置信息 M_ST_NA_1<6>：= 带时标的步位置信息 M_ST_TA_1<7>：= 32比特串 M_BO_NA_1<8>：= 带时标的32比特串 M_BO_TA_1<9> ：= 测量值, 规一化值 M_ME_NA_1<10> ：= 测量值，带时标的规一化值 M_ME_TA_1<11> ：= 测量值, 标度化值 M_ME_NB_1<12> ：= 测量值, 带时标的标度化值 M_ME_TB_1<13> ：= 测量值, 短浮点数 M_ME_NC_1<14> ：= 测量值, 带时标的短浮点数 M_ME_TC_1<15> ：= 累计量 M_IT_NA_1<16> ：= 带时标的累计量 M_IT_TA_1<17> ：= 带时标的继电保护设备事件 M_EP_TA_1<18> ：= 带时标的继电保护设备成组启动事件 M_EP_TB_1<19> ：= 带时标的继电保护设备成组输出电路信息 M_EP_TC_1<20> ：= 带变位检出的成组单点信息 M_PS_NA_1<21> ：= 测量值, 不带品质描述词的规一化值 M_ME_ND_1<22..29> ：= 为将来兼容定义保留<30> ：= 带CP56Time2a时标的单点信息 M_SP_TB_1<31> ：= 带CP56Time2a时标的双点信息 M_DP_TB_1<32> ：= 带CP56Time2a时标的步位置信息 M_ST_TB_1<33> ：= 带CP56Time2a时标的32比特串 M_BO_TB_1<34> ：= 带CP56Time2a时标的测量值, 规一化值 M_ME_TD_1<35> ：= 带CP56Time2a时标的测量值, 标度化值 M_ME_TE_1<36> ：= 带CP56Time2a时标的测量值, 短浮点数 M_ME_TF_1<37> ：= 带CP56Time2a时标的累计量 M_IT_TB_1<38> ：= 带CP56Time2a时标的继电保护设备事件 M_EP_TD_1<39> ：= 带CP56Time2a时标的继电保护设备成组启动事件 M_EP_TE_1<40> ：= 带CP56Time2a时标的继电保护设备成组输出电路信息M_EP_TF_1<41..44> ：= 为将来兼容定义保留在控制方向的过程信息类型标识=TYPE IDENTIFICATION：=UI8[1..8]<45..69>CON<45>：= 单点命令 C_SC_NA_1CON<46>：= 双点命令 C_DC_NA_1CON<47>：= 步调节命令 C_RC_NA_1CON<48>：= 设定值命令, 规一化值 C_SE_NA_1CON<49>：= 设定值命令, 标度化值 C_SE_NB_1CON<50>：= 设定值命令, 短浮点数 C_SE_NC_1CON<51>：= 32比特串 C_BO_NA_1<52..69> ：= 为将来兼容定义保留在监视方向的系统命令类型标=TYPE IDENTIFICATION=：=UI8[1..8]<70..99><70>：= 初始化结束 M_EI_NA_1<71..99>：= 为将来兼容定义保留在控制方向的系统命令类型标识=TYPE IDENTIFICATION：=UI8[1..8]<100..109>CON<100>：= 总召唤命令 C_IC_NA_1CON<101>：= 计数量召唤命令 C_CI_NA_1CON <102>：= 读命令 C_RD_NA_1CON<103>：= 时钟同步命令 C_CS_NA_1CON<104>：= 测试命今 C_TS_NA_1注：在控制方向标上(CON) 的应用服务数据单元是被确认的应用服务,在监视方向形成镜像,但传送原因不同. 这些镜像的应用服务数据单元用来作为肯定/否定认可(验证) 。

IEC101(104)规约入门培训()共75页PPT

IEC101(104)规约入门培训()共75页PPT

56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
IEC101(104)规约入门培训()
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左

101远动规约讲解


由于采用变化信息传送策略，应答式规约对通道的要求较高， 因为一次通信失败会带来比较大的损失。 应答式规约往往采用整帧校验的方式。
应答式规约一般适用于多个从站和一个主站间进行数据传输。
1.5 IEC系列配套协议
IEC60870-5家族相关标准
－1 传输帧格式
－2
－3 －4 IEC60870-5
1.2 规约的分类 循环传送（CDT）规约 设备规约：WYZ,SYZ,YDZ 准标准规约：西南CDT,东北CDT 标准规约：DL451-91 串行规约 扩展规约：XT9702、DISA 问答式（POLLING）规约 引进系统所带规约：1801/U4F/SIEMENS 标准规约：DNP/IEC60870 网络规约 行业规约：DL476-92 国际标准规约：DNP/IEC60870-5-104、TASE2.0、 IEC61850
2.1 IEC101规约的基本规则 防止报文丢失和重复传送
用于发送确认和发送响应服务。
启动站发送报文后，从动站的确认报文或响应报文受干扰， 启动站未收到正确的确认或响应报文，或在最大超时间隔
内未收到报文，则启动站重发原发送报文，最大重传送次 数是个规定参数。（在配套标准中为3 ）。
从动站收到启动站的发送帧，并向启动站发送确认帧或响 应帧，同时将确认帧或响应帧保存。如下一次接收到的发 送帧的帧计数位的值不同，即将保存帧清除。否则将保存 帧重发。
1.3 循环传送规约的特点
数据传送以厂站端为主，以固定的传送速率循环不断地发 送厂站数据给主站端，而主站端被动接收。
循环传送式规约采用遥信变位优先插入传送的方式，重要 数据发送周期短，大大提高了事故信息传送的相应速度， 实时性强。由于采用现场数据不断循环上报的策略，帧长 度随被测点的增加而增加，一般数据发送周期长，实时性 较差，主站对一般遥测量变化的响应速度慢。 只能传送512路遥信和256路遥测，64路遥脉。 允许多个厂站和多个主站间进行数据传输，通道必须采用 全双工通道，并且不允许多台RTU共线，只能采用点对点 的方式连接，通道占用率高。如有下行信号，需要上、下 行两条通道。

变电站综合自动化系统101规约

变电站综合自动化系统101规约下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言变电站是电力系统极其重要的一部分，其可靠稳定运行是电力系统输电的保障。

IEC101规约介绍

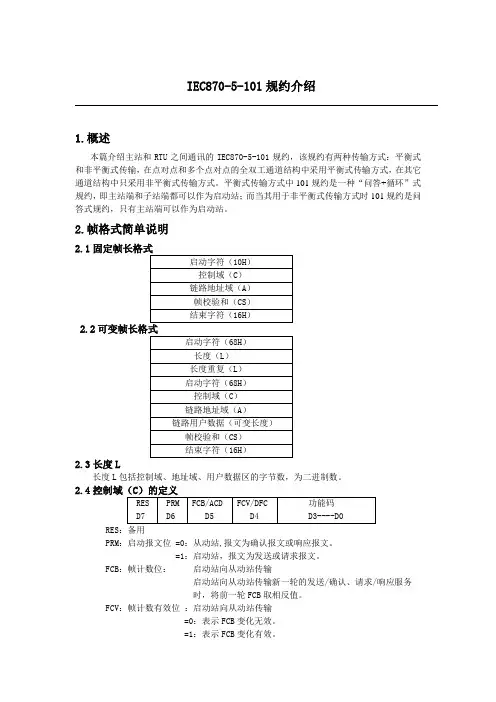

IEC870-5-101规约介绍1.概述本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。

平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明2.12.22.3长度L长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

2.4RES：备用PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位：启动站向从动站传输启动站向从动站传输新一轮的发送/确认、请求/响应服务时，将前一轮FCB取相反值。

FCV：帧计数有效位：启动站向从动站传输=0：表示FCB变化无效。

=1：表示FCB变化有效。

ACD：要求访问位：主站做从动站时ACD位无实际意义，ACD=0。

子站做从动站时ACD=0：表示子站无1级用户数据；ACD=1：表示子站有1级用户数据，希望向主站传输。

DFC：数据流控制位：从动站向启动站传输=0：表示子站可以继续接收数据。

=1：表示子站数据区满，无法接收新数据。

功能码（D3—D0）：功能码范围为0—15（00H—0FH）。

2.5链路地址域链路地址域为子站站址。

2.6帧检验和帧检验和是控制、地址、用户数据区所有字节的算术和（不考虑溢出位即256模和）。

2.7 应用服务数据单元结构在监视方向上的过程信息类型标识＝TYPE IDENTIFICATION：＝UI8[1..8]<0..44><0>：= 未定义<1>：= 单点信息M_SP_NA_1<2>：= 带时标的单点信息M_SP_TA_1<3>：= 双点信息M_DP_NA_1<4>：= 带时标的双点信息M_DP_TA_1<5>：= 步位置信息M_ST_NA_1<6>：= 带时标的步位置信息M_ST_TA_1<7>：= 32比特串M_BO_NA_1<8>：= 带时标的32比特串M_BO_TA_1<9> ：= 测量值, 规一化值M_ME_NA_1<10> ：= 测量值，带时标的规一化值M_ME_TA_1<11> ：= 测量值, 标度化值M_ME_NB_1<12> ：= 测量值, 带时标的标度化值M_ME_TB_1<13> ：= 测量值, 短浮点数M_ME_NC_1<14> ：= 测量值, 带时标的短浮点数M_ME_TC_1<15> ：= 累计量M_IT_NA_1<16> ：= 带时标的累计量M_IT_TA_1<17> ：= 带时标的继电保护设备事件M_EP_TA_1<18> ：= 带时标的继电保护设备成组启动事件M_EP_TB_1<19> ：= 带时标的继电保护设备成组输出电路信息M_EP_TC_1<20> ：= 带变位检出的成组单点信息M_PS_NA_1<21> ：= 测量值, 不带品质描述词的规一化值M_ME_ND_1<22..29> ：= 为将来兼容定义保留<30> ：= 带CP56Time2a时标的单点信息M_SP_TB_1<31> ：= 带CP56Time2a时标的双点信息M_DP_TB_1<32> ：= 带CP56Time2a时标的步位置信息M_ST_TB_1<33> ：= 带CP56Time2a时标的32比特串M_BO_TB_1<34> ：= 带CP56Time2a时标的测量值, 规一化值M_ME_TD_1<35> ：= 带CP56Time2a时标的测量值, 标度化值M_ME_TE_1<36> ：= 带CP56Time2a时标的测量值, 短浮点数M_ME_TF_1<37> ：= 带CP56Time2a时标的累计量M_IT_TB_1<38> ：= 带CP56Time2a时标的继电保护设备事件M_EP_TD_1<39> ：= 带CP56Time2a时标的继电保护设备成组启动事件M_EP_TE_1<40> ：= 带CP56Time2a时标的继电保护设备成组输出电路信息M_EP_TF_1<41..44> ：= 为将来兼容定义保留在控制方向的过程信息类型标识=TYPE IDENTIFICATION：=UI8[1..8]<45..69>CON<45>：= 单点命令C_SC_NA_1 CON<46>：= 双点命令C_DC_NA_1 CON<47>：= 步调节命令C_RC_NA_1 CON<48>：= 设定值命令, 规一化值C_SE_NA_1 CON<49>：= 设定值命令, 标度化值C_SE_NB_1 CON<50>：= 设定值命令, 短浮点数C_SE_NC_1 CON<51>：= 32比特串C_BO_NA_1 <52..69> ：= 为将来兼容定义保留在监视方向的系统命令类型标=TYPE IDENTIFICATION=：=UI8[1..8]<70..99><70>：= 初始化结束M_EI_NA_1<71..99>：= 为将来兼容定义保留在控制方向的系统命令类型标识=TYPE IDENTIFICATION：=UI8[1..8]<100..109>CON<100>：= 总召唤命令C_IC_NA_1 CON<101>：= 计数量召唤命令C_CI_NA_1 CON <102>：= 读命令C_RD_NA_1 CON<103>：= 时钟同步命令C_CS_NA_1CON<104>：= 测试命今C_TS_NA_1 注：在控制方向标上(CON) 的应用服务数据单元是被确认的应用服务,在监视方向形成镜像,但传送原因不同. 这些镜像的应用服务数据单元用来作为肯定/否定认可(验证) 。

IEC101规约介绍复习过程

I E C101规约介绍IEC870-5-101规约介绍1.概述本篇介绍主站和RTU之间通讯的IEC870-5-101规约，该规约有两种传输方式：平衡式和非平衡式传输，在点对点和多个点对点的全双工通道结构中采用平衡式传输方式，在其它通道结构中只采用非平衡式传输方式。

平衡式传输方式中101规约是一种“问答+循环”式规约，即主站端和子站端都可以作为启动站；而当其用于非平衡式传输方式时101规约是问答式规约，只有主站端可以作为启动站。

2.帧格式简单说明2.1固定帧长格式2.2可变帧长格式2.3长度L长度L包括控制域、地址域、用户数据区的字节数，为二进制数。

2.4控制域（C）的定义RES：备用PRM：启动报文位 =0：从动站,报文为确认报文或响应报文。

=1：启动站，报文为发送或请求报文。

FCB：帧计数位：启动站向从动站传输启动站向从动站传输新一轮的发送/确认、请求/响应服务时，将前一轮FCB取相反值。

FCV：帧计数有效位：启动站向从动站传输=0：表示FCB变化无效。

=1：表示FCB变化有效。

ACD：要求访问位：主站做从动站时ACD位无实际意义，ACD=0。

子站做从动站时ACD=0：表示子站无1级用户数据；ACD=1：表示子站有1级用户数据，希望向主站传输。

DFC：数据流控制位：从动站向启动站传输=0：表示子站可以继续接收数据。

=1：表示子站数据区满，无法接收新数据。

功能码（D3—D0）：功能码范围为0—15（00H—0FH）。

2.5链路地址域链路地址域为子站站址。

2.6帧检验和帧检验和是控制、地址、用户数据区所有字节的算术和（不考虑溢出位即256模和）。

2.7 应用服务数据单元结构在监视方向上的过程信息类型标识＝TYPE IDENTIFICATION：＝UI8[1..8]<0..44><0>：= 未定义<1>：= 单点信息 M_SP_NA_1<2>：= 带时标的单点信息 M_SP_TA_1<3>：= 双点信息 M_DP_NA_1<4>：= 带时标的双点信息 M_DP_TA_1<5>：= 步位置信息 M_ST_NA_1<6>：= 带时标的步位置信息 M_ST_TA_1<7>：= 32比特串 M_BO_NA_1<8>：= 带时标的32比特串 M_BO_TA_1<9> ：= 测量值, 规一化值 M_ME_NA_1<10> ：= 测量值，带时标的规一化值 M_ME_TA_1<11> ：= 测量值, 标度化值 M_ME_NB_1<12> ：= 测量值, 带时标的标度化值 M_ME_TB_1<13> ：= 测量值, 短浮点数 M_ME_NC_1<14> ：= 测量值, 带时标的短浮点数 M_ME_TC_1<15> ：= 累计量 M_IT_NA_1<16> ：= 带时标的累计量 M_IT_TA_1<17> ：= 带时标的继电保护设备事件 M_EP_TA_1<18> ：= 带时标的继电保护设备成组启动事件 M_EP_TB_1<19> ：= 带时标的继电保护设备成组输出电路信息 M_EP_TC_1<20> ：= 带变位检出的成组单点信息 M_PS_NA_1<21> ：= 测量值, 不带品质描述词的规一化值 M_ME_ND_1<22..29> ：= 为将来兼容定义保留<30> ：= 带CP56Time2a时标的单点信息 M_SP_TB_1<31> ：= 带CP56Time2a时标的双点信息 M_DP_TB_1<32> ：= 带CP56Time2a时标的步位置信息 M_ST_TB_1<33> ：= 带CP56Time2a时标的32比特串 M_BO_TB_1<34> ：= 带CP56Time2a时标的测量值, 规一化值 M_ME_TD_1<35> ：= 带CP56Time2a时标的测量值, 标度化值 M_ME_TE_1<36> ：= 带CP56Time2a时标的测量值, 短浮点数 M_ME_TF_1<37> ：= 带CP56Time2a时标的累计量 M_IT_TB_1<38> ：= 带CP56Time2a时标的继电保护设备事件 M_EP_TD_1<39> ：= 带CP56Time2a时标的继电保护设备成组启动事件 M_EP_TE_1<40> ：= 带CP56Time2a时标的继电保护设备成组输出电路信息M_EP_TF_1<41..44> ：= 为将来兼容定义保留在控制方向的过程信息类型标识=TYPE IDENTIFICATION：=UI8[1..8]<45..69>CON<45>：= 单点命令 C_SC_NA_1CON<46>：= 双点命令 C_DC_NA_1CON<47>：= 步调节命令 C_RC_NA_1CON<48>：= 设定值命令, 规一化值 C_SE_NA_1CON<49>：= 设定值命令, 标度化值 C_SE_NB_1CON<50>：= 设定值命令, 短浮点数 C_SE_NC_1CON<51>：= 32比特串 C_BO_NA_1<52..69> ：= 为将来兼容定义保留在监视方向的系统命令类型标=TYPE IDENTIFICATION=：=UI8[1..8]<70..99><70>：= 初始化结束 M_EI_NA_1<71..99>：= 为将来兼容定义保留在控制方向的系统命令类型标识=TYPE IDENTIFICATION：=UI8[1..8]<100..109>CON<100>：= 总召唤命令 C_IC_NA_1CON<101>：= 计数量召唤命令 C_CI_NA_1CON <102>：= 读命令 C_RD_NA_1CON<103>：= 时钟同步命令 C_CS_NA_1CON<104>：= 测试命今 C_TS_NA_1注：在控制方向标上(CON) 的应用服务数据单元是被确认的应用服务,在监视方向形成镜像,但传送原因不同. 这些镜像的应用服务数据单元用来作为肯定/否定认可(验证) 。
