可周转承插式全封闭施工电梯楼层防护门施工工法可周转承插式全封闭施工电梯楼层防护门施工工法一、前言随着高层建筑的不断增加，电梯楼层的施工也成为一个重要而复杂的任务。

为了保障施工人员的安全和工程质量，可周转承插式全封闭施工电梯楼层防护门施工工法应运而生。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法采用全封闭施工方式，具有以下特点：1. 适用范围广：适用于各种高层建筑电梯井内的楼层防护门施工。

2. 高效节约：采用承插式组合防护门，方便快捷，施工效率高。

3. 安全可靠：严格遵守安全操作规程，保证施工人员的安全。

4. 环保节能：使用可重复使用的材料，减少资源浪费。

三、适应范围该工法适用于各种高层建筑电梯井内的楼层防护门施工，不论是新建还是改造项目，都可采用该工法进行施工。

四、工艺原理可周转承插式全封闭施工电梯楼层防护门的工艺原理主要是将承插式组合防护门安装在电梯井内，通过调整组件和安装脚手架来实现楼层防护门的施工。

这对施工工法与实际工程之间的联系进行了具体的分析和解释。

五、施工工艺施工工艺主要包括以下几个阶段：1. 准备工作：包括方案设计、材料采购、人员培训和现场规划等。

2. 预制构件安装：将承插式组合防护门的构件按照设计要求进行预制和加工，然后进行安装。

3. 安装脚手架：根据电梯井的尺寸和施工要求，搭建安装脚手架。

4. 安装防护门：将预制好的承插式组合防护门安装在脚手架上，确保门的位置和尺寸准确无误。

5. 安全检查：对安装完成的防护门进行安全检查，确保施工质量和安全性。

6. 施工结束：清理现场，整理材料，并进行验收。

六、劳动组织在施工过程中，需要有专业的施工团队进行配合，包括方案设计师、项目经理、安装工人等。

七、机具设备施工过程中需要使用的机具设备包括承插式组合防护门、脚手架、安全带、手动工具等。

八、质量控制为确保施工质量达到设计要求，需要进行严格的质量控制。

施工升降机基础知识及安全装置图文解析施工升降机的基础知识什么是施工升降机？定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。

施工升降机的型号标识例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。

施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。

施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。

标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。

二、电气安全开关1、电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。

原理：一组常开，一组常闭。

检查方法：开门断电。

2、极限开关作用：切断主电源。

原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。

是一种急停开关，不能自动复位。

检查标准：上下拨动断电停止运转。

三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。

1、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。

检查方法：1.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。

2.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。

2、吊笼门机械联锁开关吊笼门外部机械锁钩吊笼门内部双开门机械锁钩吊笼门电气联锁限位开关标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。

建筑工程施工电梯平台防护措施及示意图
施工电梯平台出口临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
施工电梯平台临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
3、施工电梯平台脚手架必须严格按照施工方案要求搭设;
施工电梯平台脚手架搭设：
1、施工电梯平台脚手架两侧设置斜撑及临边防护栏杆,每层楼应设置连墙件和八字撑,并严格按照施工方案要求采取卸荷措施;
2、施工电梯平台脚手架内侧张挂密目安全网封闭,平台外侧设置踢脚板;
3、钢管表面刷黄色油漆;
施工电梯平台安全防护门：用途：用于施工电梯平台口临边防护;
说明：
1、安全防护门高度1850mm,宽度1300mm;骨架为方管焊接制作;门扇面板下部为薄钢板,上部为40×40钢板网,具体尺寸见图示;
2、安全防护门表面刷蓝色油漆;
3、安全防护门的开关插销设计在外面一侧,从里面一侧无法开关;
4、安全防护门应定期进行维护,损坏的及时维修;。

施工电梯司机安全技术交底施工电梯作为施工现场垂直运输的重要设备，其运行的安全性至关重要。

作为施工电梯司机，肩负着保障人员和设备安全的重大责任。

为了确保施工电梯的安全运行，以下是对施工电梯司机进行的安全技术交底。

一、施工电梯的基本构造和工作原理施工电梯通常由导轨架、吊笼、驱动装置、电气系统、安全装置等部分组成。

其工作原理是通过电动机驱动齿轮齿条或钢丝绳，使吊笼沿着导轨架上下运行。

在操作施工电梯之前，司机必须熟悉电梯的各个部件及其功能，了解电梯的额定载重量、运行速度、最大提升高度等基本参数。

二、施工电梯司机的职责和要求1、施工电梯司机必须经过专门的培训，取得相应的操作资格证书，方可上岗作业。

2、严格遵守施工电梯的操作规程和安全规章制度，不得违章作业。

3、每天在操作施工电梯之前，要对电梯进行全面的检查，包括电气系统、机械部件、安全装置等，确保电梯处于良好的运行状态。

4、在运行过程中，要密切关注电梯的运行情况，如有异常，应立即停机并报告相关人员进行处理。

5、严禁超载运行，要按照规定的载重量和人数载人载货。

6、施工电梯运行时，司机不得擅自离开操作岗位，要坚守工作岗位，确保电梯的安全运行。

三、施工电梯的安全装置1、防坠安全器：这是防止吊笼坠落的关键装置，要定期进行检测和标定，确保其灵敏可靠。

2、上下限位开关：当吊笼运行到上、下极限位置时，限位开关应能自动切断电源，使吊笼停止运行。

3、极限开关：当上下限位开关失效时，极限开关应能切断总电源，使吊笼停止运行。

4、门联锁装置：吊笼的门和楼层防护门都应安装联锁装置，只有当门关闭且联锁装置有效时，电梯才能运行。

5、缓冲装置：在吊笼和对重底部应安装缓冲装置，以减少冲击。

施工电梯司机要熟悉这些安全装置的位置和作用，严禁私自调整或拆除安全装置。

四、施工电梯的操作流程1、开机前的准备工作（1）检查吊笼内是否有杂物，确保吊笼内清洁。

（2）检查各部位的连接螺栓是否紧固，有无松动现象。

施工电梯安装要求一、安全停靠装置或断绳保护装置1、安全停靠装置：施工电梯运行到位时,停靠装置将施工电梯定位;该装置应能可靠地承担施工电梯自重、额定荷载及运料人员和装卸物料时的工作荷载;2、断绳保护装置：当施工电梯悬挂或运行中发生断绳时,应能可靠地将其停住并固定在架体上;其滑落行程,在施工电梯满载时,不得超过1m;二、楼层口停靠栏杆门：各楼层的通道口处,应设置常闭的停靠栏杆门;宜采用联锁装置施工电梯运行到位时方可打开;停靠栏杆可采用钢管制造,其强度应能承受1kN/m水平荷载;三、施工电梯安全门;施工电梯的上料口处应装设安全门;安全门宜采用联锁开启装置,升降运行时安全门封闭施工电梯的上料口,防止物料从中篮中滚落;四、上料口防护棚;防护棚应设在提升机架体地面进料口上方;其宽度应大于提升机的最外部尺寸；长度；低架提升机应大于3m,高架提升机应大于5m;其材料强度应能承受10kPa的均布静荷载;也可采用50mm厚木板架设或采用两层竹笆,上下竹笆层间距应不小于600mm;五、上极限限位器;该装置应安装在施工电梯允许提升的最高工作位置;施工电梯的越程批从施工电梯的最高位置与天梁最低处的距离,不小于3m;当施工电梯上升达到限定高度时,限位器即行动作,切断电源指可逆式卷扬机或自动报警指磨擦式卷扬机;六、紧急断电开关;断电开关应设在便于司机操作的位置,在紧急情况下,应能及时切断提升机的总控制电源;七、信号装置;信号装置是由司机控制的一种音响装置,其音量应能使各楼层使用提升机装卸物料人员清晰听到;电气一、选用的电气设备及电器元件,必须符合提升机工作性能、工作环境等条件的要求,并有合格证书;二、提升机的总电源应设短路保护及漏电保护装置；电动机的主回路上,应同时装设短路、失压、过电流保护装置;三、电气设备的绝缘电阻值包括对地电阻值必须大于Ω；运行中必须大于1000Ω/V;四、提升机的金属结构及所有电气设备的金属外壳应接地,其接地电阻不应大于10Ω;五、当提升机高度超出相邻建筑物的避雷装置的保护范围时,应按现行国家标准施工现场临时用电安全技术规范JGJ46-88中第条规定的条件安装避雷装置;其接地电阻不应大于10Ω;六、携带式控制装置应密封、绝缘,控制回路电压不应大于36V其引线长度不得超过5m;七、工作照明的开关,应与主电源开关相互独立;当提升机主电源被切断时,工作照明不应断电;各自的开关应有明显标志;附墙架一、提升机附墙架的设置应符合设计要求,其间隔一般不宜大于9m,且在建筑物的顶层必须设置1组;二、附墙架与架体及建筑之间,均应采用刚性件连接,并形成稳定结构,不得连接在脚手架上;严禁使用铅丝绑扎;三、附墙架的材质应与架体的材质相同,不得使用木杆、竹杆等做附墙架与金属架体连接;四、附墙架与建筑结构的连接应进行设计;当无设计规定时,可选用附录三中的图示做法;安装与拆除一、安装作业前检查的内容一般包括：1、盒属结构的成套性和完好性；2、提升机构是否完整良好；3、电气设备是否齐全可靠；4、基础位置和做法是否符合要求；5、地锚的位置、附墙架连接埋件的位置是否正确和埋设牢靠;二、安装精度应符合以下规定：架体安装的垂直偏差,最大不应超过架体高度的%；多次使用过的提升机,在重新安装时,其偏差不应超过3‰,并不得超过200mm;三、安装架体时,应先将地梁与基础连接牢固;每安装2个标准节一般不大于8cm,应采取临时支撑或临时缆风绳固定,并进行初校正,在确认稳定时,方可继续作业;四、安装龙门架时,两边立柱应交替进行,每安装2节,除将单肢柱进行临时固定外,尚应将两立柱横向连接成一体;五、架体各节点的螺栓必须紧固,螺栓应符合孔径要求,严禁扩孔和开孔,更不得漏装或铅丝代替;卷扬机安装一、卷扬机应安装在平整坚实的位置上,宜远离危险作业区,视线应良好;因施工条件限制,卷扬机安装位置距施工作业区较近时,其操作棚的顶部应按条中防护棚的要求架设;二、固定卷扬机的锚桩应牢固可靠,不得以树木、电杆代替锚桩;三、当钢丝绳在卷筒中间位置时,架体底部的导向滑轮应与卷筒轴心垂直,否则应设置辅助导向滑轮,并用地锚、钢丝绳拴牢;四、提升钢丝绳运行中应架起,使之不拖地面和被水浸泡,必须穿越主要干道时,应挖沟槽并加保护措施,严禁在钢丝绳穿行的区域内堆放物料;安装施工电梯应具备资料一、施工安装单位1、单位法人营业执照2、单位安装资质证书3、单位安全生产许可证4、单位安拆现场管理人员项目经理、技术负责人、安全员岗位证书5、安装单位与租赁单位合同合同中应明确双方安全生产职责--租赁合同安装与产家签字盖章6、施工单位与安装单位合同中应明确双方安全生产职责--安拆合同安装与施工单位的签字盖章7、安拆人员岗位证书、开机人员岗位证书每台机三本证,需云南省建设厅颁发证件有效,国家颁发的无效8、安全技术交底9、应急救援预案安装单位编写安装单位盖章、施工单位盖章、监理单位盖章10、施工电梯安拆人员和开机人员的三级教育11、施工电梯安装调试检验记录集安装自检验收表12、施工电梯原始运行台班记录记录13、施工电梯管理制度：岗位检查制度,交接班制度、定期保养制度、维护制度、特种作业人员教育制度、特种设备安全管理制度;14、施工电梯安全操作规程;15、设备安拆工程安全协议书安装、施工单位盖章16、施工起重机械安装拆卸告知表17、四方验收表吗安装、出租、使用、监理18、基础验收表施工、安装、产权单位负责人此项有的工地没做19、施工电梯安装后检测报告二、产品设备资料1、单位法人营业执照2、单位资质证书3、特种设备制造许可证或产品生产许可证4、产品使用说明书5、设备出厂合格证6、防坠安全器检测报告检查是否有效期限内。

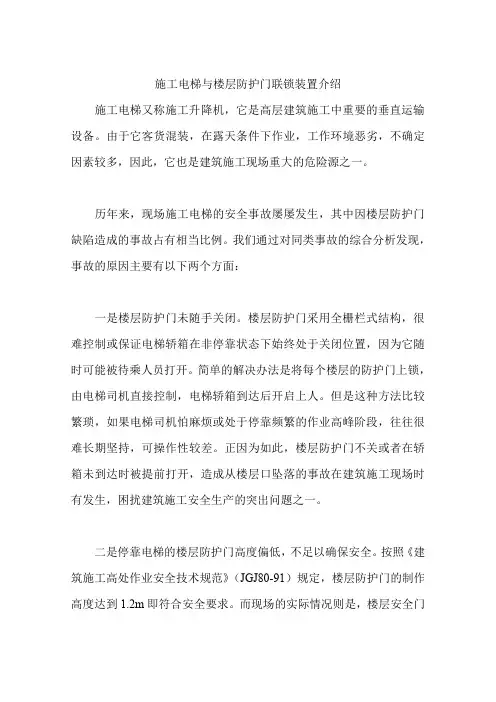

施工电梯与楼层防护门联锁装置介绍施工电梯又称施工升降机，它是高层建筑施工中重要的垂直运输设备。

由于它客货混装，在露天条件下作业，工作环境恶劣，不确定因素较多，因此，它也是建筑施工现场重大的危险源之一。

历年来，现场施工电梯的安全事故屡屡发生，其中因楼层防护门缺陷造成的事故占有相当比例。

我们通过对同类事故的综合分析发现，事故的原因主要有以下两个方面：一是楼层防护门未随手关闭。

楼层防护门采用全栅栏式结构，很难控制或保证电梯轿箱在非停靠状态下始终处于关闭位置，因为它随时可能被待乘人员打开。

简单的解决办法是将每个楼层的防护门上锁，由电梯司机直接控制，电梯轿箱到达后开启上人。

但是这种方法比较繁琐，如果电梯司机怕麻烦或处于停靠频繁的作业高峰阶段，往往很难长期坚持，可操作性较差。

正因为如此，楼层防护门不关或者在轿箱未到达时被提前打开，造成从楼层口坠落的事故在建筑施工现场时有发生，困扰建筑施工安全生产的突出问题之一。

二是停靠电梯的楼层防护门高度偏低，不足以确保安全。

按照《建筑施工高处作业安全技术规范》（JGJ80-91）规定，楼层防护门的制作高度达到1.2m即符合安全要求。

而现场的实际情况则是，楼层安全门处于这个高度时，等候电梯的人员往往会不由自主地从防护门的上部探头观望，如果不注意观察，正在运行的电梯轿箱经过该楼层时，就会造成挤伤事故。

《建筑施工人员安全常识读本》一书中强调，为了保证龙门架、井架物料提升机的安全运行，“进料平台口必须加防护门，施工人员不得在平台上休息”，电梯的楼层防护门与此情况类似，因而也应满足同样的安全要求。

为预防和杜绝上述情况导致的安全事故，我们总结以往的经验教训，研制了施工电梯与楼层防护门联锁装置（以下简称联锁装置），较好地解决了这一课题。

联锁装置的具体安装作法是：在轿箱的内侧（僻开电缆侧）焊接一个金属支架，支架的适当部位安装一个限位开关，并使开关的常闭触点与轿箱门联锁限位天关串联，然后在电梯附着的门柱上或楼层平台的架子上，固定一声弹簧挡板，联锁装置的设计过程即告完居。

施工升降机楼层门机电联锁施工工法施工升降机楼层门机电联锁施工工法一、前言施工升降机作为一种重要的施工设备，在高层建筑的施工中起到了不可替代的作用。

为了增加升降机的安全性和效率，在施工中引入了楼层门机电联锁施工工法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点施工升降机楼层门机电联锁施工工法的主要特点如下：1. 增加安全性：通过实现楼层门与升降机的机电联锁，可以确保在运行过程中门未关闭时，升降机无法启动，防止人员意外坠落和其他危险情况的发生。

2. 提高效率：工法中采用自动化控制系统，能够快速准确地完成门的开闭操作，提高人员和物料的进出效率。

3. 降低人力成本：施工人员无需手动控制升降机门的开闭，减少了人力投入，降低了人力成本。

三、适应范围施工升降机楼层门机电联锁施工工法适用于各类高层建筑的施工过程中，特别是需要频繁进出的工地。

四、工艺原理施工升降机楼层门机电联锁工法通过以下几个方面实现：1. 机电联锁系统：通过安装在升降机门上的传感器和控制器，实现门的开关状态与升降机电源的联锁关系。

2. 控制系统：通过集成电路和程序控制，实现控制机构对升降机门进行开闭操作。

3. 传感器：通过感应门的状态，将信号传输到控制器，以实现自动控制。

五、施工工艺施工升降机楼层门机电联锁工法的施工工艺主要包括以下几个阶段：1. 设计阶段：确定机电联锁系统的结构和控制原理，设计传感器和控制器的安装位置。

2. 安装阶段：安装传感器和控制器，并与电源线路相连。

3. 调试阶段：进行联锁系统的测试，确保门的开闭与电源的联动关系正常。

4. 运行阶段：监控升降机门的开闭状态，保证联锁系统的正常运行。

六、劳动组织施工升降机楼层门机电联锁工法的劳动组织主要包括施工人员、安装人员、调试人员和监控人员等。

七、机具设备施工升降机楼层门机电联锁工法需要使用的机具设备包括传感器、控制器、电源线路、监控系统等。

施工电梯楼层进料口防护门
施工电梯楼层进料口防护门是重要的安全防护设施，在二季度综合检查中，白华林居绿岛二标段、边家村3#住宅楼等工地施工电梯楼层进料口防护门的制作、安装，即满足安全使用的要求，又实用、美观。

经公司专家组论证，决定在公司所有项目部推广实施。

一、名称：施工电梯楼层进料口防护门。

二、适用范围：适用于所有项目施工电梯楼层进料口。

三、特点：经济实用、制作简单、性能可靠。

四、制作所需材料表：
注：1.门插销要开启灵活，关闭可靠；并只能在电梯笼内开关，楼内无法开关
2.警示标语“注意安全”、“随手关门”，应在门的内外均有，
且警示标语中间要有“司徽”。

3.门挡应焊接在钢管上，保证防护门只能向楼内开启。

4.颜色：防护门为橘黄色，司徽按照公司要求制作，警示标
语为红色。
