EH油系统组成、工作原理、运行维护及常见故障课件

EH油系统功能、参数、常见故障、日常维护及汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分：EH供油系统，执行机构，危急遮断控制系统。

1、EH供油系统EH供油系统的功能是提供高压抗燃油（化学名为三芳基磷酸脂，简称EH 油)，并由它来驱动伺服执行机构，这种抗燃油具有良好的抗燃性和流体热稳定性。

但是如果EH油中混入过多的水、酒精或其他油液等，将大大降低EH油的抗燃性，而且会加快EH油的变质或老化，直接影响系统的正常运行。

对伺服阀的阀口处形成腐蚀，造成伺服阀内漏、卡塞；伺服阀一旦卡死，会导致油动机不受控制，蒸汽阀门不能开启。

伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。

因此，EH供油系统对油质要求特别高。

EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统（EH油再生装置）和自循环冷却系统（冷油器）组成。

EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压供油母管送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱；危急遮断系统的回油经无压回油母管回到油箱。

供油系统设备简要介绍1）油箱：容积为757升，在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块，另外在油箱底部外侧装有电加热器，间接对EH油进行加热。

2）EH油泵：油泵出口压力整定在14.5±0.5Mpa，油泵启动后，即向系统供油，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统压力，当系统瞬间用油量很大时高压蓄能器将参与供油。

正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可投入运行。

3）EH油控制块:安装于油箱顶部。

包括：油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4）溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回到油箱。

EH油系统功能、参数、常见故障、日常维护和汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分：EH供油系统，执行机构，危急遮断控制系统。

1、EH供油系统EH供油系统的功能是提供高压抗燃油（化学名为三芳基磷酸脂，简称EH 油)，并由它来驱动伺服执行机构，这种抗燃油具有良好的抗燃性和流体热稳定性。

但是如果EH油中混入过多的水、酒精或其他油液等，将大大降低EH油的抗燃性，而且会加快EH油的变质或老化，直接影响系统的正常运行。

对伺服阀的阀口处形成腐蚀，造成伺服阀内漏、卡塞；伺服阀一旦卡死，会导致油动机不受控制，蒸汽阀门不能开启。

伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。

因此，EH供油系统对油质要求特别高。

EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统（EH油再生装置）和自循环冷却系统（冷油器）组成。

EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压供油母管送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱；危急遮断系统的回油经无压回油母管回到油箱。

供油系统设备简要介绍1）油箱：容积为757升，在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块，另外在油箱底部外侧装有电加热器，间接对EH油进行加热。

2）EH油泵：油泵出口压力整定在14.5±0.5Mpa，油泵启动后，即向系统供油，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统压力，当系统瞬间用油量很大时高压蓄能器将参与供油。

正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可投入运行。

3）EH油控制块:安装于油箱顶部。

包括：油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4）溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回到油箱。

EH油系统功能、参数、常见故障、日常维护及汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分：EH供油系统，执行机构，危急遮断控制系统。

1、EH供油系统EH供油系统的功能是提供高压抗燃油（化学名为三芳基磷酸脂，简称EH 油)，并由它来驱动伺服执行机构，这种抗燃油具有良好的抗燃性和流体热稳定性。

但是如果EH油中混入过多的水、酒精或其他油液等，将大大降低EH油的抗燃性，而且会加快EH油的变质或老化，直接影响系统的正常运行。

对伺服阀的阀口处形成腐蚀，造成伺服阀内漏、卡塞；伺服阀一旦卡死，会导致油动机不受控制，蒸汽阀门不能开启。

伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。

因此，EH供油系统对油质要求特别高。

EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统（EH油再生装置）和自循环冷却系统（冷油器）组成。

EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压供油母管送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱；危急遮断系统的回油经无压回油母管回到油箱。

供油系统设备简要介绍1）油箱：容积为757升，在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块，另外在油箱底部外侧装有电加热器，间接对EH油进行加热。

2）EH油泵：油泵出口压力整定在14.5±0.5Mpa，油泵启动后，即向系统供油，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统压力，当系统瞬间用油量很大时高压蓄能器将参与供油。

正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可投入运行。

3）EH油控制块:安装于油箱顶部。

包括：油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4）溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回到油箱。

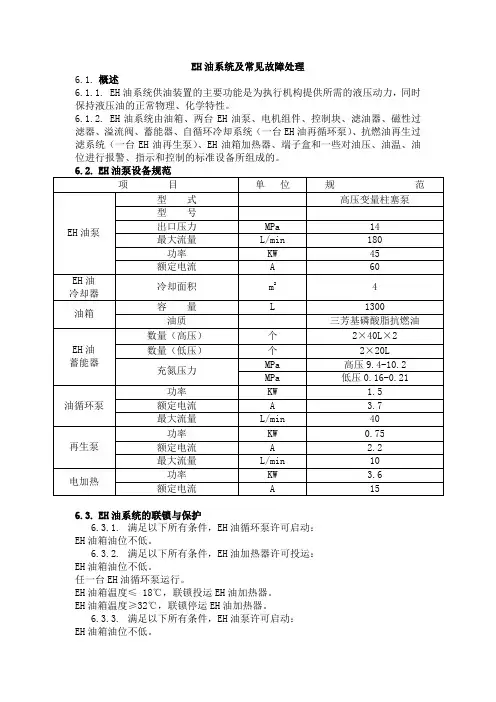

EH油系统及常见故障处理6.1.概述6.1.1.EH油系统供油装置的主要功能是为执行机构提供所需的液压动力，同时保持液压油的正常物理、化学特性。

6.1.2.EH油系统由油箱、两台EH油泵、电机组件、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、自循环冷却系统（一台EH油再循环泵）、抗燃油再生过滤系统（一台EH油再生泵）、EH油箱加热器、端子盒和一些对油压、油温、油位进行报警、指示和控制的标准设备所组成的。

6.3.EH油系统的联锁与保护6.3.1.满足以下所有条件，EH油循环泵许可启动：EH油箱油位不低。

6.3.2.满足以下所有条件，EH油加热器许可投运：EH油箱油位不低。

任一台EH油循环泵运行。

EH油箱温度≤ 18℃，联锁投运EH油加热器。

EH油箱温度≥32℃，联锁停运EH油加热器。

6.3.3.满足以下所有条件，EH油泵许可启动：EH油箱油位不低。

EH油温不低于20℃。

6.3.4.当EH油泵联锁投入时，满足以下任一条件，联启备用EH油泵：任一台EH油泵运行且泵出口压力≤9.2MPa。

任一台EH油泵运行且母管压力≤9.2MPa。

运行泵跳闸：6.3.5.满足以下任一条件，联锁停EH油泵：a.EH油箱油位低低。

磁翻柱式液位报警装置安装在EH油箱的侧面当液位改变时，推动开关机构，在液位达到设定值时发出报警或停机信号。

EH液位低一报警 450mm（降）EH液位低二报警并停加热器 370mm（降）EH液位低三报警并停EH油泵 230mm（降）b.运行EH油泵热偶动作。

6.3.6.油箱油温高于54℃联开温控阀，油温低于35℃联关温控阀。

6.3.7.E H油压力低于7.8MPa保护动作停机。

6.3.8.当高压母管压力达17.2±0.2MPa，溢油阀动作。

6.3.9.当系统油压低至9.2MPa时，EH油压低报警，发出报警信号，并联动备用泵。

6.4.EH油系统的运行6.4.1.启动前的准备：6.4.1.1.检查系统中各阀门标识、位置正确。
