人教版高中物理选修3-1自我检测

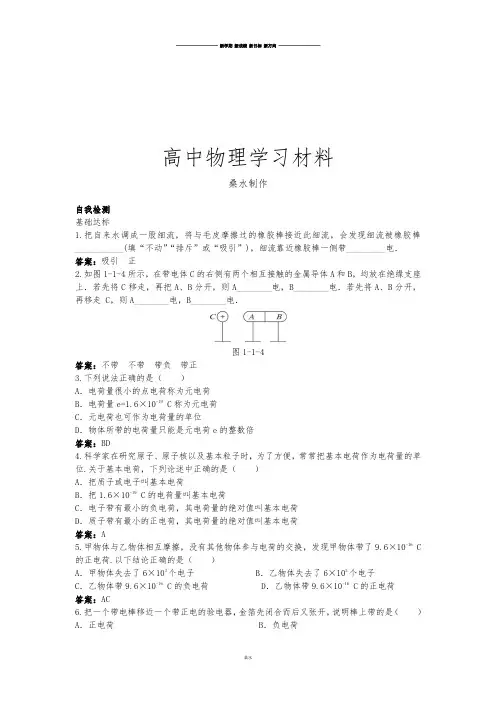

高中物理学习材料桑水制作自我检测基础达标1.把自来水调成一股细流，将与毛皮摩擦过的橡胶棒接近此细流，会发现细流被橡胶棒___________(填“不动”“排斥”或“吸引”)，细流靠近橡胶棒一侧带_________电．答案：吸引正2.如图1-1-4所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C移走，再把A、B分开，则A________电，B________电．若先将A、B分开，再移走 C，则A________电，B________电．图1-1-4答案：不带不带带负带正3.下列说法正确的是（）A．电荷量很小的点电荷称为元电荷B．电荷量e=1.6×10-19 C称为元电荷C．元电荷也可作为电荷量的单位D．物体所带的电荷量只能是元电荷e的整数倍答案：BD4.科学家在研究原子、原子核以及基本粒子时，为了方便，常常把基本电荷作为电荷量的单位.关于基本电荷，下列论述中正确的是（）A．把质子或电子叫基本电荷B．把1.6×10-19 C的电荷量叫基本电荷C．电子带有最小的负电荷，其电荷量的绝对值叫基本电荷D．质子带有最小的正电荷，其电荷量的绝对值叫基本电荷答案：A5.甲物体与乙物体相互摩擦，没有其他物体参与电荷的交换，发现甲物体带了9.6×10-16 C 的正电荷.以下结论正确的是（）A．甲物体失去了6×103个电子 B．乙物体失去了6×103个电子C．乙物体带9.6×10-16 C的负电荷 D．乙物体带9.6×10-16 C的正电荷答案：AC6.把一个带电棒移近一个带正电的验电器，金箔先闭合而后又张开，说明棒上带的是（）A．正电荷 B．负电荷C ．可以是正电荷，也可以是负电荷D ．带电棒上先带正电荷，后带负电荷 答案：B7.有一质量较小的小球A ，用绝缘细线悬吊着，当用毛皮摩擦过的硬橡胶棒B 靠近它时，看到它们先相互吸引，接触后又互相排斥.则以下判断中正确的是（ ）A ．接触前，A 、B 一定带异种电荷 B ．接触前，A 、B 可能带异种电荷C ．接触前，A 球一定不带任何净电荷D ．接触后，A 球一定带负电荷答案：B8.把两个完全相同的小球接触后分开，两球相互排斥，则两球原来带电情况可能是（ ）A ．其中一个带电，一个不带电B ．两个小球原来带等量异种电荷C ．两个小球原来带同种电荷D ．两个小球原来带不等量异种电荷答案：ACD9.关于摩擦起电现象，下列说法中正确的是（ ）A ．摩擦起电是用摩擦的方法将其他物质变成了电荷B ．摩擦起电是用摩擦的方法将一个物体中的电子转移到另一个物体上C ．通过摩擦起电，两个原来不带电的物体，一定带有等量异种电荷D ．通过摩擦起电，两个原来不带电的物体，可能带有同种电荷答案：BC更上一层10.已知π+介子、π-介子都是由一个夸克（夸克u 或夸克d ）和一个反夸克（反夸克u 或反夸克d ）组成的，它们的带电荷量如下表所示，表中e 为元电荷.π+ π- u d u d 带电荷量 +e -e +32e -31e -32e +31e 下列说法中正确的是（ ）A ．π+由u 和d 组成B ．π+由d 和u 组成C ．π-由u 和d 组成D ．π-由d 和u 组成答案：AD11.现有一个带负电的电荷A ，另有一不能拆开的导体B ，而再也找不到其他的导体可供利用，你如何能使导体B 带上正电?答案：A 带负电，要使B 带正电，必须用感应起电的方法才可以，因为接触带电只能使B 带负电．根据感应起电的原理可知，要使B 带电还需要另外一块导体，但现在这块导体没有．其实人体就是一块很好的导体，只要把A 靠近B ，用手摸一下B ，再拿开手，通过静电感应，B 就带上了正电荷．12.如图1-1-5所示，有一带正电的验电器，当一金属球A 靠近验电器的小球B(不接触)时，验电器的金箔张角减小，则（ ）图1-1-5A．金属球一定不带电 B．金属球可能带负电C．金属球可能带正电 D．金属球一定带负电答案：B。

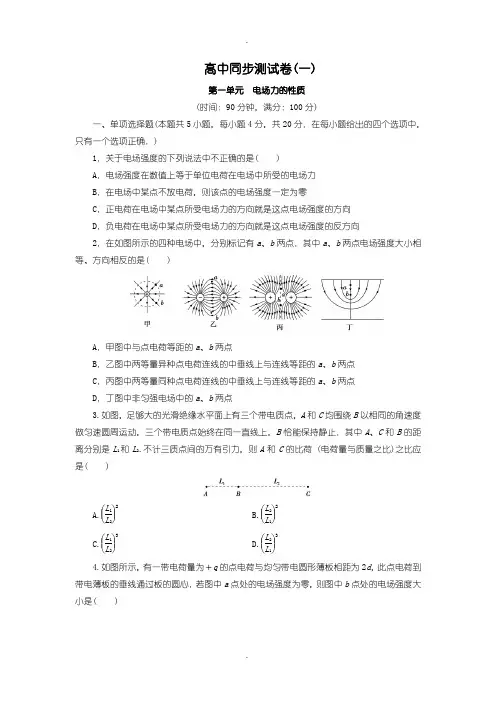

高中同步测试卷(一)第一单元 电场力的性质 (时间：90分钟，满分：100分)一、单项选择题(本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，只有一个选项正确．)1．关于电场强度的下列说法中不正确的是( ) A ．电场强度在数值上等于单位电荷在电场中所受的电场力 B ．在电场中某点不放电荷，则该点的电场强度一定为零C ．正电荷在电场中某点所受电场力的方向就是这点电场强度的方向D ．负电荷在电场中某点所受电场力的方向就是这点电场强度的反方向2．在如图所示的四种电场中，分别标记有a 、b 两点．其中a 、b 两点电场强度大小相等、方向相反的是( )A ．甲图中与点电荷等距的a 、b 两点B ．乙图中两等量异种点电荷连线的中垂线上与连线等距的a 、b 两点C ．丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点D ．丁图中非匀强电场中的a 、b 两点3.如图，足够大的光滑绝缘水平面上有三个带电质点，A 和C 均围绕B 以相同的角速度做匀速圆周运动，三个带电质点始终在同一直线上，B 恰能保持静止．其中A 、C 和B 的距离分别是L 1和L 2.不计三质点间的万有引力，则A 和C 的比荷 (电荷量与质量之比)之比应是( )A.⎝ ⎛⎭⎪⎫L 1L 22B.⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L 23D.⎝ ⎛⎭⎪⎫L 2L 134.如图所示，有一带电荷量为＋q 的点电荷与均匀带电圆形薄板相距为2d ，此点电荷到带电薄板的垂线通过板的圆心．若图中a 点处的电场强度为零，则图中b 点处的电场强度大小是( )A ．k q 9d 2＋k qd 2B ．k q d 2－k q9d 2C ．0D ．k q d25．真空中相距为3a 的两个点电荷M 、N 分别固定于x 轴上x 1＝0和x 2＝3a 的两点上，在它们连线上各点场强随x 变化关系如图所示，以下判断正确的是( )A ．点电荷M 、N 一定为同种点电荷B ．点电荷M 、N 一定为异种点电荷C ．点电荷M 、N 所带电荷量的绝对值之比为2∶1D ．点电荷M 、N 所带电荷量的绝对值之比为3∶1二、多项选择题(本题共7小题，每小题6分，共42分，在每小题给出的四个选项中，有多个选项符合题意．)6.如图所示，水平天花板下用长度相同的绝缘细线悬挂两个相同的带电介质小球A 、B ，左边放一个带电荷量为＋Q 的固定球时，两悬线都保持竖直方向．下列说法中正确的是( )A ．A 球带正电，B 球带正电，并且A 球带电荷量较小 B ．A 球带负电，B 球带正电，并且A 球带电荷量较小C ．A 球带负电，B 球带正电，并且B 球带电荷量较大D ．A 球带正电，B 球带负电，并且B 球带电荷量较大7．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称．则( )A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱8．一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示．不计粒子所受重力，则( )A．粒子带正电B．粒子加速度逐渐减小C．A点的速度大于B点的速度D．粒子的初速度不为零8题图9题图10题图9．如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，M、N保持静止，不计重力，则( )A．M的带电量比N大B．M带负电荷，N带正电荷C．静止时M受到的合力比N大D．移动过程中匀强电场对M做负功10．如图所示，在足够大的光滑绝缘水平面内固定有一带正电的电荷a(图中未画出)，与a带同种电荷的电荷b仅在a的库仑力作用下，以初速度v0(沿MP方向)由M点运动到N 点，到N点时速度大小为v，且v<v0, 则( )A．b电荷在M点受力一定向左上方B．b电荷在M点受力一定向右下方C．a电荷一定在虚线MP上方D．a电荷一定在虚线MP下方11．两个通电小球带电后相互排斥，如图所示．两悬线跟竖直方向各有一个夹角α、β，且两球在同一水平面上．两球质量用m和M表示，所带电荷量用q和Q表示．若已知α>β，则一定有关系( )A．两球一定带同种电荷B．m一定小于MC．q一定大于Q D．m受到的电场力一定等于M所受电场力12.如图所示，固定在竖直面内的光滑金属细圆环半径为R，圆环的最高点通过长为L 的绝缘细线悬挂质量为m的可视为质点的金属小球，已知圆环带电均匀分布且带电荷量与小球相同，均为Q (未知)，小球在垂直圆环平面的对称轴上处于平衡状态，已知静电力常量为k ，重力加速度为g .细线对小球的拉力为F (未知)，下列式子中正确的是( )A ．Q ＝mgR 3kLB ．Q ＝mgL 3kRC ．F ＝mgR LD ．F ＝mgL R题号 1 2 3 4 5 6 7 8 9 10 11 12 答案演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(8分)如图，真空中xOy 平面直角坐标系上的ABC 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．14.(10分)如图所示，绝缘的粗糙水平桌面高为h ＝1.25 m ，长为s ＝2 m ，桌面上方有一个水平向左的匀强电场．一个质量为m ＝2×10－3kg ，带电量为q ＝＋2.5×10－8C 的小物体自桌面的左端A 点以初速度v 0＝6 m/s 向右滑行，离开桌子边缘B 后，落在水平地面上C 点，C 点与B 点的水平距离x ＝1 m ，物体与桌面间的动摩擦因数为0.4，不计空气阻力，取g ＝10 m/s 2.(1)水平向左的匀强电场的电场强度E 为多大；(2)为使小物体离开桌面边缘B 后水平距离加倍，即x ′＝2x ，某同学认为可以在桌子边缘B的右侧空间加一竖直方向的匀强电场E′，请你求出该电场的电场强度．15．(10分)竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图所示．请问：(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？16.(10分)如图所示，带正电的甲球固定在足够大的光滑绝缘水平面上的A点，其带电荷量为Q；质量为m，带正电的乙球在水平面上的B点由静止释放，其带电荷量为q；A、B两点的距离为l0.释放后的乙球除受到甲球的静电力作用外，还受到一个大小为F＝k qQ4l20(k为静电力常量)、方向指向甲球的恒力作用，两球均可视为点电荷．(1)求乙球在释放瞬间的加速度大小；(2)求乙球的速度最大时两球之间的距离；(3)请定性地描述乙球在释放后的运动情况(说明速度的大小变化及运动方向的变化情况)．参考答案与解析1．[导学号66870001] 【解析】选B.电场强度的大小在数值上等于单位电荷在电场中所受的电场力，故A 说法正确．电场强度的大小跟有没有试探电荷无关，由电场本身决定，故B 说法错误．电场强度的方向总是跟正电荷所受电场力的方向一致，跟负电荷所受电场力的方向相反，故C 、D 说法正确．故选B.2．[导学号66870002] 【解析】选C.甲图中与点电荷等距的a 、b 两点，场强大小相同，方向不相反，选项A 错误；对乙图，根据电场线的疏密及对称性可判断，a 、b 两点的场强大小相等、方向相同，选项B 错误；丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点，场强大小相同，方向相反，选项C 正确；对丁图，根据电场线的疏密可判断，b 点的场强大于a 点的场强，选项D 错误．3．[导学号66870003] 【解析】选C.根据B 恰能保持静止可得：k q A q B L 21＝k q C q BL 22.A 做匀速圆周运动，kq A q B L 21－k q C q A （L 1＋L 2）2＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A （L 1＋L 2）2＝m C ω2L 2，联立解得A 和C 的比荷之比等于⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．4．[导学号66870004] 【解析】选A.由于a 点场强为零，说明点电荷在a 点的场强与圆盘在a 点的场强大小相等，E ＝kq d2，根据对称性可知，圆盘在b 点产生的场强大小也是E ＝kq d 2，则b 点的场强为E ′＝E ＋kq （3d ）2＝kq d 2＋kq9d2，A 正确． 5．[导学号66870005] 【解析】选A.从场强E 随x 的变化关系图象可以看出，x ＝2a 处的场强为零，在0～2a 范围内场强为正，2a ～3a 范围内场强为负，根据场强叠加原理可知，点电荷M 、N 为同种电荷，选项B 错误，选项A 正确；设点电荷M 的带电荷量为q 1，点电荷N 的带电荷量为q 2，x ＝2a 处的场强为E ＝k q 1（2a ）2－k q 2a 2＝0，解得：q 1∶q 2＝4∶1，选项C 、D 错误．6．[导学号66870006] 【解析】选BC.存在固定球时，对A 、B 球受力分析，由于悬线都沿竖直方向，说明水平方向各自所受电场力合力为零，说明A 球带负电而B 球带正电，A 、B 作为整体得固定球对A 、B 的水平方向的库仑力大小相等方向相反．根据库仑定律得A 离固定球近点，所以A 球带电荷量较小，B 球带电荷量较大．故A 、D 错误，B 、C 正确．7．[导学号66870007] 【解析】选ACD.由等量异种点电荷的电场线分布可知选项A 、C 、D 正确，B 错误．8．[导学号66870008] 【解析】选BCD.由运动轨迹可知电场力方向向左，粒子带负电，A 错误；A →B 电场强度变小，电场力变小，加速度变小，B 正确；粒子运动过程中，电场力与运动方向的夹角大于90°，所以速率减小，C 正确；若粒子的初速度为0，将沿电场线向左下侧运动，D 正确．故选BCD.9．[导学号66870009] 【解析】选BD.释放后，M 、N 保持静止，它们均受到水平匀强电场的电场力qE 和相互之间的库仑力F 作用，因此有qE ＝F ，两者方向相反，其合力为0，故选项C 错误；由牛顿第三定律可知，M 、N 间相互作用的库仑力F ，一定大小相等、方向相反，所以它们受到的水平匀强电场的电场力qE 也一定大小相等、方向相反，所以两带电小球必带异种电荷，电量相等，故选项A 错误；两小球带异种电荷，相互间的库仑力为引力，由题图中位置关系可知，小球M 受到的水平匀强电场的电场力方向向左，与电场方向相反，所以带负电，小球N 受到的水平匀强电场的电场力方向向右，与电场方向相同，所以带正电，故选项B 正确；由题图图示可知，小球M 移动方向与水平匀强电场的电场力方向成钝角，所以匀强电场对M 做负功，故选项D 正确．10．[导学号66870010] 【解析】选AD.b 电荷运动轨迹向上弯曲，根据曲线运动特点可知，b 电荷在M 点受力一定向左上方，所以a 电荷一定在虚线MP 下方，选项A 、D 正确．11．[导学号66870011] 【解析】选ABD.库仑力同样满足牛顿第三定律，满足共点力平衡条件，由题中图示可知两小球相互排斥，故A 、D 正确；偏角的大小与小球的质量和悬线的长度有关，故B 正确．12．[导学号66870012] 【解析】选BD.由于圆环不能看成点电荷，采用微元法求圆环对小球的库仑力，小球受到的库仑力为圆环各点对小球库仑力的合力．以小球为研究对象，进行受力分析，小球受到三个力的作用：线对小球的拉力为F 、重力G 、圆环各点对小球库仑力的合力F Q .则F sin θ＝mg ，sin θ＝RL ，解得：F ＝mgLR，选项C 错误，D 正确；水平方向上：F cos θ＝k Q 2L 2cos θ，解得：Q ＝mgL 3kR，选项A 错误，B 正确． 13．[导学号66870013] 【解析】(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L2①代入数据得F ＝9.0×10－3N ．②(2)A 、B 点电荷在C 点产生的场强大小相等，均为E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103 N/C场强E 的方向沿y 轴正向． 【答案】(1)9.0×10－3N(2)7.8×103N/C 方向沿y 轴正向14．[导学号66870014] 【解析】(1)设小物体离开桌子边缘B 点后经过时间t 落地，则h ＝12gt 2得t ＝2h g＝2×1.2510s ＝0.5 s 设小物体离开桌子边缘B 点时的速度为v B ，则v B ＝x t ＝10.5m/s ＝2 m/s根据动能定理，有－qEs －μmgs ＝12mv 2B －12mv 2得E ＝3.2×105N/C. (2)要使水平射程加倍，则 2x ＝v B t ′h ＝12at ′2 mg －qE ′＝ma代入数据得E ′＝6×105N/C ，方向竖直向上．【答案】(1)3.2×105N/C (2)6×105N/C 方向竖直向上 15．[导学号66870015] 【解析】(1)由小球处于平衡状态知小球带正电，对小球受力分析如图所示F T sin θ＝qE ① F T cos θ＝mg②由①②得tan θ＝qE mg ， 故q ＝mg tan θE. (2)由第(1)问中的方程②知F T ＝mgcos θ，而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线对小球的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于mg cos θ.小球的加速度a ＝F 合m ＝gcos θ，小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为x ＝bsin θ， 又由x ＝12at 2，得t ＝2xa＝2b cos θg sin θ＝2bgcot θ.【答案】(1)mg tan θE(2) 2bgcot θ16．[导学号66870016] 【解析】(1)由牛顿第二定律得：k qQ l 20－F ＝ma 解得：a ＝3kqQ4ml 20.(2)当乙球所受的合力为零，即库仑力与恒力F 大小相等时，乙球的加速度为零，速度最大，设此时两球之间的距离为x ，则有k qQ x 2＝kqQ 4l 20， 解得：x ＝2l 0.(3)乙球先做远离甲球的运动，速度先增大后减小，然后又反向做速度先增大后减小的运动，返回到释放点B 后，再重复前面的运动，之后就在B 点和最远点之间做往复运动．【答案】(1)3kqQ4ml 20(2)2l 0 (3)见解析。

（精心整理，诚意制作）选修3-1综合能力测试（附详解答案）本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，有一金属箔验电器，起初金属箔闭合，当带正电的棒靠近验电器上部的金属板时，金属箔张开．在这个状态下，用手指接触验电器的金属板，金属箔闭合，问当手指从金属板上离开，然后使棒也远离验电器，金属箔的状态如何变化？从下图中的①～④4个选项中选取一个正确的答案．( ) A．图①B．图②C．图③D．图④答案：B解析：手指接触一下，验电器上带负电，手指离开，棒也远离，金属箔张开，B正确．2．如图所示，用两个一样的弹簧测力计吊着一根铜棒，铜棒所在的虚线范围内有垂直纸面的匀强磁场，棒中通以自左向右的电流，当棒静止时，弹簧测力计的读数之和为F1；若将棒中的电流反向，当棒静止时，弹簧测力计的示数之和为F2，且F2>F1，根据这两个数据，可以确定( )A．磁场的方向B．磁感应强度的大小C．安培力的大小D．铜棒的重力答案：ACD解析：由弹簧测力计示数F2>F1可知电流向右时F安方向向上，再由左手定则可确定磁场方向垂直于纸面向里．再由题意，电流自左向右时，F1＋F安＝mg，电流反向后，F2－F安＝mg，解得F安＝12(F2－F1)，mg＝12(F1＋F2)，由于I、L未知，故不能确定磁感应强度B的大小．3．(20xx·广州模拟)如图为“热得快”热水器的电路图和示意图．现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A、B两端的电压为220V，指示灯两端的电压为220V.那么该热水器的故障在于( )A．连接热水器和电源之间的导线断开B．连接电阻丝与指示灯的导线发生了短路C．电阻丝熔断，同时指示灯烧毁D．同时发生了以上各种情况答案：C解析：电压表测得AB两点间电压为220V，说明连接热水器和电源之间的导线是完好无损的，热水器不发热说明电阻丝熔断了，指示灯不亮，说明指示灯被烧毁了，故只有选项C正确．4.汽车电动机启动时车灯会瞬时变暗．如下图，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A，若电源电动势为12.5V，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8W B．43.2WC．48.2W D．76.8W答案：B解析：车灯电阻为R＝EI－r＝12.510Ω－0.05Ω＝1.2Ω，电动机未启动时车灯的电功率P1＝I2R＝102×1.2W＝120W.电动机启动后，电源内阻消耗的电压U r＝Ir ＝58×0.05V＝2.9V，车灯与电动机的并联电压为U＝E－U r＝(12.5－2.9)V＝9.6V ，车灯的电功率为P 2＝U2R ＝9.621.2W ＝76.8W ，车灯电功率降低了ΔP ＝P 1－P 2＝43.2W.5．静电计是在验电器的基础上制成的，用其指针的张角大小来定性显示其金属球与外壳之间的电势差大小．如图所示，A 、B 是平行板电容器的两个金属板，G 为静电计．开始时开关S 闭合，静电计指针张开一定角度，为了使指针张开角度增大些，下列采取的措施可行的是( )A ．断开开关S 后，将A 、B 分开些B ．保持开关S 闭合，将A 、B 两极板分开些C ．保持开关S 闭合，将A 、B 两极板靠近些D ．保持开关S 闭合，将变阻器滑动触头向右移动答案：A6．压敏电阻的阻值会随所受压力的增大而减小，一同学利用压敏电阻设计了判断升降机运动状态的装置，如图甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m ，升降机静止时电流表示数为I 0，某过程中电流表的示数如图乙所示，则在此过程中( )A ．物体处于失重状态B ．物体处于超重状态C ．升降机一定向上匀加速运动D ．升降机可能向上匀减速运动答案：B解析：电流表示数增大，说明电阻阻值减小，由压敏电阻的特点知压力增大，即压力大于重力，物体处于超重状态，加速度方向向上，故升降机可能向上加速运动，也可能向下减速运动，故选项B 正确．7.在图中，a 、b 带等量异种电荷，MN 为ab 连线的中垂线，现有一个带电粒子从M 点以一定初速度v0射入，开始时一段轨迹如图中实线，不考虑粒子重力，则在飞越该电场的整个过程中( )A ．该粒子带负电B．该粒子的动能先增大，后减小C．该粒子的电势能先减小，后增大D．该粒子运动到无穷远处后，速度的大小一定仍为v0答案：ABCD解析：等量异种电荷连线的中垂线一定是等势线，且与无穷远处等电势，这是本题考查的重点．至于粒子的动能增减、电势能变化情况，可以根据粒子轨迹的弯曲情况结合功能关系判断出来．由粒子开始时一段轨迹可以判定，粒子在该电场中受到大致向右的电场力，因而可以判断粒子带负电，A正确．因为等量异种电荷连线的中垂面是一个等势面，又由两个电荷的电性可以判定，粒子在运动过程中，电场力先做正功后做负功，所以其电势能先减小后增大，动能先增大后减小，所以B、C正确．因为M点所处的等量异种电荷连线的中垂面与无穷远等电势，所以在由M 点到无穷远运动的过程中，电场力做功W＝qU＝0，所以粒子到达无穷远处时动能仍然为原来值，即速度大小一定为v0.8．(20xx·上海模拟)如图所示，真空中存在范围足够大的匀强电场，A、B为该匀强电场的两个等势面．现有三个完全相同的带等量正电荷的小球a、b、c，从等势面A上的某点同时以相同速率v0向不同方向开始运动，其中a的初速度方向垂直指向等势面B；b的初速度方向平行于等势面；c的初速度方向与a相反．经过一段时间，三个小球先后通过等势面B，已知三个小球始终在该匀强电场中运动，不计重力，则下列判断正确的是( )A．等势面A的电势高于等势面B的电势B．a、c两小球通过等势面B时的速度相同C．开始运动后的任一时刻，a、b两小球的动能总是相同D．开始运动后的任一时刻，三个小球电势能总是相等答案：AB解析：由a、b、c三球经过一段时间后均通过等势面B，可得：电场方向竖直向下，故A正确，由动能定理得，三个小球通过等势面B时，电场力做功相等，三球的速度大小相同，但a、c方向相同，均与b方向不同，同一时间，电场力做功不同，因此同一时刻的动能不相同，C错误；三个小球运动后不可能在同一时刻位于同一等势面上，故电势能不可能相等，D错误．9．如图所示电路中，电源内阻不计，三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压，开始时只有S1闭合，当S2也闭合后，下列说法正确的是( ) A．灯泡L1变亮B．灯泡L2变亮C．电容器C的带电量将增加D．闭合S2的瞬间流过电流表的电流方向自右向左答案：AD解析：只S1闭合时，L1和L2串联，电容器两端的电压等于电源两端的电压，S2闭合后，L3和L2并联，再和L1串联，则L1两端的电压增大，故L1变亮，电容器两端的电压减小，故电容器放电，电量减小，电流表上的电流是电容器的放电电流，故方向从右向左．10．如下图甲所示，以MN为界的两匀强磁场B1＝2B2，一带电＋q、质量m 的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下通过O点(不计粒子重力) ( )A．2πm/qB1B．2πm/qB2C．2πm/(B1＋B2)q D．πm/(B1＋B2)q答案：B解析：因为r=T=2πm/qB而B1=2B2所以r2=2r1T2=2T1.由图乙分析示意可知，从粒子垂直MN经O点向上进入B1磁场，到粒子垂直MN经O点向下进入B2磁场，所需最短时间为t=T1+=T2=2πm/qB2.第Ⅱ卷(非选择题共60分)二、填空题(共3小题，共15分．把答案直接填在横线上)11．(4分)磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能．下图是磁流体发电机的装置：A、B组成一对平行电极，两极间距为d，内有磁感强度为B的匀强磁场，现持续将一束等离子体(即高温下电离的气体，含有大量带正电和带负电的微粒，而整体呈中性)垂直喷射入磁场，每个离子的速度为v ，电量大小为q，忽略两极之间的等效内阻，稳定时，磁流体发电机的电动势E ＝________，设外电路电阻为R，则R上消耗的功率P＝____________________.答案：Bvd；∵qvB=q ∴E=Bvd P=I2R=12．(4分)如图所示，平行的金属板M、N与电源相连，一个带负电的小球悬挂在两板间，闭合电键后，悬线偏离了竖直方向的夹角为θ，若N板向M板靠近，θ角将；把电键断开，再使N板向M靠近，θ角将.答案：变大；不变解析：极板与电源相连，当减小板间距时，电场增强，所以θ角变大．当断开电源时，减小板间距，电场强度不变所以θ角不变．13．(7分)20xx年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．若图1为某磁敏电阻在室温下的电阻－磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150ΩB．滑动变阻器R，全电阻约20ΩC．电流表Ⓐ，量程2.5mA，内阻约30ΩD．电压表，量程3V，内阻约3kΩE．直流电源E，电动势3V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：12345 6U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80 根据上表可求出磁敏电阻的测量值R B＝______Ω，结合图1可知待测磁场的磁感应强度B＝______T.(3)试结合图1简要回答，磁感应强度B在0－0.2T和0.4～0.1T范围内磁敏电阻阻值的变化规律有何不同？(4)某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻－磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？答案：(1)如下图所示(2)1500 0.90(3)在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化(或不均匀变化)；在0.4～1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化(或均匀变化)(4)磁场反向，磁敏电阻的阻值不变．三、论述·计算题(共5小题，共45分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)14．(8分)如图所示，在水平方向的匀强电场中一表面光滑、与水平面成45°角的绝缘直杆AC，其下端(C端)距地面高度h=0.8m.有一质量500g的带电小环套在直杆上，正以某一速度，沿杆匀速下滑，小环离杆后正好通过C端的正下方P 点处．(g取10m/s2)求：(1)小环离开直杆后运动的加速度大小和方向；(2)小环从C运动到P过程中的动能增量；(3)小环在直杆上匀速运动速度的大小v0.答案：(1)15．(9分)在竖直平面内有一圆形绝缘轨道，半径为R＝0.4m，匀强磁场垂直于轨道平面向里，一质量为m＝1×10－3kg、带电量为q＝＋3×10－2C的小球，可在内壁滑动，如图甲所示，开始时，在最低点处给小球一个初速度v0，使小球在竖直平面内逆时针做圆周运动，如图乙(a)是小球在竖直平面内做圆周运动的速率v随时间变化的情况，图乙(b)是小球所受轨道的弹力F随时间变化的情况，结合图像所给数据，(取g＝10m/s2)求：(1)磁感应强度的大小？(2)初速度v0的大小？答案：(1)0.25T (2)8m/s解析：(1)从乙图(a)可知，小球第二次到达最高点时，速度大小为4m/s，而由乙图(b)知，此时轨道与球间的弹力为零，故代入数据得：B=0.25T(2)从图乙可知，小球最初在最低点时，轨道与球之间的弹力为F=0.11N，根据牛顿第二定律得：代入数据得：v0=8m/s16．(9分)环保汽车在为20xx年奥运会馆服务中，受到世界各国运动员的一致好评．某辆以蓄电池为驱动能源的环保汽车，总质量m＝3×103kg.当它在水平路面上以v＝36km/h的速度匀速行驶时，驱动电机的输入电流I＝50A，电压U＝300V.在此行驶状态下，(1)求驱动电机的输出功率P电；(2)若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P ，求汽车所受阻力与车重的比值(g取10m/s2)；机(3)设想改用太阳能电池给该车供电，其他条件不变，求所需太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．已知太阳辐射的总功率P0＝4×1026W，太阳到地球的距离r＝1.5×1011m，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%.答案：(1)1.5×104W (2)0.045 (3)101m2对该设想的思考，只要正确即可解析：(1)驱动电机的输入功率P电＝IU＝1.5×104W(2)在匀速行驶时P机＝0.9P电＝F v＝f v，f＝0.9P电/v，汽车所受阻力与车重之比f/mg＝0.045；(3)当太阳光垂直电池板入射时，所需电池板面积最小，设其为S距太阳中心为r的球面面积S0＝4πr2若没有能量损耗，太阳能电池板接收到的太阳能功率为P′，则P′P0＝SS0设太阳能电池板实际接收到的太阳能功率为P则P＝(1－30%)P′，所以PP0(1－30%)＝SS0由于P电＝15%P，所以电池板的最小面积S＝PS00.7P0＝4πr2P电0.15×0.7P0＝101m2对该设想提出合理的改进建议，只要正确即可．17．(9分)如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d ＝40cm.电源电动势E＝24V，内电阻r＝1Ω，电阻R＝15Ω.闭合S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0＝4m/s竖直向上射入板间．若小球带电量为q＝1×10－2C，质量为m＝2×10－2kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源的输出功率是多大？(取g＝10m/s2)答案：8Ω；23W解析：(1)小球进入板间后，受重力和电场力作用，且到A板时速度为零．设两板间电压为UAB由动能定理得①将已知数据代入上式得：滑动变阻器两端电压U滑＝U AB＝8V②设通过滑动变阻器电流为I，由欧姆定律得I＝E－U滑R＋r＝1A③滑动变阻器接入电路的电阻R滑＝U滑I＝8Ω④(2)电源的输出功率P出＝I2(R＋R滑)＝23W⑤11 / 11 18.(10分)(20xx·潍坊)如图所示，有界匀强磁场的磁感强度B=2×10-3T ；磁场右边是宽度L=0.2m 、场强E=40V/m 、方向向左的匀强电场．一带电粒子电荷量q=-3.2×10-19C ，质量m=6.4×10-27kg ，以v=4×104m/s 的速度沿OO′垂直射入磁场，在磁场中偏转后进入右侧的电场，最后从电场右边界射出．求：(1)大致画出带电粒子的运动轨迹(画在给出的图中)；(2)带电粒子在磁场中运动的轨道半径；(3)带电粒子飞出电场时的动能Ek.答案：(1)如图 (2)R ＝0.4m (3)E k ＝7.68×10－18J解析：(1)轨迹如图．。

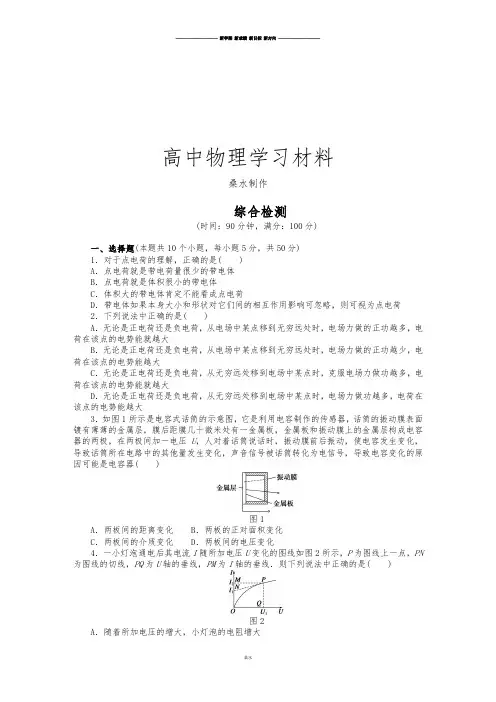

高中物理学习材料桑水制作综合检测(时间：90分钟，满分：100分)一、选择题(本题共10个小题，每小题5分，共50分)1．对于点电荷的理解，正确的是( )A．点电荷就是带电荷量很少的带电体B．点电荷就是体积很小的带电体C．体积大的带电体肯定不能看成点电荷D．带电体如果本身大小和形状对它们间的相互作用影响可忽略，则可视为点电荷2．下列说法中正确的是( )A．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，电场力做的正功越多，电荷在该点的电势能就越大B．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，电场力做的正功越少，电荷在该点的电势能越大C．无论是正电荷还是负电荷，从无穷远处移到电场中某点时，克服电场力做功越多，电荷在该点的电势能就越大D．无论是正电荷还是负电荷，从无穷远处移到电场中某点时，电场力做功越多，电荷在该点的电势能越大3．如图1所示是电容式话筒的示意图，它是利用电容制作的传感器，话筒的振动膜表面镀有薄薄的金属层，膜后距膜几十微米处有一金属板，金属板和振动膜上的金属层构成电容器的两极，在两极间加一电压U，人对着话筒说话时，振动膜前后振动，使电容发生变化，导致话筒所在电路中的其他量发生变化，声音信号被话筒转化为电信号，导致电容变化的原因可能是电容器( )图1A．两板间的距离变化 B．两板的正对面积变化C．两板间的介质变化 D．两板间的电压变化4．一小灯泡通电后其电流I随所加电压U变化的图线如图2所示，P为图线上一点，PN 为图线的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是( )图2A．随着所加电压的增大，小灯泡的电阻增大B ．随着所加电压的增大，小灯泡的电阻减小C ．对应P 点，小灯泡的电阻R ＝U 1I 2－I 1D ．对应P 点，小灯泡的电阻R ＝U 1I 25．在如图3所示的电路中，当变阻器R 3的滑动头P 向b 端移动时( )图3A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小6．如图4所示的电路中，C 2＝2C 1，R 2＝R 1，①开关处于断开状态，电容器C 2的电荷量大于C 1的电荷量 ②开关处于断开状态，电容器C 1的电荷量大于C 2的电荷量 ③开关处于接通状态，电容器C 2的电荷量大于C 1的电荷量 ④开关处于接通状态，电容器C 1的电荷量大于C 2的电荷量，以上说法都正确的是( )图4A ．①B ．④C ．①③D ．②④7．如图5所示，A 为电磁铁，C 为胶木秤盘，A 和C (包括支架)的总质量为M ；B 为铁片，质量为m ，整个装置用轻绳悬挂于O 点，当电磁铁通电时，在铁片吸引上升的过程中，轻绳向上的拉力F 的大小为( )图5A ．F ＝MgB ．Mg <F <(M ＋m )gC ．F ＝(M ＋m )gD ．F >(M ＋m )g8．如图6所示，螺线管、蹄形铁芯，环形异线三者相距较远，当开关闭合后关于小磁针N 极(黑色的一端)的指向错误的是( )图6A ．小磁针a N 极的指向B ．小磁针b N 极的指向C．小磁针c N极的指向D．小磁针d N极的指向9．如图7所示，在平行带电金属板间有垂直于纸面向里的匀强磁场，质子、氘核、氚核沿平行于金属板方向，以相同动能射入两极板间，其中氘核沿直线运动，未发生偏转，质子和氚核发生偏转后射出，则：①偏向正极板的是质子；②偏向正极板的是氚核；③射出时动能最大的是质子；④射出时动能最大的是氚核．以上说法正确的是( )图7A．①② B．②③C．③④ D．①④10. 两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图8)，电压表的示数为8 V，如果他把此电压表改接在R2两端，则电压表的示数将( )图8A．小于4 V B．等于4 VC．大于4 V小于8 V D．等于或大于8 V题12345678910 号答案姓名：________班级：________学号：________得分：________ 二、填空题(本题共2个小题，满分18分)11．(6分)匀强电场中a、b、c三点，在以它们为顶点的三角形中，∠a＝30°、∠c＝90°.电场方向与三角形所在平面平行．已知a、b和c点的电势分别为(2－3)V、(2＋3)V 和2 V．该三角形的外接圆上最低电势为________；最高电势为______________．12．(12分)为了测定干电池的电动势和内阻，现有下列器材：A．6.3 V蓄电池；B．干电池一节；C．电压表V(0～3 V～15 V，内阻约为3 kΩ，15 kΩ)；D．电流表A(0～0.6 A～3 A，内阻约为10 Ω，2 Ω)；E．电流表G(满偏电流3 mA，内阻R g＝10 Ω)；F．变压器G．滑动变阻器(0～20 Ω)；H．滑动变阻器(0～1 000 Ω)；I．电阻箱(0～9 999 Ω)；J．开关、导线．(1)用电流表和电压表测量干电池的电动势和内阻时，应选用的变阻器是________(用代号回答)．(2)根据实验要求，用笔画线代替导线在图9上连线．图9(3)某次实验记录如下：实验次数1234 5电流表示数/A0.240.500.70 1.10 1.50电压表示数/V 1.30 1.100.950.600.30图10根据表中数据在坐标图10上画出U－I图线，由图可求得E＝________ V，r＝________ Ω.(4)用你设计的电路做实验，测得的电动势与电池电动势的真实值相比________(填偏大、偏小或相等)；测得的内阻与电池内阻的真实值相比________(填偏大、偏小或相等)．(5)如果实验中电压表坏了，选用其他器材进行实验，请画出相应的电路图．三、计算题(本题共4个小题，满分32分)13．(8分)如图11所示，A、B是系在绝缘细线两端、带有等量同种电荷的小球，其中m A＝0.1 kg，细线总长为20 cm，现将绝缘细线绕过固定于O点的光滑定滑轮，将两球悬挂起来，两球平衡时，OA的线长等于OB的线长，A球依在光滑绝缘竖直墙上，B球所在悬线OB 偏离竖直方向60°，求B球的质量和墙所受A球的压力．(g取10 m/s2)图1114．(8分)如图12所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1 Ω，电炉电阻R＝19 Ω，电解槽电阻r′＝0.5 Ω.当S1闭合、S2断开时，电炉消耗功率为684 W；S1、S2都闭合时，电炉消耗功率为475 W(电炉电阻可看作不变)．试求：图12(1)电源的电动势；(2)S1、S2闭合时，流过电解槽的电流大小；(3)S1、S2闭合时，电解槽中电能转化成化学能的功率．15．(8分)如图13所示为实验室常用的两个量程的电压表原理图．当使用O、A两接线柱时，量程为3 V；当使用O、B两接线柱时，量程为15 V．已知电流计的内电阻R g＝500 Ω，满偏电流I g＝100 μA.求分压电阻R1和R2的阻值．图1316．(8分)如图14所示，在虚线所示宽度范围内，用场强为E的匀强电场可使初速度是v0的某种正离子偏转θ角．在同样宽度范围内，若改用方向垂直纸面向外的匀强磁场，使该离子穿过该区域，并使偏转角也为θ，(不计离子的重力)求：(1)匀强磁场的磁感应强度是多大？(2)离子穿过电场和磁场的时间之比是多大？图14综合检测答案1．D [点电荷是实际带电体在一定条件下理想化而形成的，它的条件是带电体本身大小和形状对它们间的相互作用力的影响可以忽略时可视为点电荷，与带电体的体积、形状和所带电荷量多少无关．故只有D 选项正确．]2．AC [无穷远处的电势能为零，电荷从电场中某处移到无穷远时，若电场力做正功，电势能减少，到无穷远处时电势能减为零，电荷在该点的电势能为正值，且等于移动过程中电荷电势能的变化，也就等于电场力做的功，因此电场力做的正功越多，电荷在该点电势能越大，A 正确，B 错误；电荷从无穷远处移到电场中某点时，若克服电场力做功，电势能由零增大到某值，此值就是电荷在该点的电势能值，因此，电荷在该点的电势能等于电荷从无穷远处移到该点时，克服电场力所做的功，故C 正确，D 错误．]3．A4．AD [小灯泡的电阻不是该点切线斜率的倒数，而是该点与原点连线斜率的倒数．所以随着所加电压的增大，小灯泡的电阻增大，并且对应P 点，小灯泡的电阻为R ＝U 1I 2.]R 外↓→R 外↓→R 总↓→I 总＝ER 总↑→U 内＝I 总r ↑→U 外＝(E －U 内)↓，即电压表示数变小．U R 1＝I 总R 1↑→U R 1＝I 总R 1↑→U R 2＝(U 外－U R 1)↓→I R 2＝U R 2R 2↓→I A ＝(I 总－I R 2)↑.即电流表示数变大，故答案选B.]6．C [当开关处于断开状态时，电容器C 1与R 1，C 2与R 2分别串联，然后再并联，电源对电容器C 1、C 2充电完毕电路达稳态后，两条支路均无电流通过，因此电阻上不再分压，两电容器上的电压均为电源电动势，所以Q 1Q 2＝C 1E C 2E ＝C 1C 2＝12.故①正确．当开关处于接通状态时，电路结构为电容器C 1与R 2并联、C 2与R 1并联，支路再串联，当电容器被充电完毕电路达稳定状态后，直流电路通过R 1、R 2形成通路，电容器C 1两端的电压与电阻R 2两端的电压相等，电容器C 2两端的电压与电阻R 1两端的电压相等，Q 1Q 2＝C 1U 2C 2U 1＝C 1C 2＝12.因此③是正确的．]7．D [由于电磁铁通电后产生磁场，对铁片B 有吸引力而使B 上升，所以这时吸引力一定大于铁片B 所受的重力，故B 向上加速运动，即铁片B 处于超重状态，而A 和C 处于平衡状态，选A 、B 组成的系统为研究对象，则整个系统处于超重状态，所以F >(M ＋m )g .选项D 正确．]8．A [小磁针静止时N 极的指向为该处的磁场方向，即磁感线的切线方向．根据安培定则，蹄形铁芯被磁化后右端为N 极，左端为S 极，小磁针c 指向正确；通电螺线管的磁场分布和条形磁铁相似，内部磁场向左，外部磁场向右，所以小磁针b 指向正确，小磁针a 指向错误；环形电流形成的磁场左侧应为S 极，故d 的指向正确．在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”，在判定直线电流的磁场方向时，大拇指指“原因”——电流方向，四指指“结果”——磁场绕向；在判定环形电流磁场方向时，四指指“原因”——电流绕向，大拇指指“结果”——环内沿中心轴线的磁感线方向．]9．D10．A [当电压表接在R 1两端时，其示数为8 V ，则此时电阻R 2两端的电压为4 V ，将R 1与R V 并联后的电阻用R 1V 表示，则R 1V ∶R 2＝8∶4＝2∶1，即R 1V ＝2R 2，由于R 1>R 1V ，则R 1>2R 2.当电压表改接在R 2两端时，将R 2与R V 并联后的电阻用R 2V 表示，则R 2>R 2V .此时电阻R 1两端的电压U 1与电压表示数U 2V 之比，U 1∶U 2V >2R 2∶R 2V >2R 2∶R 2＝2.故电压表的示数将小于4 V ，故A 正确．]11．0 V 4 V解析 如右图所示，根据匀强电场的电场线与等势面都是平行等间距排列，且电场线与等势面处处垂直，沿着电场线方向电势均匀降落，取ab 的中点O ，即为三角形的外接圆的圆心，且该点电势为2 V ，故Oc 为等势面，MN 为电场线，方向为MN 方向，U OP ＝U Oa ＝ 3 V ，U ON ∶U OP ＝2∶3，故U ON ＝2 V ，N 点电势为零，为最低电势点，同理M 点电势为4 V ，为最高电势点．12．(1)G (2)见解析图(a) (3)见解析图(b) 1.50 0.80 (4)偏小 偏小 (5)见解析图(c)解析 (1)滑动变阻器作限流用，电路中的电流应较大，故滑动变阻器用阻值小的即可满足实验要求，故变阻器选G.(2)如图(a)所示(3)描点作图如图(b)所示，图线与纵轴的交点即为电源的电动势E ＝1.50 V电池内阻r ＝ΔU ΔI ＝1.50－0.301.50Ω＝0.80 Ω.(4)偏小 偏小 (5)如图(c)所示．13．0.2 kg 1.732 N 方向水平向左解析 令两球之间的库仑斥力为F ，绳中的张力为F T ，画出两球的受力分析如图所示，由平衡条件对A 球有F T －m A g －F sin 30°＝0，① F cos 30°－F N ＝0，②对B 由平衡条件得 F T ＝F ，③ F ＝m B g ，④由①②③④式得m B ＝0.2 kg ，F N ＝1.732 N ，由牛顿第三定律，墙所受A 球压力大小 F N ′＝F N ＝1.732 N ，方向水平向左． 14．(1)120 V (2)20 A (3)1 700 W解析 (1)S 1闭合，S 2断开时电炉功率为P 1，电炉中电流I ＝P 1R ＝68419A ＝6 A.电源电动势E ＝I (R ＋r )＝120 V. (2)S 1、S 2都闭合时电炉功率为P 2，电炉中电流为I R ＝P 2R ＝47519A ＝5 A.电源路端电压为U ＝I R R ＝5×19 V ＝95 V ，流过电源的电流为I ′＝E －U r ＝120－951A ＝25 A.流过电槽的电流为I A ＝I －I R ＝20 A.(3)电解槽消耗的电功率P A ＝I A U ＝20×95 W ＝1 900 W.电解槽内热损耗功率P 热＝I 2A r ′＝202×0.5 W ＝200 W. 电解槽转化成化学能的功率为P 化＝P A －P 热＝1 700W.15．2.95×104 Ω 1.2×105Ω解析 串联分压电路的特点就是电流相同．在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．接O 、A 时：I g ＝U 1R g ＋R 1即R 1＝U 1I g －R g ＝(310－4－500)Ω＝2.95×104 Ω.接O 、B 时：I g ＝U 2R g ＋R 1＋R 2即R 2＝U 2I g －R g －R 1＝(1510－4－500－2.95×104)Ω＝1.2×105Ω.R 1和(R 1＋R 2)分别是量程为3 V 和量程为15 V 时的分压电阻．16．(1)E cos θv 0(2)sin θ∶θ解析 (1)离子在电场中做类平抛运动有 v y ＝v 0tan θ①v y ＝qE m t ②且t ＝d v 0③其中d 为电场的宽度．当改用匀强磁场时，离子做匀速圆周运动．轨道半径r ＝d sin θ＝mv 0qB④联立①②③④得：B ＝E cos θv 0(2)离子在电场中运动的时间t 1＝d /v 0⑤离子在磁场中运动的时间t 2＝r θv 0＝d θv 0sin θ⑥ 由⑤⑥得：t 1∶t 2＝sin θ∶θ.。
