GEN2是OTIS的新一代无机房

  • 格式：doc
  • 大小：323.00 KB
  • 文档页数：110

GEN2是OTIS的新一代无机房
被誉为新千年的创新
这个产品有两个最大的特色
第一，采用钢带。

这是航天材料在电梯行业的首次应用
第二，采用径向气隙结构的马达
曳引轮的直径仅有100mm
传统的曳引绳有两个功能
支撑负载
提供移动轿厢的曳引力
而包层钢带新技术把绳股作了重新排布
新型设计将绳股作了重新排布,在维持
钢绳强度的前提下，增大了曳引力.
聚氨酯包层钢带
噪音降低
振动减少柔韧性提高
曳引力增大
不需润滑
重量轻－曳引轮负荷随之减轻
小负荷、小驱动轮的优点有：
曳引机体积减小
电力负荷小
能耗低
小型输电线路
备用电源(应急发电机)功率小
总体占用空间小
比大型电机的产热少
优势二：
主机
无齿电机运转效率可达90％
GEN2曳引机的特点
无齿轮型
植入式永磁电机
径向气隙设计
密封轴承
碟形制动器
体积小
重量轻
数字式编码器
营救操作程序编码器
温度传感器
隔音橡胶垫。

Re:电梯技术培训记录
第一日课程内容记录B：
2007-11-10 20:28:30 花果山(7)
其中植入式永磁电机设计也是电梯行业首创
2007-11-10 20:28:53 花果山(7)
更加节能高效
电机在高转速的条件下,效率提高
采用轴向气隙的电机(Kone Ecodisc)需要更强的磁力,因此效率降低
交流感应电机(Schindler Smart)没有同步变频电机(9200MRL)的效率高
植入式永磁电机可*性高
径向气隙设计加上转子内的植入式磁体更加坚固可*
2007-11-10 20:31:00 花果山(7)
GEN的第三大创新就是控制柜了
2007-11-10 20:31:27 花果山(7)
在首层厅门侧放置有紧急检修用的控制部件
2007-11-10 20:31:39 花果山(7)
其他控制部分放在井道里
2007-11-10 20:32:01 花果山(7)
所有的接触器采用西门子的横移式接触器极低的噪声
2007-11-10 20:32:21 花果山(7)
控制柜的主要特点有：
模块控制
内置式故障诊断
串行连接信息交流
不锈钢盖板
一体化动态制动电阻
E - Pacò 泡沫材料包装
可安装于平面的墙上
RSR 发梯器
2007-11-10 20:33:04 花果山(7)
变频驱动
可转换成待机或睡眠状态,节约能耗
矢量控制
在转速为0的时候也能保持最大转矩
连续速度控制,振动小
快速动态回应呼梯信号
减少启动时的颠簸
闭环控制
数字式编码器
负载称重
预转矩
E - Pacò 包装材料
2007-11-10 20:34:58 花果山(7)
包层的聚氨酯钢带、体积小巧的曳引机（目前在市场上还没有见到更小的）、性能优异的控制柜是GEN2的三大创新
2007-11-10 20:36:23 花果山(7)
其他国内主流的几个厂家的无机房电梯有：
2007-11-10 20:37:30 花果山(7)
迅达的300PMRL、蒂森的TE-MRLS、通力的MonoSpace无机房电梯、星玛的Solon
（无机房）
2007-11-10 20:38:46 花果山(7)
其中迅达的300PMRL也宣称采用了聚氨酯的钢带……
2007-11-10 20:39:32 花果山(7)
针对以上几个问题，诸位有疑问的可以先拿出来讨论
2007-11-10 20:40:55 花果山(7)
？？？？。

合集下载

GeN2产品系列的介绍

GeN2产品系列的介绍

问题与解答 问：部件构成的区别？ DAA29100A-已废除 DAA29100BGeN2-MRL(以前您所理解的GeN2 R1) DAA29100CGeN2-MR DAA29100DGeN2-MRL(以前您所理解的GeN2 R2)
感谢下 载
感谢下 载
Gen2 CN-MR PRODUCT DESCRIPTION
1.5T & 2.5T Kollmergen machine Commercial Shenling Governor ACD controller
T89 Car Rail and Hollow CWT Rail 32kN CSB, 2:1 roping Swift carframe with GeN2 sheave & Sliding Guide PAX car door & Prima-S landing door
M 3-5-3:
Motor P/N & Power Default DAA20066A1@8.5KW DAA20066A2@15KW TAA20066B502@12.5kw
MotEqc Rs [m Oh m] 0
475
247
230
MotEqc Rr [m Oh m] 0
864
410
375
MotEqc Lm[0.1mH] 0
我们的产品
GeN2产品系列的介绍
速度
载重
1
630
x
800
x
900
1000
x
1150
1275
1350
1600
1.6 1.75 2
x
x
x
x
x
x
x
x
x x

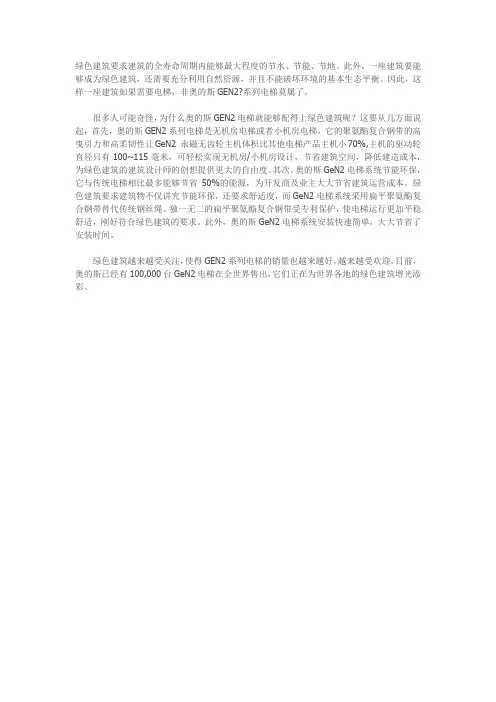

绿色建筑要用的电梯当然是奥的斯GEN2电梯

绿色建筑要用的电梯当然是奥的斯GEN2电梯

绿色建筑要求建筑的全寿命周期内能够最大程度的节水、节能、节地。

此外，一座建筑要能够成为绿色建筑，还需要充分利用自然资源，并且不能破坏环境的基本生态平衡。

因此，这样一座建筑如果需要电梯，非奥的斯GEN2?系列电梯莫属了。

很多人可能奇怪，为什么奥的斯GEN2电梯就能够配得上绿色建筑呢？这要从几方面说起，首先，奥的斯GEN2系列电梯是无机房电梯或者小机房电梯，它的聚氨酯复合钢带的高曳引力和高柔韧性让GeN2 永磁无齿轮主机体积比其他电梯产品主机小70%,主机的驱动轮直径只有100~115毫米，可轻松实现无机房/小机房设计，节省建筑空间，降低建造成本，为绿色建筑的建筑设计师的创想提供更大的自由度。

其次，奥的斯GeN2电梯系统节能环保，它与传统电梯相比最多能够节省50%的能源，为开发商及业主大大节省建筑运营成本。

绿色建筑要求建筑物不仅讲究节能环保，还要求舒适度，而GeN2电梯系统采用扁平聚氨酯复合钢带替代传统钢丝绳。

独一无二的扁平聚氨酯复合钢带受专利保护，使电梯运行更加平稳舒适，刚好符合绿色建筑的要求。

此外，奥的斯GeN2电梯系统安装快速简单，大大节省了安装时间。

绿色建筑越来越受关注，使得GEN2系列电梯的销量也越来越好，越来越受欢迎，目前，奥的斯已经有100,000台GeN2电梯在全世界售出，它们正在为世界各地的绿色建筑增光添彩。

GEN2-ADJ调试说明

GEN2-ADJ调试说明

5.4 以检修模式运行 井道的机械工作，轿厢，控制柜，主机和有关的电气接线等在第一次检修运行前必须完 成，在控制柜，E&I控制屏，主机和井道线间的电气连接（安全回路：TES，OS，GTC 和PES）电气连接，连接随行电缆到轿顶接线箱。
5.4.1 检查接线及业主电源 首先确定在E& I 检修控制柜中的主电源开关已断开，及将ERO检修开关置于检修状 态。断开接地汇流条PE，HL1，HL2间的夸接线，检查HL1与HL2对地PE的绝缘， ERO仍置于检修状态。
A) 用<Module> <1> <2> <GO ON>检查输入信号BYCHK和DBD基本参数设置。 B) 通常所有参数在工厂都已预先调好,即应能够立即执行以ERO或INS模式的运行。 C) 为了以正常模式运行,需要一个学习运行,万一停梯,你必须检查参数。
5.4.8合同参数(M - 3 - 1)
CON SPE:
[1] 1 即 1:1 ， 2 即 2:1
ξ = Gear ratio齿轮比
[1] 例如： 17 即 17:1
m1 = Mass of counterweight对重质量 [kg]
m2 = Mass of car (empty)轿厢质量 (空) [kg] 典型的系统惯性在0.5至2.5 kg m2范围
BRE板不工作 BRE板工作
Subject: 主题
Issued Date: 发布日期
GeN 2 门机调试指引
Document No. 文件编号: GZ-FED-WI-15
Version 版本: 0
Page: 页数 5/37
b) ● 表示LED on 常亮
c) ✷ 表示LED is continuous flickering 不断闪烁
西子奥的斯GEN2_调试说明

西子奥的斯GEN2_调试说明

2．主机 主机（包括抱闸、编码器）出厂前已完成调整，在现场没有必要也不允许进
行任何调整，如有问题请直接与工厂联系。 3．厅外和轿厢装置
应将厅门门锁、确定好地址的呼梯按钮和呼梯显示远程站与井道预制线正 确的连接。 4. 轿厢
将安装在轿厢上的所有其它电气装置的插头均正确地插入轿顶接线盒。 5．井道
l 确认对重重量是否合适； l 检查各层厅门是否安装完毕，并且已经关上； l 确认限速器绳已经紧固，限速器开关已经连接；
服务面板 操作控制板
LWB: 称重感应板 MCBⅢ: 运行控制板
SVTool : 服务器 REM-X : 远程监控
杭州西子奥的斯电梯有限公司
产品手册
(CR)
调试说明
第 7 部分 编号：7.3 页数：3/10 日期：03-1-15 版本：A 版 修改：第 1 次
2 检修运行
2．1 检修运行条件 在检修运行之前，应保证井道、控制柜、主机等机械安装工作已全部完成，控制柜
注意： GeN2(CR)电梯的调试必须由接受过 GeN2(CR)电梯调试培训并取得调试资格的本公 司专业调试人员完成，本调试说明仅供参考！
二、 调试条件
l 必须根据安装指导手册的说明，完成全部机械和电气部件的安装； l 必须保证在井道中没有遗留脚手架、钢管等部件； l 必须保证轿厢在整个井道内可以自由的运动； l 确认所有的厅门和安全装置安装完毕； l 调试人员必须非常熟悉 GeN2(CR)电梯的控制原理，具备必要的调试、测试工具。
打开主电源开关（OCB）； 检查主线电压（400VAC±10%-L3）； 接通控制柜保险丝 F4C； 检查安全回路电压；
2．3 启动服务面板（SPBC）和操作控制板(TCBC) 确定 TCBC 板的插头 P3 和 SPBC 板插头 P14 的连接正常，确定 MCBⅢ板的插头
