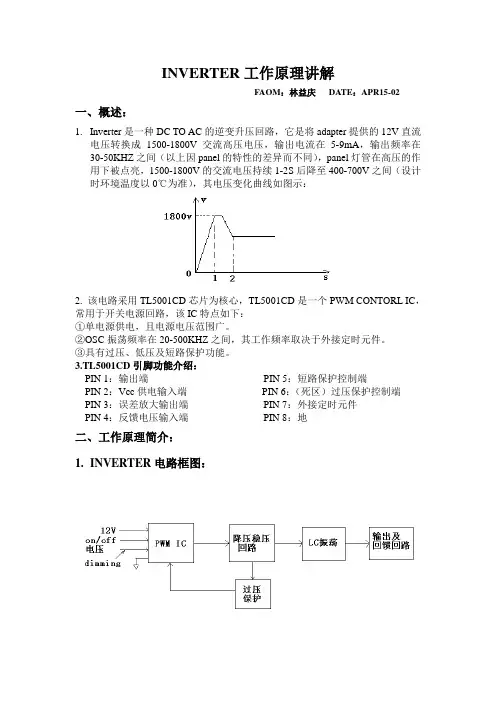

INVERTER工作原理讲解
FAOM：林益庆 DATE：APR15-02
一、概述：
1. Inverter是一种DC TO AC的逆变升压回路，它是将adapter提供的12V直流电压转换成1500-1800V交流高压电压，输出电流在5-9mA，输出频率在30-50KHZ之间（以上因panel的特性的差异而不同），panel灯管在高压的作用下被点亮，1500-1800V的交流电压持续1-2S后降至400-700V之间（设计时环境温度以0℃为准），其电压变化曲线如图示：
2. 该电路采用TL5001CD芯片为核心，TL5001CD是一个PWM CONTORL IC，常用于开关电源回路，该IC特点如下：
①单电源供电，且电源电压范围广。
②OSC振荡频率在20-500KHZ之间，其工作频率取决于外接定时元件。
③具有过压、低压及短路保护功能。
3.TL5001CD引脚功能介绍：
PIN 1：输出端 PIN 5：短路保护控制端
PIN 2：Vcc供电输入端 PIN 6：（死区）过压保护控制端
PIN 3：误差放大输出端 PIN 7：外接定时元件
PIN 4：反馈电压输入端 PIN 8：地
二、工作原理简介：
1. INVERTER电路框图：
2. 电源电压控制电路：如下图
这是个常用的电源控制回路，由一个PNP和一个NPN管组成：当ON/OFF电压为高电平（3V）时，Q1管饱和导通，Q2管B极为低电平，因Q2为PNP管故Q2导通，12V电压加至IC供电脚，启动IC工作；当ON/OFF电压为0时，则INVERTER不工作。
注：ON/OFF电压由MAIN BOARD 提供。
